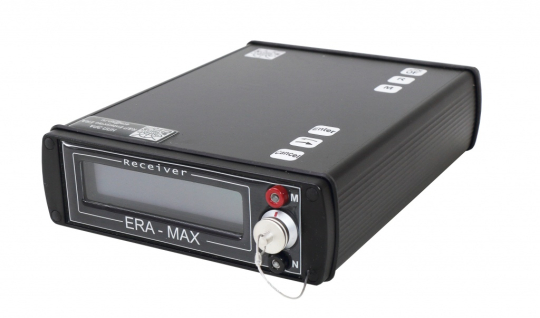

Измеритель ERA-МАХ-IP
Измеритель ERA-МАХ-IP предназначен для проведения электроразведочных работ в составе аппаратуры ЭРА всех модификаций на частотах: DC; 1,22; 2,44; 4,88; 9,76; 19,52; 50; 100; 625; 1250; 2500 Гц, для следующих методов:
- Сопротивлений
- Заряда
- Вызванной поляризации (ВП)
- Естественного поля (ЕП)
От предыдущей модификации измерителя ERA-МАХ отличается наличием функции измерения 1; 3; 5 и 7 гармоник измеряемого сигнала — ИНФАЗ-ВП. Даная функция может использоваться для измерения частотного ВП и для контроля качества заземлений приемных электродов.
Измеритель регистрирует время и дату записи, позволяет просматривать профили и пикеты на дисплее прибора. Имеется режим непрерывной записи. Оператор имеет возможность выбрать полосу пропускания.
|
Климатическое исполнение |
IP-67 |
|
Диапазон рабочих температур |
- 20 ÷ +60 °С |
|
Рабочие частоты |
DC, 1.22; 2.44; 4.88, 9.76; 19.52; 50; 100; 625; 1250; 2500 Гц |
|
Измерение гармоник рабочих частот сигнала |
|
|
1, 3, 5, 7 гармоники на частотах |
1.22; 2.44 Гц |
|
1, 3 гармоники на частоте |
4.88 Гц |
|
Входное сопротивление |
100 мОм |
|
Входная емкость |
не более 15 пФ |
|
Диапазон входных напряжений |
|
|
на постоянном токе |
10 мкВ до ± 4.0 В |
|
на переменном токе |
0.1 мкВ до 2.8 В |
|
Подавление помех (50-60 Гц и радиочастоты) |
120 дБ |
|
Компенсация стороннего напряжения постоянного тока |
автоматическая (±4 В) |
|
Контроль качества заземлений электродов |
есть |
|
Внутренний источник питания |
аккумуляторный блок 12В; 2.0 Ач |
|
Непрерывная работа |
до 24 ч |
|
Количество записываемых в память отсчетов |
32767 |
|
Интерфейс для вывода данных |
RS-232 (адаптер USB-COM в комплекте) |
|
Режим непрерывной записи |
есть |
|
Режим "MULTIMAX" |
до 128 электродов, при длине косы до 1000 м |
|
Масса |
1.3 кг (с внутренним аккумулятором) |
|
Габариты |
220х52х170 мм |
