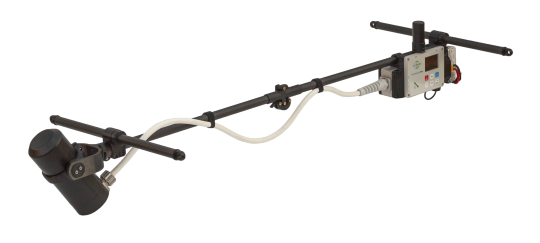

AeroQuantumMag - квантовый магнитометр для БПЛА

Основные плюсы:
  • Высочайшая точность и чувствительность
  • До 100 измерений в секунду
  • Встроенный ГНСС приёмник
  • Доступная цена и простота в эксплуатации
Цена : по запросу
+
Гарантия лучшей цены
Товар был успешно добавлен в корзину

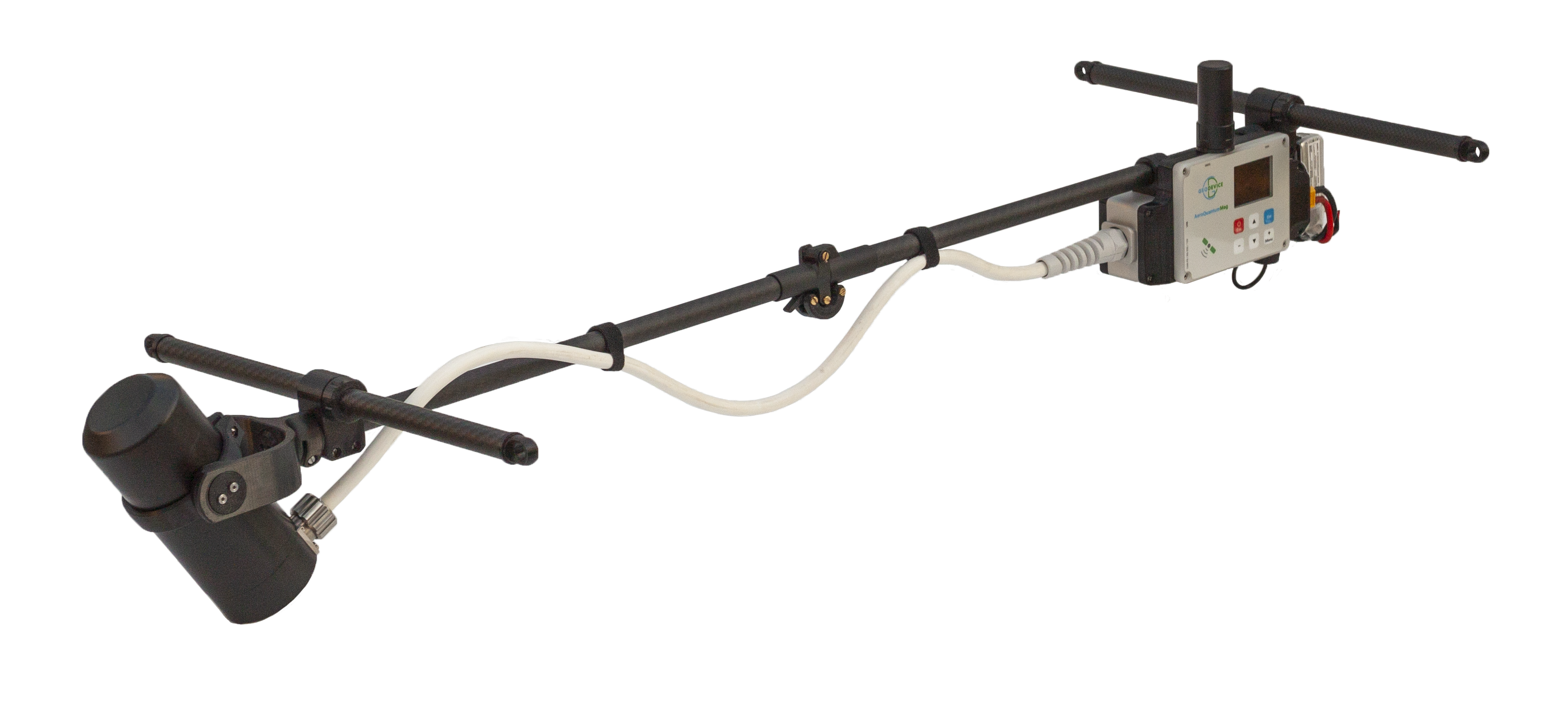

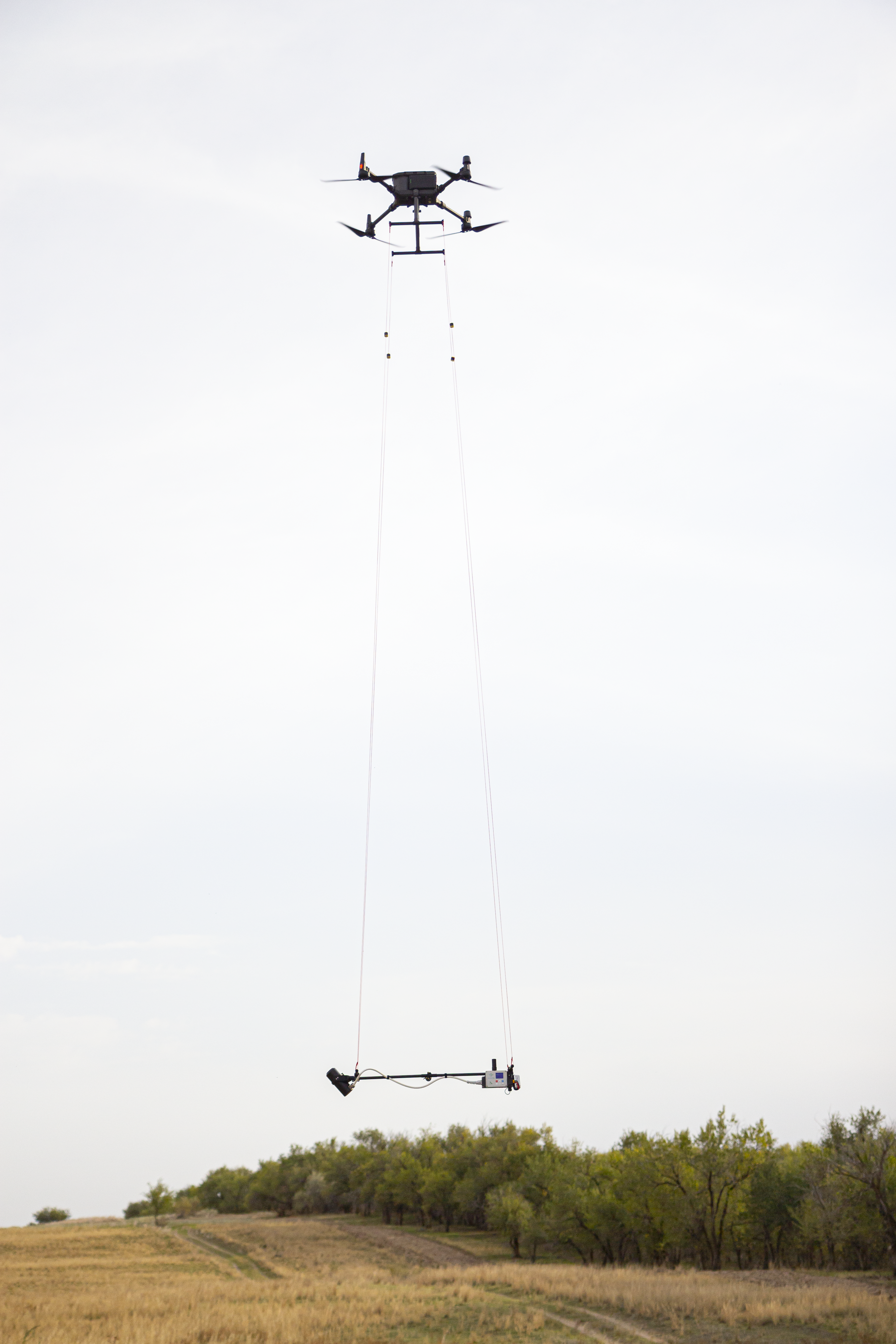

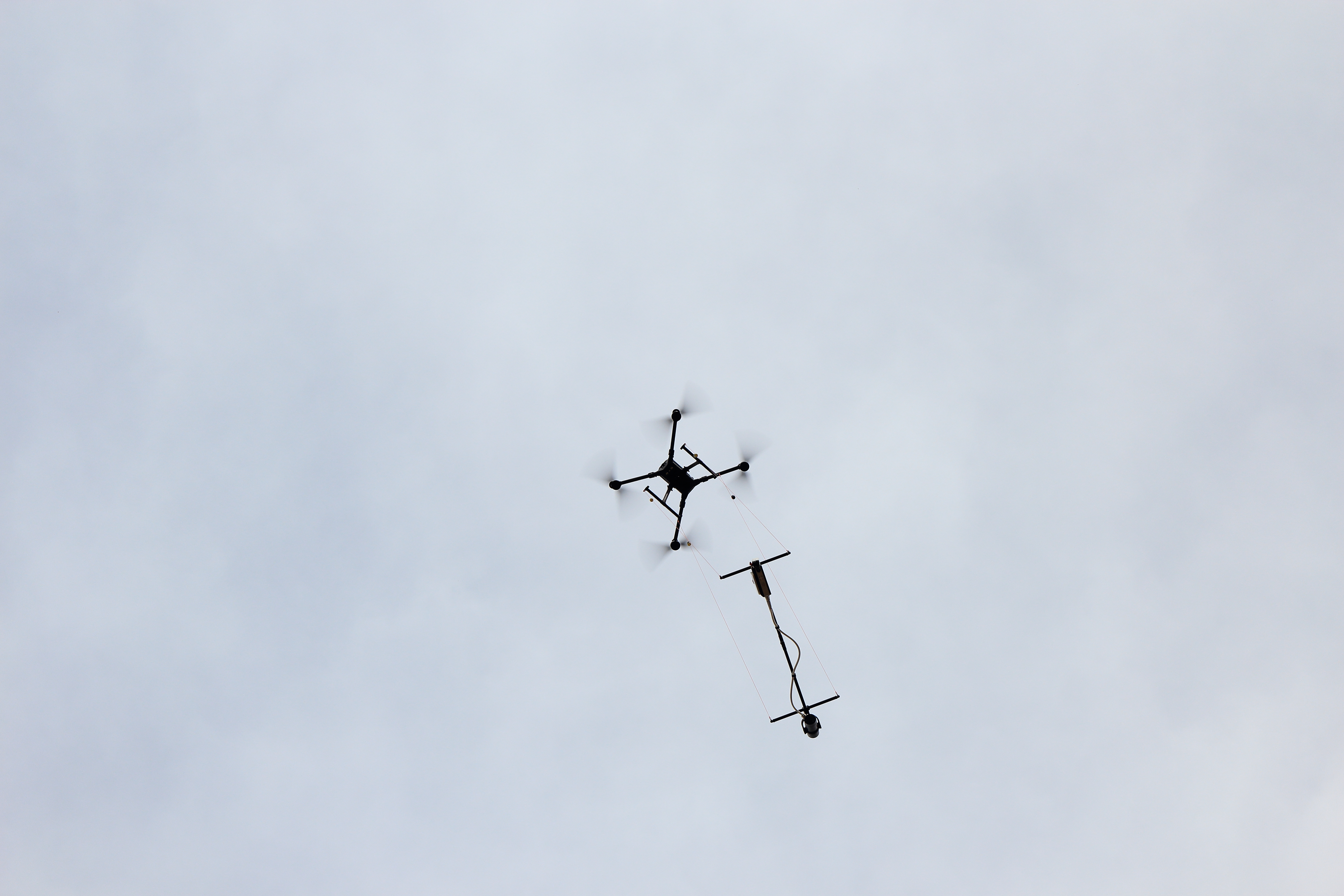

AeroQuantumMag – спроектирован для эффективного выполнения магниторазведочных работ с БПЛА. Прибор отличается высокой скоростью измерения (до 100 Гц) и чувствительность 0.002 нТл/√Hzrms. Аэродинамичный корпус с карбоновой рамой весит всего 1.3 кг вместе с АКБ. Малый вес увеличивает полётное время дрона. Магнитометр не требует обмена данными с БПЛА и использует собственную батарею, благодаря чему может быть использован с любым беспилотным летательным аппаратом.

Простота использования

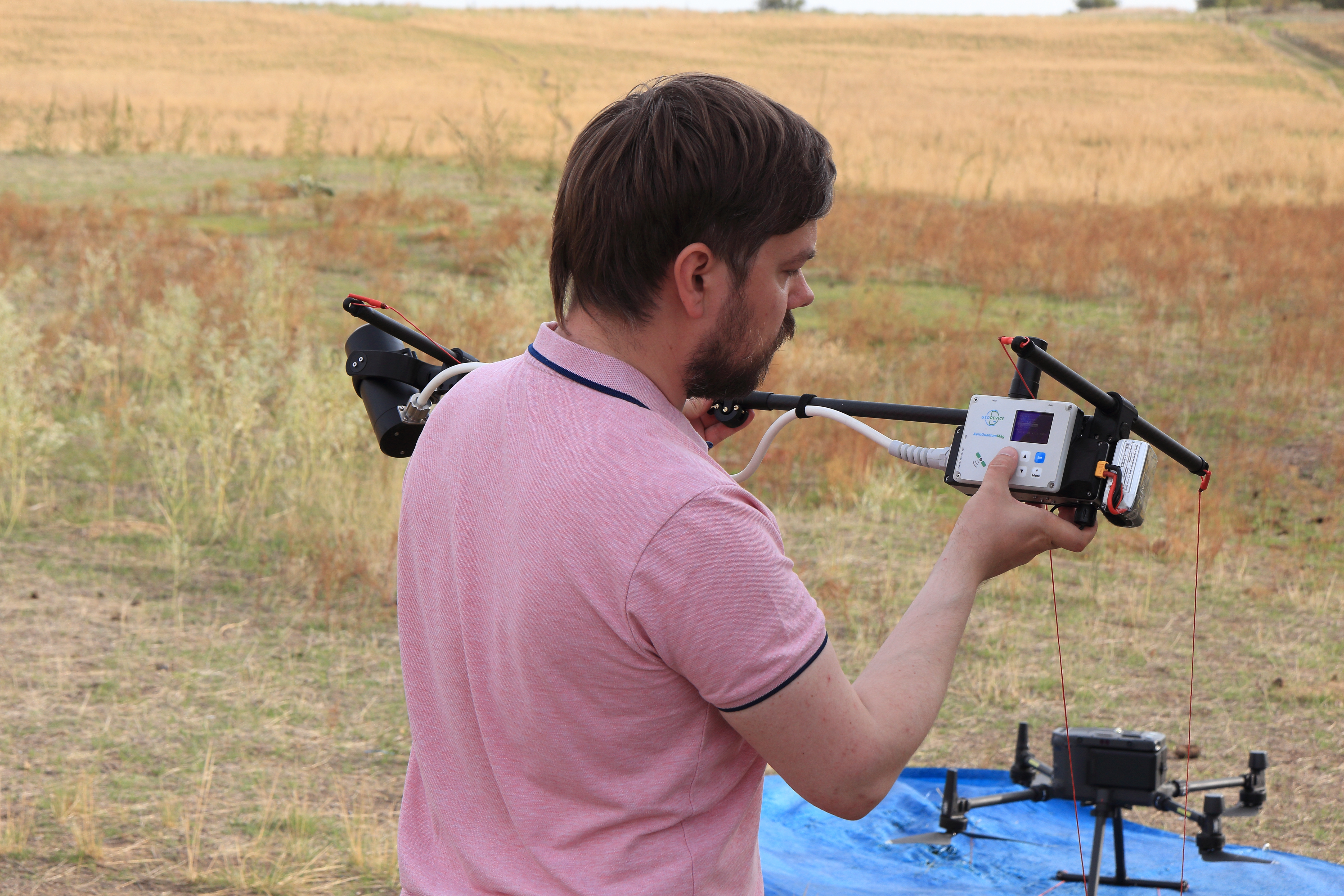

AeroQuantumtMag оснащён удобным пультом управления — выберите нужные параметры съёмки и нажмите Start. Все измерения сохраняются на встроенную microSD карту. Данные быстро скачиваются на ПК или смартфон через USB. Пульт оснащен OLED-дисплеем, работающем в широком температурном диапазоне (−40 ÷ +60 °C), встроенным мультичастотным ГНСС приёмником, с возможностью записи сырых данных (RAW GNSS data), а также подсветкой клавиатуры.

Электропитание
Лёгкий LiPo4 4S аккумулятор ёмкостью 1300 мАч обеспечивает до 1.5 часов работы в режиме непрерывных измерений (при 20°С), что превышает время полёта стандартного лёгкого БПЛА в 2–3 раза Прибор при необходимости также можно использовать в качестве магнитовариационной станции или ГНСС-трекера с более ёмким аккумулятором.

Формат данных
Пользователю доступно создание проектов, которые могут использоваться для разделения площадок съёмки или дней сбора данных. Все измерения сохраняются в TXT файле в папке проекта. Файл с каждого магнитометра имеет имя, содержащее серийный номер прибора, код режима измерения и количество подключенных датчиков. Файлы имеют однородную структуру, т.е. каждое измерение в файле является строкой, которая содержит всю необходимую информацию: UTC дату и время, часовой пояс для пересчёта в локальное время, номер полёта или номер базовой станции, измеренное поле, оценку погрешности, серийный номер магнитометра, координаты в градусах и UTM координаты с автоматическим выбором зоны и полушария, а также оценку вертикальной и горизонтальной точности их определения. Даже если на объекте одновременно работает множество операторов, вы всегда сможете определить каким именно прибором было сделано каждое отдельное измерение в базе данных. Сырые ГНСС данные пишутся в отдельный файл с аналогичным названием и могут быть легко сконвертированы в RINEX.

Метрология — гарантия высокой точности
Каждый магнитометр проходит метрологические испытания. Мы контролируем среднеквадратическое отклонение случайной погрешности (шум), абсолютную точность и ориентационную погрешность.

Высокоточный встроенный ГНСС приёмник
Временная и координатная привязка измерений обеспечивается с помощью встроенного мультичастотного и мультисистемного ГНСС приёмника. Постобработка сырых данных ГНСС (PPK) позволяет достигать сантиметровую точность привязки каждого измерения. Пульт AeroQuantumMag без датчика в режиме ГНСС приёмника может использоваться в качестве базовой станции, ровера или трекера. Сырые данные ГНСС могут быть легко преобразованы в формат RINEX.

Надежность и гарантия
Наши разработчики имеют обширный опыт в геофизических изысканиях. Мы отлично понимаем, что полевое оборудование должно быть надежным, а обслуживание быстрым и удобным. Мы даём гарантию 3 года на все наши магнитометры, а техническая поддержка оперативно ответит на любый Ваш вопрос. Если вы всё ещё работаете устаревшими магнитометрами, воспользуйтесь трейд-ин возможностями и защитите свои проекты от потенциальных проблем.

Важные «мелочи»
Мы знаем, что в геофизическом приборостроении нет мелочей и уделяем максимум внимания всем деталям. Вот некоторые из них:

  • Клавиатура с подсветкой
  • Type-C переходник для передачи данных на смартфон
  • Качественный ГНСС модуль с широкими возможностями
  • Универсальность – используйте AeroQuantumMag как магнитометр для БПЛА, магнитовариационную станцию, ГНСС базу, ровер или трекер
Режимы работы:
  • Измерения МПЗ с БПЛА с одновременной записью сырых данных ГНСС
  • Магнитовариационная станция с программируемым циклом записи и с записью сырых данных ГНСС
  • ГНСС-приёмник с возможностью сбора сырых данных для достижения сантиметровой точности и использования в качестве базы, ровера или трекера для других геофизических методов
Область применения:
  • Поиск и разведка месторождений твердых полезных ископаемых
  • ГРР на нефть и газ
  • Инженерные изыскания
  • Региональные геологические исследования
  • Картирование трубопроводов
  • Археологические исследования
  • Решение задач военно-исторического поискового движения
Комплект поставки:
  • Пульт управления со встроенным мультичастотным ГНСС приёмником
  • Квантовый (Cs) датчик на карбоновой раме
  • Лёгкая спиральная ГНСС антенна
  • Подвес
  • USB-кабель
  • Транспортировочный кейс
Опционально:

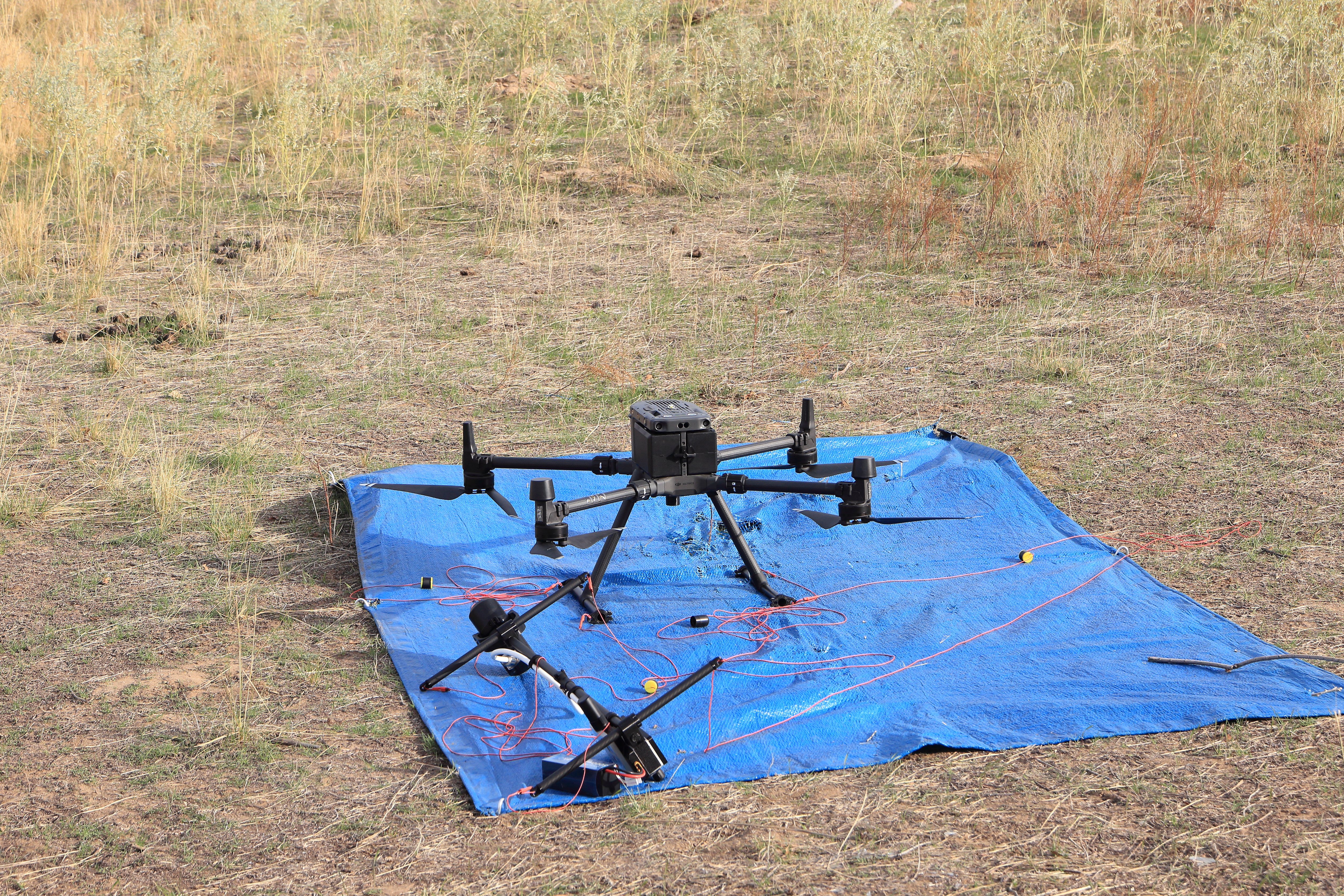

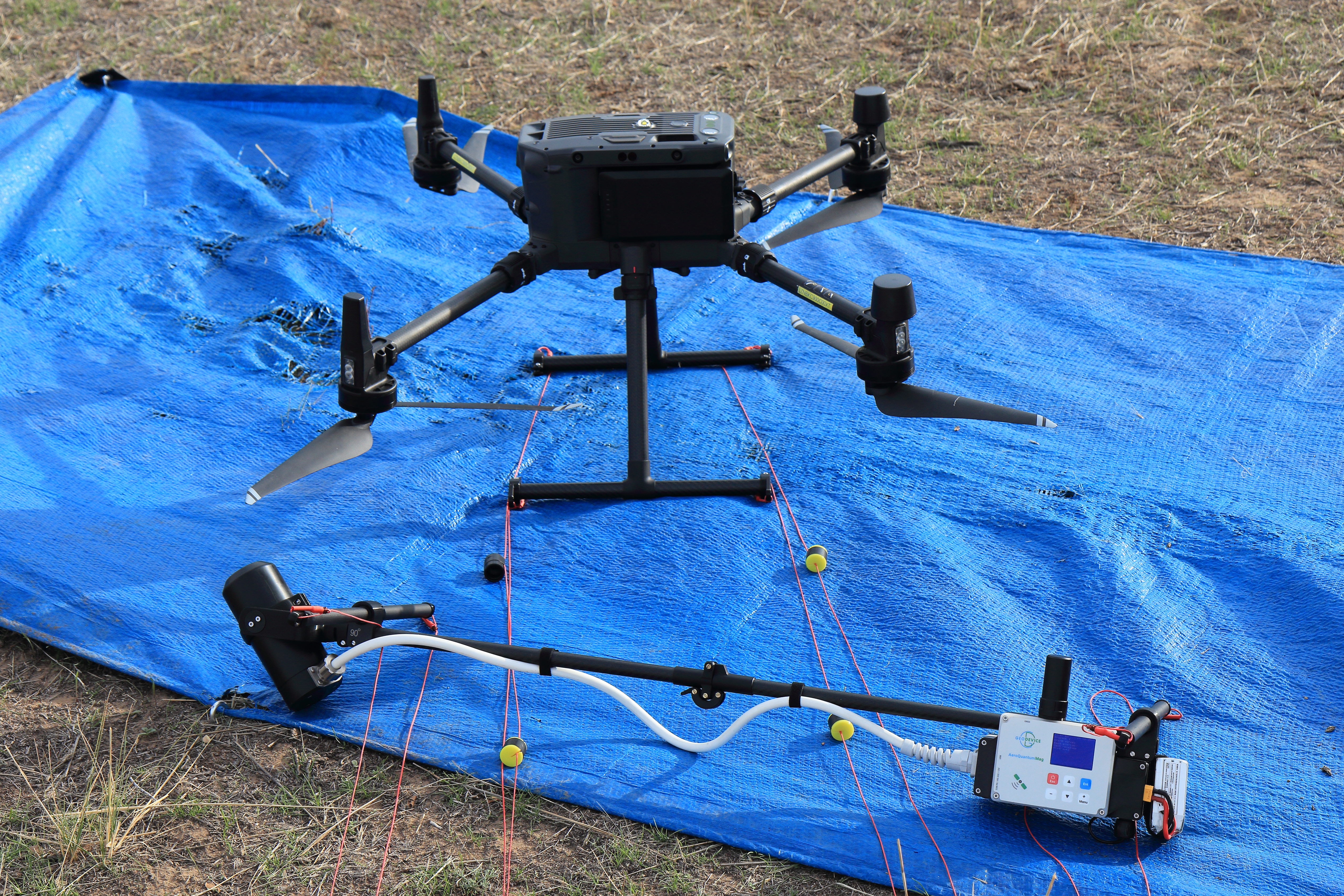

  • Кронштейн для DJI Matrice M300 (350)
  • Кронштейн для других БПЛА (по запросу)
  • Немагнитный штатив с кронштейном для режима базовой станции
  • Батарея LiPo 4S 14.8 В 1.3 А∙ч (2 шт.) с зарядным устройством

Принцип работы

квантовый с оптической накачкой на парах цезия

Рабочий диапазон полей

15 000 ÷ 110 000 нТл

Абсолютная погрешность

<2 нТл

Чувствительность в рабочем диапазоне полей (СКО)

0.002 нТл/√Hz / СКО до 0.01 нТл в цикле 0.1 с

Разрешение

0.001 нТл

Оптимальный угол между осью датчика и вектором поля

45°

Рабочий диапазон наклонений относительно оптимального угла

± 30°

Ориентационная погрешность

<1.5 нТл (±20°)

Градиентоустойчивость

20 000 нТл/м

Минимальный цикл измерений

0.01 с

Интерфейсы связи

USB

ГНСС приёмник

Встроенный с возможностью подключения внешней антенны и записью RAW данных.

Принимаемые сигналы: GPS L1C/A и L2C; ГЛОНАСС L1OF и L2OF; Galileo E1B/C и E5b; BeiDou B1I и B2I; QZSS L1C/A, L1S и L2C. SBAS: WAAS, EGNOS, MSAS, GAGAN, СДКМ.

Подключение внешнего по RS-232 (NMEA 0183)

Разъёмы

XT60, USB, внешняя ГНСС антенна

Экран

160 × 128, OLED

Клавиатура

пленочная 6 кнопок

Объем встроенной памяти

SD карта до 32 Гб

Питание

11 ÷ 16.8 В, Li-ion, LiFePo4 или свинцовый АКБ

Диапазон рабочих температур

–40 ÷ +60 °C

Дополнительные сенсоры

IMU, компас

Габариты

Датчик: Ø 84×115 мм,

Блок электроники с пультом: 172×63×108 мм

Масса

1,4 кг
