MCHA Pile Test

MCHA Pile Test используется для выполнения неразрушающих контрольных измерений поперечного сечения в элементах фундаментов в соответствии со стандартом ASTM D676O-O2. При помощи дополнительной комплектации это устройство может быть также задействовано для акустических и ультразвуковых измерений в соответствии со стандартами UNI EN 12504-4, ASTM D2845-08 и ASTM C597-02, а также для испытаний целостности элементов при малых деформациях импульсного эхо-теста в соответствии с ASTM D5882-O7.

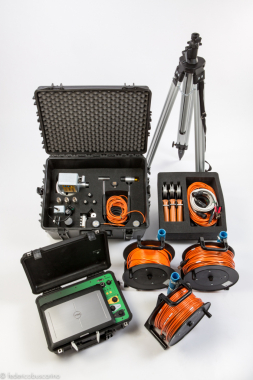

MCHA Pile Test включает в себя центральный блок сбора данных, ноутбук и различные специализированные пьезоэлектрические сенсоры и датчики. Устройство позволяет выполнять одновременные измерения поперечных сечений по трем направлениям сваи в фундаменте, что резко сокращает время сбора данных: во время одного и того же измерения регистрируются 3 каротажные диаграммы, соответствующие всем трем направлениям.

Благодаря мощному передатчику и высокочувствительным пьезоэлектрическим приемникам активного типа (8O кГц) MCHA Pile Test позволяет производить измерения в фундаментных сваях, расположенных на удалениях, больших 3 м.

Устройство также может использоваться для звуковых и ультразвуковых измерений материалов. Мощность передачи импульсов для передатчиков (резонансная частота — 55 кГц или 20 кГц) и высокочувствительные активные пьезоэлектрические приемники позволяют проводить измерения на материалах образца (камень, бетон, дерево, пластмассы, смолы и т.п.) или непосредственно на строительных площадках.

MCHA Pile Test может быть интегрирован с преобразователем HAMMER, который используется, когда энергии пьезоэлектрических передатчиков недостаточно. Правильное использование этого устройства заключается в его применении на материалах с высокими значениями затухания акустических волн и / или материалами значительного размера. Набор опций MCHA-PIT с Pit Hammer и Accelerometer позволяет выполнять свайные тесты с использованием методов низкой целостности и эхо-сигналов. Для обработки данных и представления отчетов в комплектацию включено программное обеспечение PPS.
