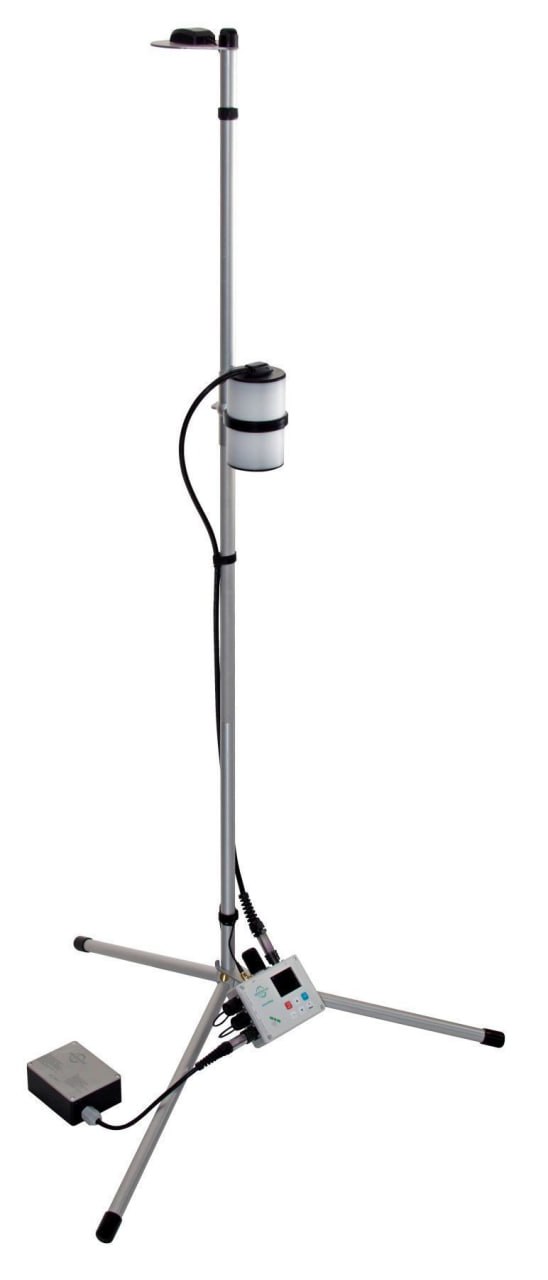

Оверхаузеровский магнитометр SmartMag

Основные плюсы:
  • Высочайшая точность и чувствительность
  • Самая компактная в мире МВС
  • Оптимален для работы в магнитных обсерваториях
  • Можно объединять для измерения градиента
  • Встроенный ГНСС приемник
SmartMag
SmartMag Li-ion аккумулятор 14.6 В / 4 А·ч с зарядным устройством Внешняя ГНСС антенна Промышленный USB Flash RS-232 to USB логгер Кабель RS-232 Кабель CAN-Ethernet Интерфейс CAN-Ethernet
Цена: по запросу
+
Гарантия лучшей цены
Товар был успешно добавлен в корзину

SmartMag – самый современный и портативный магнитометр в мире, работающий на эффекте Оверхаузера. Прибор позволяет с прецизионной точностью измерять модуль вектора магнитного поля Земли (МПЗ). SmartMag может использоваться в качестве обсерваторского магнитометра, автономной магнитовариационной станции или элементом мультисенсорного градиентометра.

Магнитометр для магнитных обсерваторий
Высокая чувствительность, скорость и низкая систематическая погрешность измерений (менее 0.1 нТл) делают SmartMag одним из лучших магнитометров для работы в магнитных обсерваториях. Выгрузка данных в реальном времени реализована через USB, CAN FD или RS-232 соединение, а с помощью опционального CAN-Ethernet интерфейсного модуля SmartMag может быть подключен напрямую к стандартному сетевому оборудованию, причем длина цифровой CAN-шины для передачи данных может составлять вплоть до нескольких километров. Прибор поставляется с программным обеспечением SmartManager имеющим весь необходимый функционал для выполнения наблюдений в магнитных обсерваториях входящих в сеть INTERMAGNET.

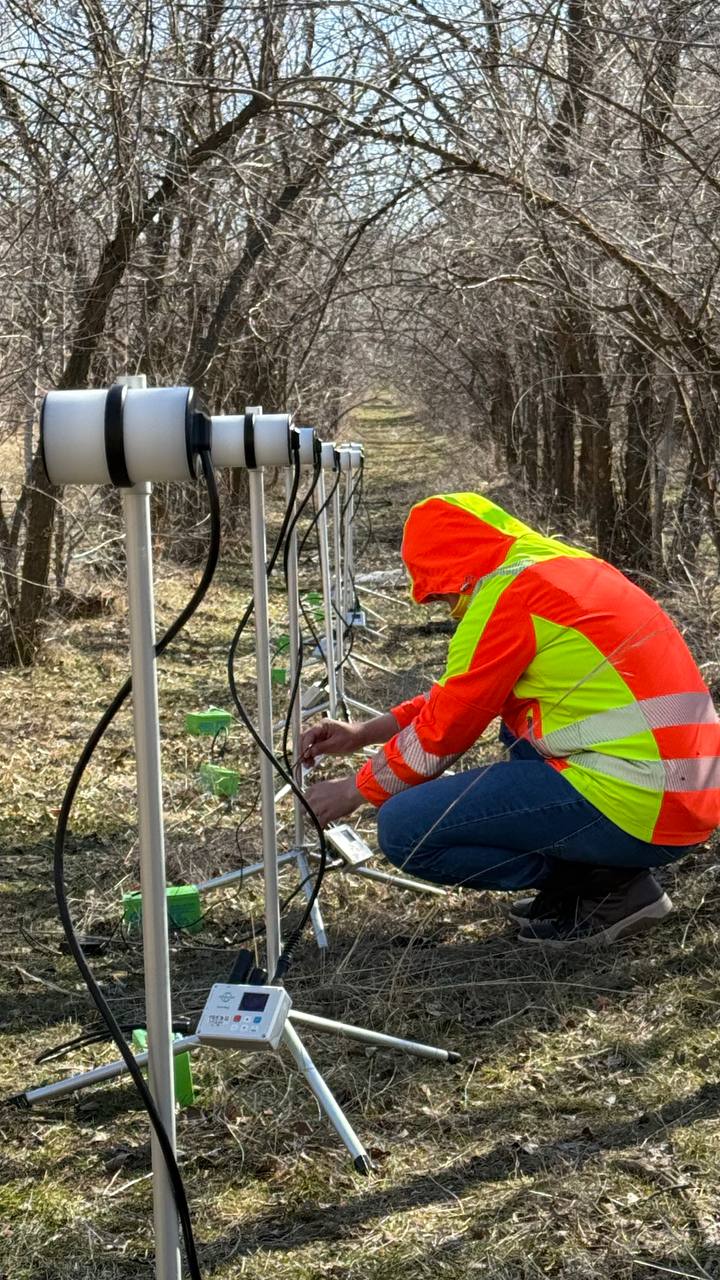

Многодатчиковые градиентометры
SmartMag поддерживает возможность объединения через проводной CAN интерфейс для создания синхронизированной распределенной сети магнитометров. Эта уникальная возможность позволяет гибко формировать многодатчиковые градиентометры с необходимой базой измерения.

Встроенный ГНСС приёмник
Временная и координатная привязка измеренных значений МПЗ обеспечивается с помощью подключенной внешней антенны. В некоторых случаях требуется подключение стороннего спутникового приёмника – SmartMag поддерживает стандартный протокол NMEA-0183 и может быть соединён с большинством навигационных устройств через RS-232 соединение.

Встроенный пульт управления
Мы встроили пульт управления в единственный цифровой электронный блок магнитометра. Пользователь может конфигурировать режимы работы прибора, визуально контролировать измеренные значения и просматривать сохраненные данные в энергонезависимой памяти. Мы также реализовали удобную и простую звуковую индикацию качества измеренных данных.

Метрология – гарантия высокой точности
Каждый SmartMag проходит метрологические испытания. Мы контролируем среднеквадратическое отклонение случайной погрешности (шум), абсолютную точность и “ориентационную” погрешность. Все магнитометры поставляются со свидетельством о калибровке, выполненной на аттестованной мере магнитной индукции. Метрологические испытания гарантируют точность и достоверность измеряемых данных.

Надёжность и гарантия
Наши разработчики имеют большой опыт выполнения геофизических исследований. Мы хорошо понимаем, что такое оборудование должно отличаться гарантированной надёжностью, а сервис должен быть быстрым и удобным. На все наши магнитометры мы даём 3 года гарантии, а техническая поддержка оперативно ответит на любой Ваш вопрос. Если вы до сих пор работаете устаревшими магнитометрами – воспользуйтесь нашим трейд-ин предложением и защитите свои проекты от возможных проблем.

Важные «мелочи»
Мы понимаем, что в геофизическом приборостроении нет мелочей. Мы уделяем максимум внимания всем деталям и вот некоторые из них:

  • Рабочий температурный диапазон от -40 до +60 °C
  • SmartMag герметичен и не боится дождя и пыли
  • SmartMag поставляется с ёмкой и лёгкой Li-ion батареей с рабочим температурным диапазоном (‑40 ÷ +85°C) и сертификатом безопасности для перевозки авиатранспортом
  • Продвинутые алгоритмы обработки сигнала обеспечивают повышенную градиентоустойчивость и помехозащищенность
  • SmartMag’и можно легко объединять в единую распределённую сеть магнитометров
  • По запросу поставляется SDK API для среды Windows позволяющее выгружать как данные, записанные в память прибора, так и измерения в реальном времени
Режимы работы:
  • Режим одиночных или непрерывных измерений с циклом от 0.2 с

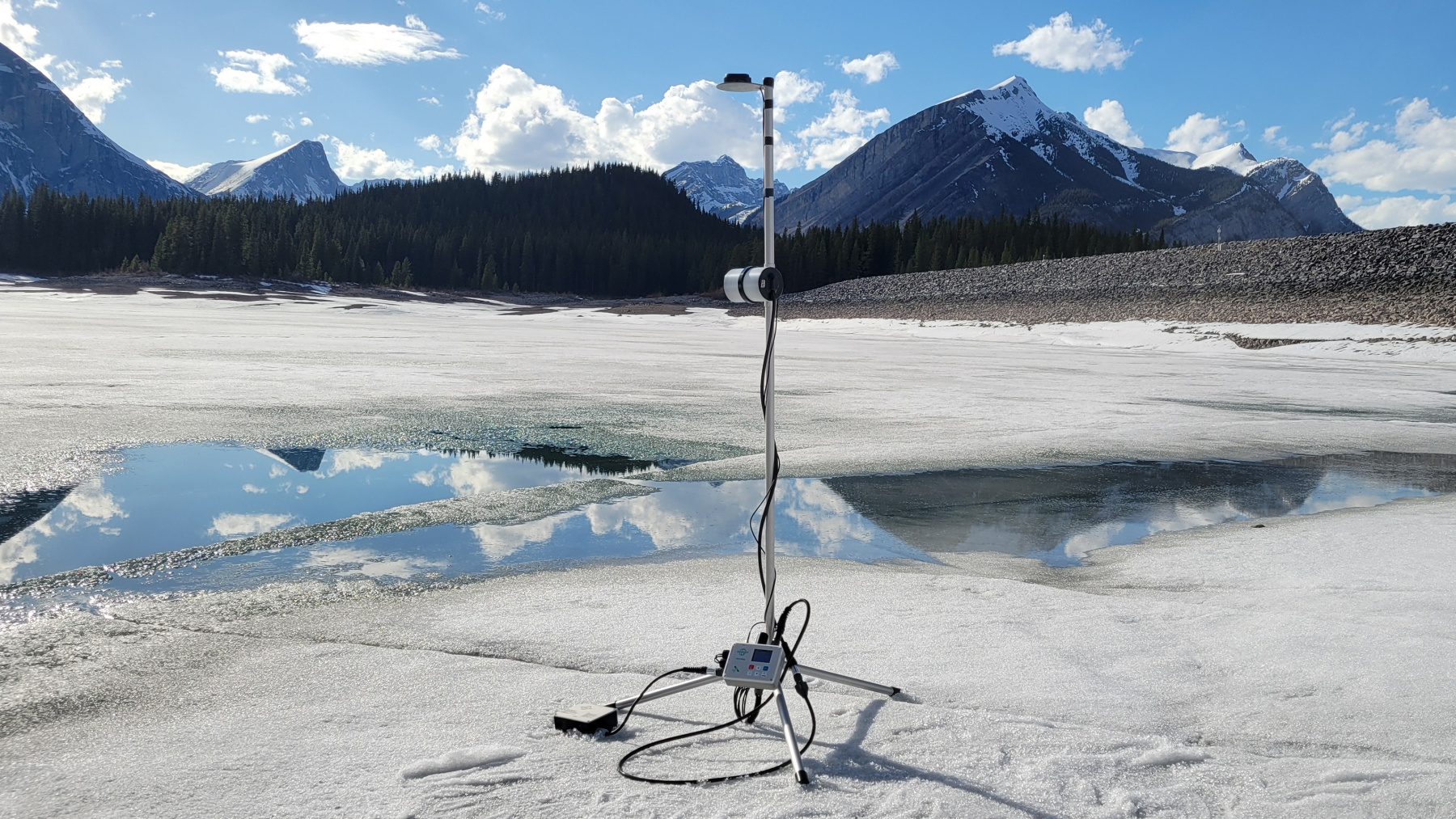

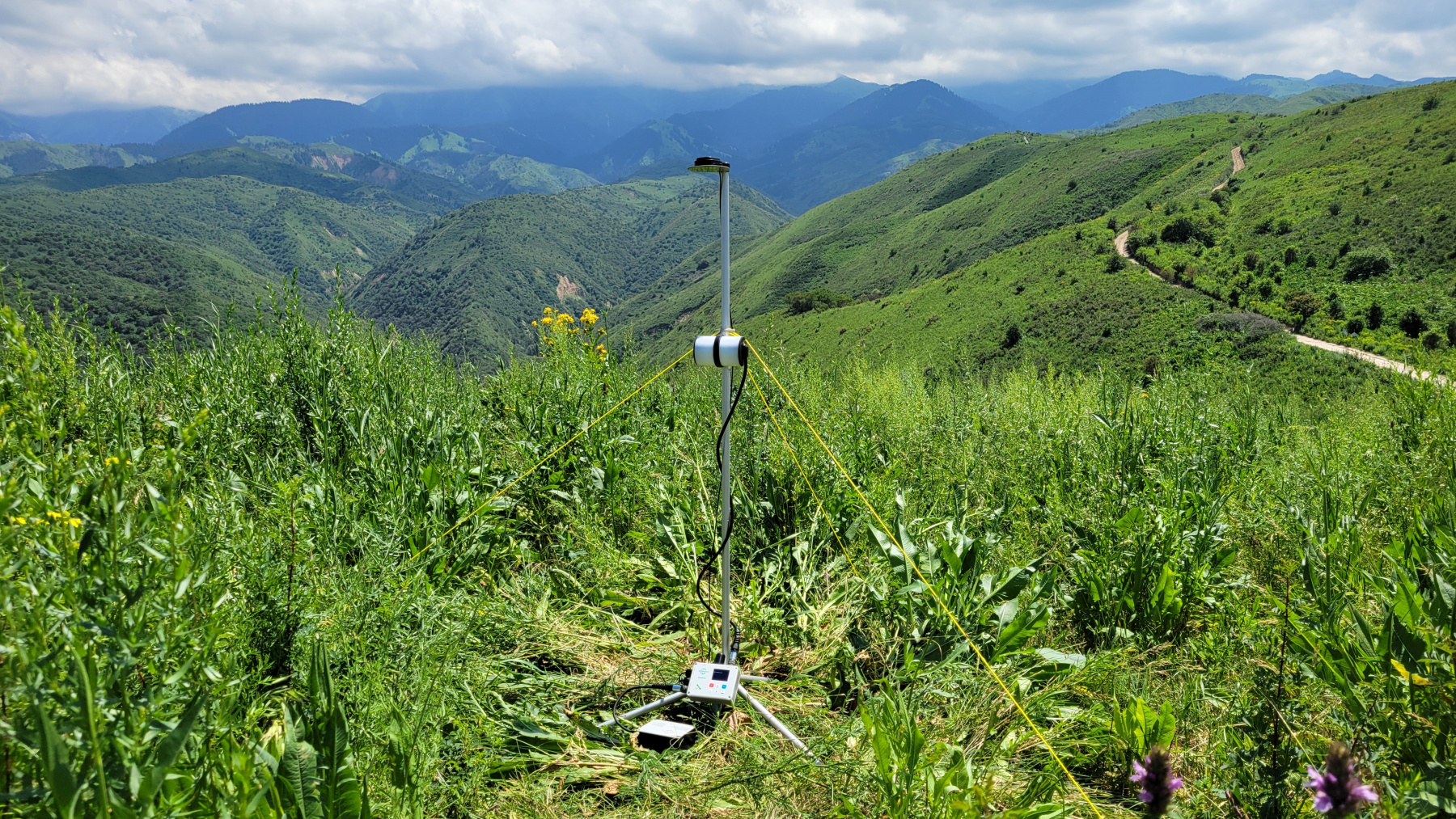

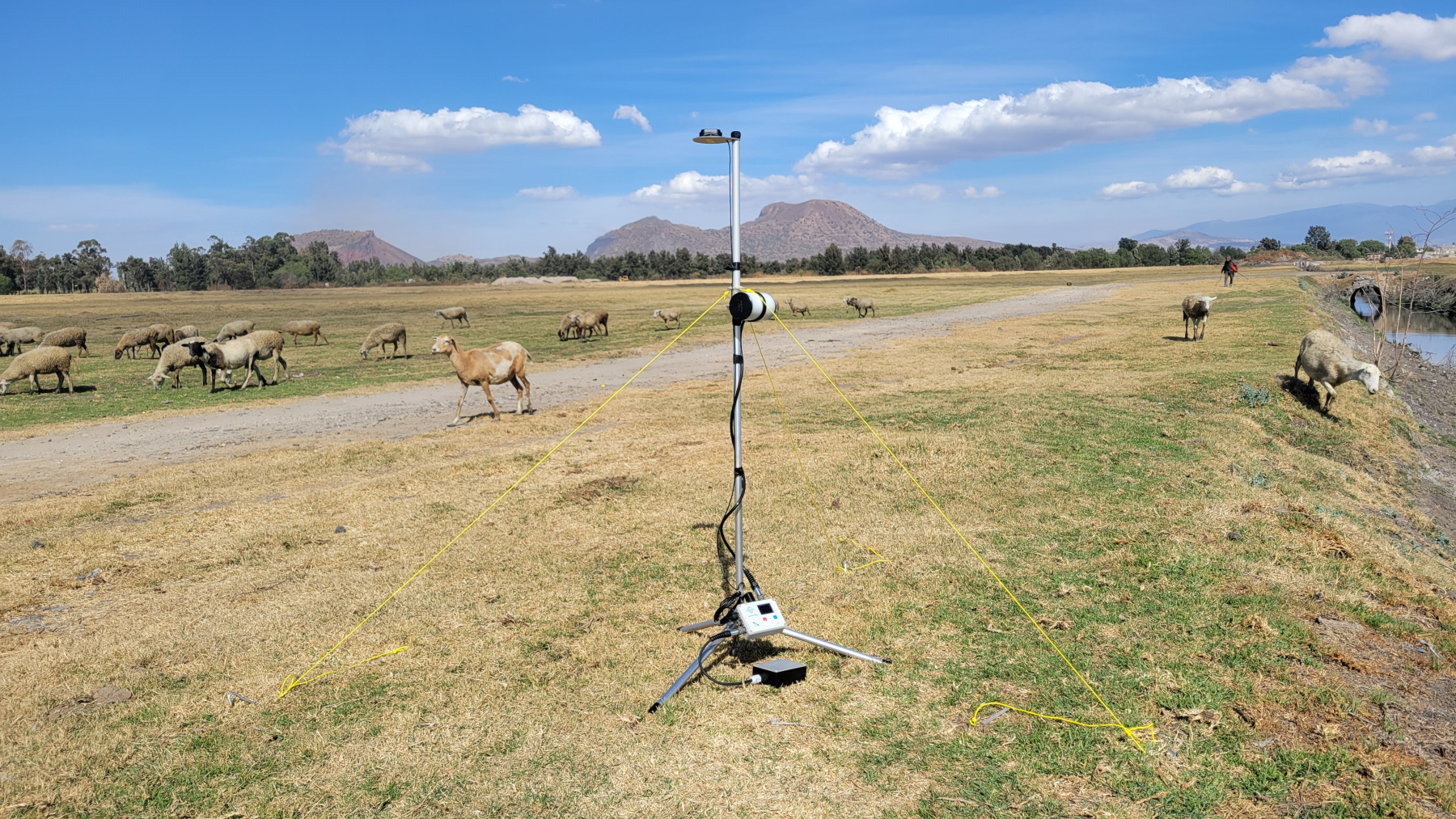

  • Магнитовариационная автономная или удалённая базовая станция с возможностью записи результатов измерений в энергонезависимую память или с их выгрузкой в реальном времени на ПК в т.ч. и для трансляции через сеть Интернет
  • Тестовый режим без сохранения данных с вычислением среднего значения и СКО
Область применения:
  • Высокоточные измерения абсолютной величины модуля магнитного поля Земли (МПЗ) в режимах определения базисных значений магнитовариационных станций (МВС) и непрерывной регистрации вариаций
  • Контроль неизменности локального уровня МПЗ в пределах площадки размещения магнитных павильонов обсерваторий
  • Совместная работа с магнитометром MaxiMag для реализации любого вида наземных магнитометрических наблюдений, в т.ч. с измерением градиента МПЗ, при выполнении геологоразведочных работ, инженерных изысканий, археологических и поисковых исследований
Возможности программного обеспечения SmartManager:
  • Управление режимами измерения модуля магнитного поля
  • Визуализация измеренных значений
  • Сохранение ежесуточных файлов данных
  • Запись результатов измерения на резервные накопители данных
  • Визуализация прогнозируемой чувствительности измерений
Возможности интерфейсного модуля CAN-Ethernet:
  • Получение в реальном времени данных измерений подключенных по CAN шине магнитометров и их ретрансляция через Ethernet в ПК или стандартное сетевое оборудование
  • Резервное сохранение данных на USB Flash накопитель
  • Питание SmartMag от сети 220 В, 50 Гц
  • Резервное питание от внешнего аккумулятора 12 В при отключении питания 220 В, 50 Гц

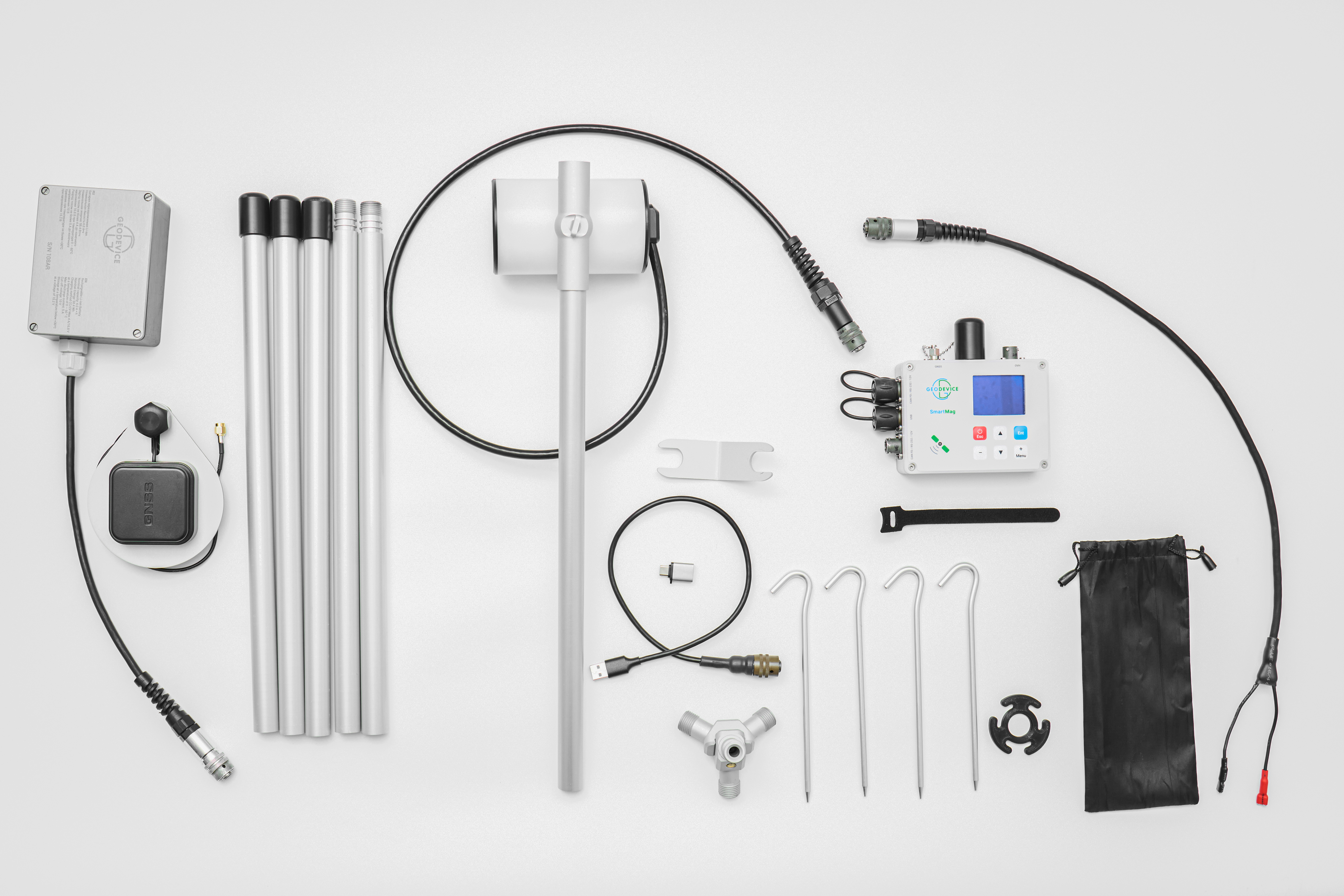

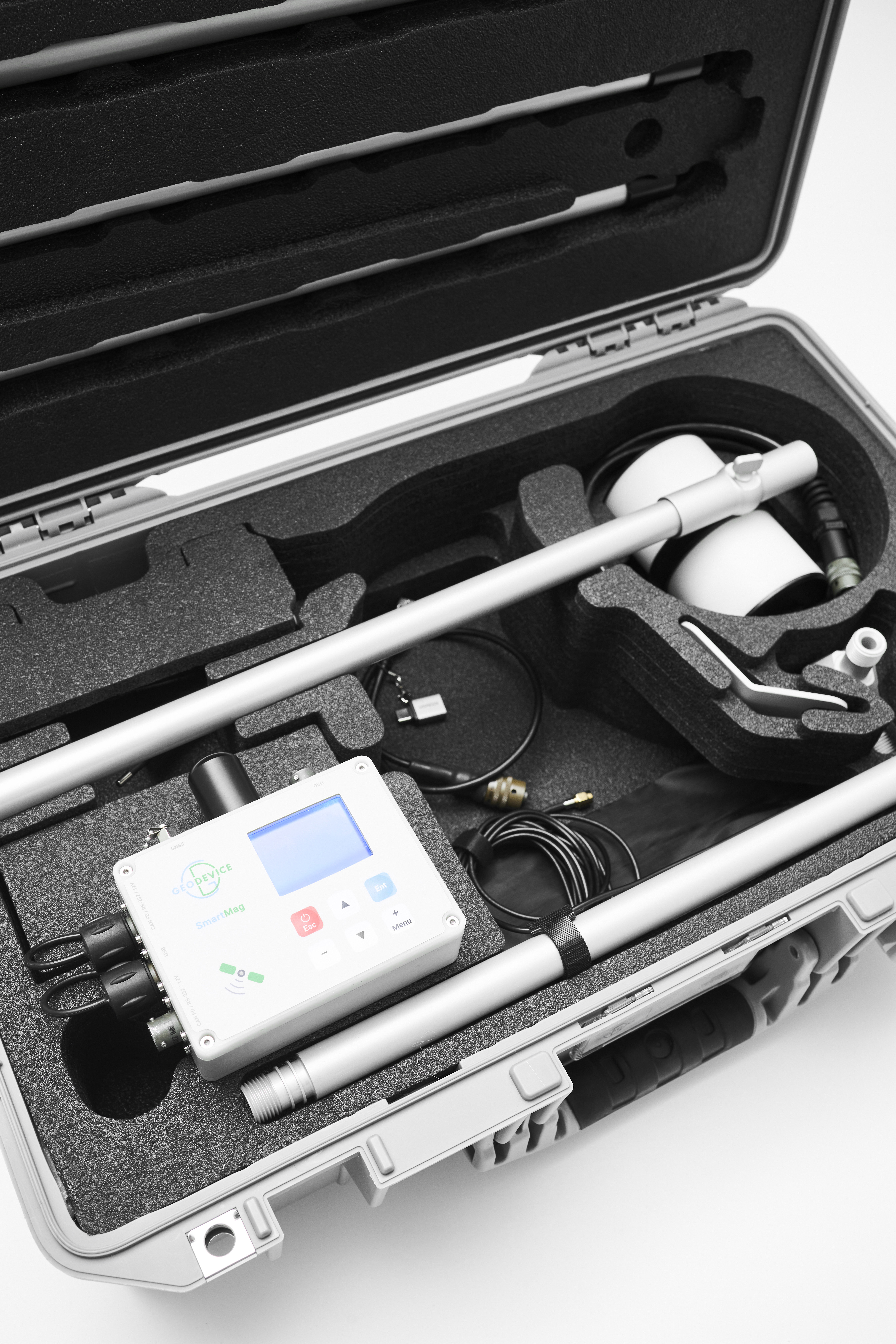

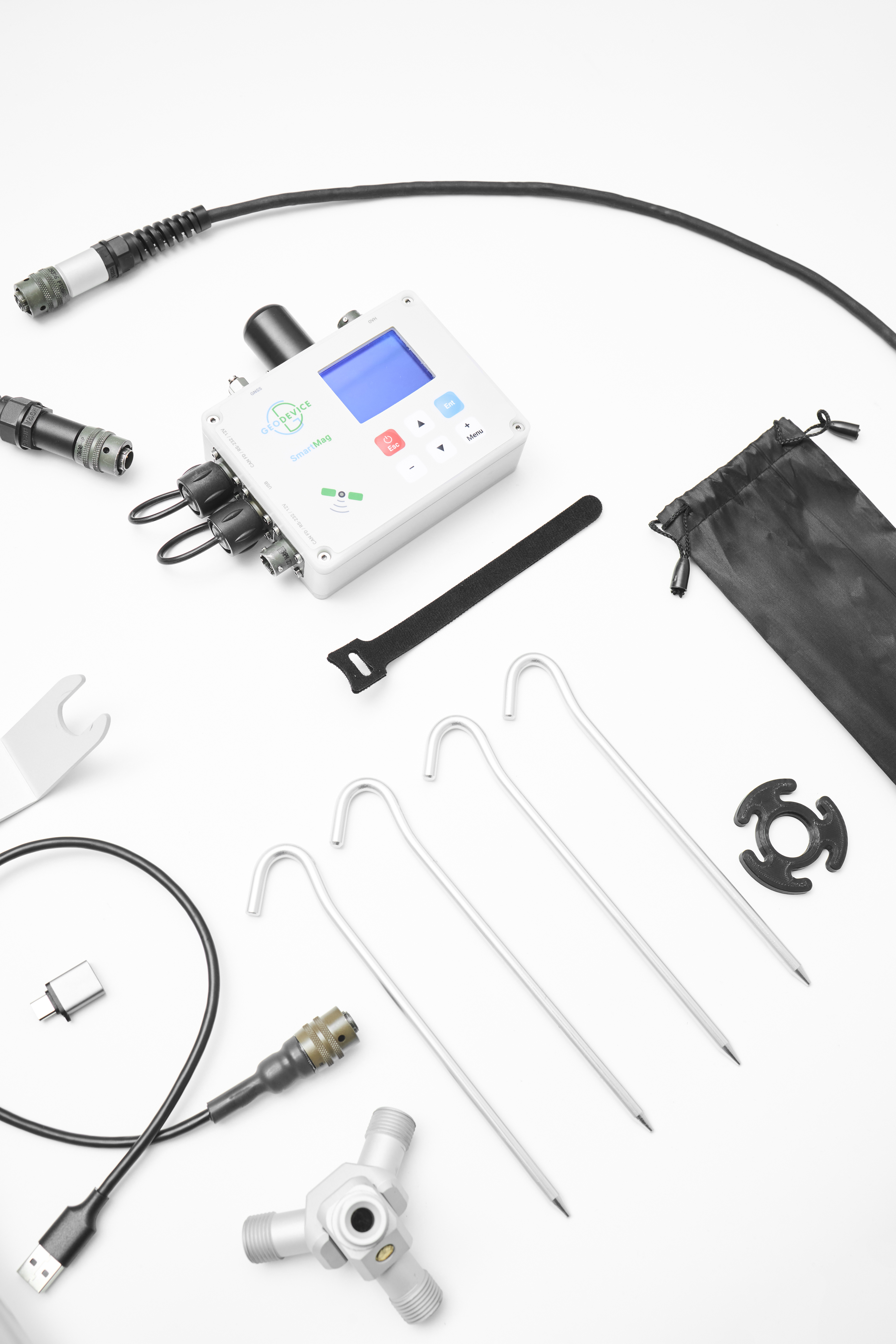

Комплект поставки:
  • Пульт управления SmartMag со встроенным ГНСС приемником
  • Оверхаузеровский датчик OVH
  • Внешняя ГНСС антенна
  • Кабель USB
  • Кабель питания
  • Аккумулятор
  • Зарядное устройство
  • Немагнитная тренога
  • Комплект документации
  • Программное обеспечение SmartManager

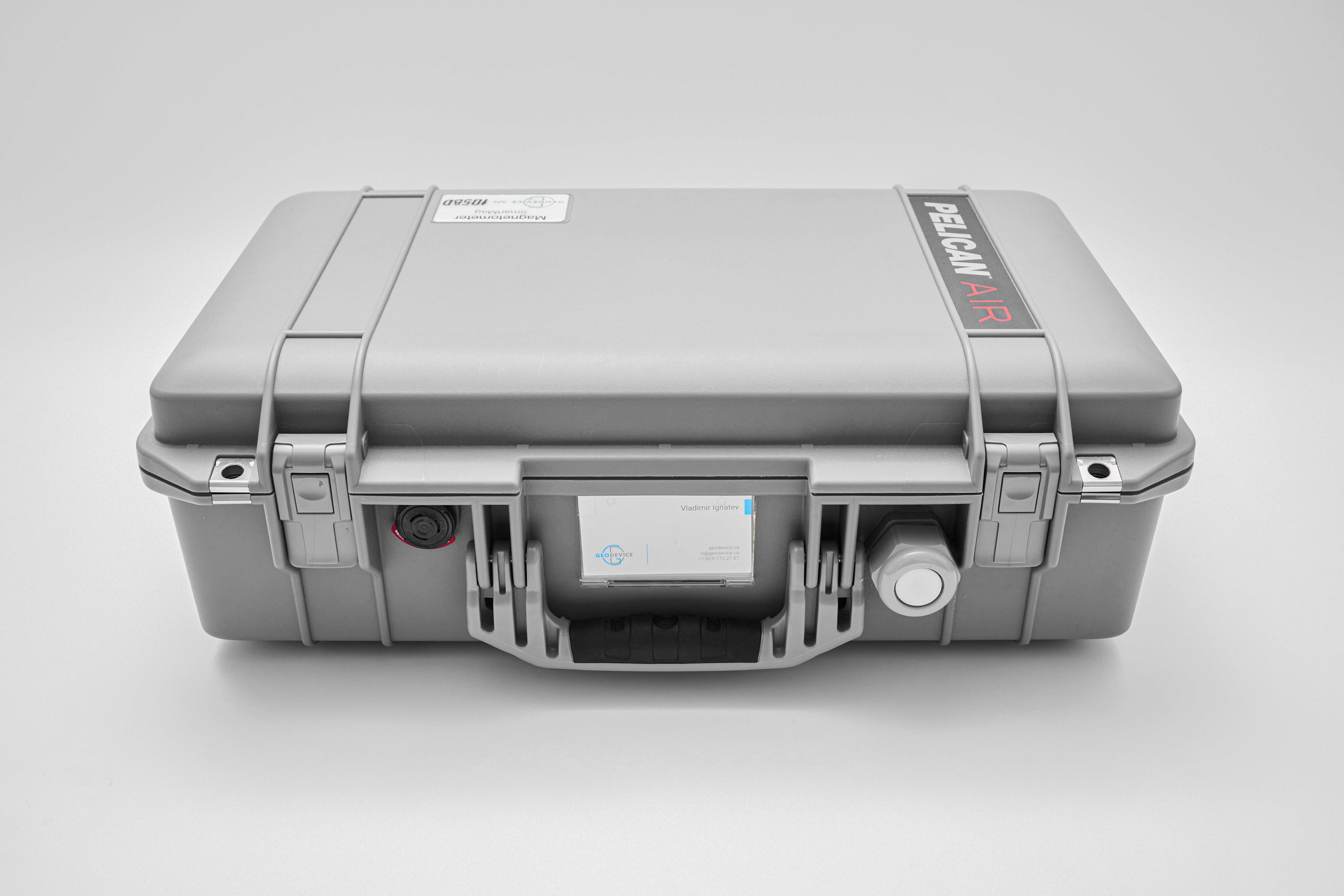

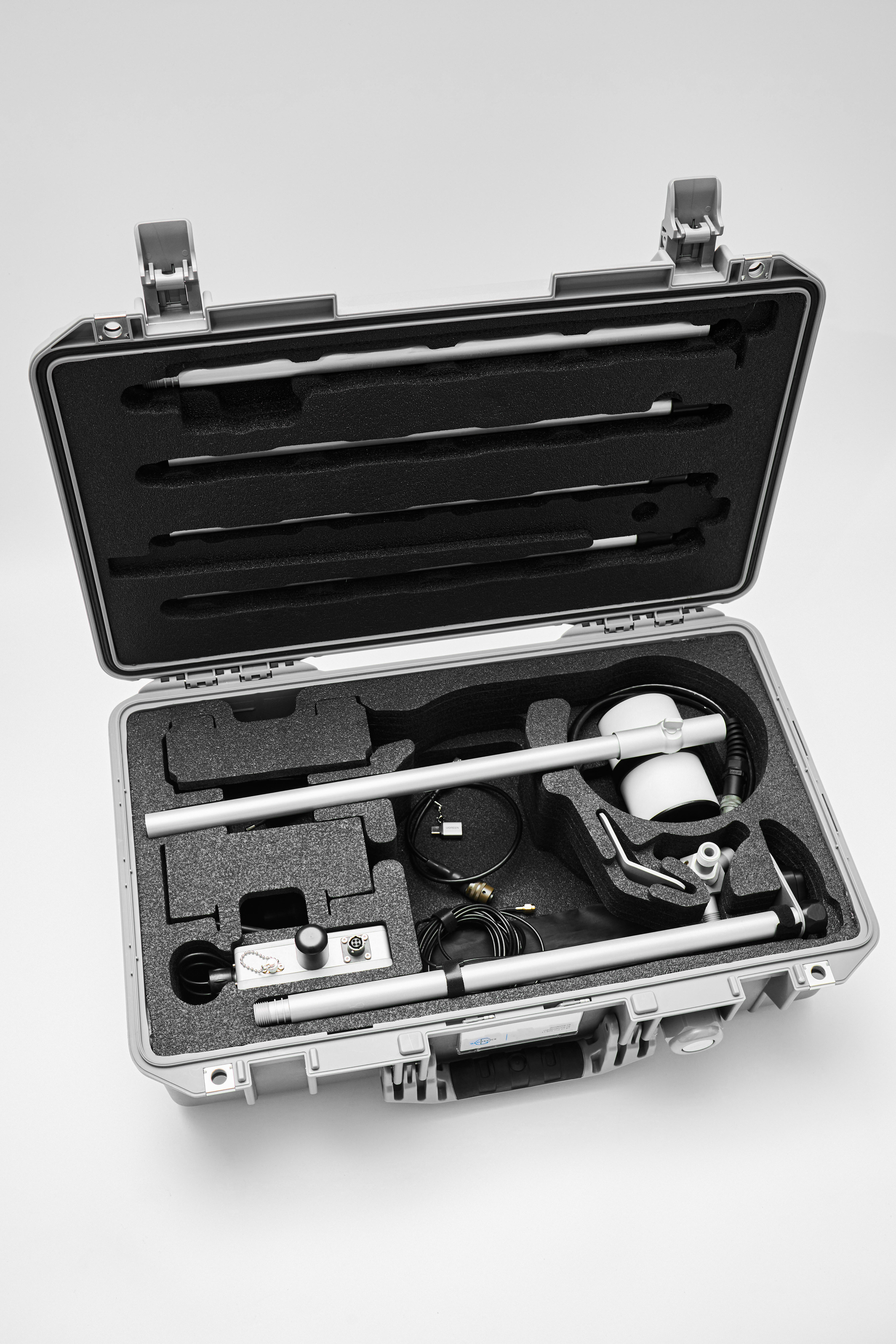

  • Транспортировочный кейс
  • Свидетельство о калибровке на аттестованной мере магнитной индукции
Опционально:
  • Внешний ГНСС приёмник
  • Li-ion аккумулятор 14.6 В / 4 А·ч с зарядным устройством
  • Немагнитная тележка для археологии

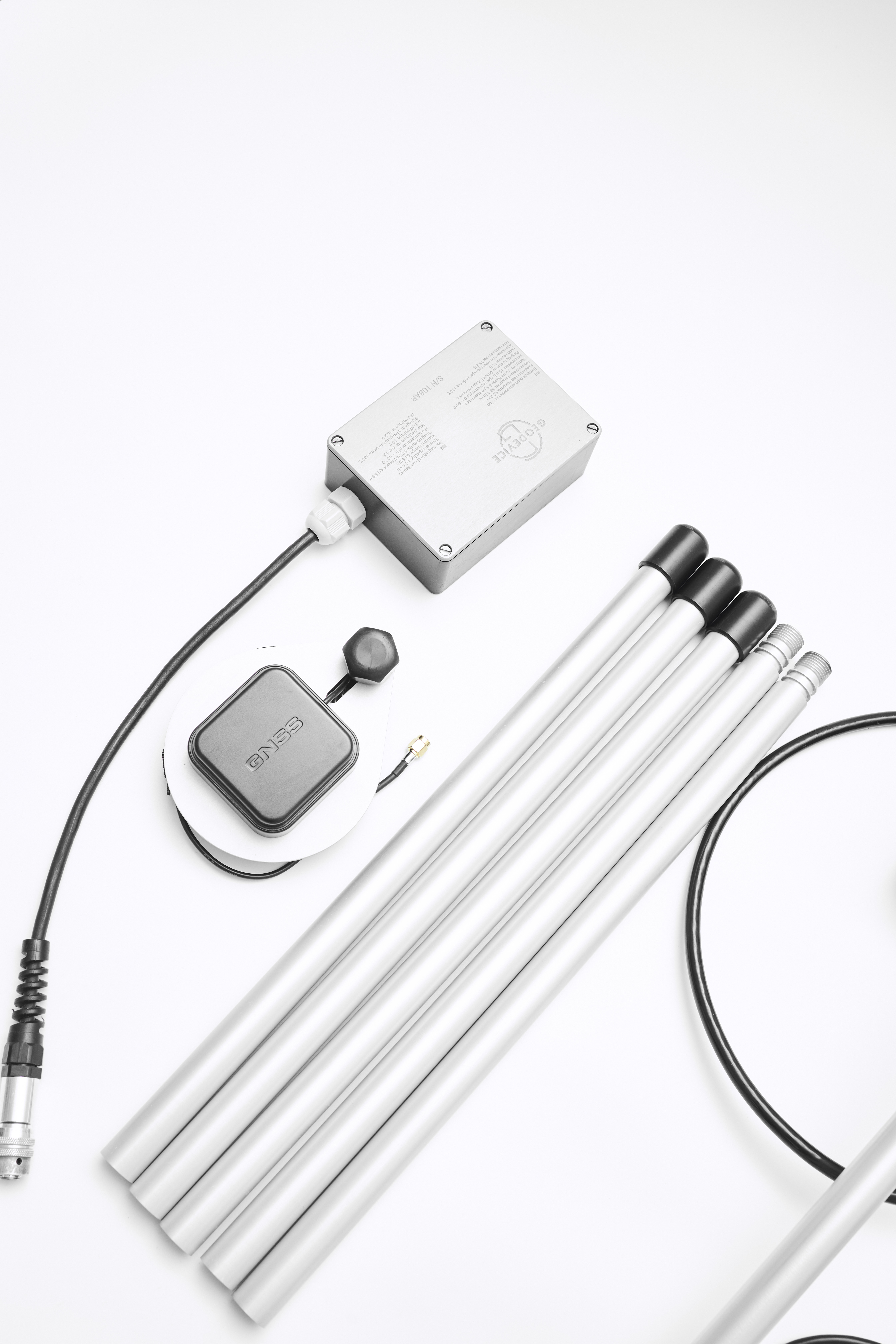

  • Интерфейсный блок CAN-Ethernet для подключения к маршрутизатору или ПК, обеспечения питания от 220 В, 50 Гц, и резервному копированию данных на USB Flash
  • Кабель связи с CAN-Ethernet интерфейсным модулем или вторым магнитометром
  • Кабель связи с ПК по RS-232
  • RS-232 – USB логгер в герметичном корпусе для резервного копирования данных
  • Транспортировочный кейс на 2 магнитометра

Принцип работы

протонный на эффекте Оверхаузера

Рабочий диапазон полей

20 000 ÷ 110 000 нТл

Абсолютная погрешность

<0.2 нТл

Медианная чувствительность в рабочем диапазоне полей (СКО)

до 0.01 нТл в цикле 3 с

до 0.05 нТл в цикле 1 с

Разрешение

0.001 нТл

Оптимальный угол между осью датчика и вектором поля

90°

Оптимальный диапазон наклонений относительно оптимального угла

± 45°

Работоспособность в диапазоне углов

360°

Ориентационная погрешность

<0.15 нТл (±45°)

Градиентоустойчивость

30 000 нТл/м

Минимальный цикл измерений

0.2 с

Стабильность радикала

10 лет при нормальных условиях

Интерфейсы связи

USB, RS-232, CAN FD, Ethernet (через опциональный CAN-Ethernet интерфейсный модуль)

Максимальная длина линии связи

до 6 км (CAN FD), до 100 м (RS-232)

ГНСС приёмник

Встроенный с  внешней антенной и записью RAW данных.

Принимаемые сигналы: GPS L1C/A и L2C; ГЛОНАСС L1OF и L2OF; Galileo E1B/C и E5b; BeiDou B1I и B2I; QZSS L1C/A, L1S и L2C. SBAS: WAAS, EGNOS, MSAS, GAGAN, СДКМ.

Подключение внешнего по RS-232 (NMEA 0183)

Разъёмы

OVH датчик, внешняя ГНСС антенна, USB,

2 × CAN FD+12V / RS232+12V (переназначаемые)

Экран

160 × 128, OLED

Клавиатура

пленочная 6 кнопок

Объем встроенной памяти

SD карта до 32 Гб

Питание

10 ÷ 16.8 В, Li-ion или свинцовый АКБ

220 В, 50 Гц, опциональный CAN-Ethernet интерфейс

Диапазон рабочих температур

–40 ÷ +60 °C

Номинальное напряжение и ёмкость Li-ion аккумулятора

14.6 В, 4 А·ч

Габариты

Ø73×116 мм – датчик

125×100×35 мм – пульт управления
