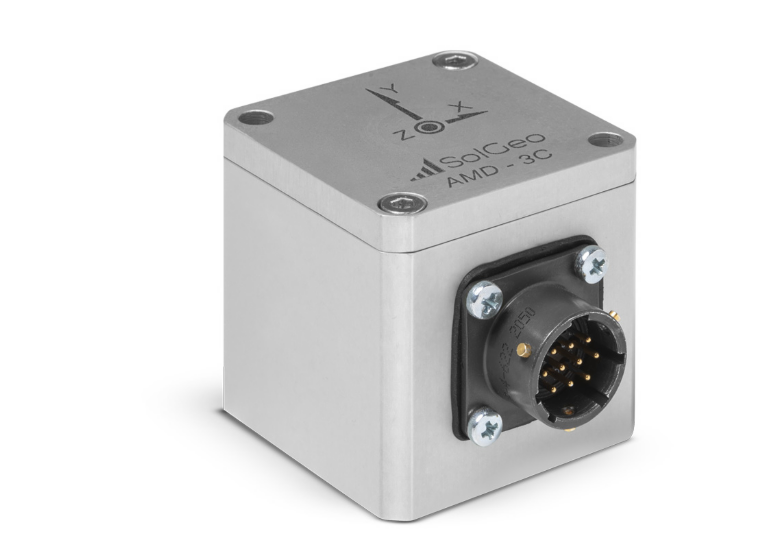

Сейсмический трёхкомпонентный акселерометр AMD MEMS
Сейсмический трехосный акселерометр AMD MEMS подходит для эксплуатации в любых условиях окружающей среды и предназначен для мониторинга различных инженерных сооружений – мостов, виадуков, тоннелей на автомобильных и железнодорожных трассах. Прибор используется как для прямого измерения ускорений и перемещений, так и для проведения модального анализа конструкций.
Он отличается высокой точностью срабатывания, хорошей динамикой, особенно на низких частотах, высокой устойчивостью к атмосферным воздействиям и ударам. Акселерометр подключается непосредственно к приборам серии Dymas24. Его также можно использовать в одноосной или двухосной конфигурации.
|
Характеристика |
Значение / Описание |
|
Количество каналов |
3, ортогонально ориентированных |
|
Полномасштабное ускорение (диапазон) |
±2 g; ±4 g; ±8 g (опционально) |
|
Выходное напряжение |
±4 В (дифференциальное) |
|
Чувствительность |
2000 мВ/g (±2 g); 1000 мВ/g (±4 g); 500 мВ/g (±8 g) |
|
Частотная характеристика |
0–500 Гц (номинально, -3 дБ); 0–1500 Гц (опционально) |
|
Рабочее напряжение |
+5...+18 В постоянного тока, 8 мА |
|
Выходное сопротивление |
90 Ом |
|
Динамический диапазон |
>90 дБ |
|
Уровень шума |
<22,5 мкг/√Гц |
|
Нелинейность |
<0,1% (модель ±2 g) |
|
Перекрестная чувствительность |
1% |
|
Дрейф смещения |
0,1 мг/°C |
|
Дрейф полной шкалы |
100 ppm/°C |
|
Тестирование датчика |
Внешний тестовый вход |
|
Фазовая ошибка |
<10° (0–50 Гц) |
|
Рабочая температура |
-20 °C...+80 °C |
|
Температура хранения |
-40 °C...+90 °C |
|
Влажность |
100% |
|
Ударная стойкость |
2000 G, 0,1 мс |
|
Атмосферное давление |
0...5 Бар |
|
Вес |
600 г |
|
Размеры (Д×Ш×В) |
50×50×50 мм (без разъемов) |
|
Материал корпуса |
Анодированный алюминий |
|
Степень защиты |
IP65 (с разъемом) / IP68 (с кабельным вводом) |
|
Электрический интерфейс |
10-контактный разъем / кабельный ввод |
