Horin Geophysical Software – программа для обработки геолого-геофизических данных

Horin — это программный комплекс, предназначенный для комплексной обработки, визуализации и анализа геофизических и геологических данных, полученных при проведении наземных, аэро и морских исследованиях. Программа работает с данными магнито-, грави- и электроразведки, поддерживает широкий спектр инструментов для их интерпретации, коррекции и представления в графическом виде. Интерфейс Horin интуитивно понятен и удобен в использовании. Программа оснащена встроенными инструментами для импорта и экспорта данных, введения поправок для гравиразведки и магниторазведки, преобразования (1D/2D) потенциальных полей, фильтрации, а также 2D/3D визуализации.

Области применения Horin:

• Поиск и разведка месторождений полезных ископаемых
• Морская и аэро геофизика
• Гидрогеология и поиск подземных вод
• Инженерные геофизические изыскания
• Экологический мониторинг
• Археология
• Научные исследования

Импорт и экспорт данных
База данных Horin поддерживает импорт распространенных форматов, таких как: ASCII, XYZ, Excel и Access, а также экспорт данных в форматы Surfer, Encom, ArcGIS ASCII и др.

Контроль качества (QA/QC)
Для обеспечения достоверности первичных данных геофизической съёмки может быть использована функция привязки графика к базе данных, что позволяет в оперативном режиме локализовать участки с потенциально некорректными измерениями. Значения, не соответствующие установленным критериям качества, могут быть отфильтрованы на уровне базы данных в интерактивном режиме.

Инструменты для работы с базами данных
Horin предоставляет широкий набор инструментов для работы с базами данных, включая их объединение, интерполяцию по каналам, поиск аномалий, статистический анализ, разделение по линиям, использование встроенного калькулятора, построение и анализ гистограмм. Эти и другие инструменты значительно упрощают обработку и управление базами данных.

Построение регулярных сетей (gridding)
В Horin Software встроены 4 основных метода построения сетки: «Bilinear», «Inverse-Distance», «Kriging» и «Nearest Neighbor». Полученные сетки могут использоваться как для генерации карт, так и для построения контурных линий с помощью встроенной палитры.

Чтобы подчеркнуть характерные особенности геофизических полей на карте можно выбрать различные шаблоны и методы отображения, а для более детальной визуализации настроить параметры вручную (цветовые палитры, угол освещения для теневого рельефа и т. п.).

Horin Software также предоставляет инструменты для создания цветных контурных карт, что способствует интеграции данных из различных источников и повышает информативность итоговых визуализаций. Пользователи могут наносить подписи вдоль произвольных линий, пересекающих контуры, что улучшает читаемость и детализацию картографических материалов.

Объединение/разделение участков съемки
Функция объединения сетки используется для объединения гравитационных или магнитных съёмок, выполненных на одной территории в разное время. Она позволяет устранить систематические ошибки между различными наборами данных и объединить несколько наборов данных с перекрытиями.

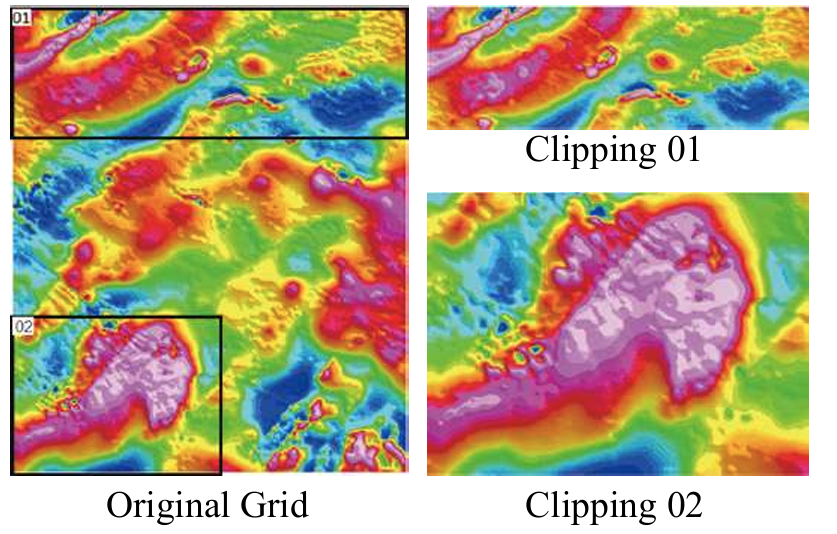

Кроме объединения, программа позволяет вырезать/разделять интересующие области из сетки. Вырезанная область будет доступна в отдельной модели сетки, что удобно при локальной интерпретации данных. Также, доступна функция извлечения профилей из сетки — одна или несколько профилей съемки могут быть выбраны вручную и сохранены в отдельную линию базы данных Horin для дальнейшего анализа. Эти инструменты делают работу с сетками гибкой и наглядной, позволяя точно выделять и обрабатывать нужные участки.

Инструменты построения карт
Horin позволяет создавать различные типы карт для отображения исходных данных и результатов обработки. Карта имеет многослойную структуру и может включать точки, линии и карты профилей, цветные контуры, сетки с настраиваемой заливкой, символы и другие элементы. Все добавленные слои/элементы в дереве процессов можно редактировать по отдельности: к каждому можно применять отдельные поправки, настраивать стиль отображения и выбирать индивидуальную цветовую шкалу, что обеспечивает гибкость визуализации и удобство анализа.

Программа поддерживает построение профильных карт по значениям выбранного канала для всех или отдельных линий в базе данных. Также реализована возможность создания карт разрезов в заданном направлении за счёт интерполяции, выполняемой при построении сетки.

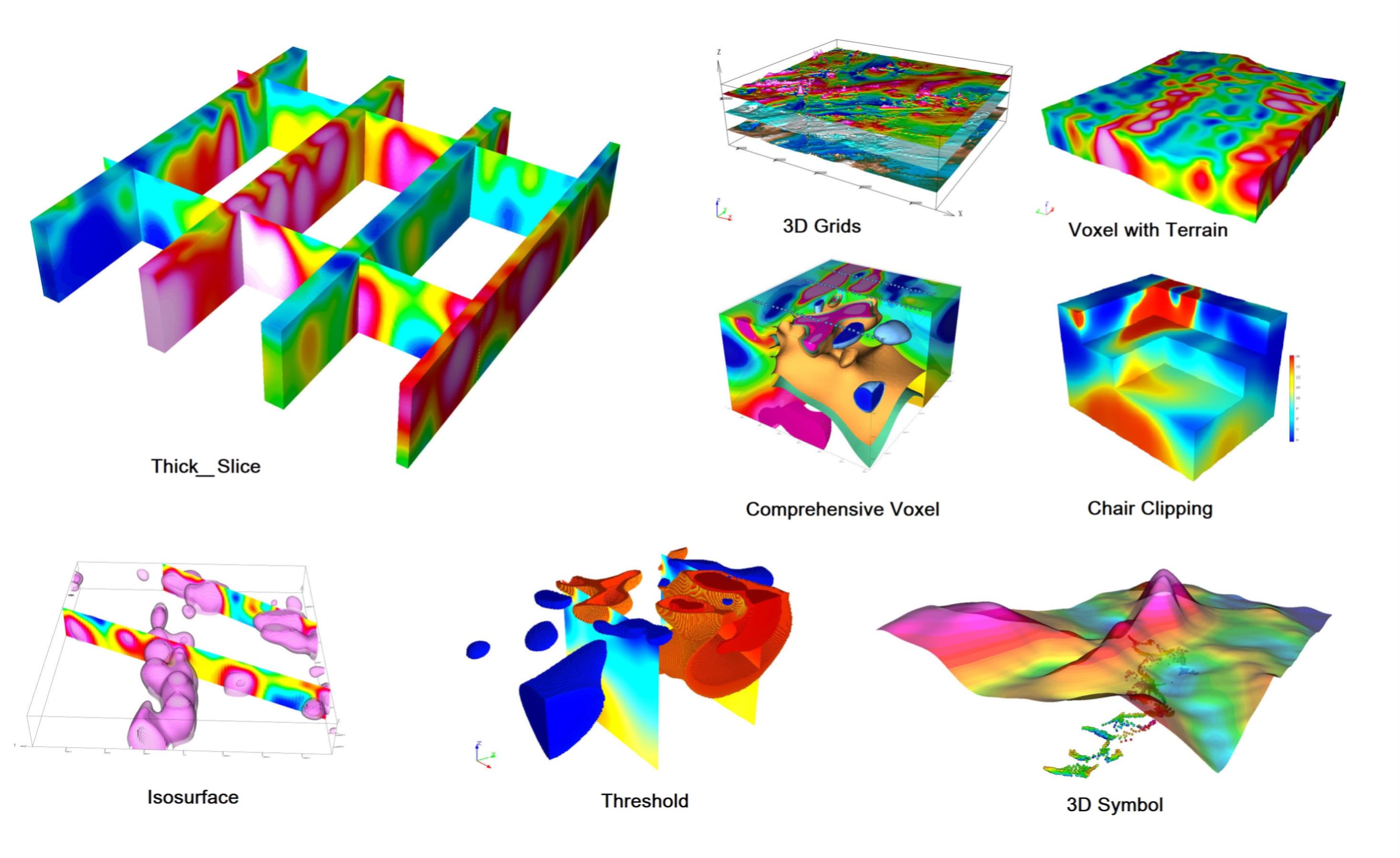

Для трёхмерного анализа Horin позволяет формировать детализированные 3D-визуализации поверхностей и контурные карты. Несколько 3D поверхностей могут быть объединены в единую модель, при этом каждая из них настраивается отдельно для максимально точного отображения данных. Объединив геологические карты, данные бурения и результаты геофизической интерпретации, Horin с помощью 3D интерполяции автоматически формирует трёхмерную геологическую модель. Эта модель учитывает разные геологические данные, обеспечивая соответствующие им представление сложных геологических структур.

Объединение карты

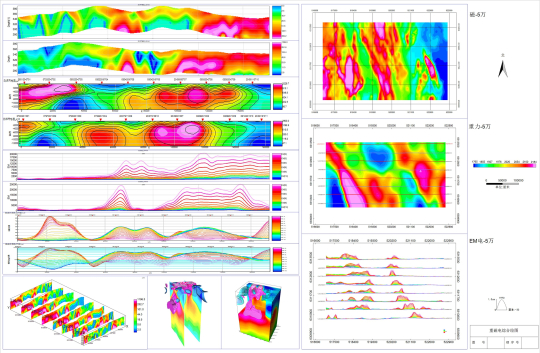

В Horin реализована функция объединения различных видов визуализации в виде разрезов или 3D карт в единую интегрированную карту. Это обеспечивает комплексный подход к анализу и интерпретации данных, делает отображение информации более наглядным и интуитивно понятным, а работу с данными — удобной и управляемой. Итоговая визуализация легко адаптируется для включения в отчетную документацию.

Коррекция данных
Программное обеспечение Horin включает в себя основные функции для коррекции данных магнитной и гравитационной съемки:

Коррекция магнитных данных:

• Noise test
• System Error test
• Consistency test
• IGRF Correction
• Calculate DeltaT
• Height Correction
• Diurnal Correction
• Heading Correction
• Lag Correction

Коррекция гравиметрических данных:

• Static test
• Dynamic test
• Drift Correction
• Consistency test
• Gravity normal field calculation
• Height Correction
• Bouguer Correction
• Free Air Correction
• Terrain Correction

Программа также оснащена специализированными модулями для обработки морских и аэрогеофизических работ. Помимо стандартных инструментов коррекции, в этих модулях предусмотрены специальные поправки, учитывающие особенности проведения съемки в соответствующих условиях.

Аэрогеофизический модуль разработан для обработки данных, полученных при беспилотных и пилотируемых летательных аппаратов. Среди основных функций – инструменты разделения на профили по различным параметрам (по колонке, азимуту, по времени и др.).

Модуль для обработки данных электроразведка (EM)
Модуль предназначен для решения прямой задачи и инверсии для 1D, 2D, 3D MT, 1D CSEM, 1D TEM. Его вспомогательные функции — загрузка данных с различных приборов для электромагнитных методов, статистический анализ, контроль качества, сглаживание и фильтрация данных, создание 3D моделей, вывод карт профилей и т. д.

Экспорт/печать изображения
Пользователь может экспортировать построенные карты любых размеров, в том числе, в формате PDF с высокой детализацией или вывести на широкоформатную печать

Модули Horin:

Типы лицензирования:

1. Постоянная лицензия

2. Подписка на 1 год
