Измерители Цикл (МПП)

Основные плюсы:
  • Управление коммутатором по GPS
  • Времена измерения 0,4 мкс–50 c
  • Автономное время работы 8 часов
Цикл 7
Цикл 7 Цикл 7S Цикл R8 Цикл R8S Цикл R8-32 Цикл R8-32S
Цена c НДС: 4 421 800 тенге
+
Товар был успешно добавлен в корзину

Измерители ЦИКЛ предназначены для работ методом становления поля (МПП), в комплекте с коммутатором, приемными датчиками и генераторной рамкой они позволяют выполнять зондирование на разную глубину. При выполнении работ основные параметры измерений задаются именно измерителем, который управляет коммутатором по кабелю или GPS.

Управляющая программа измерителя выбирает параметры измерения, осуществляет накопление сигнала, принимает и записывает сигнал от индуктивных датчиков и визуализирует результаты на экране карманного или портативного компьютера.

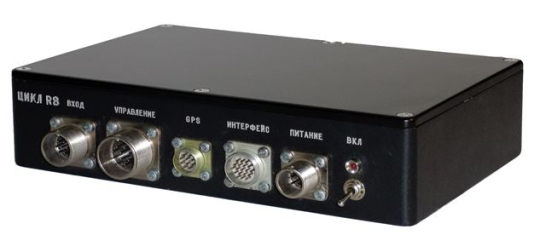

Измеритель ЦИКЛ 7 использует квазилогарифмическую шкалу времени для оцифровки сигнала. За счет изменения длительности интервалов интегрирования по особому алгоритму при записи сигнала повышается помехоустойчивость и качество измерений. ЦИКЛ R8 при интегрировании сигнала сочетает квазилогарифмическую шкалу и равномерный временной шаг, что позволяет применить лучшие математические алгоритмы для обработки и фильтрации данных. Кроме того, ЦИКЛ R8 использует АЦП и ЦАП большей разрядности, по сравнению с ЦИКЛ 7. ЦИКЛ R8-32 имеет дополнительный канал преобразования сигнала — дельта сигма АЦП с числом разрядов 32, что облегчает проведение работ в местах с высоким уровнем промышленных помех.

Версии измерителей со встроенным модулем синхронизации GPS:
  • ЦИКЛ 7S
  • ЦИКЛ R8S
  • ЦИКЛ R8S-32

Возможна комплектация измерителя радиомодемом, предоставляющим возможность передачи данных на расстояние до 2 км и реализации многоканального сбора данных под управлением одного оператора с единственного компьютера.

Динамический диапазон измерения ЭДС переходного процесса

Цикл 7

140 дБ

Цикл 8R

200 дБ

Цикл 8R-32

220 дБ

Собственные шумы при закороченном входе:

Цикл 7

в полосе 500 кГц - 20 мкВ, в полосе 1 кГц - 0.3 мкВ

Цикл 8R

в полосе 100 кГц - 0.5 мкВ, в полосе 1 кГц - 0.1 мкВ

Цикл 8R-32

в полосе 100 Гц - 0.02 мкВ, в полосе 10 Гц - 0.008 мкВ

Максимальное измеряемое напряжение

4 В

Диапазон времени измерения переходного процесса

0.4 мкс – 50 c

Подавление периодической помехи 50/60 Гц (Цикл 7)

60 дБ

Подавление периодической помехи 50 Гц (Цикл 8R)

не менее 80 дБ

Подавление периодической помехи 50 Гц (Цикл 8R-32)

не менее 110 дБ

Напряжение внешнего источника питания

9-16 В

Время работы от встроенного аккумулятора

8 часов

Потребляемая мощность

1.5 Вт

Масса с аккумуляторами

2.5 кг

Габариты

145×220×55

Синхронизация с коммутатором тока

по кабелю или с помощью модуля GPS синхронизации

Связь с компьютером

по кабелю RS232-USB или через Bluetooth

Температурный диапазон эксплуатации

- 40 ÷ +45°С

Степень защиты

55 IP (опционально 67 IP)
