Электроразведочный генератор Астра-100
Генератор предназначен для формирования прямоугольных разнополярных импульсов (без паузы) в питающей линии (АБ) с частотой от 0,063 до 2500 Гц и силой тока от 1 до 1000 мА. Максимальная выходная мощность генератора в 100 Вт способна обеспечить глубинность исследований в диапазоне от первых метров до первых сотен метров. Отличительная особенность генератора — возможность программирования режима работы: 7 программ до 16 шагов в каждой.
Благодаря небольшому весу (около 4 кг вместе со стандартным 12 В аккумулятором емкостью 7 А*ч), компактным размерам и удобной сумке для переноски АСТРА-100 хорошо подходит для профилирования, зондирования (ВЭЗ) и других методик, предполагающих частые перемещения питающей линии.
Расширенная версия Астра-100AT:

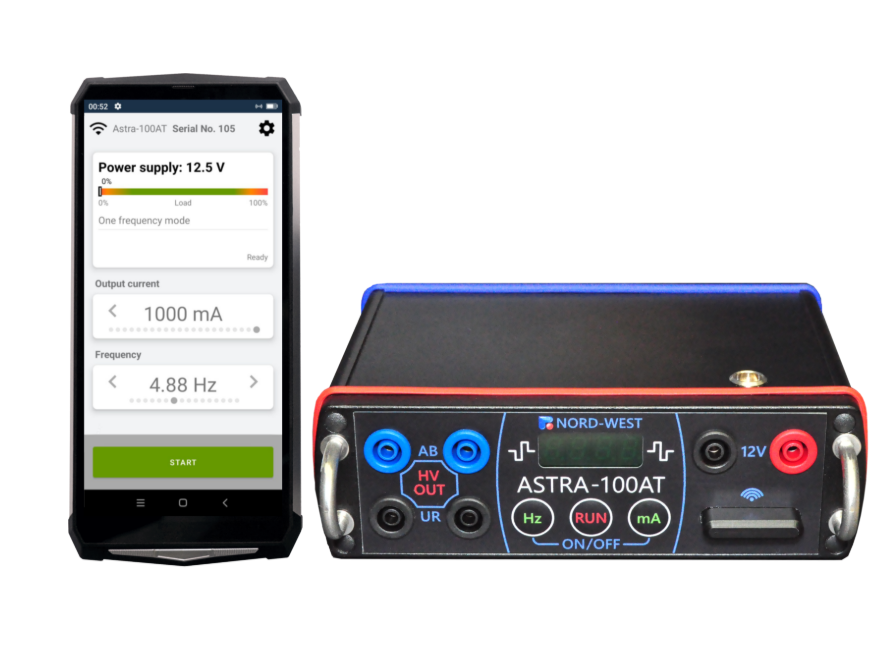

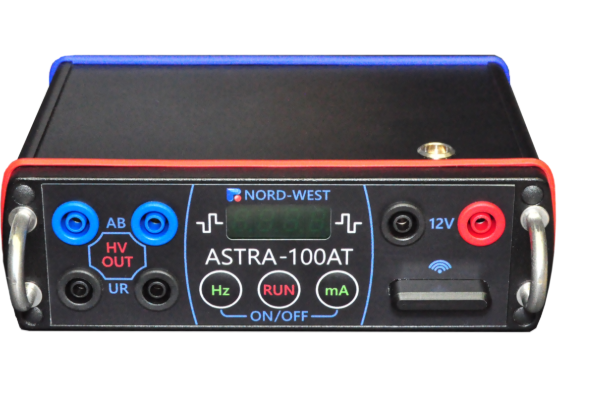

Астра-100AT- Новый компактный генератор, который пришел на смену Астре-100. Астра-100АТ весит почти в 2 раза меньше при меньших размерах, той же мощности и большем максимальном напряжении.
Генератор тока с максимальной мощностью 100 Вт, напряжением 700 В и током 1000 мА. Астра-100АТ может применяться для решения структурных, картировочных, поисково-раведочных, инженерных и экологических задач. Генератор Астра-100АТ позволяет проводить работы методами вызванной поляризации (как в частотной, так и во временной областях), кажущегося сопротивления, частотного зондирования и др.
По сравнению с Астра-100 новый генератор Астра-100АТ весит почти в 2 раза меньше (1.1 кг) при меньших размерах (165х130х55 мм), той же мощности и большем максимальном напряжении. Увеличение максимального напряжения позволяет снизить требования к качеству заземления и поднять уровень сигнала. У Астра-100АТ более частая сетка токов (22 значения), чем у Астры-100 (16 шт.) что делает выбор тока более гибким. Кроме того, форма выходного сигнала в Астра-100АТ не только меандр (РПИ-1), но и меандр с паузой (РПИ-2) для работ методом вызванной поляризации во временной области.
Расширенная версия Астра-20:

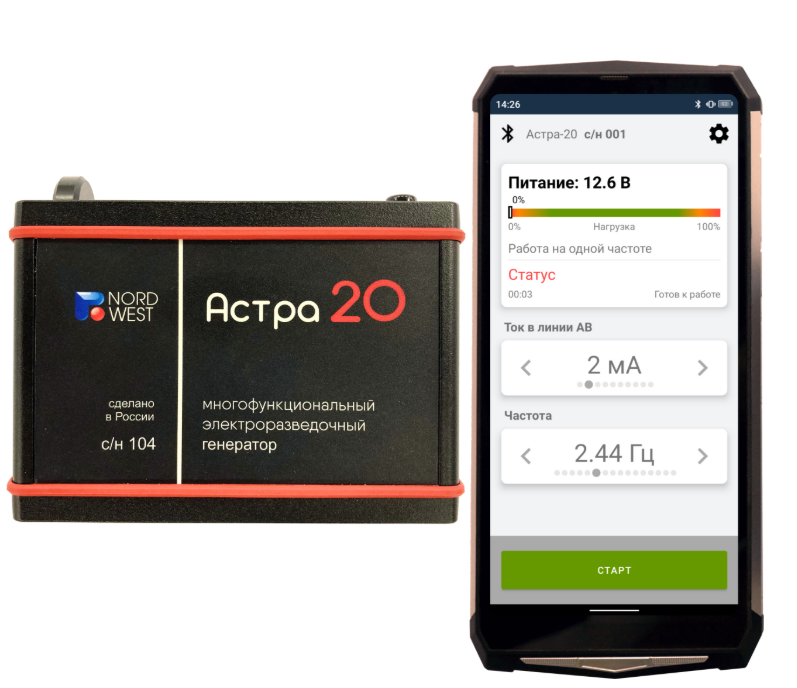

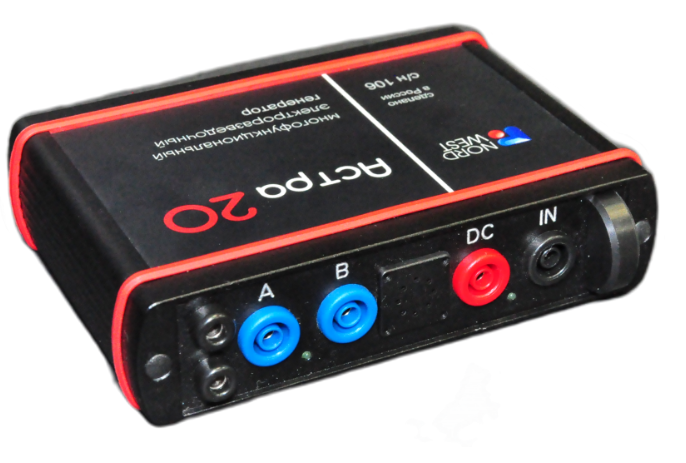

Астра-20- Генератор тока с максимальной мощностью 20 Вт, напряжением 400 В и током 100 мА. Область применения генератора Астра-20 включает инженерные и экологические исследования методами постоянного тока: ВЭЗ, электропрофилирование, метод срединного градиента.
Максимальная мощность 20 Вт достаточна для большинства инженерных задач и позволяет сделать генератор компактным. А максимальное напряжение 400 В позволяет в условиях высокого переходного сопротивления заземления не уступать обычным генераторам.
Благодаря малым весу (400 г) и размерам (140х110х38 мм) повышаются мобильность и удобство работы с Астрой-20 .
Генератор применяется при геофизических исследованиях методами:
- Сопротивлений (КС)
- Вызванной поляризации (ВП)
- Частотного зондирования (ЧЗ)
- Импедансного частотного зондирования (ИЧЗ или CSMT)
- Зондирования становлением поля (ЗС)
- Другими методами...
Комплект поставки:
- Генератор АСТРА-100
- Кабель для подключения аккумулятора
- Паспорт и техническое описание
- Инструкция по эксплуатации
- Сумка для переноски
|
Максимальная выходная мощность |
100 Вт |
|
Максимальное выходное напряжение |
400 В |
|
Форма выходного тока |
РПИ-1 («меандр», прямоугольные разнополярные импульсы без паузы) |
|
Рабочие частоты (всего 46 частот): |
|
|
Первый ряд частот |
0.076, 0.153, 0.305, 0.610, 1.22, 2.44, 4.88, 9.77, 19.5, 39.1, 78.1, 156, 313, 625, 1250, 2500 Гц |
|
Второй ряд частот |
0.063, 0.125, 0.250, 0.500, 1.00, 2.00, 4.00, 8.00, 16.0, 32.0, 64.0, 128, 256, 512, 1024, 2048 Гц |
|
Третий ряд частот |
0.083, 0.167, 0.333, 0.667, 1.33, 2.67, 5.33, 10.7, 21.3, 42.7, 85.3, 171 341, 683 Гц |
|
КПД |
до 80 % |
|
Погрешность заводской подгонки выходных токов |
не более 0.1 % (при комнатной температуре и нагрузке 50% от максимальной) |
|
Нестабильность выходных токов |
не более 0.05 % (при изменении напряжения питания от 10.5В до 14.5В) |
|
Нестабильность выходных токов при изменении нагрузки от 2% до 99% от максимальной |
не более, для токов: 141 ма – 1000 мА: 0.05%14.1 мА – 100 мА: 0.1%1 мА – 10 мА: 0.5% |
|
Дрейф выходных токов в диапазоне рабочих температур относительно значений при +20°C |
не более ±0.5 % |
|
Относительная погрешность формирования частот |
не более 5*10-6 (включая дрейф в диапазоне рабочих температур и старение за первый год эксплуатации) |
|
Длительность фронта на активной нагрузке 1 кОм |
не более 2 мкс |
|
Диапазон рабочих температур |
- 20 ÷ + 50 °C, без конденсации |
|
Напряжение питания |
12.6 В (минимум 10.5 , максимум 14.8) |
|
Вес |
~ 2 кг (без аккумулятора) |
|
Габариты |
200 x 173 x 113 мм |
|
Корпус герметичный |
стандарт IP-65 |
