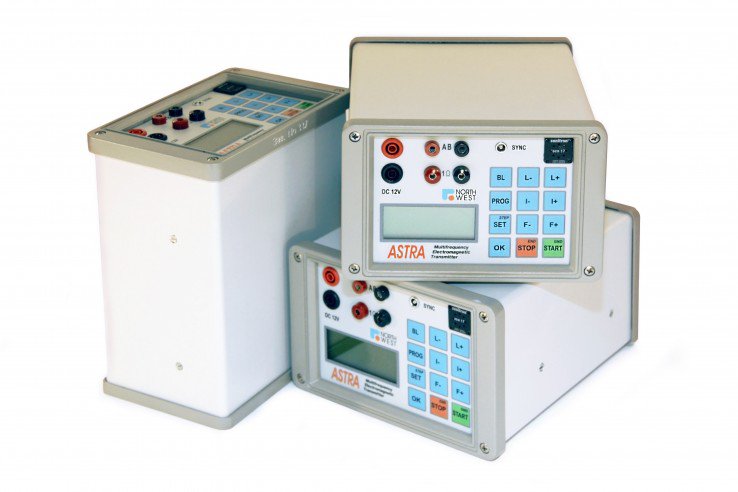

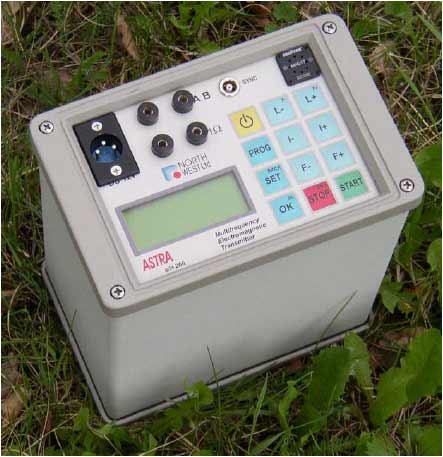

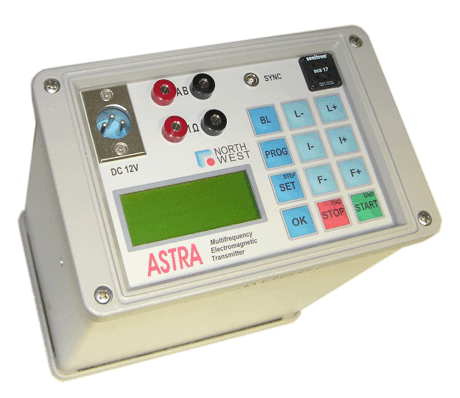

Астра-100 электр барлау генераторы
Генератор жиілігі 0,063-тен 2500 Гц-ке дейінгі және ток күші 1-ден 1000 мА-ға дейінгі ток күшімен жабдықтау желісінде (АВ) тікбұрышты көпполярлы импульстарды (үзіліссіз) генерациялауға арналған. Генератордың максималды шығу қуаты 100 Вт бірнеше метрден бірнеше жүз метрге дейінгі диапазондағы зерттеу тереңдігін қамтамасыз етуге қабілетті. Генератордың айрықша ерекшелігі - жұмыс режимін бағдарламалау мүмкіндігі: әрқайсысы 16 қадамға дейін 7 бағдарлама.
Жеңіл салмағы (шамамен 4 кг, оның ішінде сыйымдылығы 7 А*сағат стандартты 12 В аккумулятор), ықшам өлшемі және ыңғайлы тасымалдау сөмкесі арқасында Астра-100 профильдеу, зондтау (ВЭЗ) және жиі қозғалыстарды қажет ететін басқа әдістер үшін өте қолайлы. жеткізу желісі.
Геофизикалық зерттеулерде генератор келесі әдістерді қолдана отырып қолданылады:
- Кедергі (КС)
- Жасанды поляризация (ВП)
- Жиілік зондтау (ЧЗ)
- Кедергі жиілігін анықтау (ИЧЗ немесе CSMT)
- Өрісті қалыптастыру арқылы зондтау (ЗС)
- Басқа әдістер...
Жеткізу жинағы:
- Астра-100 генераторы
- Батареяны қосу кабелі
- Паспорт және техникалық сипаттама
- Пайдаланушы нұсқаулығы
- Тасымалдау сөмкесі
|
Максималды шығыс қуаты |
100 Вт |
|
Максималды шығыс кернеуі |
400 В |
|
Шығару ток пішіні |
РПИ-1 («меандр», үзіліссіз төртбұрышты көп полярлы импульстар) |
|
Жұмыс жиіліктері (барлығы 46 жиілік) |
|
|
Жиіліктердің бірінші қатары |
0.076, 0.153, 0.305, 0.610, 1.22, 2.44, 4.88, 9.77, 19.5, 39.1, 78.1, 156, 313, 625, 1250, 2500 Гц |
|
Жиіліктердің екінші қатары |
0.063, 0.125, 0.250, 0.500, 1.00, 2.00, 4.00, 8.00, 16.0, 32.0, 64.0, 128, 256, 512, 1024, 2048 Гц |
|
Жиіліктердің үшінші қатары |
0.083, 0.167, 0.333, 0.667, 1.33, 2.67, 5.33, 10.7, 21.3, 42.7, 85.3, 171 341, 683 Гц |
|
Тиімділік |
80% дейін |
|
Шығу токтарын зауыттық реттеудегі қате |
0,1% аспайды (бөлме температурасында және максимумның 50% жүктемеде) |
|
Шығу тоғының тұрақсыздығы |
0,05% аспайды (қоректену кернеуі 10,5 В-тан 14,5 В-қа дейін өзгерген кезде) |
|
Жүктеме максимумнан 2% -дан 99% -ға дейін өзгерген кезде шығыс токтарының тұрақсыздығы |
артық емес, токтар үшін: 141 мА – 1000 мА: 0,05%14,1 мА – 100 мА: 0,1%1 мА – 10 мА: 0,5% |
|
+20°C мәндеріне қатысты жұмыс температурасының диапазонында шығыс токтарының ауытқуы |
±0,5% артық емес |
|
Жиілікті қалыптастырудың салыстырмалы қателігі |
5*10-6 артық емес (оның ішінде жұмыс температурасының диапазонындағы дрейф және пайдаланудың бірінші жылындағы қартаю) |
|
Белсенді жүктемедегі алдыңғы ұзақтығы 1 кОм |
2 мкс-тан артық емес |
|
Жұмыс температурасының диапазоны |
- 20 ÷ + 50 °C, конденсациясыз |
|
Қуаттану кернеуі |
12.6 В (минимум 10.5 , максимум 14.8) |
|
Салмағы |
~ 2 кг (аккумуляторсыз) |
|
Өлшемдері |
200 x 173 x 113 мм |
|
Герметикалық корпус |
IP-65 стандарты |
