«GeoinversionMT» (GIMT) бағдарламалық кешені

«GeoinversionMT» (GIMT) бағдарламалық кешені 10-4-тен 106 Гц-ке дейінгі жиілік диапазонындағы электромагниттік зондтау деректерін визуализациялауға, талдауға және 2D/3D инверсияға арналған. Бағдарлама МТЗ (MT), МТ-К (CSMT), АМТЗ (АМТ), АМТ-К (CSAMT)), РМТ, РМТ-К (CSRMT) және т.б. деректердің негізінде  меншікті электр кедергісінің (МЭК) көлемді қимасын құрауға мүмкіндік береді. Өрістің көзі жазық электромагниттік толқын немесе еркін бағдардағы электр дипольдері болуы мүмкін. Бағдарлама өрістің электрлік және магниттік компоненттері бойынша да, сондай-ақ трансформаторлар бойынша да 2D/3D инверсияны жүзеге асырады.

Бағдарламада түпкілікті элементтер әдісімен Максвелл теңдеулерін шешуге негізделген тікелей міндеттерді шешу үшін классикалық тәсіл іске асырылған. Кері мәселе эволюциялық стохастикалық алгоритм арқылы шешіледі. Жергілікті іздестірудің стандартты алгоритмдерімен салыстырғанда кері есепті шешу кезінде осы тәсілдің артықшылықтары стохастикалық алгоритмнің жергілікті минимумдардан шығу және жаһандық минимумды анықтау мақсатында іздестіру кеңістігін тиімді зерттеу қабілетінен тұрады. Бұл алгоритм априорлық ақпаратты пайдаланбай, далалық деректерді барынша қанағаттандыратын ортаның геоэлектрлік параметрлерін бөлуді алуға мүмкіндік береді. Бұл ретте литология, каротаж және басқа да геофизикалық әдістердің деректері болған жағдайда, осы ақпарат есептеу кезінде ескерілуі мүмкін. Алгоритм баламалық әсерлерге сезімтал емес екенін атап өту маңызды

Кешен далалық деректерді инверсиялау үшін де, сезімталдықты модельдеу және бағалау үшін де қолданылуы мүмкін. БЭЖ 2D және 3D бөлуді есептеу ортаның геоэлектрлік параметрлерінің анизотропиясын ескере отырып және анизотропиясыз жүзеге асырылады. Зерттелетін алаңның жиілік диапазоны мен мөлшеріне байланысты инверсия параметрлерін автоматты күйге келтіру жүйесі іске асырылды.

Ыңғайлы пайдаланушы интерфейсі, 2D және 3D ұсыну және деректерді және геоэлектрлік модельдер ортасын манипуляциялау мүмкіндігі геофизика-интерпретаторға геологиялық міндеттерді шешу үшін ыңғайлы және тиімді құралды ұсынады.

Жоғары өнімді есептеу кластерлерін пайдалана отырып, есептеулер үшін қатар есептеулер мен бейімделу көлемді үш өлшемді міндеттерді шешу уақытын айтарлықтай қысқартуға мүмкіндік береді.

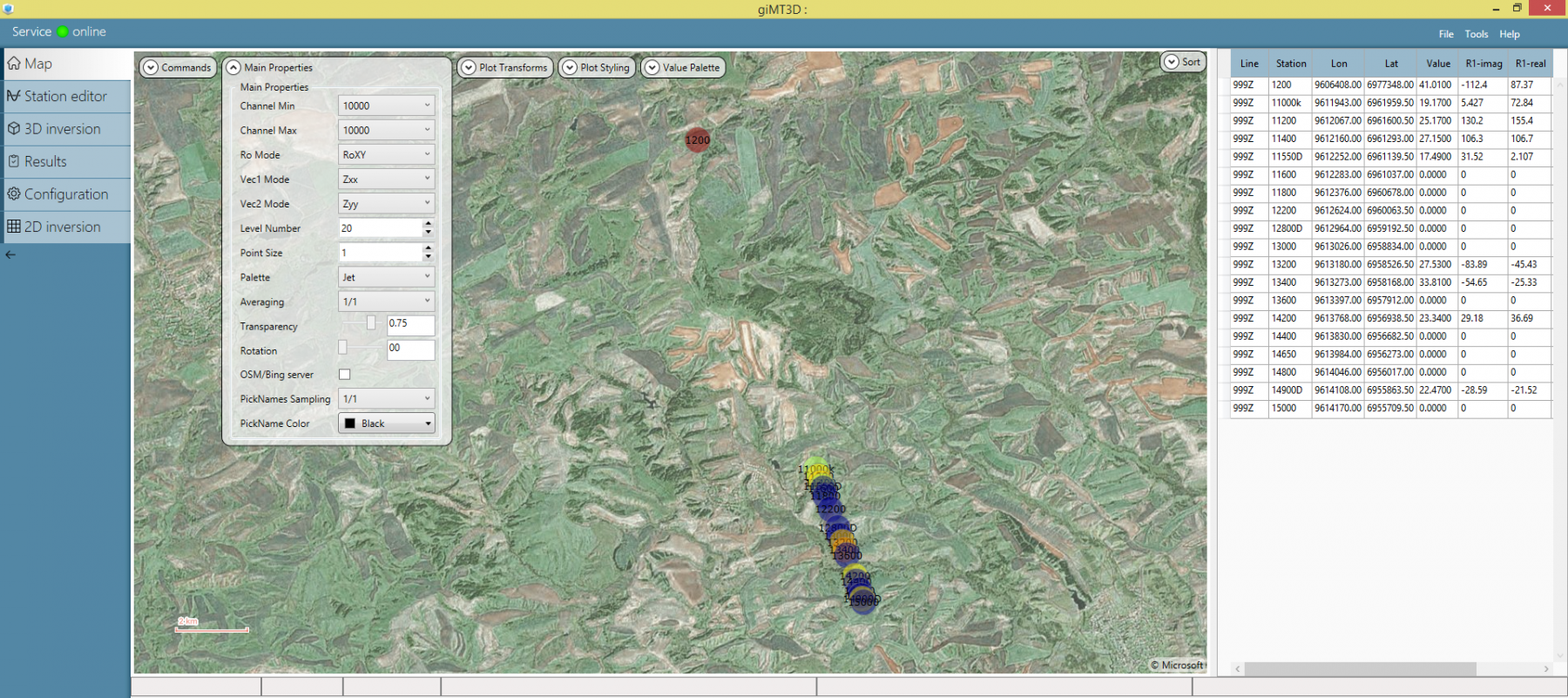

• Далалық деректерді визуализациялау құралдарының модулі
• Өлшеу редакторы модулі

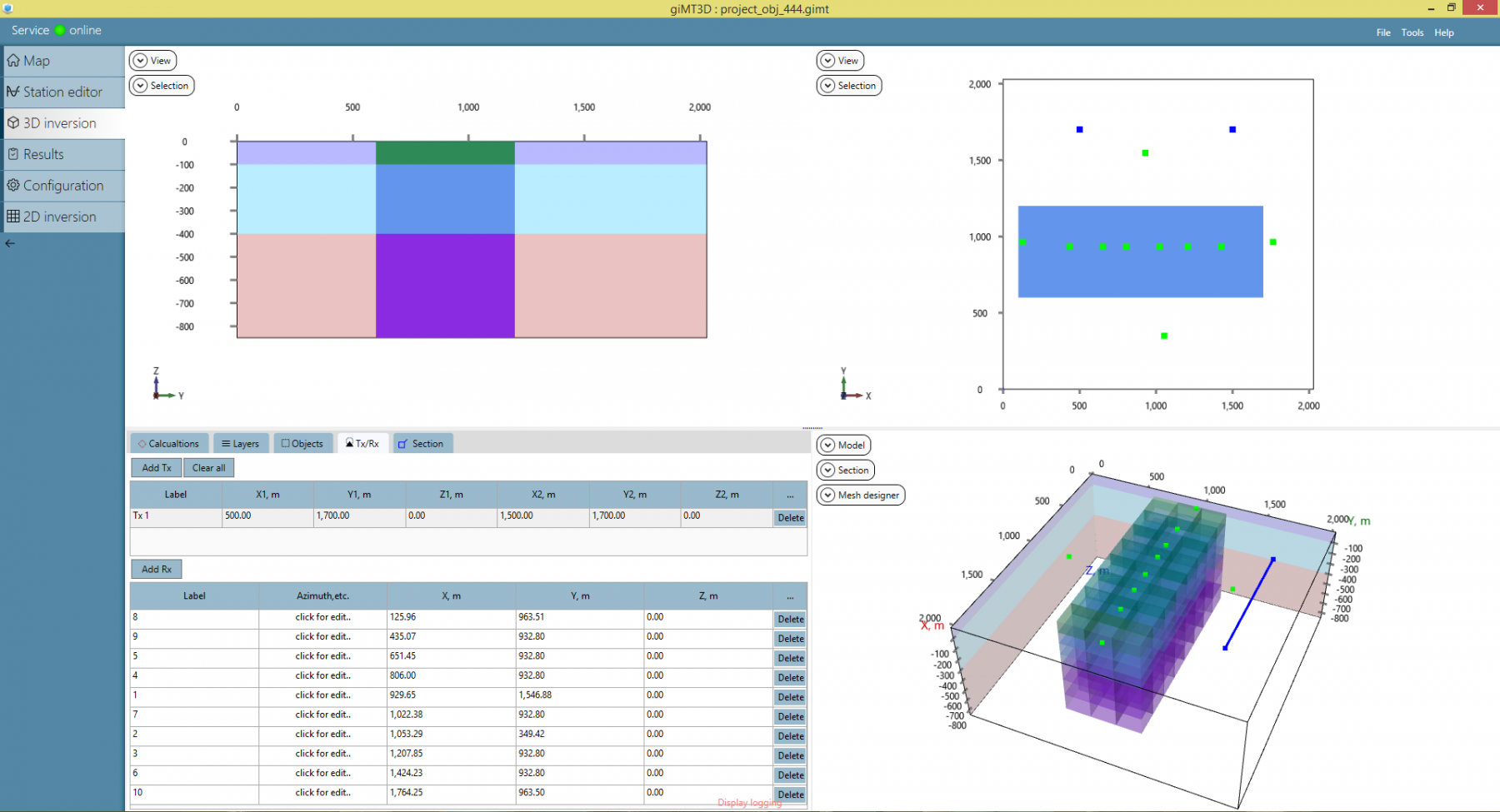

• 3D инверсия модулі
• Инверсия нәтижелерін 2D/3D визуализациялау модулі

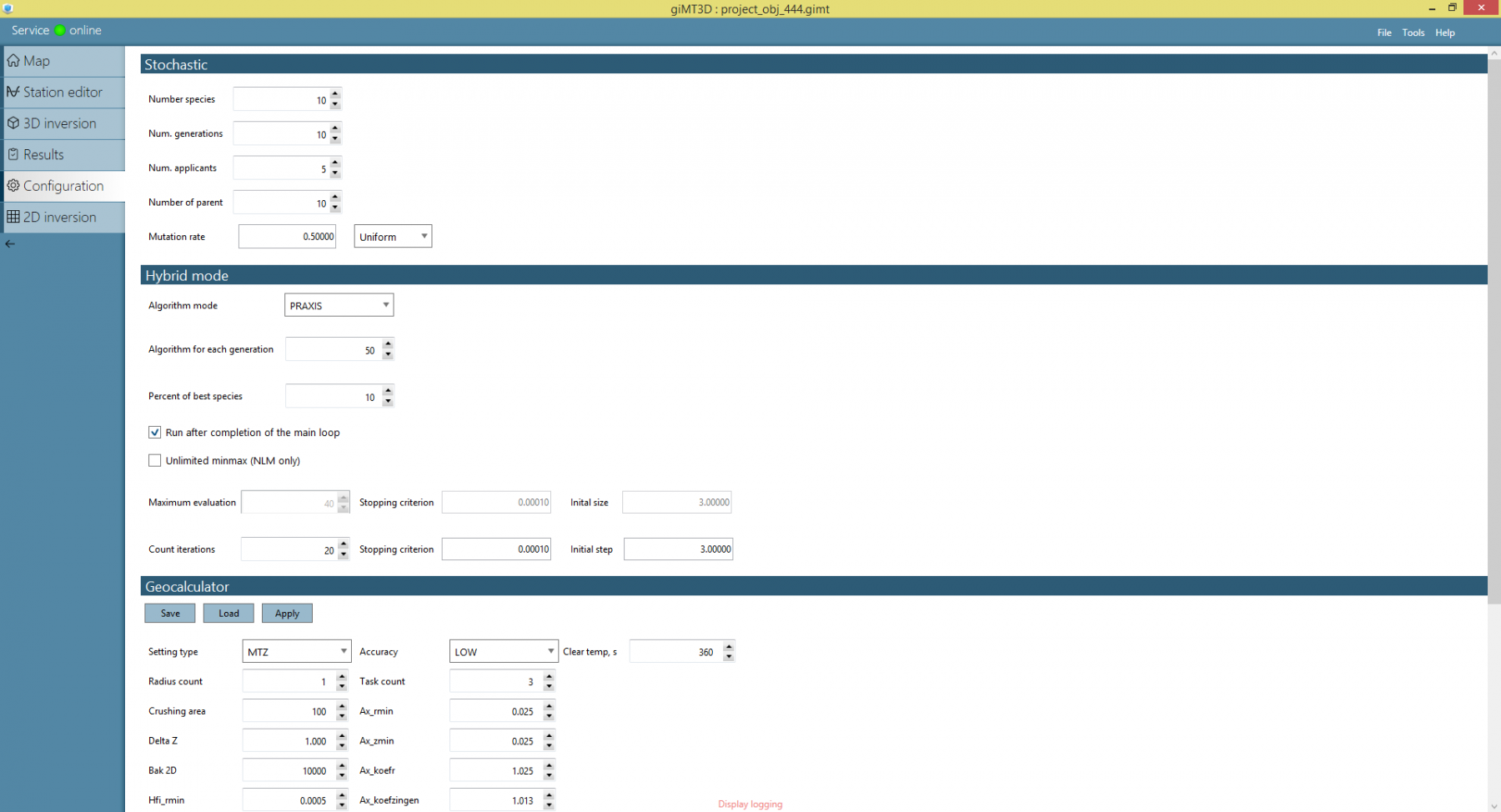

• Инверсия алгоритмдерінің баптау модулі
• 2D инверсия модулі

• Жауап беру функциясы мәндерінің жиілік қималарын көрсету

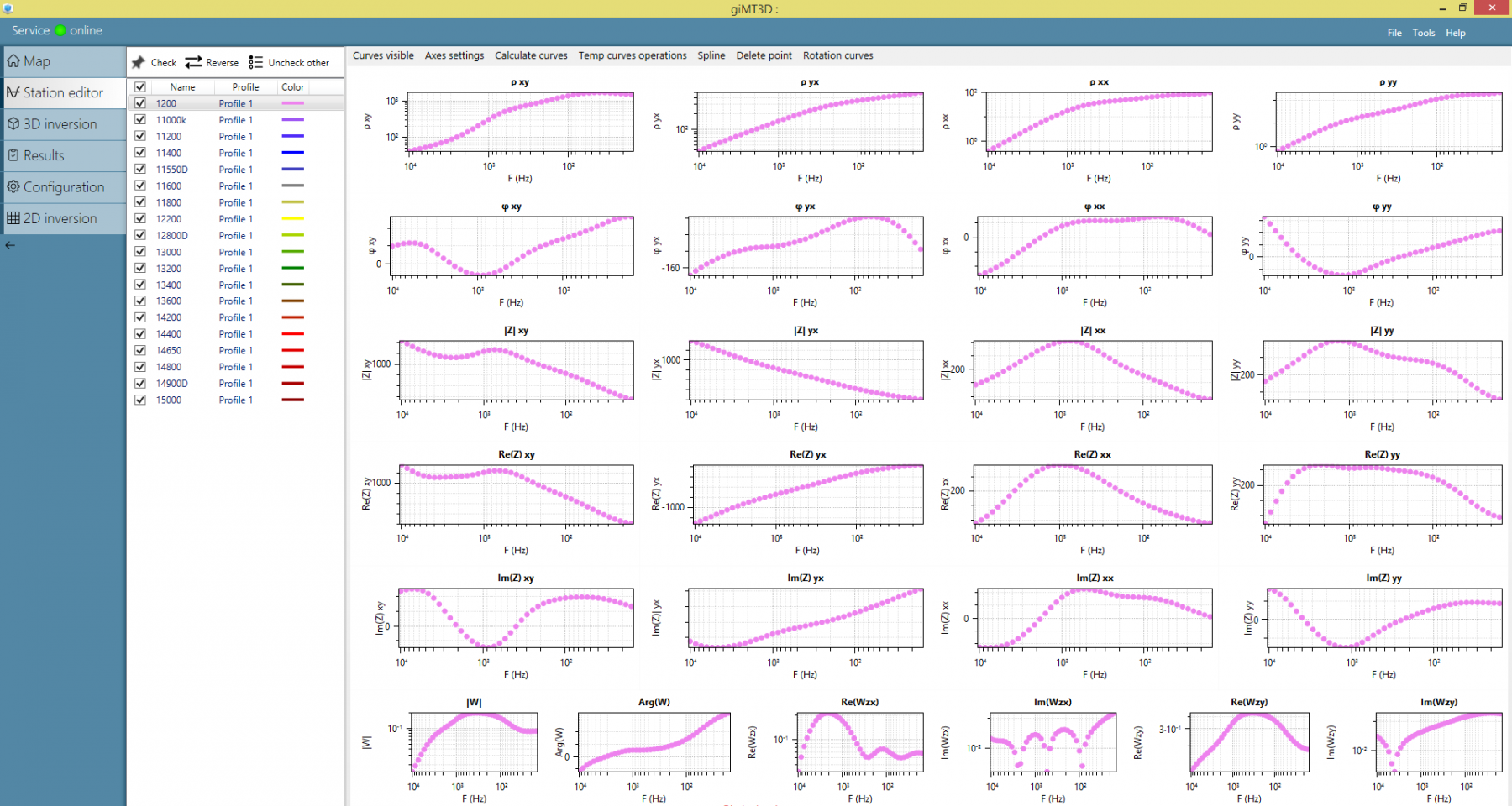

• Зондтау қисықтарын визуализациялау және келесі параметрлердің псевдоразрездерін құру:
  • МТ-жауап беру функциялары (импеданс модулі, импеданс фазасы, көрінетін кедергі)
  • МВ-жауап беру функциялары (типпер матрицасының нақты және жалған бөліктері)
  • Көлденең магниттік және теллурикалық тензорларды
  • Амплитуданың және фазаның мәндері

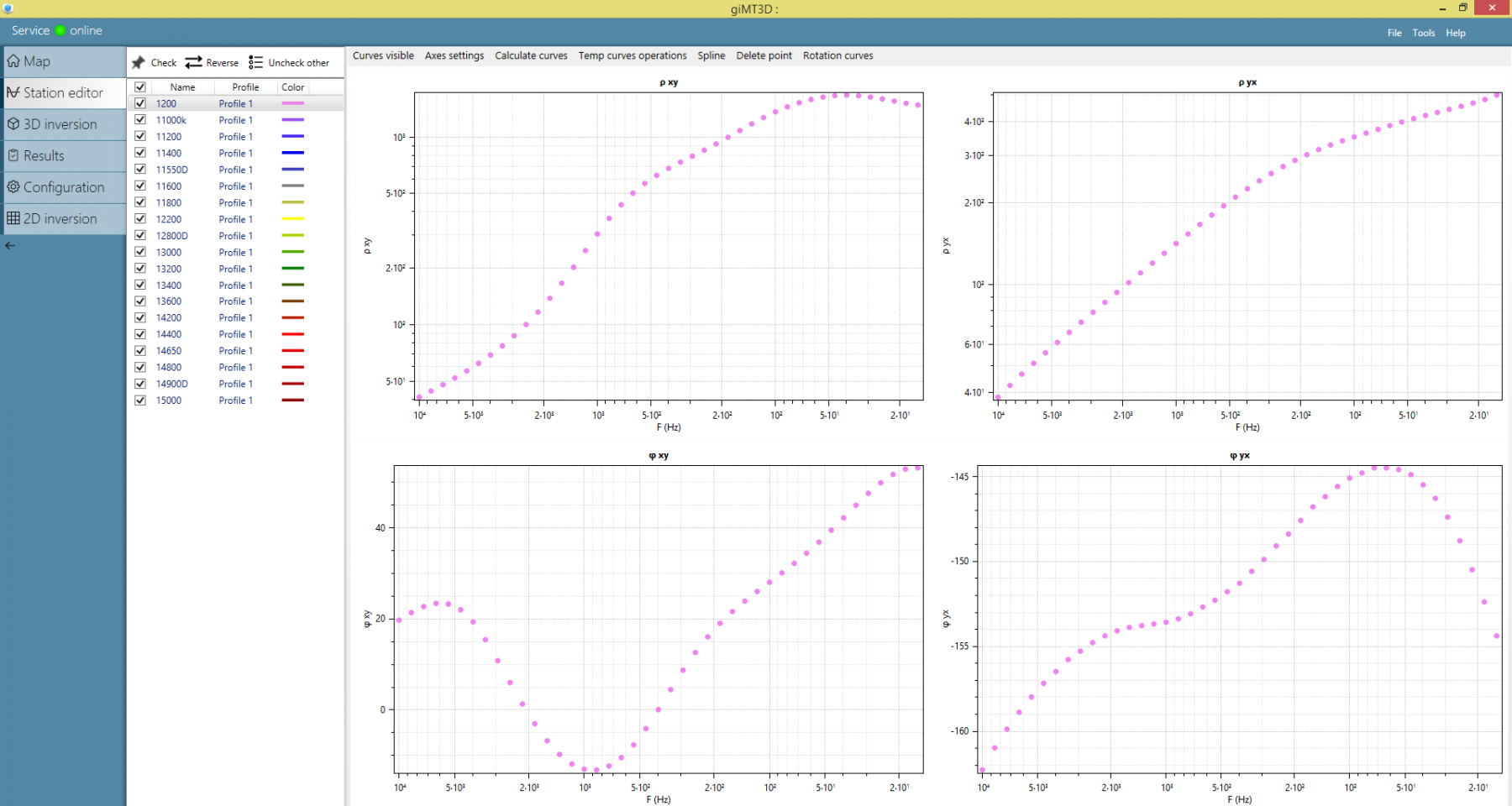

• Зондтау қисықтарын, оның ішінде дисперсиялық арақатынасты ескере отырып редакциялау:
  • Қисықтарды ерікті бұру
  • Инверсия және фазаның ауысуы
  • Нүкте салмақтарын бере және есепке ала отырып, жиіліктердің біркелкі логарифмдік торында тегіс берілген дәрежедегі сплайндарды құру
  • Дисперсиялық арақатынастарды - фаза мен импеданс модулінің өзара байланыстарын есепке алу мүмкіндігімен редакциялау
• Деректермен жұмыс істеуге ыңғайлы құралдары бар өлшеу редактор-кестесі, көрсету үшін пикеттерді сұрыптау, қосу/сөндіру
• Жиілікке байланысты алаң бойынша үлгіні іріктеудің байланыссыздығын көрсету

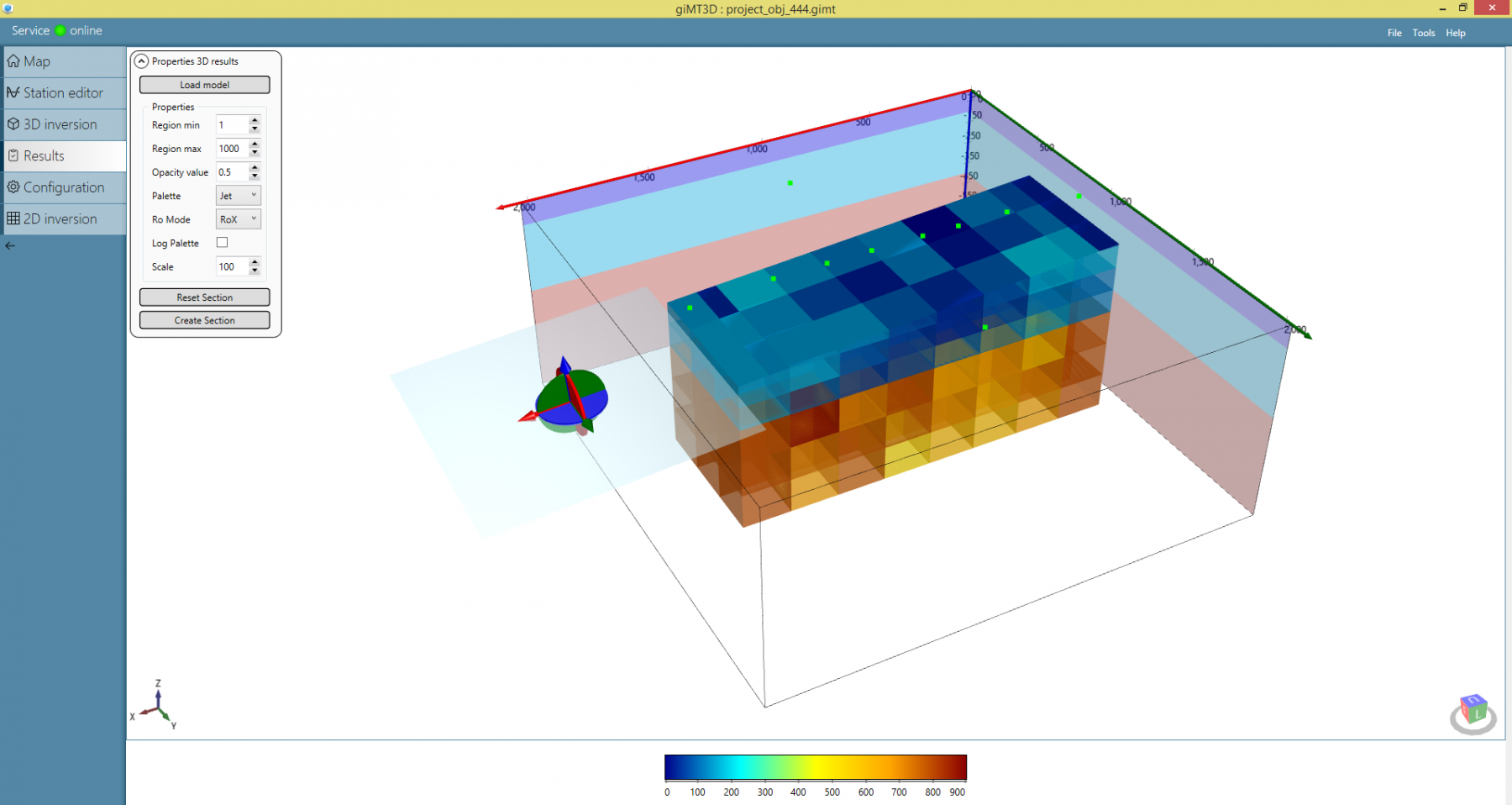

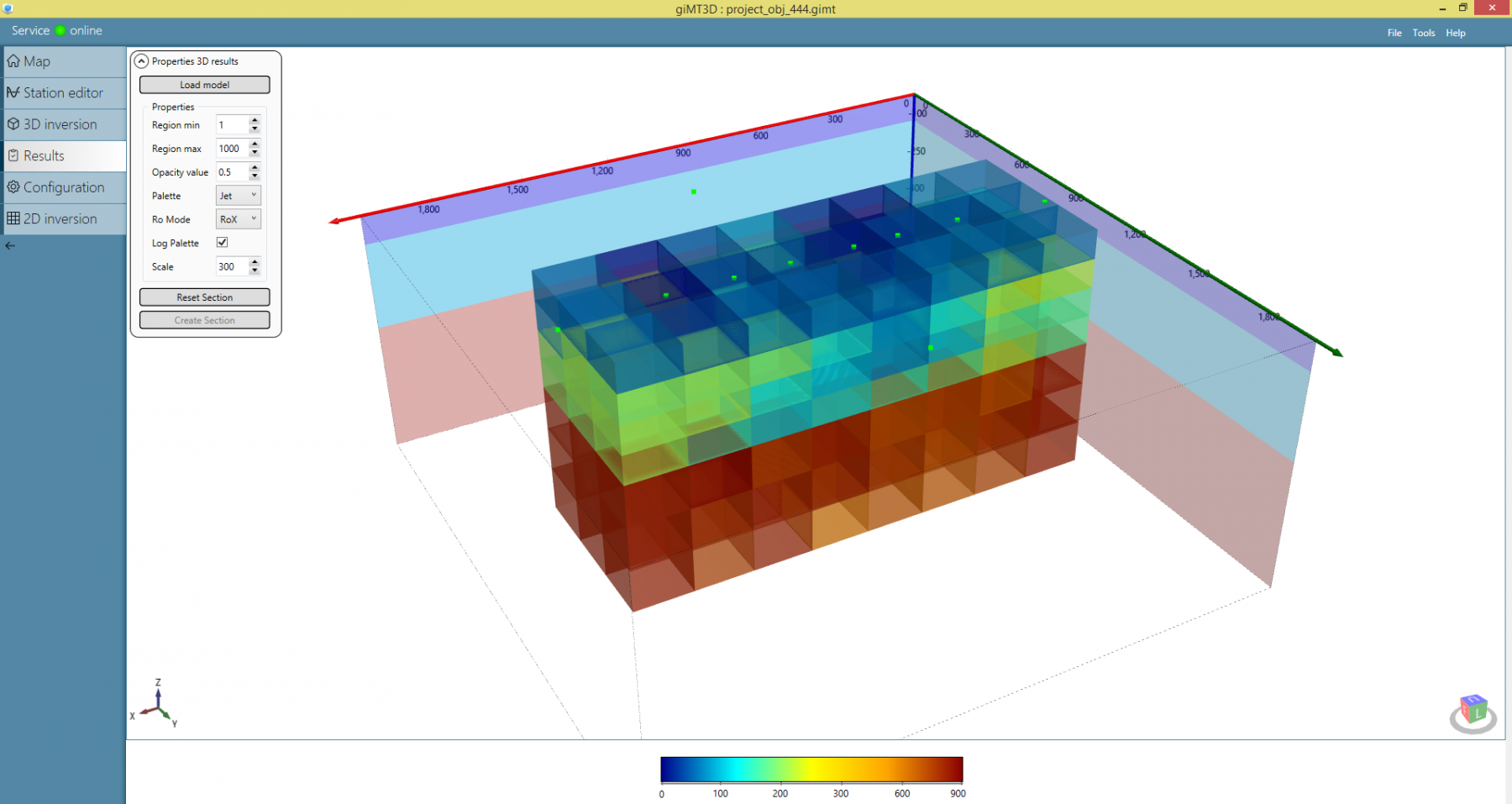

• БЭЖ 3D бөлуді визуализациялау
• БЭЖ мәніне байланысты модель салаларының ашықтық режимін таңдау
• 3D үлгілердің еркін қималарын құру және визуализациялау
• 2D үлгілерді интерполяциялау нәтижелері бойынша БЭЖ 3D бөлуді визуализациялау
• Түстер палитрасының кең таңдауы
