SGD-SMH96M SPRUTIII сейсмикалық станциясы
SGD-SMH96 телеметриялық станциясы - жер бетіндегі микросейсмикалық сигналдарды үздіксіз жазуға және континенттік көмірсутектерді өндіруді бақылау үшін қолданылады.

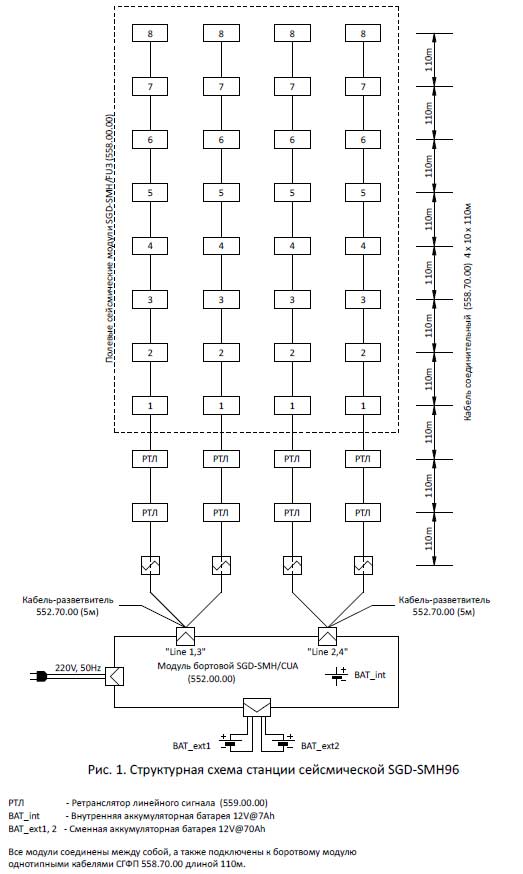

Тіркеу жүйесі бірнеше ретрансляторлар арқылы ұзындығы 110 м бір типті кабельдер арқылы қосылған борттық және далалық модульдерден тұрады. Бір немесе үш компонентті сейсмикалық датчиктер далалық модульдерге қосылған. Станцияның орналасуы төмендегі суретте көрсетілген.
Станция кез келген SGD телеметрия жүйесінің бөлігі ретінде жұмыс істеуге қабілетті әмбебап борттық модульді қамтиды. Борттық модуль геофондардың өнімділігі мен параметрлерін тексереді, деректерді тіркеуді, жазуды және визуализациялауды жүзеге асырады. Қайталау модулі басқару командаларын, деректерді беру және өріс және борттық модульдер арасында синхрондау функциясын орындайды. Жазу кезекпен екі алынбалы картада жүзеге асырылады, оларды жазуды тоқтатпай өзгертуге болады, деректер SEG-Y форматында сақталады (биттік жазу схемасы файлда ұсынылған). Станция сыртқы батареядан қуат алады, ішкі батарея батареяны ауыстырған кезде ғана пайдаланылады.
Жинақ:
- SGD-SMH/CUA борттық модулі
- SGD-SMH/FU3 немесе SGD-SMH/FU өріс модулі
- Үш немесе бір компонентті сейсмикалық датчик (SGD-SMH/G3 немесе SGD-SMH/G)
- SGD-SMH/TR ретранслятор модулі
- Аккумуляторлық батареялар блогы 12 В, 75 А * сағ
Қосымша:
- SGD-BC30002 зарядтағышы
- SGD-TG геофонды сынаушы
Қосымша алынады:
Көп ауқымды бақылауларды орындау үшін телеметрия бөлімдерінің қосымша жинағын сатып алған жөн.
|

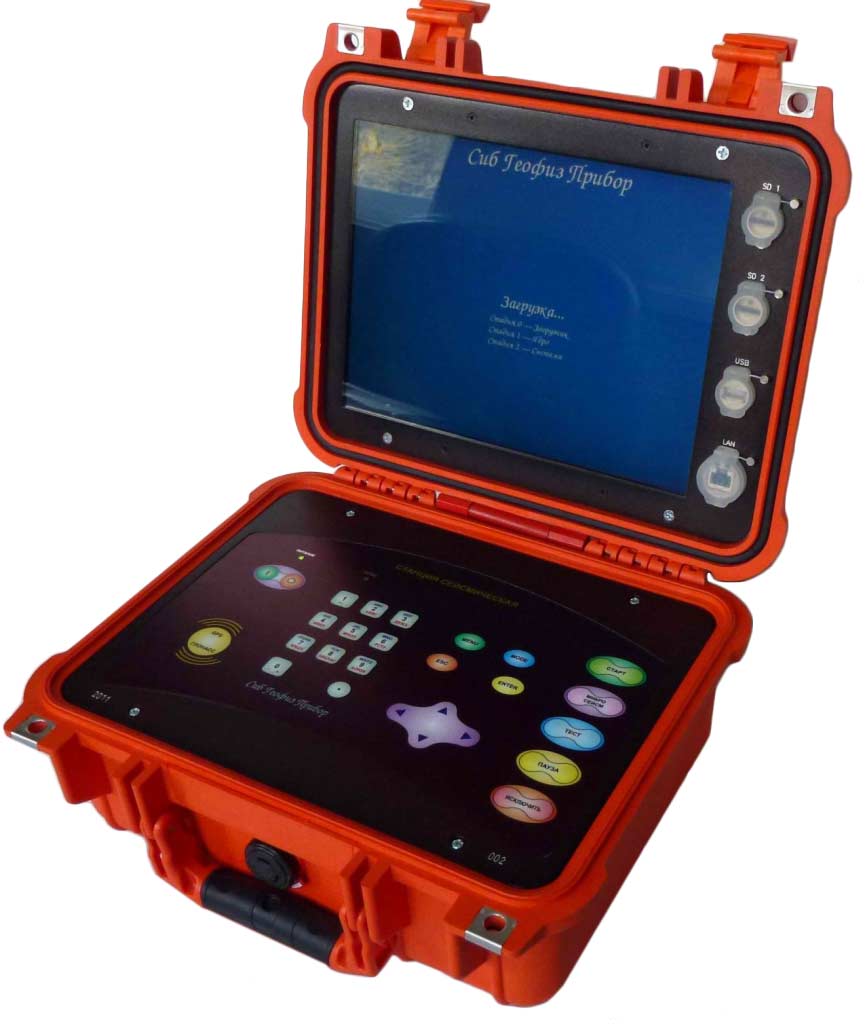

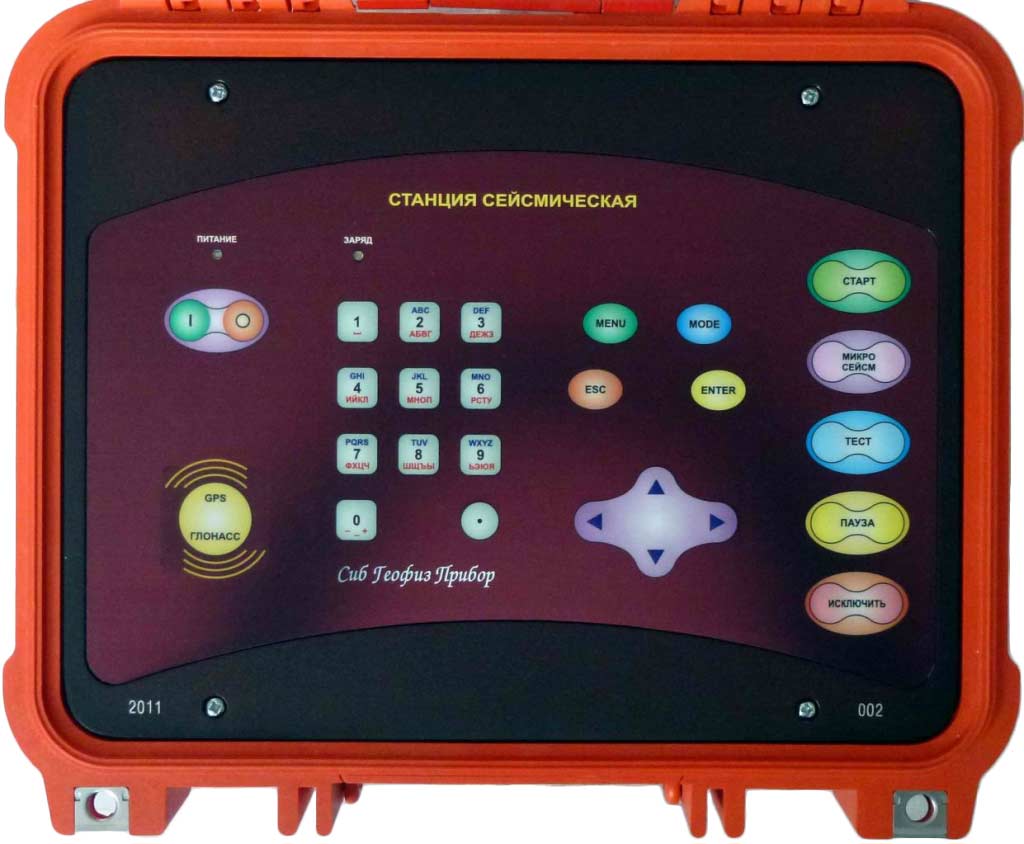

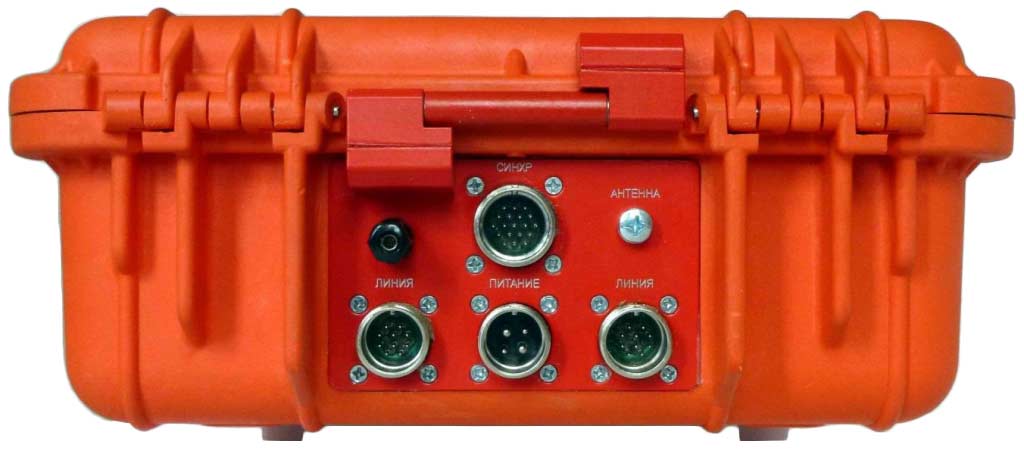

Борттық SGD-SMH/CU модульі |
|
|
T = 0,5 мс кезіндегі тіркеу каналдарының максималды саны |
192 |
|
Өріс модульдерін қосуға арналған байланыс желілерінің саны (ПМ) |
4 |
|
T = 0,5 мс кезінде бір байланыс желісіне қосылған ПМ максималды саны |
16 |
|
Мәліметтерді тасымалдау жылдамдығы және басқару командалары |
8192 кбит/сек |
|
Деректерді тіркеу режимі |
Үздіксіз |
|
Т= 1 мс и SD Card = 64 GB кезіндегі үздіксіз деректерді жазу ұзақтығы |
48 сағат |
|
Басқарушы микропроцессор |
Colibri T20 512MB IT |
|
Операциялық жүйе |
LINUX |
|
Деректер үшін тұрақты емес SD картасының сақтау сыйымдылығы |
≤ 32 ГБайт |
|
Түсті графикалық дисплей ажыратымдылығы NL10276BC24-21F |
1024 × 768 |
|
USB 2.0 интерфейсі |
1 |
|
ETHERNET 10/100 Мбит/с интерфейсі |
1 |
|
GPS/GLONASS навигациялық жүйесі (*сыртқы, RS-232/RS-485 интерфейсі) |
сыртқы |
|
Батареяның номиналды шығыс кернеуі |
12 В |
|
Кіріктірілген батареяның номиналды сыйымдылығы |
8.5 А*сағ |
|
Жиілігі 47-63 Гц айнымалы ток желісінен қуаттану кернеуі |
187÷264 В |
|
Толық зарядсызданған батареяны зарядтау уақыты |
≤ 14 сағ |
|
Өріс модульдерін қуаттандыруға арналған номиналды шығыс кернеуі |
48 ± 0.5 В |
|
Сыртқы тұрақты ток көзінен қуаттану кернеуі |
11÷15 В |
|
МЭК 529-89 CEI 70-1 EN 60529 бойынша қорғаныс дәрежесі |
IP66/ IP67* |
|
Жұмыс температурасы |
-30 ÷ +60 °С |
|
Өлшемдері |
340×295×152 мм |
|
Массасы |
8.5 кг |
|

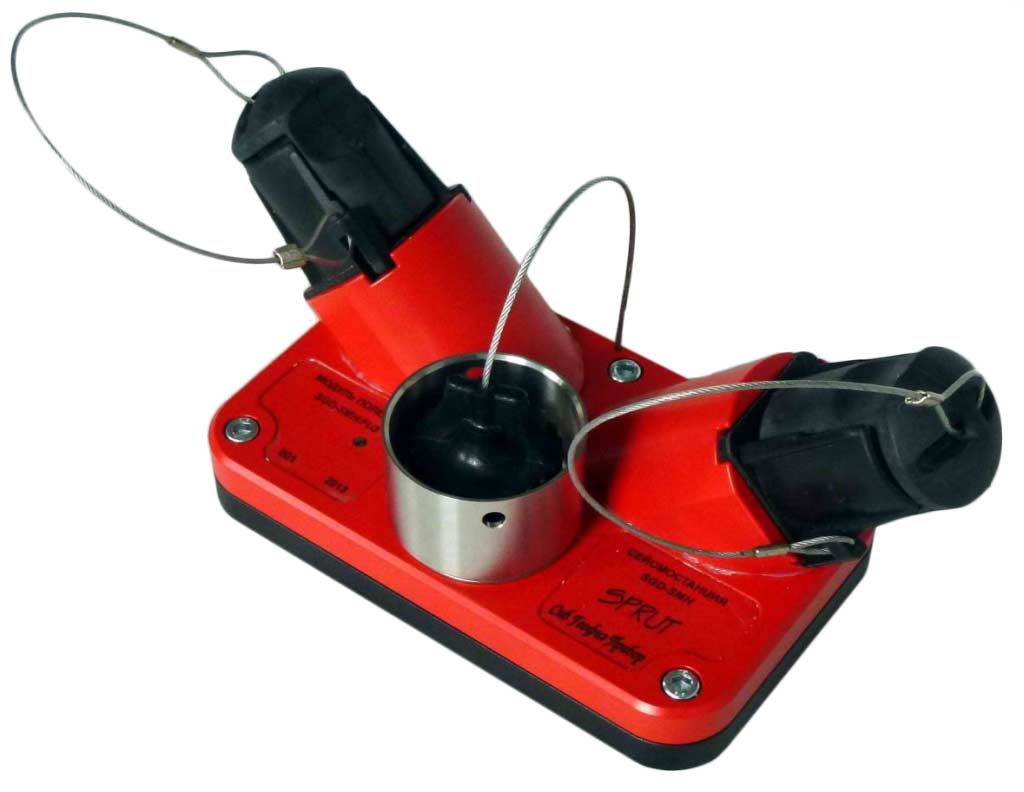

SGD-SMH/FU және SGD-SMH/FU 3 далалық модульдері |
|
|
Тіркегіш каналдарының саны |
1/3 |
|
Ku=128 және T= 2 мс кезінде жазу каналының ішкі шу деңгейі |
<0.15 мкВ |
|
Жазу каналының алдын ала күшейту коэффициенті |
1, 8, 16, 32, 128, 512, 1024 және 4096 дБ |
|
Сигналдарды қабылдаудың лездік динамикалық диапазоны |
> 110 дБ |
|
Еңгізілген синфаза сигналын қабылдамау коэффициенті |
> 85 дБ |
|
Жазылған сигналдың жиілік диапазоны (-3 дБ деңгейінде) |
0...245 (490, 980, 1960) Гц |
|
Жазылған сигналдың кванттау периоды |
2, 1, 0.5 және 0.25 мс |
|

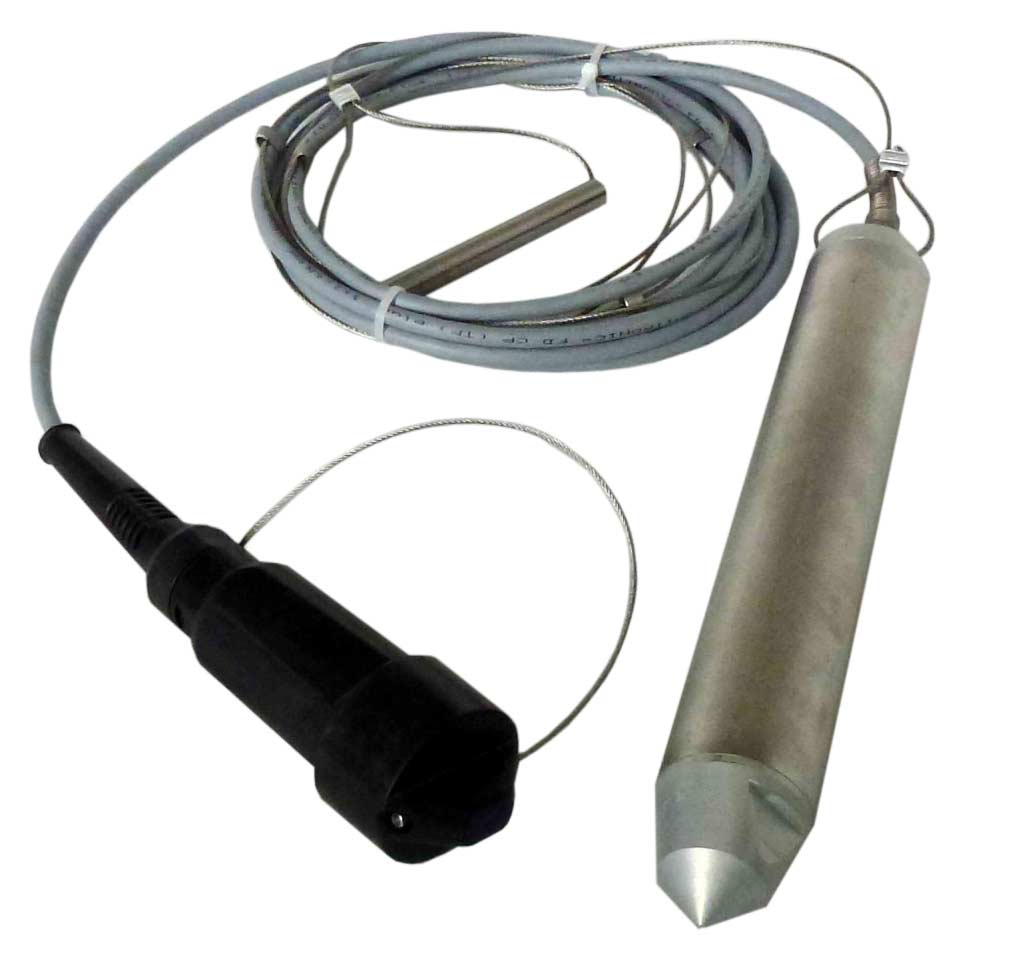

Үш компонентті SGD-SMH-G сейсмикалық сенсоры |
|
|
Сейсмикалық өрісті X, Y, Z бойынша тіркеу компоненттерінің саны |
3 |
|
Сейсмикалық өрістің бойлық (Z) толқындарын жазуға арналған геофон түрі |
GS-20DX |
|
Сейсмикалық өрістің бойлық (Х және У) толқындарын жазуға арналған геофонның түрі |
GS-20DX-2B |
|
Әрбір датчиктің компонентінің табиғи жиілігі |
10 ± 0.5 Гц |
|
Сенсорлық сейсмикалық сигналды жазу жиілігі |
> 250 Гц |
|
Датчиктердің тербеліс тежеу коэффициенті |
0.7 ± 0.035 |
|
Сенсорды түрлендіру(сезімталдық) коэффициенті |
39.52 ± 4 В/м/сек |
|
12 Гц жиілігінде датчиктің гармоникалық бұрмалану коэффиценті |
< 0.2 % |
|
Қосқыш кабель ұзындығы |
> 4 м |
|
Қорғаныс дәрежесі |
IP67 |
|
Жұмыс температурасы |
-40 ÷ +70 °С |
|
Өлшемдері (кабельсіз) |
< Ø50 × 315 мм |
|
Массасы |
< 2.6 кг |
|
Бір компонентті SGD-SMH-G сейсмикалық сенсоры |
|
|
Геофондар саны |
3 |
|
Сейсмикалық өрістің бойлық (Z) толқындарын жазуға арналған геофон түрі |
GS-20DX |
|
Әрбір датчиктің компонентінің табиғи жиілігі |
10 ± 0.5 Гц |
|
Сенсорлық сейсмикалық сигналды жазу жиілігі |
> 250 Гц |
|
Датчиктердің тербеліс тежеу коэффициенті |
0.7 ± 0.035 |
|
Сенсорды түрлендіру(сезімталдық) коэффициенті |
59.28 ± 6 В/м/сек |
|
12 Гц жиілігінде датчиктің гармоникалық бұрмалану коэффиценті |
< 0.2% |
|
Қосқыш кабель ұзындығы |
> 1 м |
|
Қорғаныс дәрежесі |
IP67 |
|
Жұмыс температурасы |
-40 ÷ +70 °С |
|
Өлшемдері (кабельсіз) |
< Ø40 × 216 мм |
|
Массасы |
< 0.6 кг |
