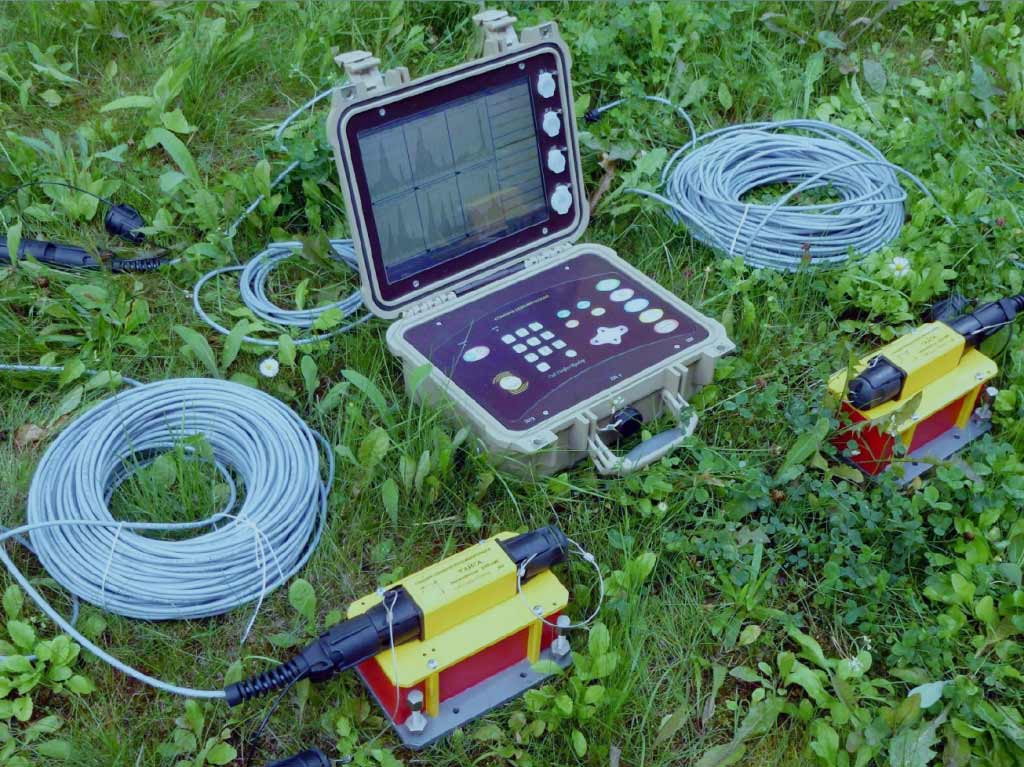

SGD-SME TAIGA U микросейсмикалық мониторингқа арналған станциясы

SGD-SME/FU3"TAIGA" өрістік модульі

Пьезоэлектрлік сейсмо-қабылдағыш типі

А1638

Сейсмикалық сигналдарды жазу арналарының саны

3

Сигнал жиілігіндегі түрлендіру коэффициенті 20 Гц

0.34 ± 0.4 В/м/с²

-3 дБ деңгейінде сенсормен жазылған сигналдың жиілік диапазоны (өткізу жолағы).

0.1 ÷ 400 Гц

0,1 ÷ 400 Гц жиілік диапазонында сенсордың меншікті шу деңгейінің тиімді мәні

2*10-3 м/с2 ден көп емес

Көлденең сигналдың салыстырмалы түрлендіру коэффициенті

≤ 6%

20 Гц сигнал жиілігіндегі сенсорлық арналардың электрлік калибрлеу коэффициенті

0.25 ÷ 5

Калибрлеу кірісінің кіріс кедергісі

≥ 1000 Ом

Датчиктің шығыс сигналының тұрақты кернеуінің құрамдас бөлігі

≤ 70 мВ

Тұрақты ток көзінен сенсордың қуаттану кернеу диапазоны

± 5 ÷ 12 В

Датчиктің тұрақты ток тұтынуы

≤ ± 3.5 мА

Датчиктің жұмыс температурасының диапазоны

--40 ÷ +50 °С

Датчиктің жалпы өлшемдері артық емес

70×70×53 мм

Датчик массасы

0.3 кг

Күшею коэффиценті Ku=2000 және кванттау жиілігі Fd=128Гц кезінде жазу арнасының ішкі шу деңгейі

≤ 1.2 мкВ

Күшейткіштің алдын ала күшею коэффиценті Ku = 1 және кіріс сигналының жиілігі 16 Гц кезінде кіріс сигналының максималды кернеуі Umax

≤ ± 2.5 В

±1% дәлдікпен арнаның алдын ала кірісін (Ku) жазу

1, 2, 5, 10, 20, 50, 100, 200, 250, 500, 1000 и 2000

Сигналдарды қабылдаудың лездік динамикалық диапазоны

≥ 110 дБ

Еңгізілетін синфаза сигналын басу коэффициенті

> 85 дБ

-3 дБ деңгейінде жазылған сигналдың жиілік диапазоны (өткізу жолағы)

0.1 ÷ 25 (30) Гц

16 Гц жиіліктегі мәнге қатысты амплитудалық-жиілік сипаттамасының (АЧХ) біркелкі еместігі

≤ ± 1 дБ

АСТ биттерінің саны

24

Жазылған сигналдың кванттау жиілігі

128, 256, 512 и 1024 Гц

Сигналды кванттау Fd=128 Гц жиілігінде жазу арнасының сызықты емес бұрмалану коэффициенті

≤ 0.001 %

Мәліметтерді қабылдау және жіберу каналдарының басқару және синхрондау командаларының саны

2

Мәліметтерді, басқару және синхрондау командаларын қабылдау және беру (өткізу) интерфейсі мен протоколы

Арнайы

Мәліметтерді беру, басқару командалары және синхрондау жылдамдығы

2048 кбит/сек

Байланыс желісінің ұзындығы (қосқыш кабелі)

≤ 300 метров

Жазу құрылғысының сенімділігінің негізгі көрсеткіштері:

- ақаулар арасындағы орташа уақыт: ≤ 2000 сағ

- орташа қызмет ету мерзімі: ≤ 6 жыл

- орташа жарамдылық мерзімі: ≤ 3 жыл

Тұрақты токтың электрмен жабдықтау кернеуінің диапазоны

24 ÷ 50 В

48 В кезінде тіркеушінің қуат шығыны:

- Күту режимі: ≤ 0,4 Вт

- Тiркеу режимi: ≤ 1,0 Вт

ГОСТ14254-96 бойынша регистратордың қауіпсіздік дәрежесі

IP66

Регистратордың жұмыс температурасы

--40 ÷ +70 °С

Регистратор өлшемері

200(230*)×150×145 мм

Регистратор массасы

≤ 2.7 кг

SGD-SME/CUA борттық модулі

Fd = 1024 Hz немесе Fd = 1000 Hz кезіндегі максималды тіркеуші каналдарынын саны

6 немесе 320

Өріс модульдерін (ПМ) қосуға арналған байланыс желілерінің саны

2

Бір желіге қосылатын максималды ПМ саны

50

Байланыс желісі бойынша мәліметтер меня басқару командаларын беруге арналған интерфейс және протокол

Арнайы

«Сейсмикалық қаттылық» әдісімен жұмыс істеу кезінде жазба режимінде байланыс желілеріндегі деректерді жіберудің және басқару командаларының максималды жылдамдығы

8192 кбит/сек

«Микросейсмдерді тіркеу» режимінде байланыс желілеріндегі деректерді жіберу және басқару командаларының максималды жылдамдығы

2048 кбит/сек

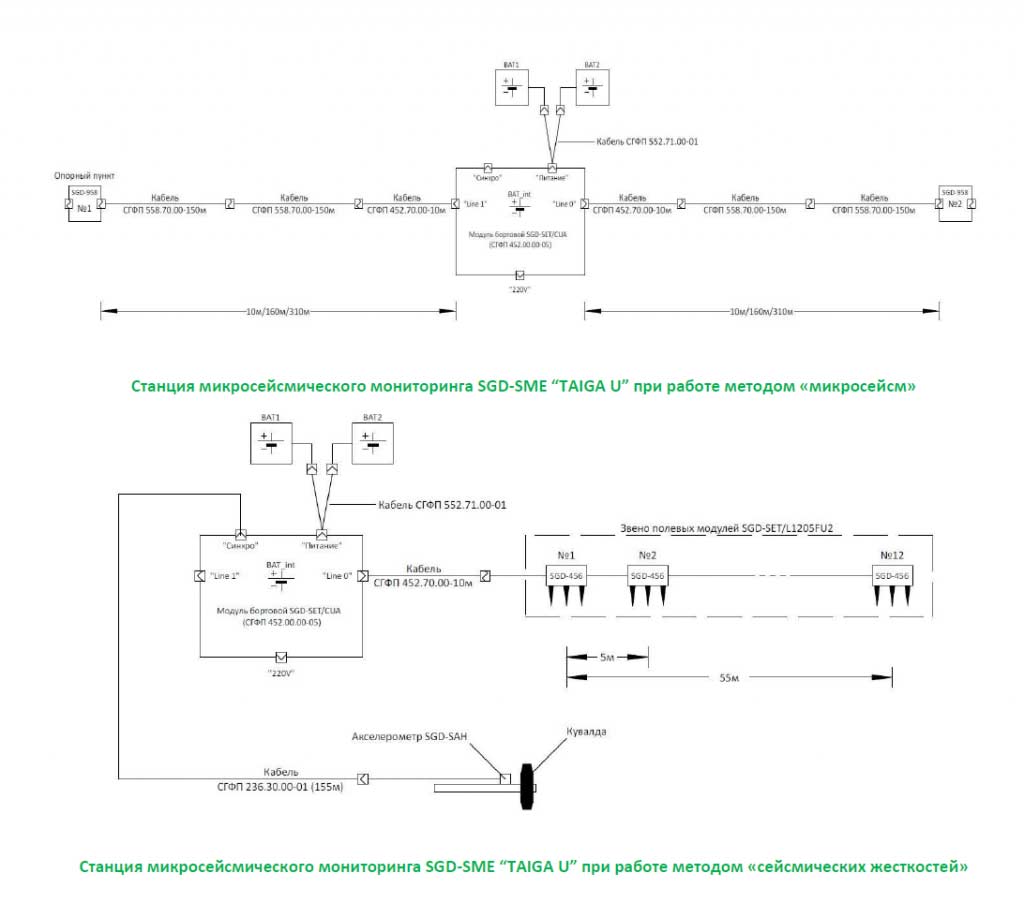

«Микросейсмикалық тіркеу» әдісімен жұмыс істегенде борттық модуль мен далалық модуль арасындағы, сондай-ақ екі көршілес өріс модулі арасындағы байланыс желісінің (кабельдің) ұзындығы

10 ÷ 310 метр

Деректерді тіркеу режимі

үздіксіз/орнатылған ұзындық

Кірістірілген бағдарламаны жаңартуға және стандартты сыртқы құрылғыларды қосуға арналған USB 2.0 интерфейстерінің саны (пернетақта, принтер, USB Memory Flash, т.б.)

1

ETHERNET 10/100 Мбит/с интерфейсінің саны

1

microSD жадын қосуға арналған интерфейстер саны

2

micro SDHC Card Class типті бір интерфейске қосылған жад модулінің ең үлкен жады сыйымдылығы

64 GB

Басқару микрокомпьютері

Colibri T20 512MB IT

Операциялық жүйе

LINUX

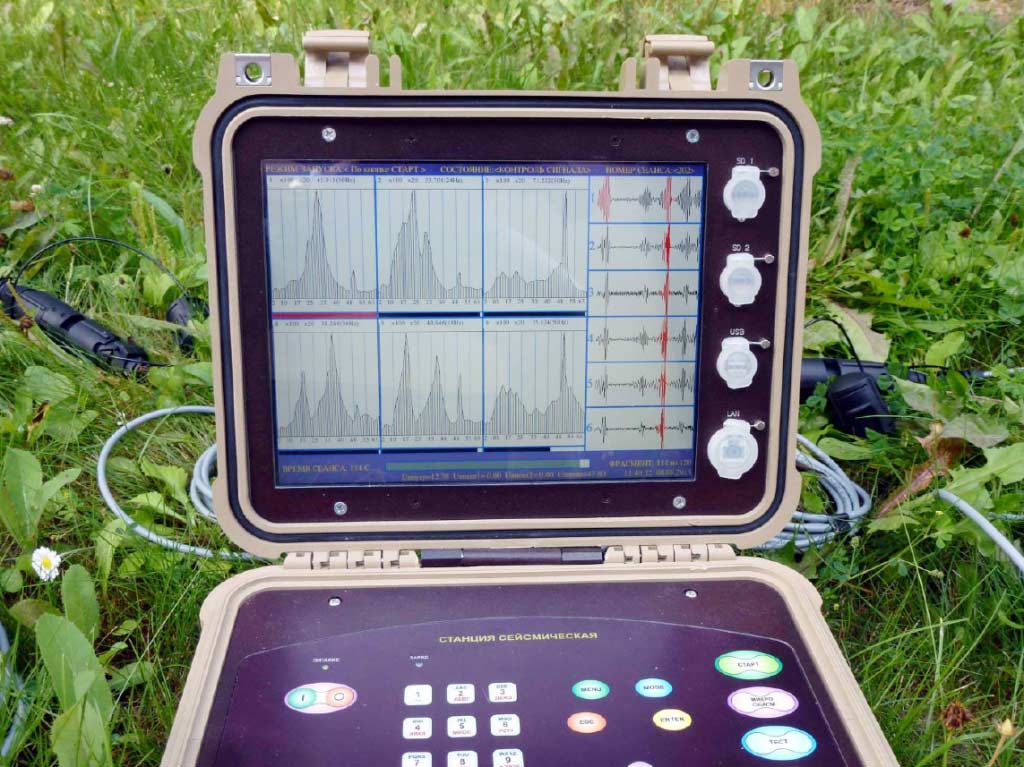

1024*768 пиксель рұқсатымен түрлі-түсті графикалық дисплей түрі

12.1” SVGA NL10276BC24-21F

Арнайы мөрленген тақта пернетақтасындағы пернелер саны

26

Кіріктірілген герметикалық қорғасын-қышқылды аккумулятор түрі

DELTA HR 12 – 34W («12 В, 8,5 А*сағ»)

Толық зарядсызданған батареяны зарядтау уақыты

≤ 14 сағ

Массасы

0.8 кг

Өріс модульдерін қоректендіру үшін тұрақты ток көзінің номиналды шығыс кернеуі

48 ± 1 В

Борттық модульдің негізгі сенімділік көрсеткіштері

- ақаулар арасындағы орташа уақыт: ≥ 2000 сағ

- орташа қызмет ету мерзімі: ≥ 6 жыл

- орташа жарамдылық мерзімі: ≥ 3 жыл

Борттық модульдің айнымалы ток желісінен берілетін кернеу диапазоны (F=47 ÷ 63 Гц)

187 ÷ 264 В

Тұрақты ток көзінен борттық модуль беру кернеуінің диапазоны

11 ÷ 15 В

Бір уақытта қосылған сыртқы тұрақты ток көздерінің саны (батарея жинақтары)

2

Тіркеу режимінде/тіркеу режимінде борттық модуль арқылы қуат тұтыну және тұрақты ток көзінен ішкі батареяны зарядтау

Экранның максималды жарықтығында:

≤ 15 / 31 Вт

Номиналды дисплей экран жарықтығында

≤ 10 / 26 Вт

Дисплей экранының артқы жарығы өшірілген кезде

≤ 4 / 20 Вт

Жазу және жазу режимінде ішкі батареяны зарядтау кезінде бір борттық модуль және он екі өріс модулі арқылы қуат тұтыну:

Айнымалы ток желісінен:

≤ 40 / 50 Вт

Тұрақты ток көзінен

≤ 24 / 40 Вт

12 В / 17 Ah борттық модуль дисплей экранының номиналды жарықтығында және 20±5°C температурасында бір борттық модульдің және бір батарея жинағынан он екі өріс модулінің үздіксіз жұмыс істеу ұзақтығы

≥ 12 сағ

Жұмыс/тасымалдау жағдайындағы қорғаныс дәрежесі

IP66/ IP67

Борт-модульдің жұмыс температурасы

-30 ÷ +60 °С

Борт-модульдің өлшемдері

≤ 340×295×152 мм

Борт-модульдің массасы

≤ 8.5 кг

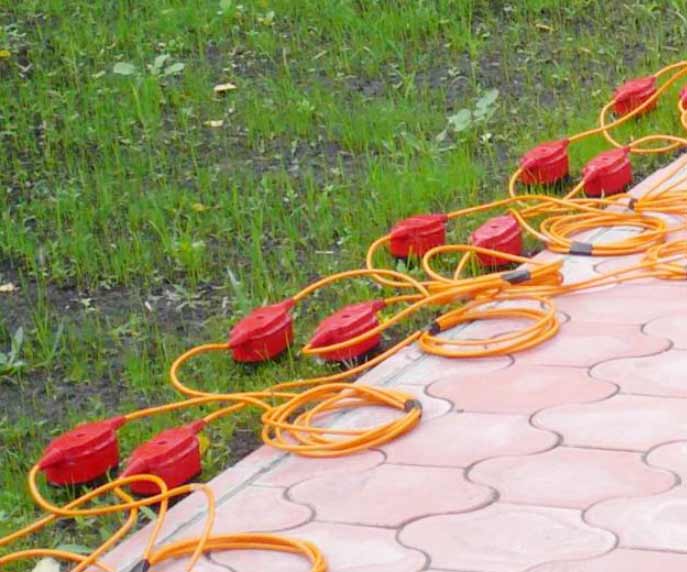

SGD-SET/L0802FU2 өріс модулінің сілтемесі

Сілтемедегі өріс модульдерінің саны

8

Сілтемедегі өріс каналдарының саны

16

Өріс бірліктері арасындағы номиналды қашықтық

2.5 м

Қуаттану кернеуі

10 ÷ 48 В

Күту/тіркеу режимдеріндегі ең көп қуат тұтынуы

≤ 3 / 4.4 Вт

Өріс модульдерінің негізгі сенімділік көрсеткіштері

- ақаулар арасындағы орташа уақыт: ≥ 2000 сағ

- орташа қызмет ету мерзімі: ≥ 6 жыл

- орташа жарамдылық мерзімі: ≥ 2 жыл

ГОСТ 14254-96 бойынша қорғаныс

IP67

Жұмыс температурасы

-40 ÷ +70 °С

массасы

10 кг
