QuantumMag жаяу жүргіншілерге арналған кванттық магнитометрі

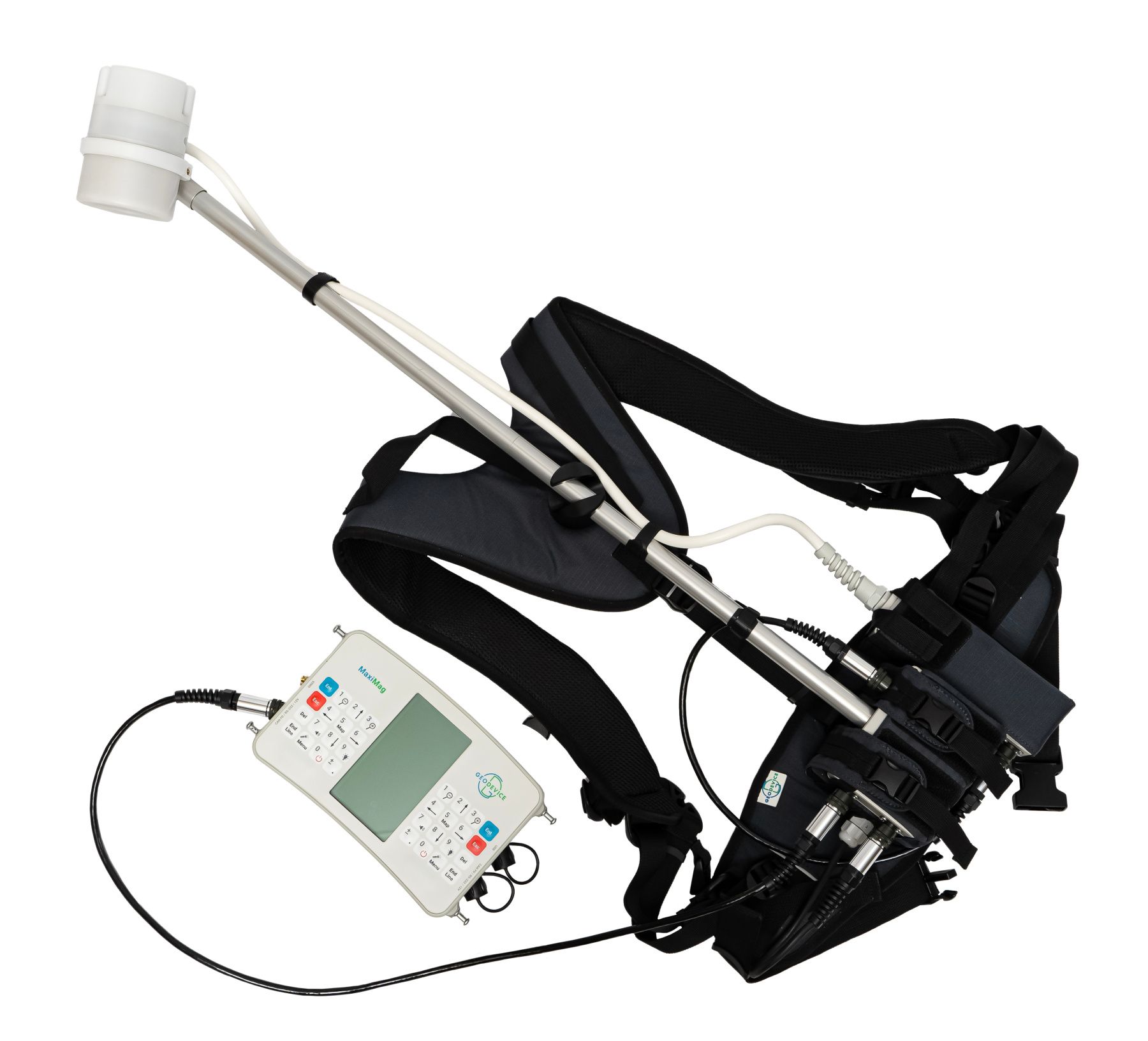

QuantumMag — ең жақсы дәл кванттық цезий магнитометрлерінің бірі. Құрылғы жоғары дәлдікпен, яғни, 0.01 нТл сезімталдығымен және секундына 10 өлшемге дейінгі жылдамдықпен геомагниттік өрістің толық векторлық модулін өлшеуге мүмкіндік береді және әлемдегі ең жеңіл магнитометр болып табылады. QuantumMag – далалық жаяу түсірілімде, автономды немесе қашықтағы магнитовариация станциясы ретінде қолданылады. Шудан қарсы жоғары қорғаныс және градиентке төзімділік жоғары өндірістік кедергілер жағдайында өлшеуге мүмкіндік береді. Деректерді графикалық визуализациялау және жұмыс жылдамдығы құрылғыны терең металл детекторы ретінде пайдалануға мүмкіндік береді, бұл әсіресе әскери-тарихи қозғалысының іздеудің немесе байланыс орындарын іздеудің мәселелерін шешуде ыңғайлы. Датчиктің бірегей дизайны оны түсірілімде артқы жағына бекітуге немесе иық белдігіне іліп қоюға мүмкіндік береді.
Ішкі немесе сыртқы GNS қабылдағыш және GPSex опциясы
Бақылау пункттерін координаталық байланыстырыуы далалық магнитометр мен МВС уақытша синхрондау қашықтан басқару пультіне енгізілген мультисистемалық GNNS қабылдағышымен қамтамасыз етіледі. Кейбір жағдайларда сыртқы спутниктік қабылдағышты қосу қажет – QuantumMag стандартты NMEA-0183 протоколын қолдайды және RS-232 қосылымы арқылы көптеген навигациялық құрылғыларға оңай қосыла алады. GPSex опциясын тапсырыс берсеніз, сіз Garmin GPSMAP 78 навигаторын стандартты QuantumMag планшеттік қашықтан басқару құралына бекіту және қосу үшін кронштейн және сыммен аласыз.
Магнитовариациялық станция ретінде
Жоғары сезімталдық пен өлшеу жылдамдылығы, төмен қуат тұтыну, спутниктік сигнал бойынша уақытты синхрондау, деректерді тұрақты жадқа сақтау және оларды USB немесе RS-232 арқылы нақты уақытта жүктеу мүмкіндігі, және Интернет желісі арқылы тарату, QuantumMag-ты дербес немесе қашықтағы магнитовариациялық станциясына айналдырады. Егер сіз осындай тапсырмаларға арналған құрылғыны таңдасаңыз, SmartMag ең жаңа портативті оверхаузерлік магнитометріне назар аударуды ұсынамыз.
Метрология – жоғары дәлдіктің кепілі
QuantumMag өлшеу құралдарының мемлекеттік тізіміне 77289-20.нөмірімен енгізілген. Біз шығаратын әрбір магнитометр өлшенетін өрістердің барлық диапазонында метрологиялық сынақтардан өтеді. Біз кездейсоқ қатенің (шудың) орташа квадраттық ауытқуын, абсолютті дәлдікті және "бағдарлық" қатесін бақылауда ұстаймыз. Барлық QuantumMag магнитометрлері магниттік индукцияның аттестатталған өлшемінде алынған калибрлеу немесе тексеру туралы куәлігімен бірге келеді. Метрологиялық сынақтар өлшенетін деректердің дәлдігі мен дұрыстығына кепілдік береді.
Quantummag магнитометрлерінің соңғы буынының айрықша ерекшеліктері:
- Өлшенетін өрістің кеңейтілген түсірілім ауқымы: 15 000 ÷ 110 000 нТл
- Нақты уақыттағы деректерді трансляциялау арқылы обсерваторлық бақылауларды немесе қашықтағы МВС іске асыру мүмкіндігі
- Датчик Корпусы мен басқару пультінің жаңа герметикалық конструкциялары

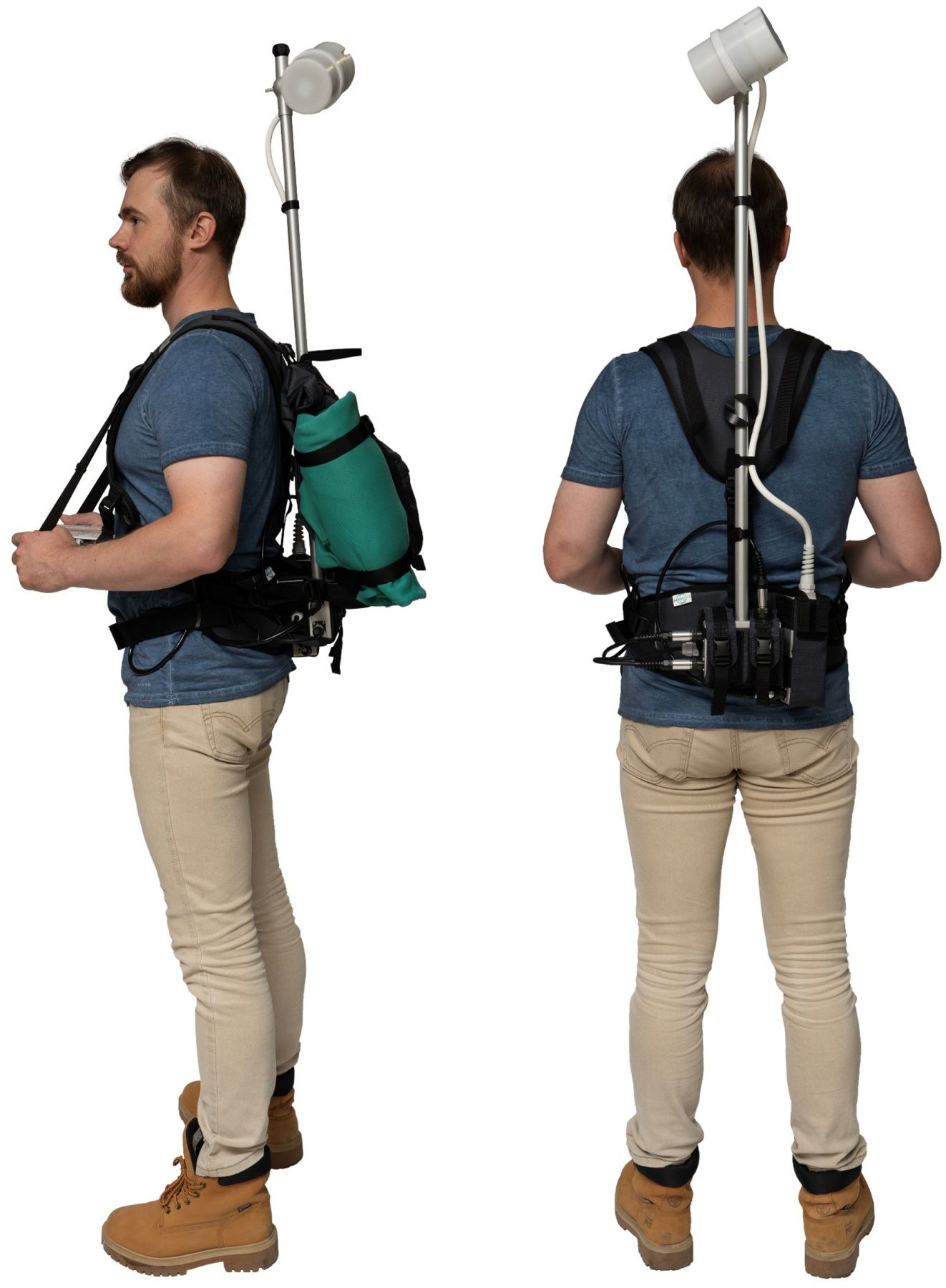

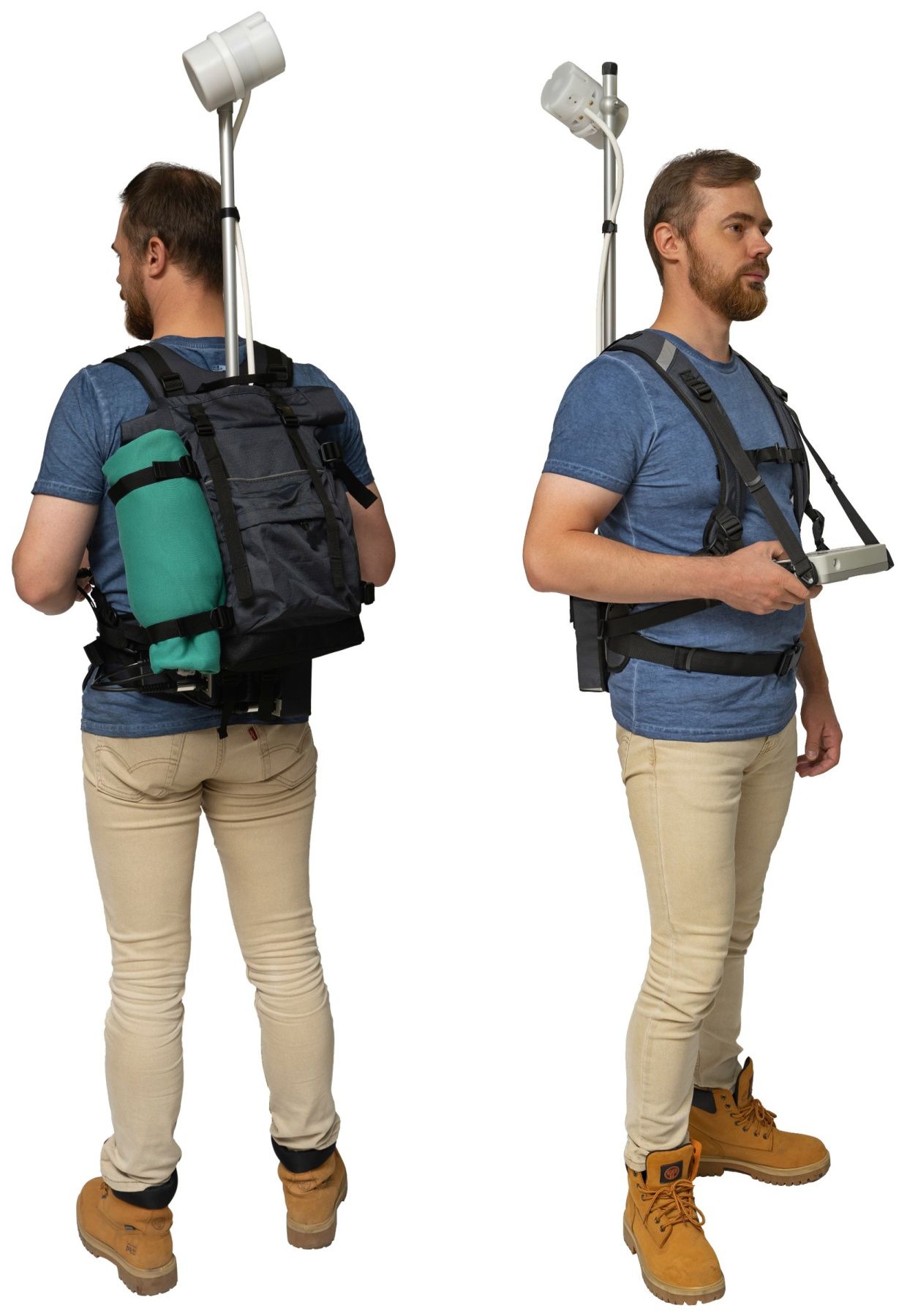

- Сенсорды арқа жағына немесе иық белдігіне ыңғайлы етіп орнатуға болады
- Жұмыс температурасының диапазоны (-40 ÷ +85 °C) бар Li-ion аккумуляторымен және әуе көлігімен тасымалдауға арналған қауіпсіздік сертификатымен бірге келеді
- Магнитометрді ұшақта қол жүгі ретінде тасымалдауға мүмкіндік беретін сенсордың жиналмалы нұсқасы
- Ішкі мультисистемалық GNSS қабылдағыш және сыртқы NMEA 0183 қосылымы
- ДК мен USB немесе RS-232 интерфейстері арқылы байланыс
- Деректерді жүктеуге арналған бағдарламалық жасақтаманы тарататын қосымша ішкі жады
- Ыңғайлы тасымалдау жағдайы
- Жаңа күшейтілген дизайн кабельдері
- Сенсорды иық белдігіне бекіту мүмкіндігі
- Сұраныс бойынша Windows ортасына арналған SDK API құрылғының жадына жазылған деректерді де, нақты уақыттағы өлшемдерді де жүктеуге мүмкіндік береді
- Әр өлшем үшін профиль нөмерін, пикетті, уақытты және координаттарды автоматты түрде енгізе отырып, аудандық немесе профильдік түсірілім жүргізу
- Дәлдікті жоғалтпай 0.1 сек циклмен үздіксіз өлшеу режимі
- Магнитовариациялық дербес немесе қашықтағы базалық станция өлшеу нәтижелерін тұрақты жадқа жазумен немесе оларды нақты уақыт режимінде түсірумен, соның ішінде Интернет желісі арқылы тарату үшін
- Өлшеу деректерінің графикалық көрсеткіші
- Орташа мәнді және ОКҚ есептеумен деректерді сақтамай өлшеу үшін тест режимі
- Деректер txt (ASCII) форматында сақталады
- Археологиялық зерттеулер
- Әскери-тарихи қозғалысын іздеу міндеттерін шешу
- Инженерлік ізденістер
- Қатты пайдалы қазбаларды іздеу және барлау
- Мұнай мен газға арналған ГБЖ
- Аймақтық ГБЖ
- Магниттік обсерваториялардағы бақылаулар

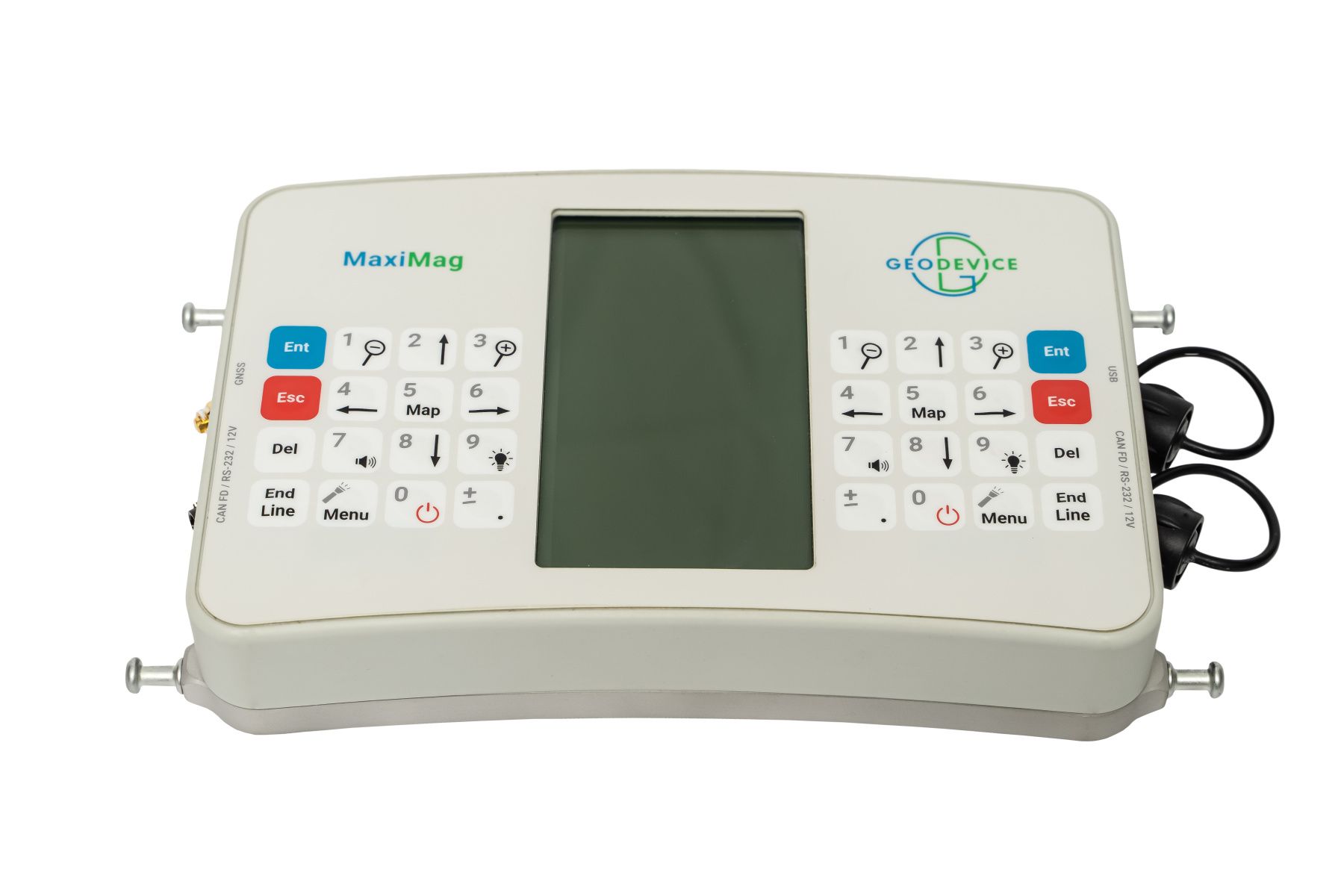

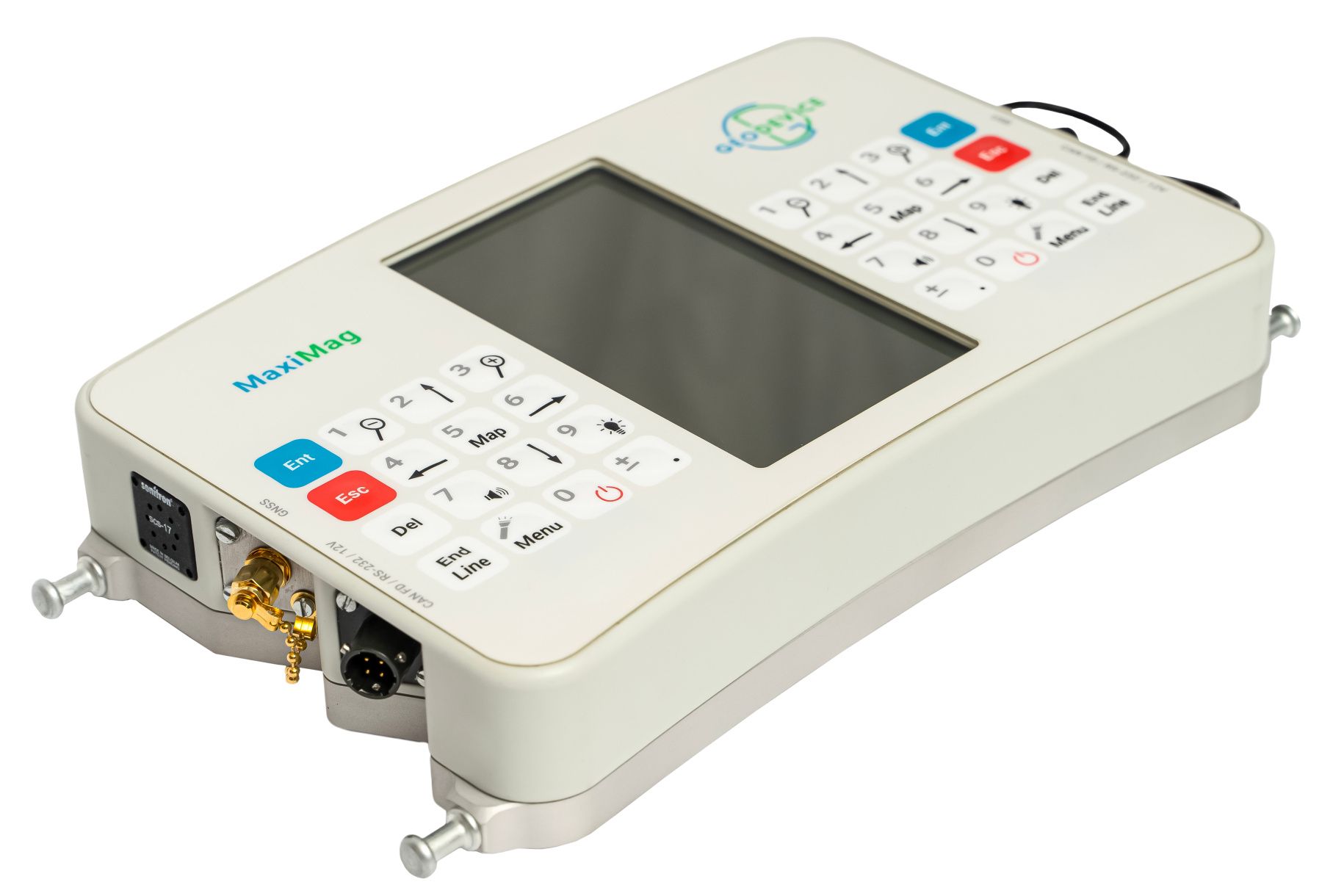

- Ішкі GNS қабылдағышы бар MaxiMag басқару пульті
- Электроника блогы бар CSmag кванттық сенсоры
- QuantumMag сандық интерфейс блогы
- Сенсор-пульт кабелі
- USB кабелі
- Қуат кабелі
- Батарея – 2 дана
- Зарядтағыш
- Құжаттама жиынтығы
- Тасымалдау кейсі
- SmartManager бағдарламалық жасақтамасы
- Сыртқы GNSS қабылдағышы

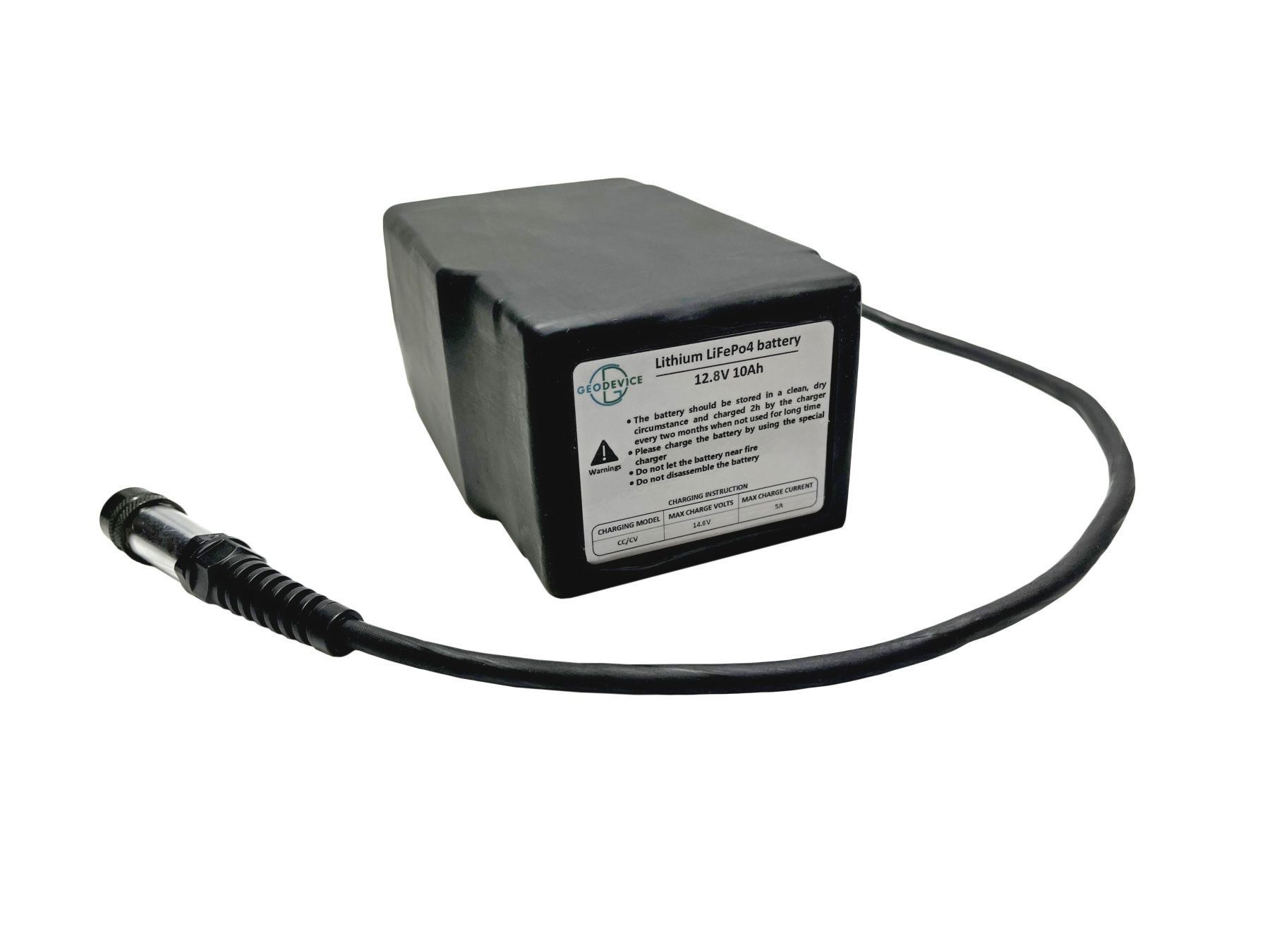

- 14.6 в / 4 А*сағ зарядтағышы бар Li-ion батареясы
- Қосымша сандық кванттық сенсорлар

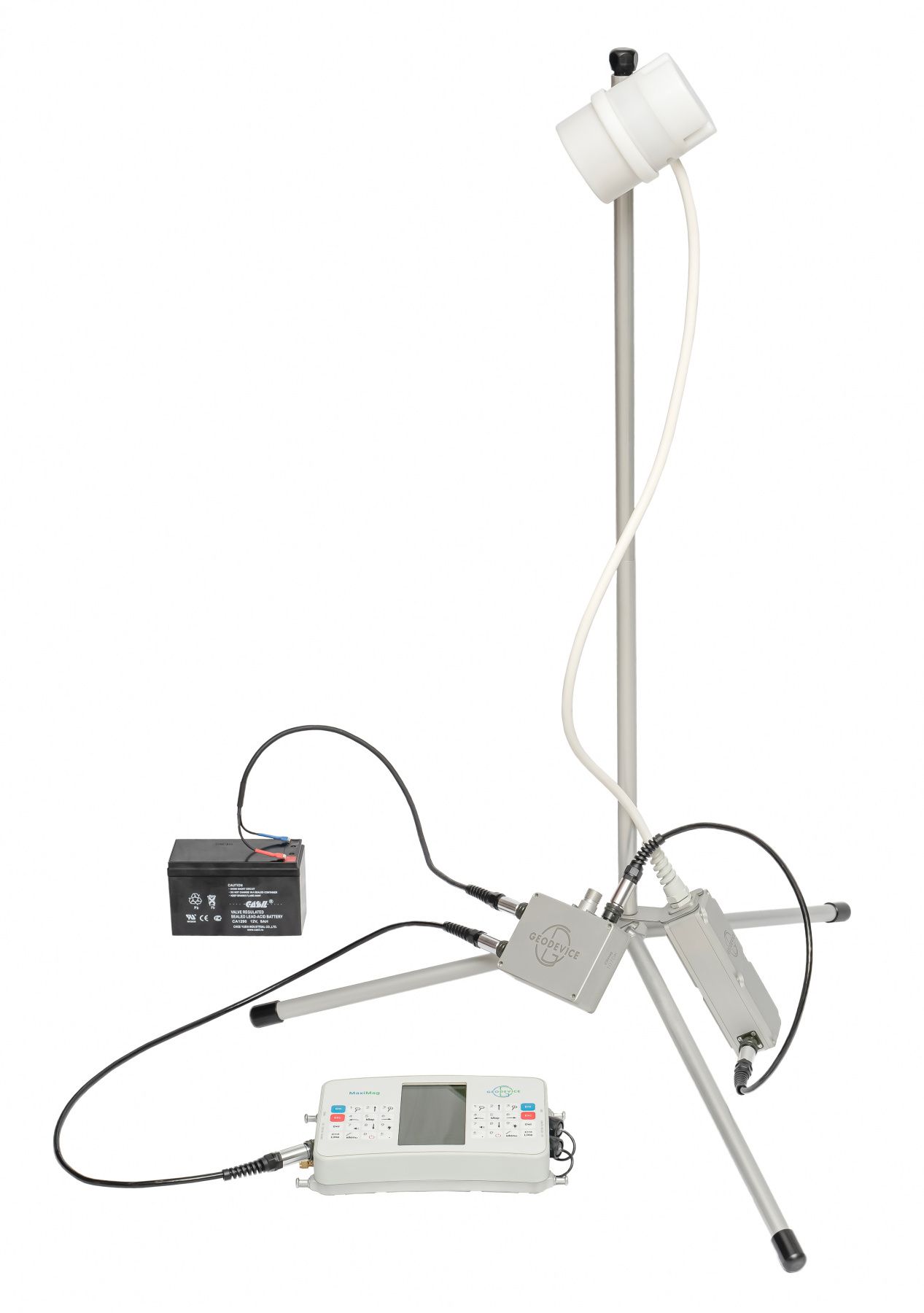

- Магниттік емес штатив
- Археологияға арналған магниттік емес арба
- Маршрутизаторға немесе ДК қосылуға, 220 В, 50 Гц қуат көзіне және USB Flash-қа деректердің сақтық көшірмесін жасауға арналған can-Ethernet интерфейс блогы
- Can-Ethernet интерфейс модулімен немесе екінші магнитометрмен байланыс кабелі
- ДК мен RS-232 байланыс кабелі
- RS-232-деректердің сақтық көшірмесін жасау үшін герметикалық корпустағы USB журнал
- 2 магнитометрге арналған тасымалдау корпусы
Quantummag градиентометрінің жеткізілім жиынтығына қосымша кіреді:
- Электроника блогы бар екінші CSmag кванттық сенсоры
- Екінші сандық қосқыш кабелі бар Quantummag интерфейс блогы
- Сенсор-сенсор кабелі
- Магниттік барлау деректерін интерпретациялау ZondGM2d және ZondGM3d-де жасалуы мүмкін.
|
Жұмыс принціпі |
Цезий буындағы оптикалық кванттық магнитометр |
|
Өрістін жұмыс ауқымы |
15 000 ÷ 110 000 нТл |
|
Абсолютті қателік |
2 нТл |
|
Сезімталдық |
0.002 нтл / √Гц / СҚО 0.01 с циклінде 0.1 нТл дейін |
|
Дәлділік |
0.001 нТл |
|
Сенсор осі мен өріс векторы арасындағы оңтайлы бұрыш |
45° |
|
Оңтайлы бұрышқа қатысты көлбеу жұмысынын ауқымы |
± 30° |
|
Бағдарлы қателік |
1.5 нТл (±20°) |
|
Градиентке төзімділігі |
20 000 нТл/м |
|
Минималды өлшеу циклі |
0.1 сек |
|
ДК мен интерфейс байланысы |
USB немесе RS-232 |
|
Жад көлемі |
МВС режимінде 1 000 000 өлшеу немесе координаталық байланысы бар 250 000 |
|
Батарея |
10 ÷ 16.8 В, Li-ion немесе қорғасын батареясы |
|
20 °C температурада қуат тұтыну |
7 Вт |
|
Жұмыс температурасының диапазоны |
-40 ÷ + 50 °C, дисплейдің оқылуы -20 °C-тан жоғары температурада қамтамасыз етіледі |
|
Жұмыс жиынтығының массасы |
Аккумулятормен бірге 3.4 кг |
|
Батареяның номиналды кернеуі Li-ion |
14.6 В |
|
Батареяның номиналды сыйымдылығы |
5.6 а * сағ |
|
Толық зарядталған батарея мен 20 °C температурада үздіксіз жұмыс уақыты |
11.6 сағ |
