ALMAZ Marine – комплекс для непрерывных акваторных зондирований на постоянном или переменном токе

Основные плюсы:
  • 34 прецизионных измерительных канала
  • Мощный генератор (3 кВт) выдает ток до 10 А
  • Опциональный ГНСС приёмник и эхолот
  • Опциональный коммутатор для донных раскладок
  • Косы для поверхностных, заглублённых или донных наблюдений
Цена : по запросу
+
Гарантия лучшей цены
Товар был успешно добавлен в корзину

ALMAZ Marine – самый современный в мире комплекс для выполнения непрерывных акваторных зондирований (НАЗ) на постоянном токе (ЭТ/ВП) или с регистрацией переходного процесса (ЗCБ/МПП/ЭМЗ-ВП) с буксируемой 72-электродной косой. Уникальный генератор мощностью 3 кВт позволяет загонять ток до 10 А, а при использовании внешнего источника постоянного тока, доступна коммутация тока силой 50 А. Встроенный коммутатор предназначен для выбора одной из трёх доступных установок. Такой подход вместе с синхронной регистрацией данных по 32 измерительным каналам (MN) обеспечивают максимально возможную разрешающую способность и глубину исследования методом электротомографии до ~75-95 м как на пресных, так и на морских акваториях с глубиной дна до первых десятков метров.

Опциональные мощные коммутаторы тока
Для электромагнитных зондирований на солёной акватории необходимо загонять токи в сотни ампер. Если вам нужен настолько мощный коммутатор, обратитесь к нам любым из указанных на сайте способов.

Опциональный коммутатор для электротомографии с донными раскладками
Буксируемая коса, входящая в комплект поставки, может быть использована для донных детализационных наблюдений c коммутацией электродов с помощью CommDD2.

Опциональные ГНСС приёмник и эхолот
При работе с буксируемой косой критически необходимо использовать ГНСС приёмники для регистрации координат в реальном времени. Фиксация геометрии дна повышает устойчивость и достоверность инверсии. Мы поставляем совместимые эхолоты, а также герметичные ГНСС приёмники, которые могут быть расположены на борту судна и концевом буе.

Измерители
В ALMAZ Marine реализовано 32 прецизионных измерительных канала с компенсацией постоянной составляющей. Ещё два используются для записи тока и измерения напряжения сигнала генератора. Регистрируется полная форма сигнала с частотой 3 600 Гц (7 200 Гц по запросу) для их последующей обработки. Каждый измеритель снабжен программируемым фильтром и гальванически изолирован. Измерители ALMAZ являются одними из лучших на рынке и обеспечивают минимальный шум и стабильность фазовых характеристик.

Генератор
Мы разработали специализированный генератор мощностью до 3 000 Вт специально для работы на акватории. Он способен выдавать ток до 10 А и напряжение до 300 В (до 600 В peak-to-peak) с формой сигнала меандр или меандр с паузой. Эти параметры обеспечивают измеряемый уровень сигнала на всех каналах со стандартными косами с 5-метровым шагом даже на морской акватории. Питание генератора обеспечивается от аккумуляторов (24 В) или от сети переменного тока (220 В, 50/60 Гц). ALMAZ Marine также позволяет работать с внешним генератором или коммутаторами тока с непрерывной записью тока в линии AB.

Установки и косы
ALMAZ Marine поддерживает две диполь-дипольные и одну градиентную установки. Диполь-дипольные установки позволяют получить лучшее разрешение и глубинность на пресных акваториях с высокими и средними УЭС. Установка градиента обеспечивает значительно больший уровень сигнала на диполях MN, поэтому на морской акватории (УЭС от 0.2 Ом∙м) её использование может быть предпочтительнее. Установки рассчитаны так, чтобы обеспечить оптимальное покрытие псевдоразреза точками измерений.

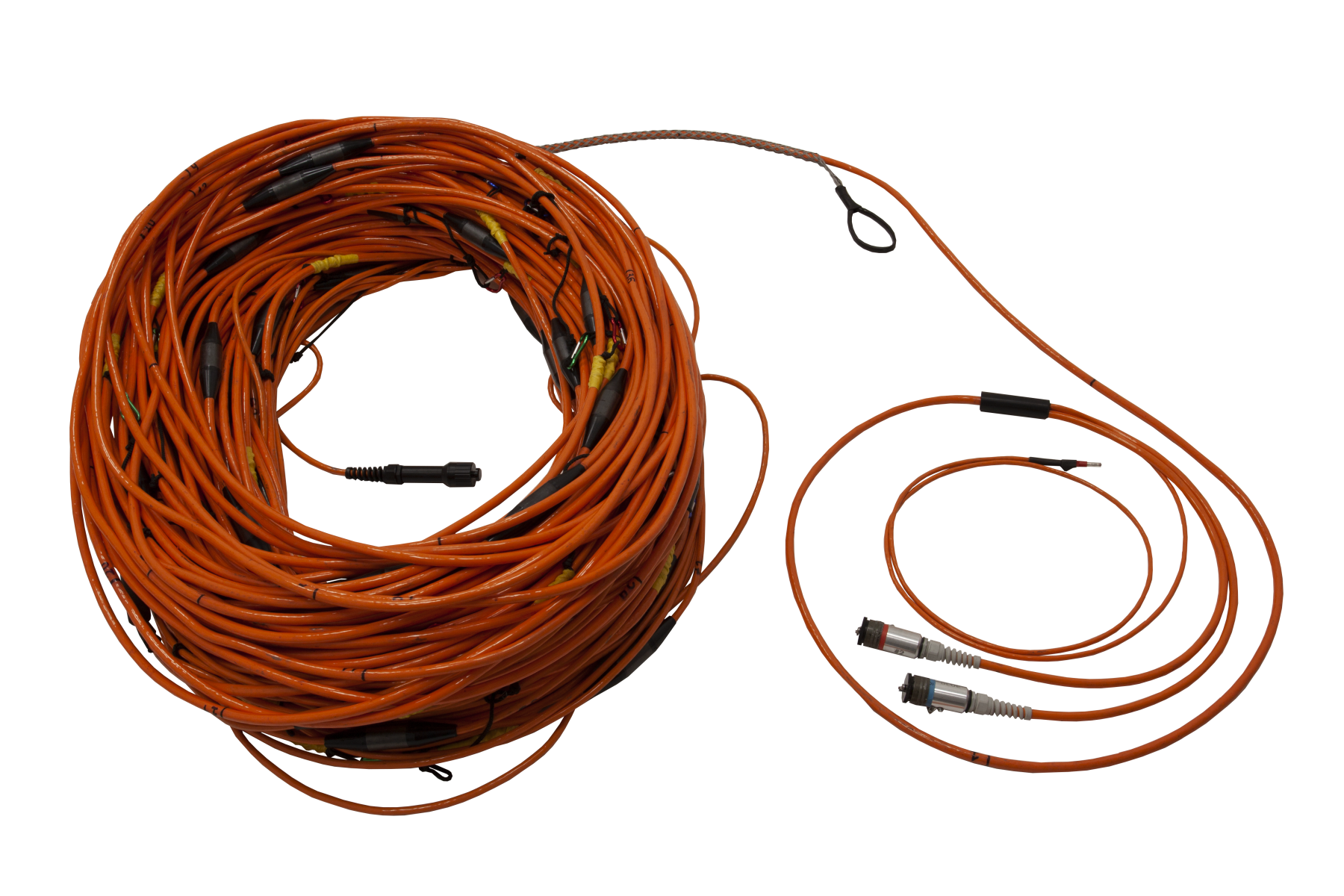

ALMAZ Marine поставляется с 72-электродными косами. Стандартный шаг между электродами по косе составляет 2.5, 4 или 5 метров. Питающие электроды располагаются снаружи приемной косы и их вынос легко регулируется. Таким образом, обеспечивается длина установки от 162.5 до 365 и более метров, что позволяет оценить глубинность исследования в среднегеологических условиях от 35 до 95 м соответственно. Коса для приповерхностной буксировки буксируется на поплавках, что позволяет не только контролировать глубину погружения, но и сделать её заметной на акватории. При отсоединении поплавков косу можно уложить на дно, подключить к сторонним электротомографическим станциям или коммутатору и выполнить донные наблюдения. Также доступны заглубляемые косы с встроенными датчиками давления, магнитными компасами и ИНС, что позволяет хорошо рассчитывать положение установки в толще воды. Придонная буксировка позволяет повысить разрешающую способность и глубинность исследований, при этом сохранив высокую скорость выполнения работ.

Программное обеспечение:
  • ALMAZ Marine управляется с ноутбука, работающего под Windows
  • Быстрое планирование работ – задание линий профилей с расчётом выносов буксируемой косы
  • Простейшая настройка режимов измерений
  • Навигация по профилю и просмотр собранных данных в реальном времени с визуализацией отклонения от курса, рельефа дна, построением псевдоразрезаи т.д.
  • Сохранение сырых и/или обработанных данных для последующей инверсии

Надёжность и гарантия
Наши разработчики имеют большой опыт выполнения геофизических исследований. Мы хорошо понимаем, что оборудование должно отличаться гарантированной надёжностью, а сервис быть быстрым и удобным. На все наши станции ALMAZ Marine мы даём 3 года гарантии, а техническая поддержка оперативно ответит на любой Ваш вопрос. Если вы до сих пор работаете устаревшим оборудованием – воспользуйтесь нашим трейд-ин предложением и защитите свои проекты от возможных проблем.

Важные «мелочи»

Мы знаем, что в геофизическом приборостроении нет мелочей и уделяем максимум внимания всем деталям. Вот некоторые из них:

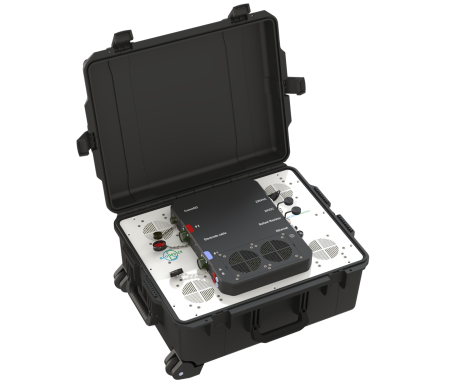

  • Все разъемы установлены в центральной части панели — это означает, что во время транспортировки они будут идеально защищены герметичным ударопрочным корпусом
  • Буксируемые косы усилены кевларом
  • Питание комплекса может осуществляться как от аккумуляторов 24 В, так и от сети 100-240 В с частотой 50/60 Гц
Область применения:
  • Инженерные изыскания
  • Поиск и разведка твердых полезных ископаемых
  • Поиск и разведка строительных материалов
  • Поиск газовых карманов в газонасыщенных илах
  • Разведка газовых гидратов
  • Экологические исследования
  • Картирование многолетнемерзлых пород
  • Поиск пресноводных источников в море (подводный сброс подземных вод)
  • Уточнение разреза для дноуглубительных работ
  • Изменение солености водной толщи
  • Исследование лиманов
Комплект поставки:
  • Измерительный блок ALMAZ Marine
  • Программное обеспечение планирования работ и сбора данных
  • Буксируемая электроразведочная коса с комплектом питающих электродов и поплавков
Дополнительно или опционально:
  • Бортовой ГНСС приёмник
  • Концевой ГНСС буй
  • Эхолот
  • Коммутатор для донных расстановок
  • Заглубляемая буксируемая электроразведочная коса с комплектом питающих электродов
  • Измерительный блок ALMAZ Marine с частотой сбора 7 200 Гц
  • Измерительный блок ALMAZ Marine с большим количеством измерительных каналов
  • Измерительный блок ALMAZ Marine для подводных аппаратов
  • Программное обеспечение ZondRes2d
  • Программное обеспечение ZondRes3d

Возможно изготовление измерительного блока ALMAZ Marine в погружном варианте в герметичном контейнере для установки на управляемых подводных аппаратах. Для правильного составления технического задания свяжитесь с нами любым указанным на сайте способом.

Количество измерительных каналов

32

Количество электродов

72

Шаг между электродами в косе

2.5, 4 или 5 м

Поддерживаемые установки

Две диполь-дипольные и градиентная

Максимальная выходная мощность генератора

600 Вт (питание от 24 В АКБ)
3 000 Вт (питание от 220 В 50/60 Гц)
5 000 Вт (ток от 8 последовательно подключенных 12 В АКБ или опционального источника тока)

Максимальный выходной ток

10 A (питание от 24 В АКБ или сети 220 В 50/60 Гц)
50 A (до 8 последовательно подключенных 12 В АКБ или опционального источника тока)

Максимальное выходное напряжение

600 Vp-p (питание от 24 В АКБ или сети 220 В 50/60 Гц)
200 Vp-p (ток от 8 последовательно подключенных 12 В АКБ или опционального источника тока)

Форма выходного тока

Прямоугольные импульсы чередующейся полярности с или без паузы со скважностью два

Рабочая частота генератора

0 - 72 Гц
Опционально: 0 - 50 кГц

Динамический диапазон канала

Канал 1: +/- 20 В;
каналы 2-32: +/- 10 В

Разрешение данных

100 нВ, зависит от уровня входного сигнала

Входное сопротивления

5 МОм

Точность измерения тока и напряжения

лучше 1 %

Частота дискретизации измерительных каналов

3 600 Гц
Опционально: 7 200 Гц

Измеряемые и рассчитываемые величины

Напряжение, ток, кажущееся сопротивление, процентный частотный эффект, заряжаемость, собственные потенциалы, координаты электродов
Опционально: глубина до дна

Интерфейс связи с ПК

Ethernet 1Gb

ГНСС приёмник (опция)

Внешний в герметичном корпусе с подключением по RS-232 (NMEA 0183) c возможностью записи RAW данных.

Принимаемые сигналы: GPS L1C/A и L2C; ГЛОНАСС L1OF и L2OF; Galileo E1B/C и E5b; BeiDou B1I и B2I; QZSS L1C/A, L1S и L2C. SBAS: WAAS, EGNOS, MSAS, GAGAN, СДКМ.

Питание

24 В АКБ
220 В 50/60 Гц

Диапазон рабочих температур

-20 ÷ +60 °C

Габариты измерительного блока

620×530×280 мм

Масса измерительного блока

23 кг
