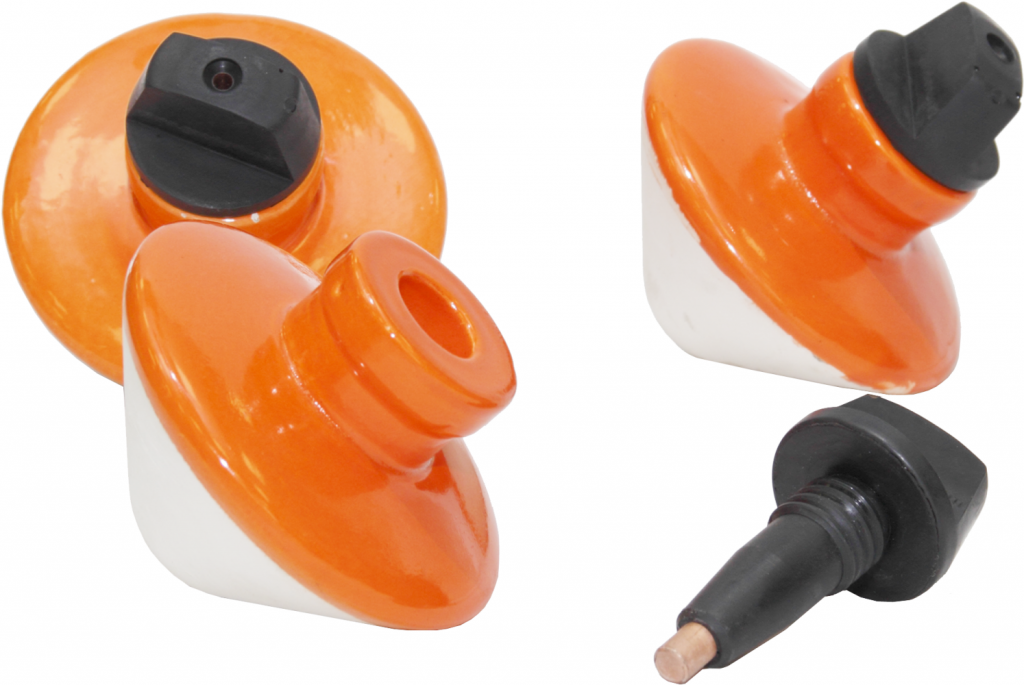

ВИРГ конструкциясының классикалық поляризацияланбайтын электроды

ВИРГ конструкциясының поляризацияланбайтын электроды тұрақты табиғи өріс (ЕП), жасанды поляризация (ВП), магнитотеллурлық зондтау, адасқан токтар мен электродтық потенциалдарды өлшеу әдістерін пайдалана отырып геофизикалық жұмыстарды орындау кезінде электр барлау желілерін жерге қосуға арналған электрод. Электрод пайдалы қазбалардың кен орындарын іздеу және барлау, инженерлік геология, гидрогеология, археология және геотехника мәселелерін шешуге байланысты электр барлау жұмыстарында қолданылады. Электродтың пішіні бұрын шығарылған өніммен салыстырғанда жақсартылды, ол пайдаланудың қарапайымдылығын жақсартты және қақпақтың корпусқа сенімді жабысуын қамтамасыз етеді.

Біз сондай-ақ ыңғайлы тұтқалары бар арнайы портативті анықтамалық электродтарды,  су  және техникалық қызмет көрсетпейтін  қорғасын-хлор поляризацияланбайтын электродтарды шығарамыз. Қысқы жағдайда жұмыс істеу үшін біз -25 °C дейін жұмыс істеуді қамтамасыз ететін арнайы үлгі мен төмен температуралы электролит әзірледік.

Поляризацияланбайтын электродтар электродтық потенциалдың шағын мәнімен және тұрақтылығымен сипатталады. Бұған мыс стерженнің жермен жанасуы электрод металымен бірінші текті электрохимиялық тепе-теңдік жүйесін құрайтын иондық орта арқылы жүзеге асуы арқылы қол жеткізіледі. Жалпы алғанда, поляризацияланбайтын электродтың өзіндік потенциалы мыналардан тұрады:

• Электролиттегі металдың электродтық потенциалы (электролит-керамика шекарасындағы жанасу потенциалының айырмашылығы)
• Диффузия потенциалы (керамика-топырақ шекарасындағы жанасу потенциалының айырмасы)

Электродтардың потенциалдық айырмашылықтарын азайтудың және тұрақтылығының қажетті шарттары электрод компоненттерінің бір-біріне сәйкестігі, сондай-ақ электродтарды пайдаланудың бірдей шарттары (атап айтқанда, олардың температурасы). Электродтық потенциалдың тұрақтылығы шамамен бірдей электродтық потенциалмен және мембраналық және диффузиялық потенциалдар қосындысымен анықталады. Сондықтан электродтардың металл өзекшелерінің бетінің жақсы күйі (тотыққан аймақтардың болмауы) және керамиканың жақсы күйі (жарықтар мен чиптердің болмауы) минималды және ең бастысы тұрақты мәндерге қол жеткізу үшін бірдей маңызды. потенциалдар айырмасы бойынша.

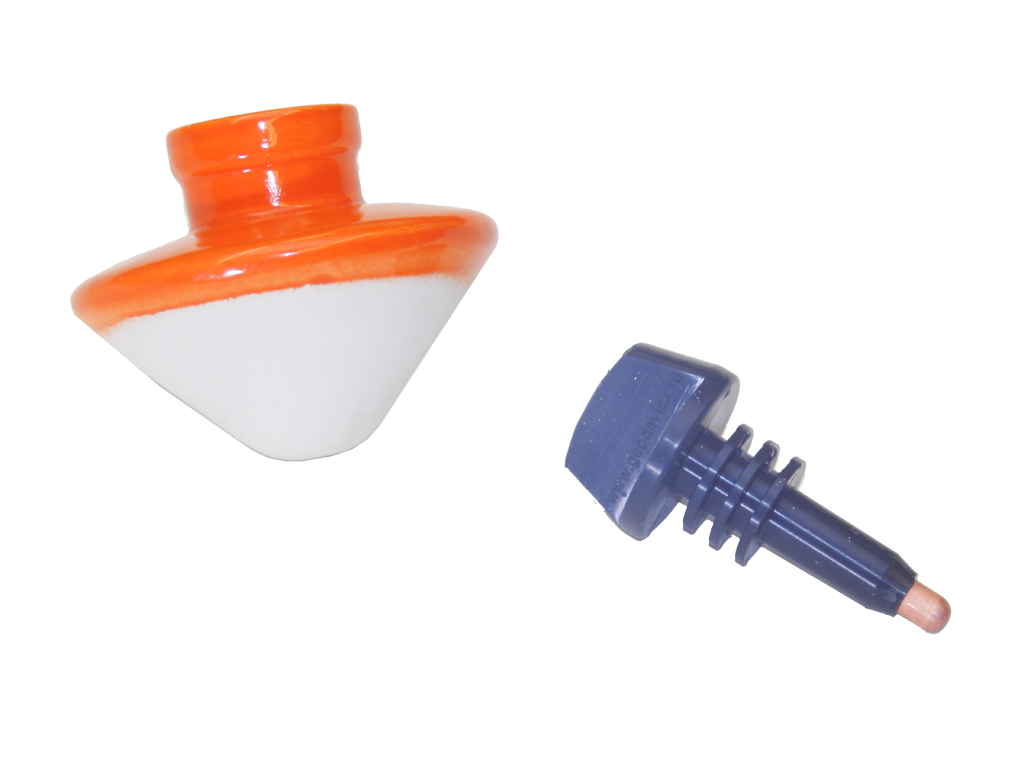

Электрод корпусының жоғарғы бөлігінде электролитпен қажетсіз электрлік байланыстарды жою және оның булануын азайту үшін жылтыратылған жабын бар. Мыс өзекшенің жоғарғы жағында бір полюсті штепсельді қосуға арналған розетка бар. Үнемі электролитте болатын өзекшенің жұмыс бөлігі жылтыратылған беті бар жарты шар тәрізді. Мыс штангасының жұмыс істемейтін бетінің тотығуын болдырмау үшін соңғысы полиуретанды тығынға басылады.

Қолдану бойынша ұсыныстар

Электролитті дайындау үшін мыс сульфатының (CuSO4) қаныққан ерітіндісін қолданыңыз. Егер тазартылған су жоқ болса, қайнатылған қар немесе жаңбыр суын пайдалану керек. Электродтарды электролитпен толтыру бір уақытта бір бөліктен жасалуы керек және әрбір керамикалық корпусқа мыс сульфатының таза шағын кристалдарының аз мөлшерін қосу керек. Құюдан кейін электродтар ылғалды топыраққа орнатылып, кем дегенде 2 сағатқа қалдырылуы керек.

Жұмысты бастамас бұрын, бір-біріне жақын жерде ылғалдылығы жоғары топырақта орнатылған электродтардың өзіндік потенциалдарындағы айырмашылықтарды өлшеу қажет. Жұмыс жұбының потенциалдар айырмасы уақыт бойынша тұрақты болуы керек және абсолютті мәнде 2 мВ аспауы керек. Егер электродтар осы талаптарға сәйкес келмесе, келесі шараларды қабылдау қажет:

• Мыс өзекшелердің жұмыс бетін брезент шүберекпен жылтыратыңыз
• Электродтардың корпустарын ауыстырыңыз

Жарты шарларды жылтырату мыс өзекшелерінің потенциалдық айырмашылықтарын қажетті азайтуды қамтамасыз етпейтін жағдайларда, олардың жұмыс бетін электролиз арқылы электролиттік мыс қабатымен жабуға болады. Жұмыс кезінде электродтардың меншікті потенциалдарындағы айырмашылықты жүйелі түрде өлшеу және электродтардың қалыпты жұмысын қамтамасыз ету үшін шаралар қабылдау қажет. Осы мақсатта қажет:

• Керамикалық корпустағы электролит деңгейі әрқашан мыс өзекшенің жұмыс бетінен жоғары болуын мұқият тексеріңіз.
• Мүмкін болса, екі электрод үшін бірдей температура жағдайларын қамтамасыз етіңіз. Электродтар арасындағы температура айырмашылығы 1°С болғанда электродтың меншікті потенциалдарының айырмашылығының өзгеруі шамамен 1 мВ болуы мүмкін.
• Керамикалық электрод корпусының үстіңгі бөлігі және әсіресе ашаның үстіңгі беті әрқашан құрғақ және таза екеніне көз жеткізіңіз.

Жұмыстарды орындаған кезде электродтарды бос топырақтары бар тесіктерге орнату керек, сонда бүкіл кеуекті беті топырақпен байланыста және жақсы байланыста болады. Бақылаулар арасындағы үзілістер кезінде электродтарды бір-бірінің қасына қойып, сыммен жалғау керек.

Корпуста қалған мыс сульфаты ерітіндісі бар электродтарды сақтауға мүлдем жол берілмейді. Жұмысты аяқтағаннан кейін немесе ұзақ үзіліс алдында ерітіндіні төгіп, тығындар мен корпустарды жуу керек. Осыдан кейін қораптарды 1-2 күн бойы ауыз суға салып, мезгіл-мезгіл ауыстырып, содан кейін кептіріңіз. Мыс сульфатын барынша кетіру үшін электрод корпустарын жібіту және жуу қажет, өйткені соңғысы керамиканың тесіктерінде кристалданып, денені бұзады, бұл алдымен өткізгіштіктің жоғарылауына, содан кейін физикалық бұзылуға әкеледі. Витриолдың кристалдануы да резеңке тығындағы мыс стерженінің тығыздалуының бұзылуын тудырады. Сонымен қатар, ұзақ сақтау алдында денеге үйкеліс тығынның бетін силиконды маймен майлау ұсынылады.

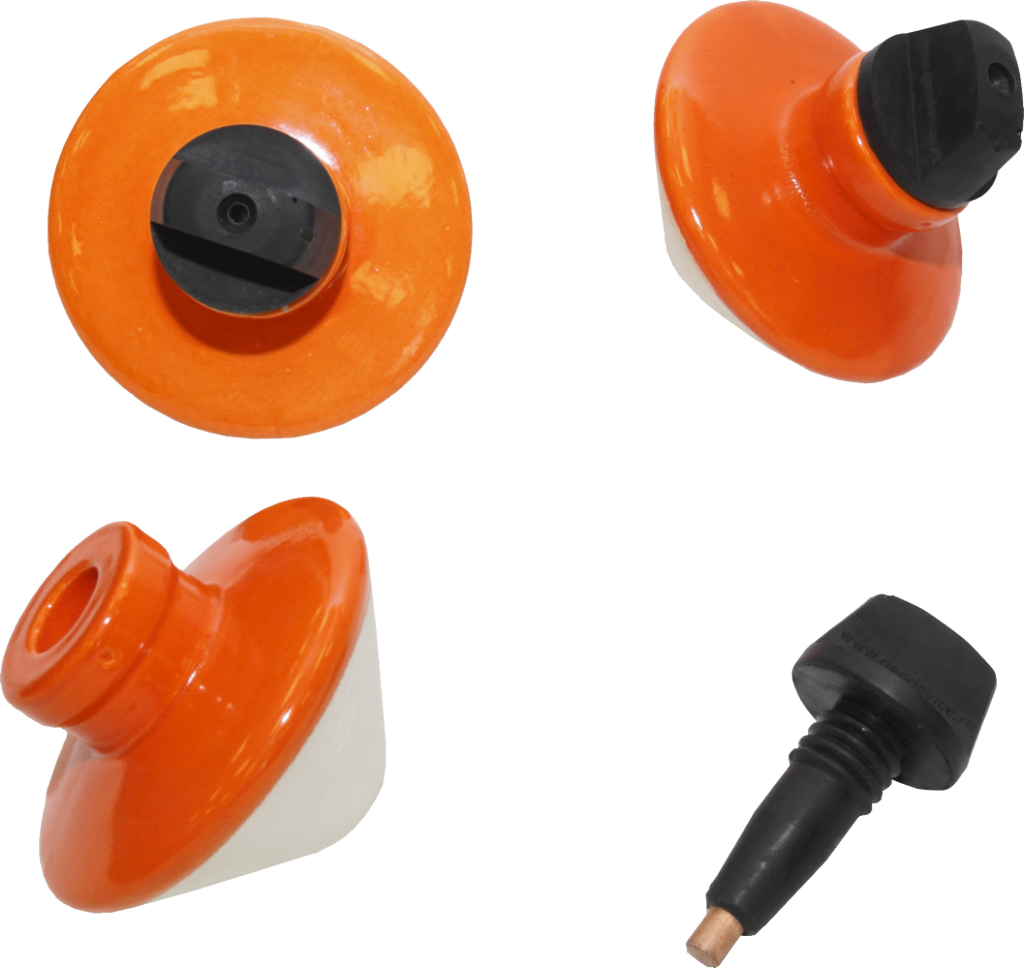

Жеткізу жинағы:

• Керамикалық корпус
• Сығылған мыс электроды бар полиуретанды тығын
