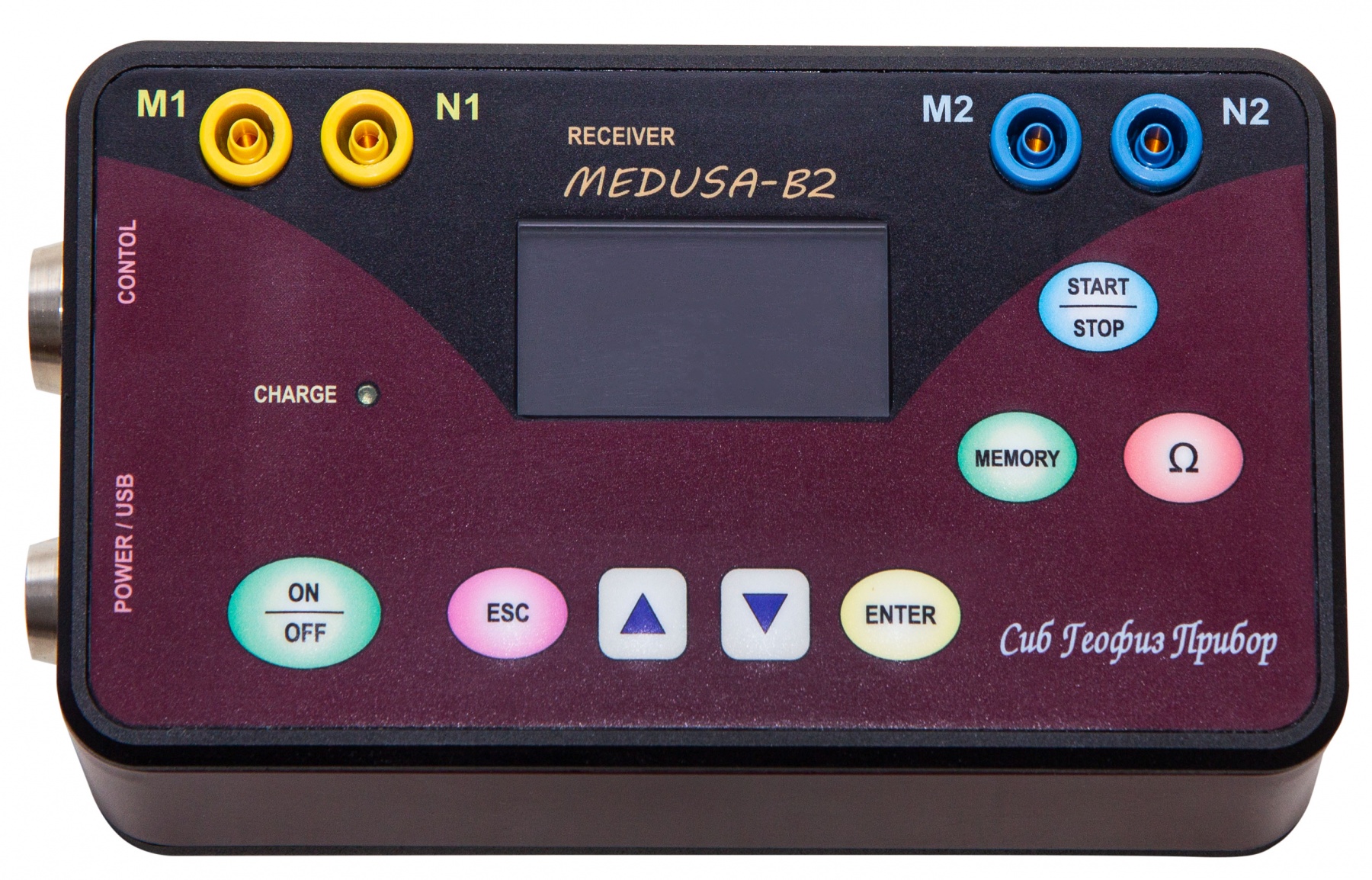

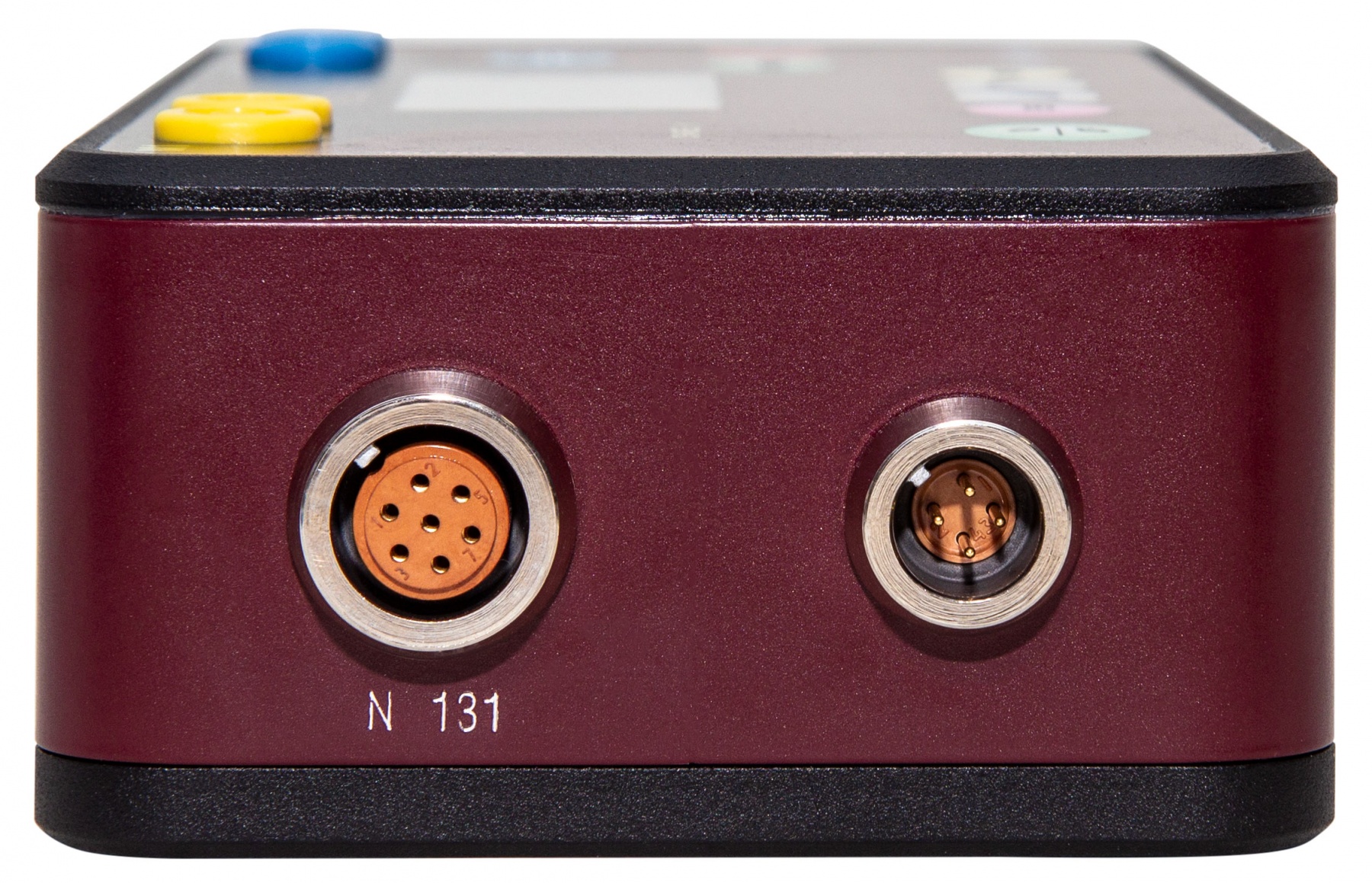

SGD-EEM MEDUSA-B2 электр барлау өлшегіші
MEDUSA-B2 өлшегіші - тұрақты және айнымалы ток әдістері арқылы электр барлау жұмыстары кезінде қабылдау дипольіндегі (MN) потенциалдар айырымы мен қуат дипольіндегі ток (AB) мәндерін өлшеуге және тұрақты жадта сақтауға арналған.
CommDD2 немесе COMx64 генератором мен коммутаторы бар MEDUSA-B2 өлшегіштері автоматты режимде электрлік томография әдісін қолданып бақылауларды жүзеге асыруға мүмкіндік береді.
MEDUSA-B2 өлшегіші келесі әдістермен жұмыстарды орындау кезінде қолданылады:
- Кедергі (КС)
- Жиілік аумағындағы жасанды поляризация (ВП).
- Жиілік зондтау (ЧЗ)
- Табиғи өріс (ЕП)
- Электрлік томография (ЭТ)
Жұмыс режимдері:
- Өлшеу каналының өнімділігін тексеру
- Өлшеу электродтарының жерге тұйықталу кедергісін тексеру
- АВ каналының токты ауыстыру және токты өлшеу
- Өлшеуді бастамас бұрын кіріс сигналының тұрақты тоқ компонентін компенсациялау (теңдестіру).
- Ішкі жадқа тіркелген мәліметтерді тіркеу, жинақтау және жазу
Өлшегіш генератормен ішкі тұрақты жиіліктегі негізгі осциллятор арқылы синхрондалады.
MEDUSA-B2 өлшегіші MEDUSA өлшегішінің алдыңғы нұсқасынан MN+AB орнына екі өлшеу каналының MN болуымен, орнатылған сынақ сигналының генераторымен және номиналды қуаты 51 Вт*сағ аккумулятормен, RS422+1PPS интерфейстерімен ерекшеленеді. GPS / ГЛОНАСС навигациялық жүйесін қосу үшін, қосқышты қосу үшін RS232-ге қосымша RS485 интерфейсі , сыртқы тұрақты ток көзінен төмен қуат/зарядтау кернеуі (10,5–30 В орнына 4,5–15 В).

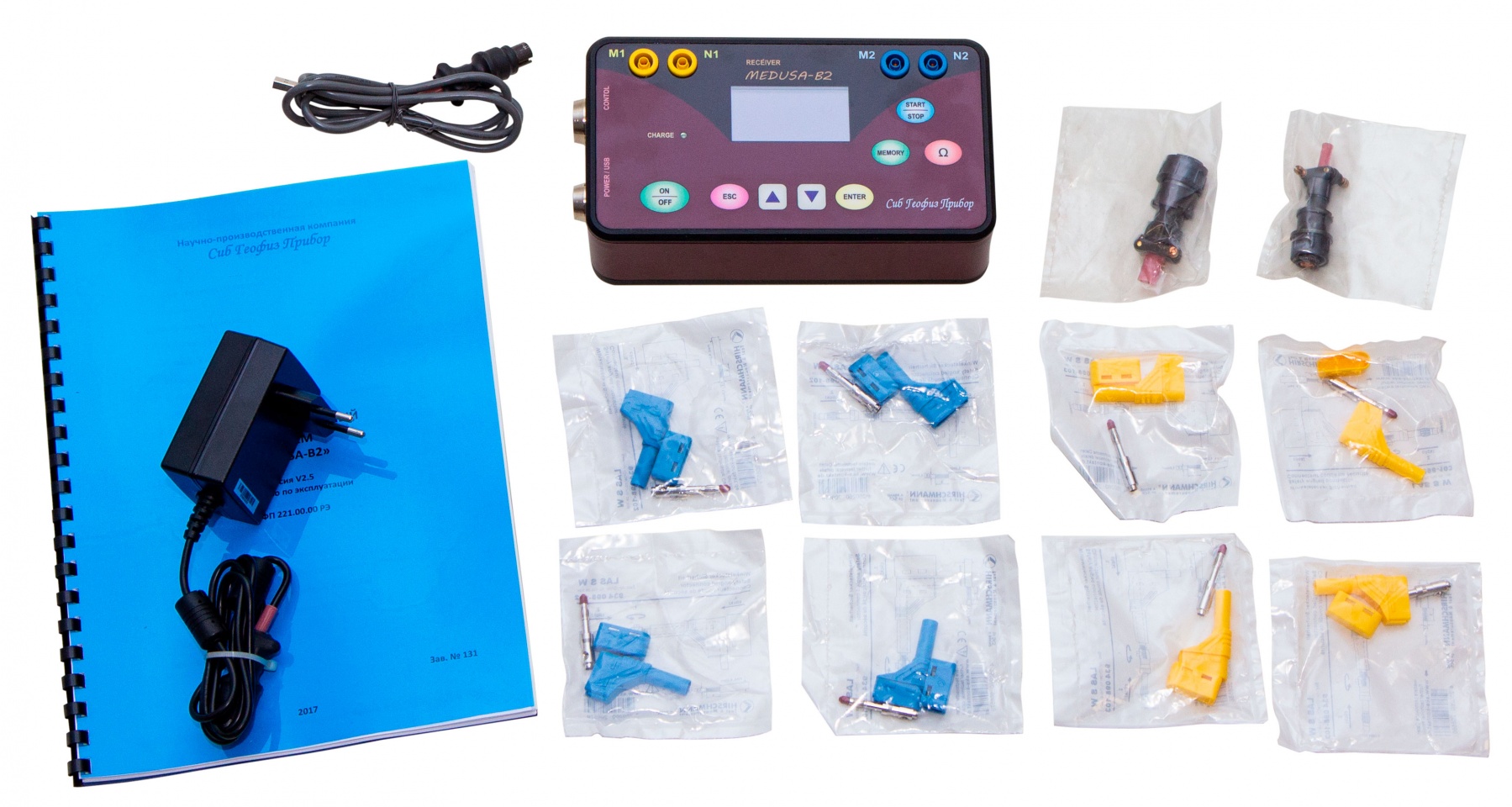

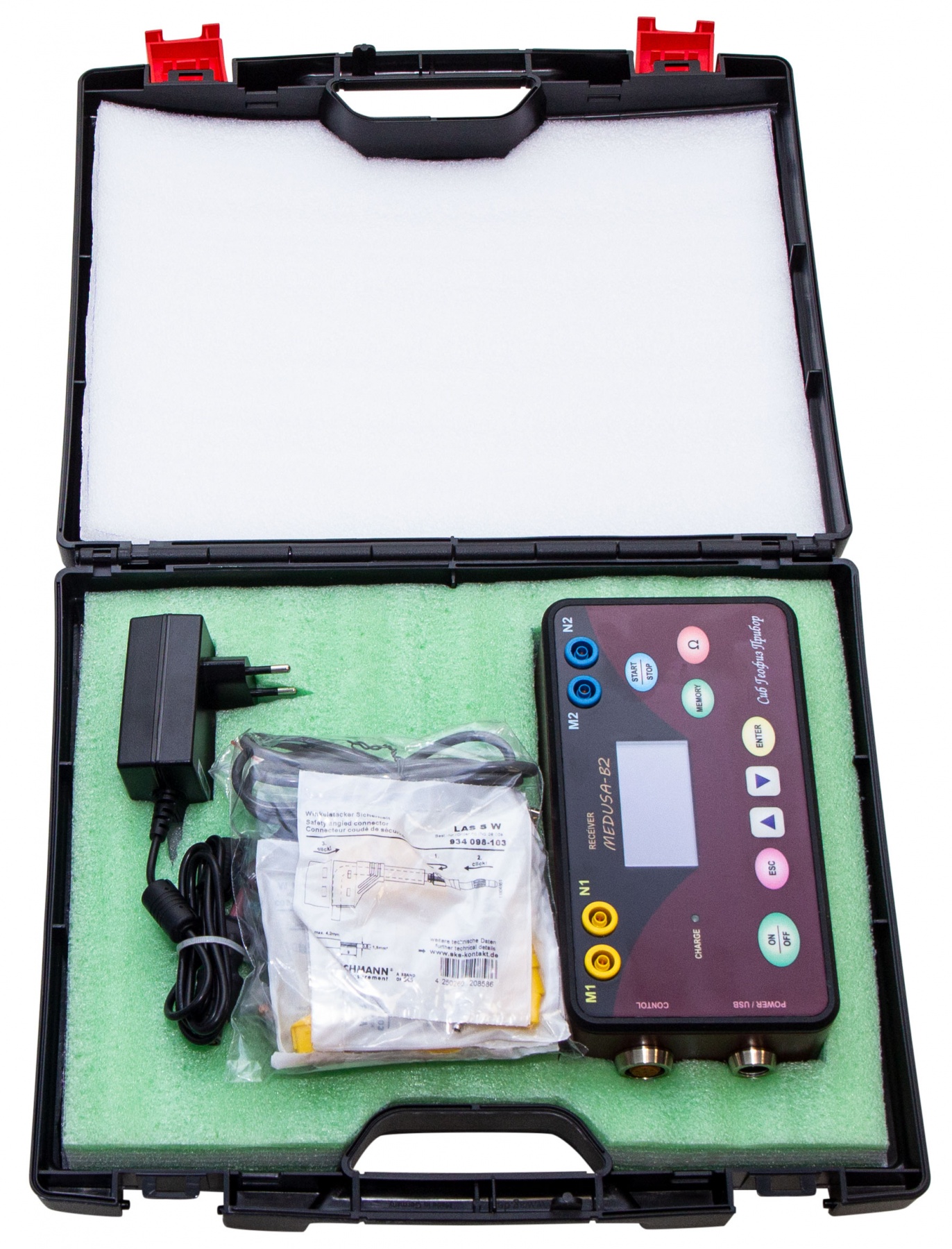

Жинақ:
- Электр барлау өлшегіш SGD-EEM MEDUSA-B2
- MN желілеріне арналған жоғары вольтты терминал (8 дана)
- USB интерфейс кабелі (1,2 метр)
- Кабельдік розетка 2RM14KNP4G1V1
- Кабельдік аша 2RM18KNP7Sh1V1
- Қуат көзі / зарядтау 220 В, 50 Гц, 12 В, 2 А
- Жилет
|
MEDUSA-B2 өлшегішінің сипаттамалары |
|
|
Өлшеу каналдарының саны (MN&AB) / (MN&MN) |
2 |
|
Жұмыстық өлшеу жиіліктері |
0, 0.019, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.5, 39.0, 78.1, 156.25, 312.5 и 625.0 Гц |
|
MN каналының меншікті шу деңгейі (Ku=8, FΔ=0,1 ÷ 10Гц) |
< 1 мКв |
|
MN каналының ең аз маңызды битінің мәні |
1 мкВ |
|
MN каналының өлшенетін кіріс сигналының максималды кернеуі |
±5 В |
|
MN каналсының алдын ала күшейткішінің күшеюі |
1 и 8 |
|
MN каналының тұрақты кіріс кедергісі |
˃ 60 MОм |
|
0,5 мВ ÷ 5 В кіріс сигнал шамасының диапазонында автокомпенсация режимінде MN каналындағы кернеуді өлшеудің абсолютті қателігі (˃60 мВ кернеулер үшін – типтік абсолютті қателік 0,1%) |
< 1 % |
|
AB каналының максималды өлшенген ток мәні |
±5 А |
|
AB каналының индикациясының ең аз мәнді цифрының бірлігінің мәні |
1 мкА |
|
500 мкА-дан 5А-ға дейінгі мәндер диапазонында AB каналындағы токты өлшеудің абсолютті қатесі (˃10 мА токтар үшін – типтік абсолютті қателік 0,1%) |
< 1 % |
|
АВ каналының коммутациялық тоғының ең үлкен мәні |
4.5 А |
|
AB желісіндегі коммутациялық кернеудің максималды мәні |
1000 B |
|
АСТ сыйымдылығы |
23 бит + мән |
|
Сигналдарды таңдау жиілігін орнатудың салыстырмалы қатесі |
< ±1×10-6 |
|
Жадта сақталған жазбалардың максималды саны |
131072 |
|
Компьютермен гальваникалық оқшауланған байланыс интерфейсі |
USB |
|
Сыртқы кернеу |
4.5 ÷ 15 В |
|
Максималды қуат тұтынуы |
5(8) Вт |
|
ГОСТ 14254-96 бойынша қорғау дәрежесі |
IP64 |
|
Жұмыс температурасының диапазоны |
-40 ÷ +70°С |
|
өлшемдері |
210x110x70 мм |
|
Салмағы MEDUSA |
1.4 кг |
|
Есептегіштің, түсіру кеудешесінің және аккумулятордың салмағы «12В, 8,5Ач» |
< 4.3 кг |
|
0,5 мВ-тан 10 мВ-қа дейінгі диапазондағы салыстырмалы өлшеу қателігі |
< 1 % |
|
10 мВ-тан 5 В-қа дейінгі диапазондағы салыстырмалы өлшеу қателігі |
< 0.1 % |
|
Фаза параметрін өлшеу диапазоны |
±45⁰ |
|
Қуат жиілігіндегі кедергілерді өлшеу |
бар |
|
Сигнал көзінің кедергісін өлшеу |
бар |
|
Кірістірілген сынақ сигналының генераторы |
бар |
|
Кірістірілген сағат пен күнтізбе |
бар |
|
GPS&GLONASS навигациялық жүйесін қосуға арналған интерфейс |
RS422+1PPS |
|
Электродты қосқышты қосу интерфейсі (электротомография) |
RS-232 |
|
Көрсеткіш түрі және көрсету нүктелерінің саны |
2.42" OLED 128×64 |
|
Кірістірілген батареяны зарядтау уақыты |
< 2.5 ч |
|
Бір өлшеу каналымен жұмыс істегенде тұтынылатын қуат |
3 (3.5) Вт |
|
Кіріктірілген батареяның номиналды сыйымдылығы |
51 Вт*ч |
