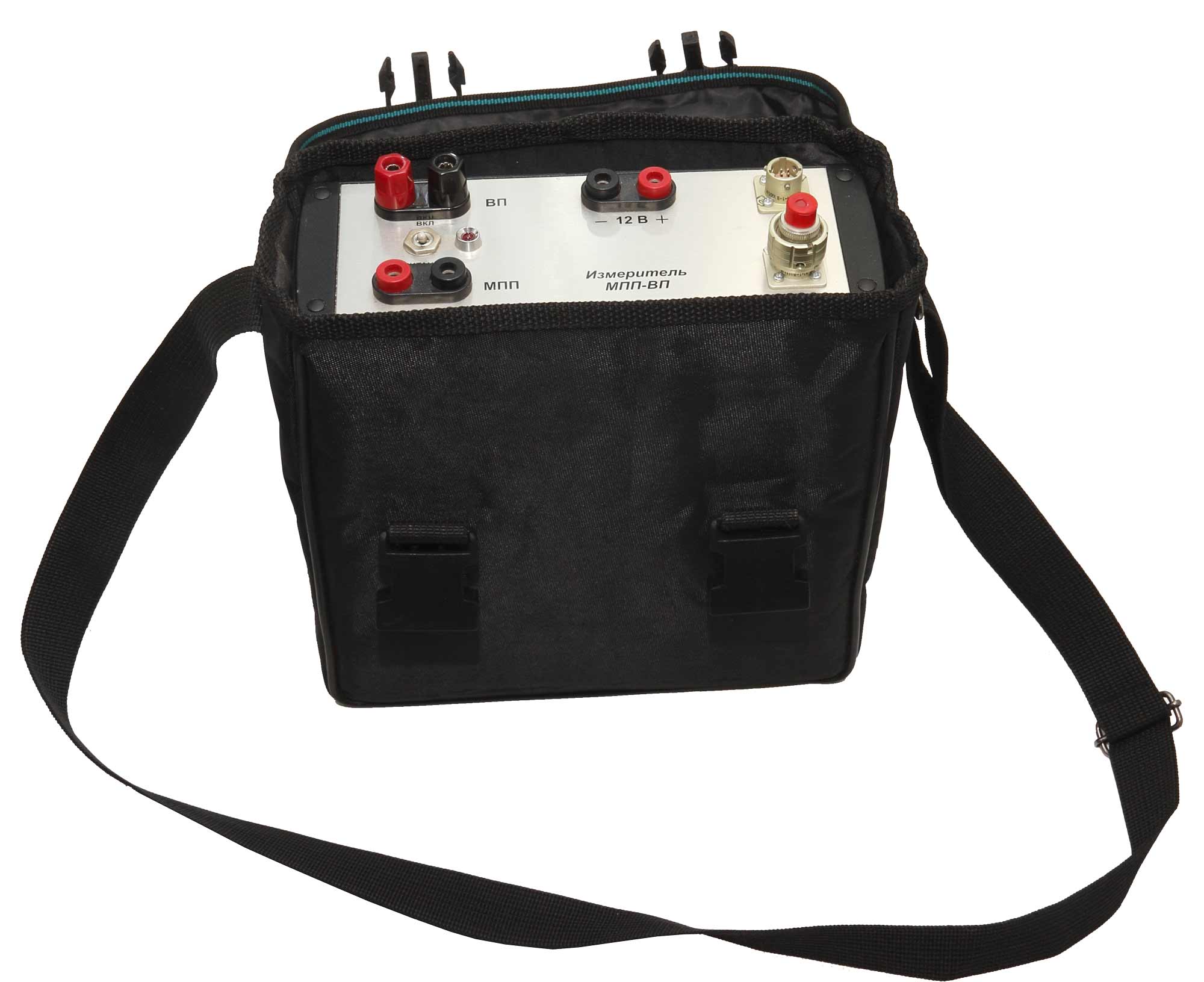

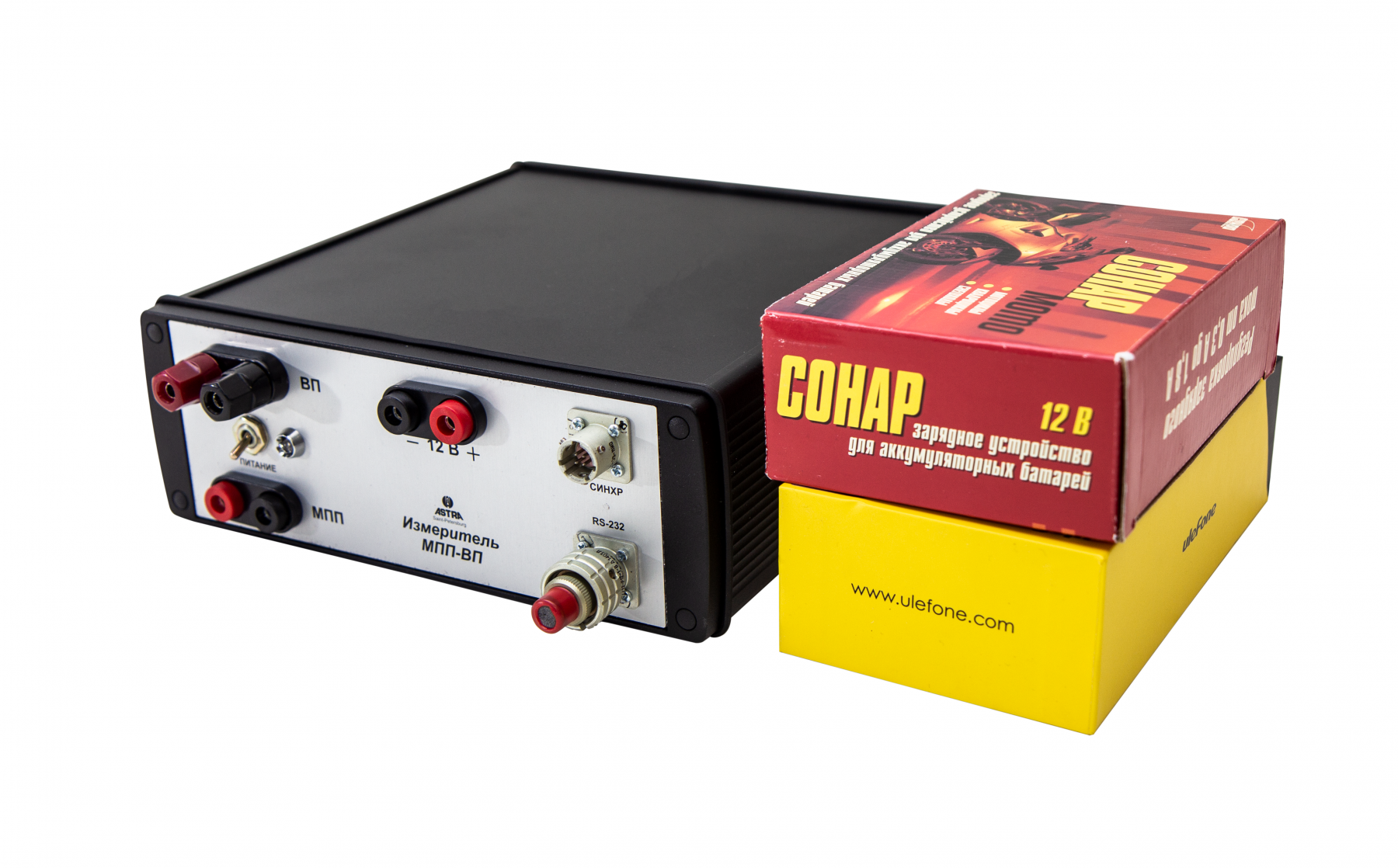

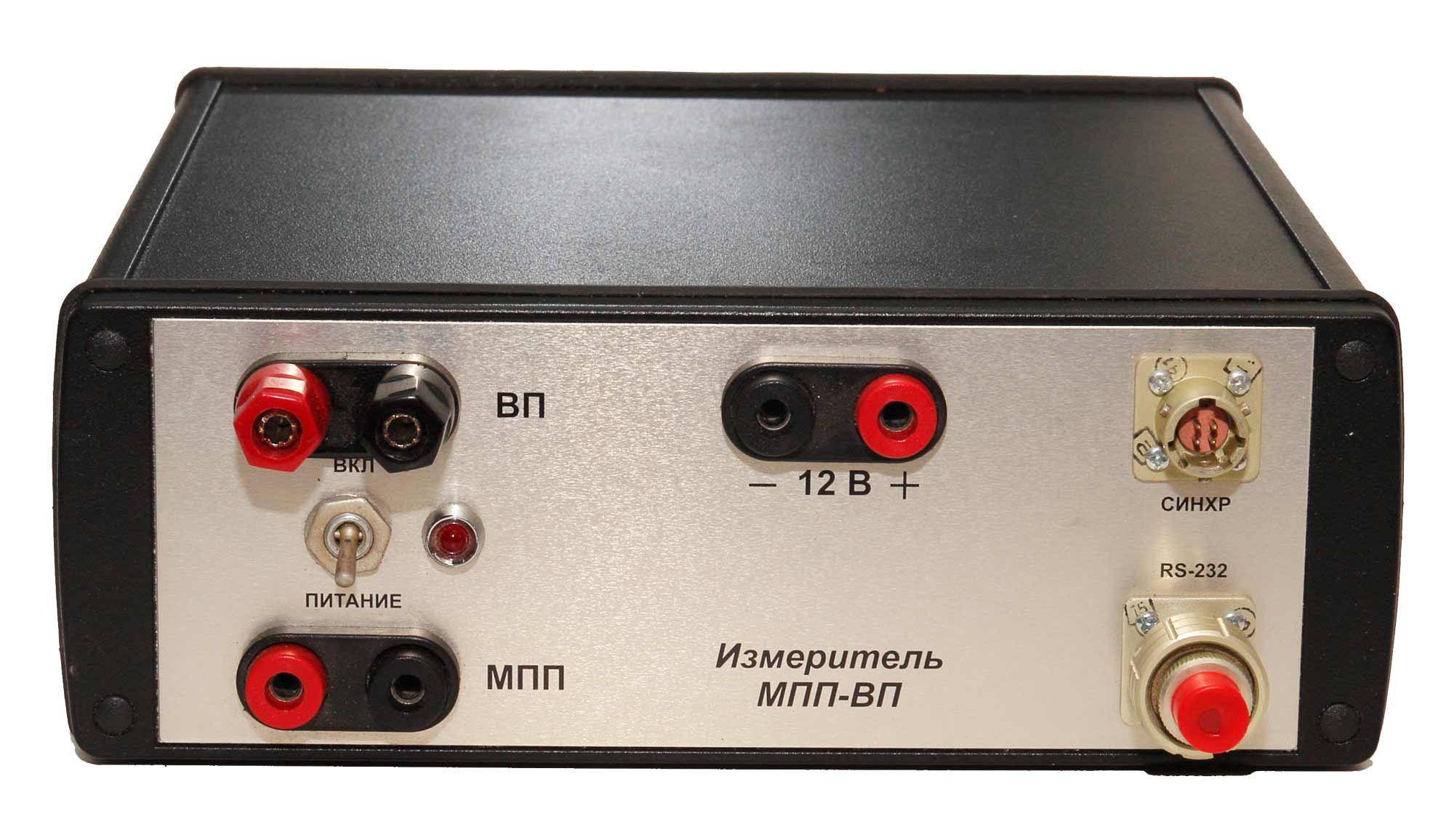

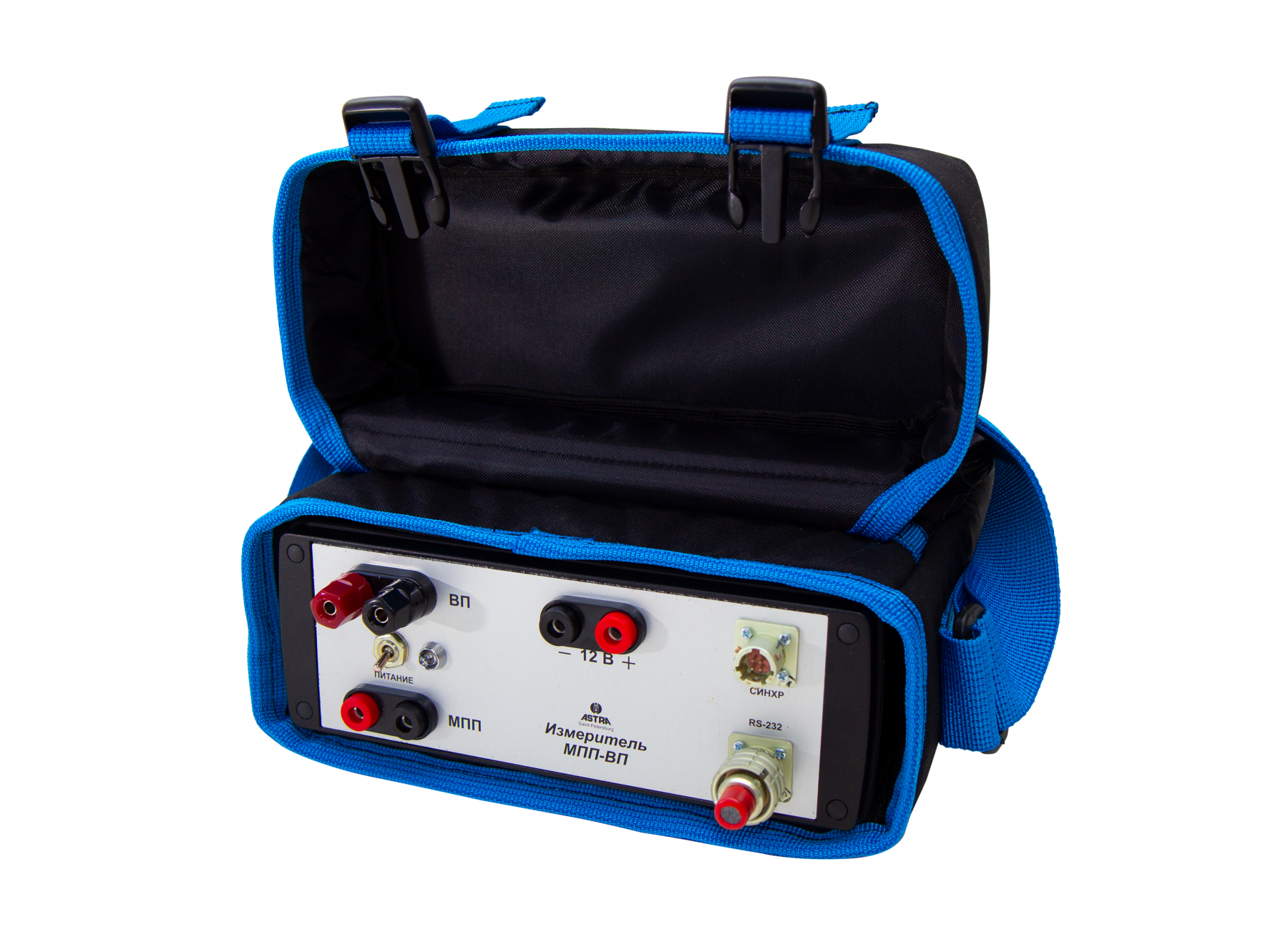

Измеритель МПП-ВП

МПП-ВП сандық электр барлау өлшегіші өтпелі процестің ЭҚК өлшеуге арналған. Сигнал қабылдағыш - МПП өлшеу кезінде контур немесе индукциялық сенсор және IP өлшеу кезінде поляризацияланбайтын электродтары бар жерге тұйықталған сызық болып табылады.

Есептегіште кіріс кернеуін шуға төзімді аналогты-цифрлық түрлендіруді және нақты уақыттағы сигналды алдын ала өңдеуді қамтамасыз ететін 16-биттік АСТ және Analog Devices сигнал процессоры бар.

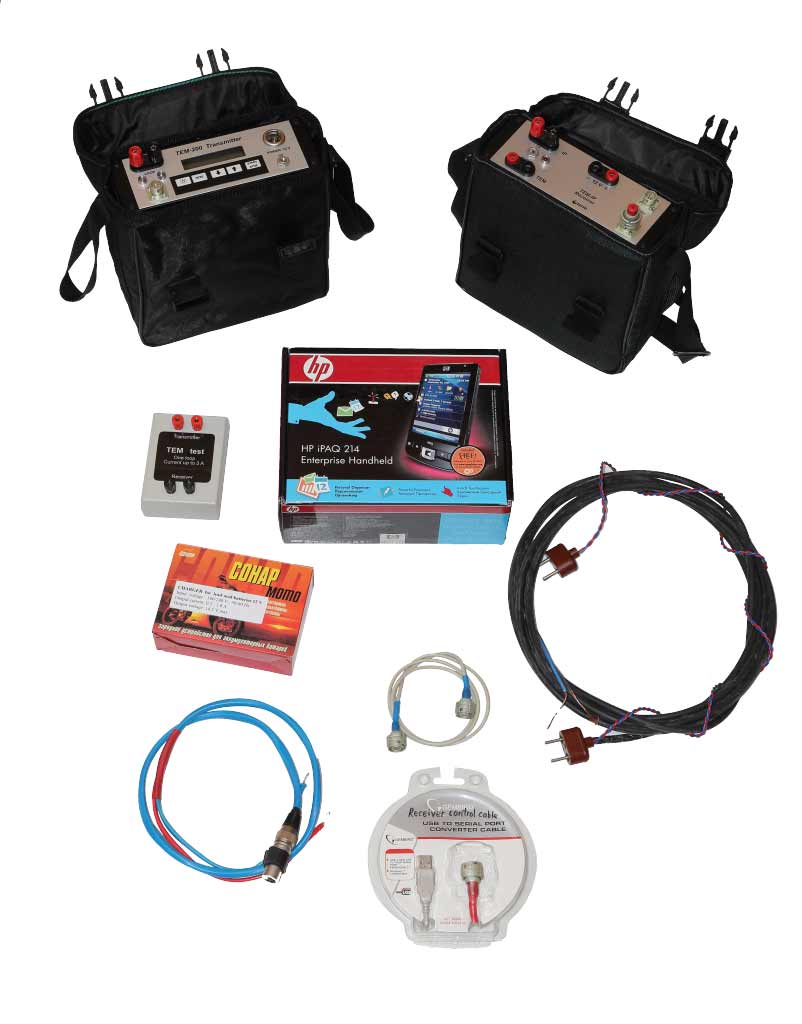

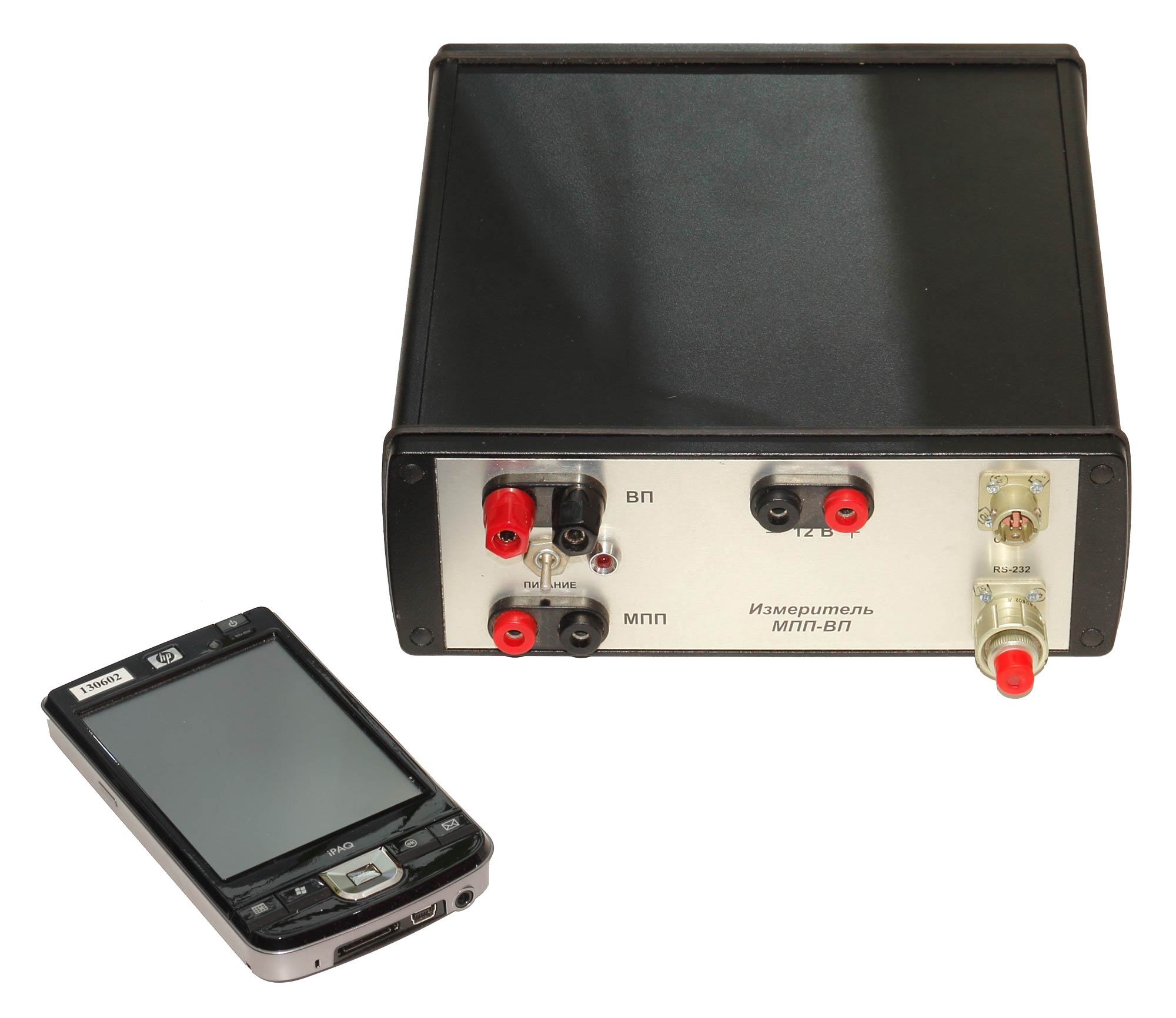

Есептегіштің жұмысы Windows Mobile операциялық жүйесі бар қалта компьютерінің көмегімен (КПК есептегіштен бөлек сатып алынады) немесе Windows XP, Vista, 7 операциялық жүйесі бар ноутбук үлгісіндегі ноутбуктың көмегімен басқарылады. Есептегішпен байланыс Bluetooth сымсыз интерфейсі немесе сымды RS-интерфейсі арқылы жүзеге асырылады 232 (USB-COM адаптері).

Өлшемдерді басқару бағдарламасы өлшемнің оңтайлы параметрлерін таңдауға, олардың сапасын бағалау үшін бақылау компьютерінің экранында өлшеу нәтижелерін графикалық түрде көрсетуге және компьютердің тұрақты жадында файлдар ретінде сақтауға мүмкіндік береді.

IP өлшеу кезінде сигналдың тұрақты құрамдас бөлігі (ЕП) автоматты түрде компенсацияланады және оңтайлы сезімталдық диапазондары таңдалады. Өлшеу процесінде дисплейде өткізілген ток импульстерінің саны, беріліс кернеуінің ағымдағы орташа мәндері, зарядтау және өлшеу қателері көрсетіледі. Өлшеу нәтижелерін өңдеу кезінде тұрақты ток құрамдас бөлігінің дрейфі (сызықтық және квадраттық) жойылады.
