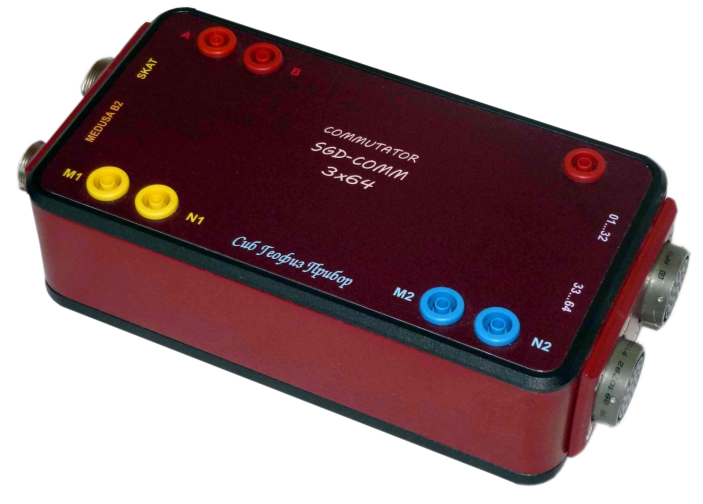

SGD-COMM электр барлау коммутаторы
SGD-COMM электрлік барлау коммутаторы - электрлік томография техникасын қолдану арқылы өлшеу хаттамасына сәйкес қабылдау және жеткізу электродтарын ауыстыруға арналған. Стандарт 64 электродты нұсқасы болып табылады. Өнім кабельдік электродтарды бір уақытта 2 өлшеу каналына ауыстыруға қабілетті, бұл деректерді жинау процесін айтарлықтай жылдамдатады.
Жинақ:
- SGD-COMM электр барлау электродты ажыратқышы
- «MN» және «MN» қосу кабелі (2 дана)
- «MEDUSA-B2» қосу кабелі (2PM18 және 2PM18)
- «AB» және «AB» қосу кабелі
- SKAT қосу кабелі (2PM22 және 2PM22)
- Электр барлау коммутаторына арналған корпус

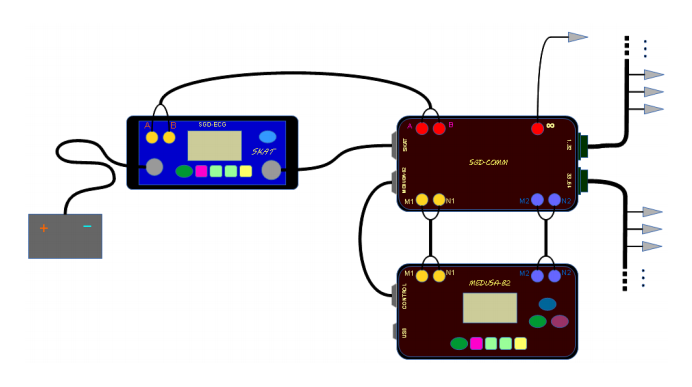

SGD-COMM қосу схемасы
|
Электродтар саны |
64 |
|
Өлшеу каналдарының саны |
2 |
|
Қуаттағыш каналдардың саны |
1 |
|
Қашықтағы электродты «шексіздікке» ауыстыру |
бар |
|
Жеткізу желісінің максималды тогы |
1 000 мА |
|
Максималды қоректендіру желісінің кернеуі |
1 000 В |
|
Ағымдағы генераторды басқару арнасы |
бар |
|
Ток генераторы мен есептегіштің синхрондау арнасы |
есть |
|
Сыртқы қуат көзі |
SGD-EEM «MEDUSA-B2» өлшегішінен |
|
Сыртқы тұрақты ток көзінен қоректендіру кернеуі |
5 ÷ 15 В |
|
Орташа ток тұтынуы |
30 мА |
|
ГОСТ 14254-96 (IEC 529-89 CEI 70-1 EN 60529) бойынша қорғаныс дәрежесі |
IP64 |
|
Жұмыс температурасының диапазоны |
- 40 ÷ +70°С |
|
өлшемдері |
230×110×60 мм |
|
Салмағы |
< 1.4 кг |
