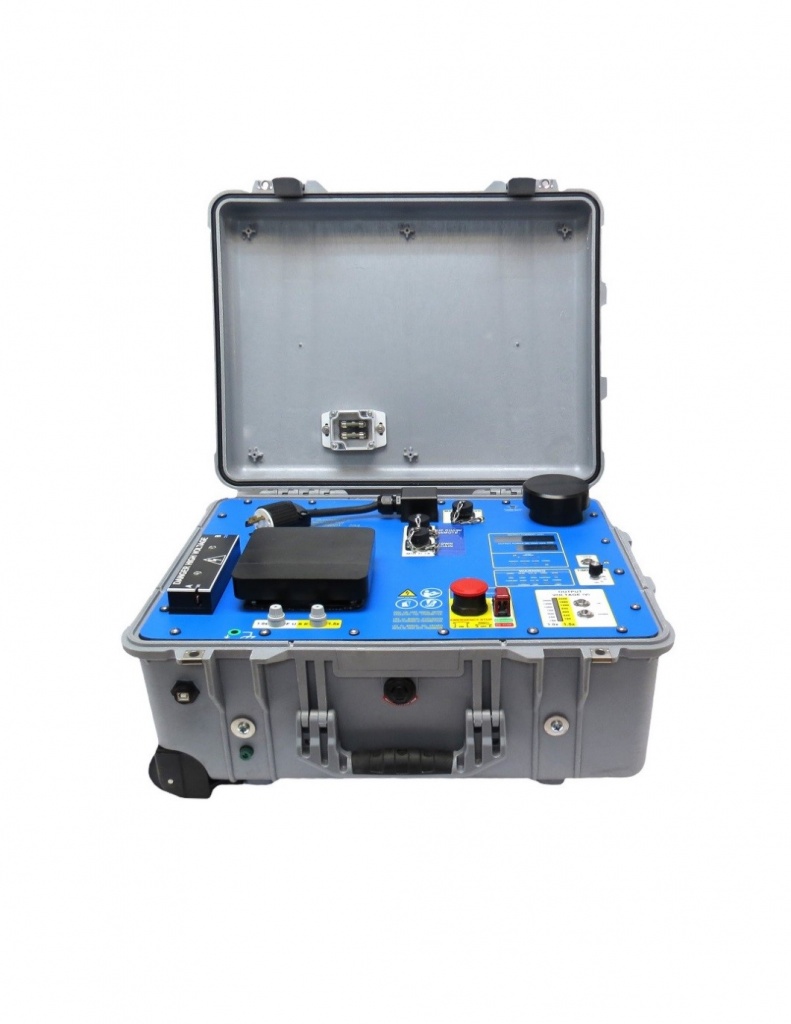

GDD Tx4 электр барлау генераторы
GDD Tx4 электр барлау генераторы сенімді құрал болып табылады және бүкіл әлемде профильдеу, зондтау және электрлік томографияда кедергі (CR) және индукциялық поляризация (IP) әдістерін қолданатын жұмыстарды орындау үшін қолданылады.
Генератор 150 В-тан 2400 В-қа дейінгі шығыс кернеу диапазонында жұмыс істейді және 4800 В-қа дейінгі кернеумен жұмыс істеу үшін оңтайландырылған тақталармен жабдықталған. GDD Tx4 генераторларының жоғары шығыс кернеуі жоғары кедергісі бар жүктемелермен жұмыс істеуге мүмкіндік береді, сондай-ақ нашар өткізгіш кесу жағдайлары. Төмен кедергісі бар жүктемеде жұмыс істегенде, бұл генератор моделі амплитудасы 20 А-ға дейінгі ток импульстарын жасауға мүмкіндік береді.

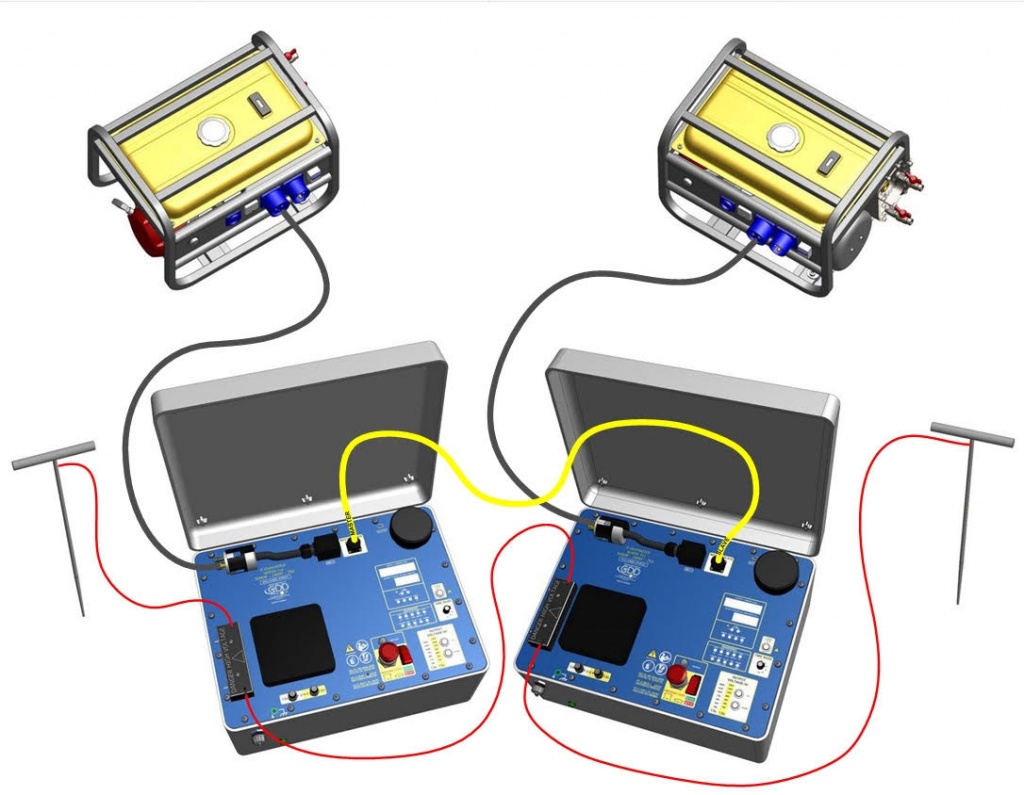

Екі GDD Tx4 генераторын негізгі-құлалық принципі арқылы біріктіруге болады. Бұл үшін берілген MASTER / SLAVE режимі шығыс кернеуін 4800 В дейін арттыруға мүмкіндік береді. Бұл режим GDD Tx желісінің (GDD TxII немесе GDD TxIII) басқа генераторларын қосуға мүмкіндік береді.

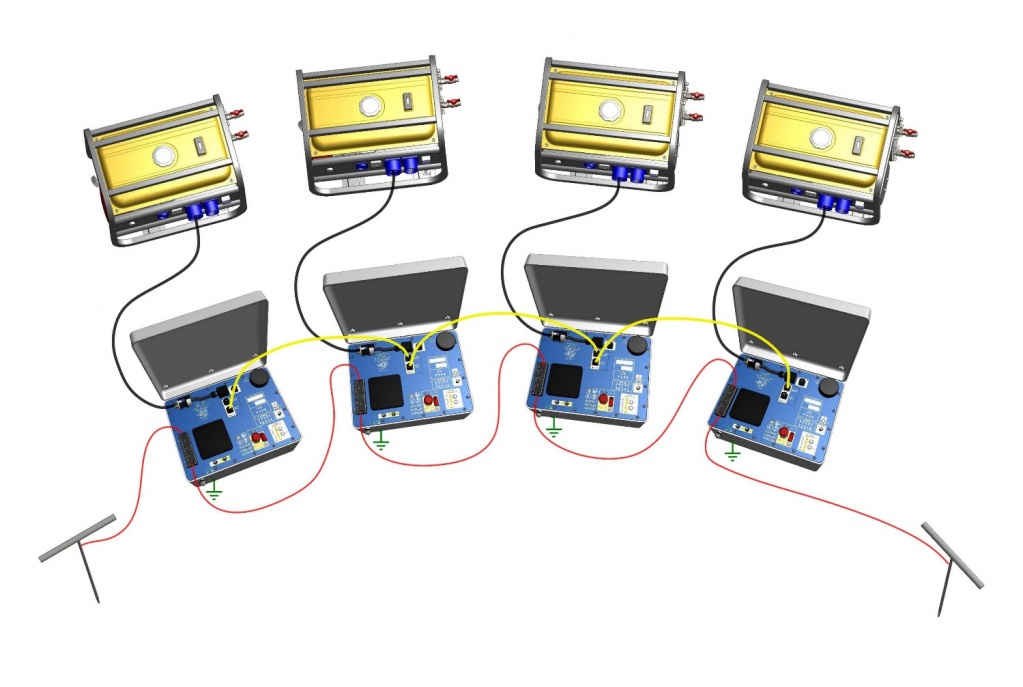

MultiTx режимінде 4 GDD Tx4 генераторына каскадты қосылу
GDD Tx4 генераторларының ерекшелігі MultiTx режимі болып табылады, онда 4800 В максималды кернеуде жалпы қуатты 20 кВт-қа дейін ұлғайту арқылы төрт генераторға дейін тізбектей қосуға болады.
Әдепкі бойынша генератор 2 секундтық үзіліспен ұзақтығы 2 секунд тікбұрышты көп полярлы импульсті береді. Импульстің ұзақтығы 1 с, 2 с, 4 с, 8 с, 16 с болуы мүмкін, генератор тұрақты ток режимінде де жұмыс істейді.
Генерацияланатын токтың және GPS синхрондау мәндерін өлшеуішпен жазу үшін генератор EM-IP Tx бақылаушысымен толықтырылуы мүмкін. TRM сигналын басқару модулінің қосымша құрылғысын қосу кезінде жиіліктер жиынтығын және импульс ұңғымасын өзгертуге болады, соның арқасында GDD генераторы көптеген ВП өлшеуіштерімен үйлесімді Tx4.
Сонымен қатар, GDD Tx4 генераторы шаң сүзгісі бар желдету жүйесімен жабдықталған, бұл электрондық компоненттерде шаң мен ылғалдың жиналуынан жабдықтың істен шығу ықтималдығын азайтады.
Қауіпсіздікті арттыру үшін генератор қысқа тұйықталудан қорғаумен жабдықталған. Генератордың құрылымы және негізгі компоненттердің жерге тұйықталуы қауіпсіз жұмысты қамтамасыз етеді. Генератор корпусы соққыға төзімді және тығыздалған.
GDD Tx4 генераторы 220–240 В бір фазалы айнымалы ток көзінен қоректенуге болады.
Қолдану аймақтары:
- Геологиялық картаға түсіру
- Геологиялық құрылымды зерттеу
- Кенді пайдалы қазбаларды іздеу
- Кимберлиттерді іздеу
- Мәңгілік тоңды зерттеу
- Жер асты суларын іздеу
- Геотермалдық көздерді іздеу және бақылау
- Қауіпті процестерді зерттеу және бақылау
- Инженерлік зерттеу
- Қоршаған ортаны зерттеу
- GDD Tx4 генераторы
- Нұсқаулық
- Тасымалдау қорабы
- Кернеу кабелі (міндетті емес)
- MASTER/SLAVE кабелі (қосымша)
|
Қуат-кернеу-ток |
5000W-2400V-20A |
|
Master-slave конфигурациясы |
10000W-4800V-20A |
|
(2 генератор) |
58 кг |
|
Жалпы салмағы (қосалқылар мен қаптаманы қосқанда) |
40 кг |
|
Салмағы (тек генератор) |
34 × 52 × 76 см |
|
Жалпы өлшем (соның ішінде аксессуарлар мен қаптама) |
−40 ÷ +65 °C |
|
Электрлік сипаттамалары: |
|
|
Уақыт базасы |
ON+, OFF, ON−, OFF |
|
Импульс ұзақтығы |
Тұрақты ток, 1, 2, 4, 8 және 16 секунд |
|
Шығару тогы диапазоны |
30 мА - 20 А (стандартты режим) |
|
DC режимі |
0,0 А-дан 20 А-ға дейін (ашық тізбек қорғанысы өшірілген) |
|
Шығу кернеуі |
максималды ток 5 А |
|
Master-slave конфигурациясы |
150 В-тан 2400 В-қа дейін |
|
MultiTx режимі |
(14 қадам) |
|
Экранындағы көрсеткіш |
Екі еселенген қуат (10 000 Вт) және 4 800 В шығыс кернеуі үшін екі 5 000 Вт генераторды біріктіру мүмкіндігі |
|
Нәр беруші |
4800 В шығыс кернеуінде қуаты 20 000 Вт-қа дейін өсетін төрт генераторға дейін каскадты қосылу мүмкіндігі |
