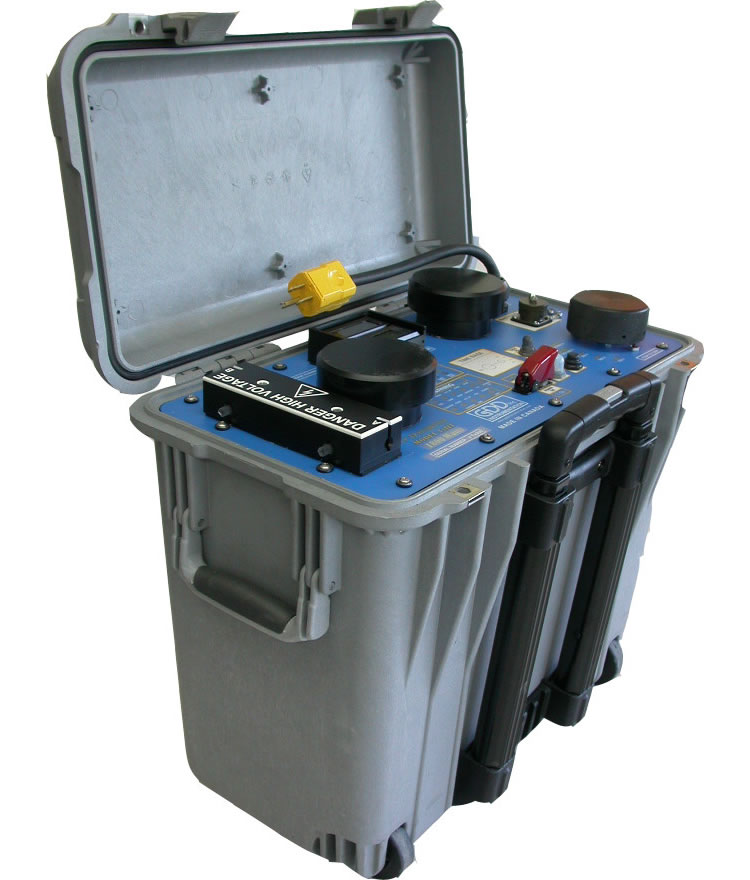

GDD TxIII электр барлау генераторы
GDD TxIII электр барлау генераторы сенімді құрал болып табылады және бүкіл әлемде профильдеу, зондтау және электрлік томографияда кедергі (КС) және жасанды поляризация (ВП) әдістерін қолданатын жұмыстарды орындау үшін қолданылады.
Генератор 150 В-тан 2400 В-қа дейінгі шығыс кернеуінің диапазонында жұмыс істейді және 4800 В-қа дейінгі кернеумен жұмыс істеу үшін оңтайландырылған тақталармен жабдықталған. GDD TxIII генераторларының жоғары шығыс кернеуі жоғары кедергісі бар жүктемелермен жұмыс істеуге мүмкіндік береді, сондай-ақ нашар өткізгіш кесу жағдайлары. Төмен кедергісі бар жүктемеде жұмыс істегенде, бұл модель амплитудасы 10 А дейінгі ток импульстерін жасауға мүмкіндік береді..

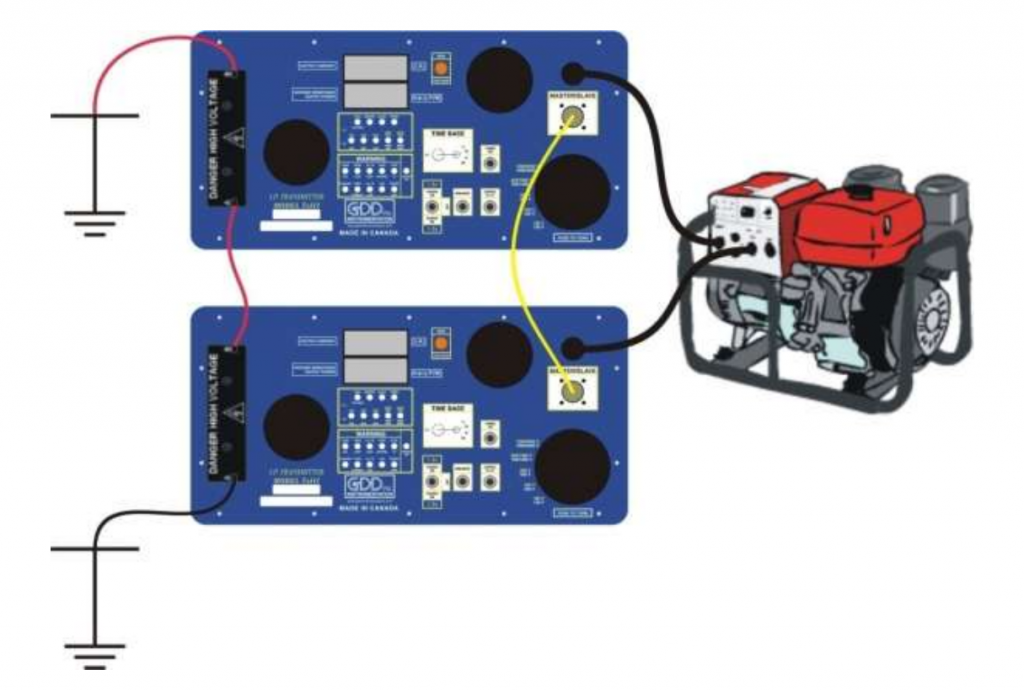

GDD TxIII генераторларының MASTER/SLAVE режиміндегі каскадты қосылу схемасы
GDD TxIII генераторларын негізгі-құлдық принципі арқылы тізбекті тізбектеуге болады. Бұл үшін берілген MASTER / SLAVE режимі шығыс кернеуін 4800 В дейін арттыруға мүмкіндік береді.
Әдепкі бойынша генератор 2 секундтық үзіліспен ұзақтығы 2 секунд тікбұрышты көп полярлы импульсті береді. Импульстің ұзақтығы 1 с, 2 с, 4 с, 8 с, 16 с болуы мүмкін, генератор тұрақты ток режимінде де жұмыс істейді.
Для записи значений генерируемого тока и GPS синхронизации с измерителем, генератор может быть доукомплектован контроллером . При подключении дополнительного устройства модуля управления сигналом
Генерацияланатын токтың және GPS синхрондау мәндерін өлшеуішпен жазу үшін генератор EM-IP Tx бақылаушысымен толықтырылуы мүмкін. TRM сигналын басқару модулінің қосымша құрылғысын қосу кезінде TRM сигналын басқару модулінің қосымша құрылғысын қосу кезінде жиіліктер жиынтығын және импульс ұңғымасын өзгертуге болады, соның арқасында GDD TxIII генераторы көптеген ВП өлшеуіштерімен үйлесімді.
Жасалған ток пен GPS синхрондауының мәндерін есептегішпен жазу үшін генераторды EM-IP Tx контроллерімен жабдықтауға болады. Қосымша TRM сигналын басқару модулін қосу арқылы GDD TxIII көптеген IP есептегіштерімен үйлесімді ете отырып, жиілік жинағын және импульстік жұмыс циклін өзгертуге болады.
Сонымен қатар, GDD TxIII генераторы шаң фильтрі бар желдету жүйесімен жабдықталған, бұл электрондық компоненттерде шаң мен ылғалдың жиналуынан жабдықтың істен шығу ықтималдығын азайтады.
Қауіпсіздікті арттыру үшін генератор қысқа тұйықталудан қорғаумен жабдықталған. Генератордың құрылымы және негізгі компоненттердің жерге тұйықталуы қауіпсіз жұмысты қамтамасыз етеді. Генератор корпусы соққыға төзімді және тығыздалған.
GDD TxIII генераторын 120 В немесе 220–240 В бірфазалы айнымалы ток көзінен қуаттандыруға болады.
Қолдану аймақтары:- Геологиялық картаға түсіру
- Геологиялық құрылымды зерттеу
- Кенді пайдалы қазбаларды іздеу
- Кимберлиттерді іздеу
- Мәңгілік тоңды зерттеу
- Жер асты суларын іздеу
- Геотермалдық көздерді іздеу және бақылау
- Қауіпті процестерді зерттеу және бақылау
- Инженерлік зерттеу
- Қоршаған ортаны зерттеу
- Генератор GDD TxIII
- Нұсқаулық
- Тасымалдау қорабы
- Кернеу кабелі (міндетті емес)
- MASTER/SLAVE кабелі (қосымша)
|
Қуат-кернеу-ток |
1800W-2400V-10 А |
|
Жетекші-жетеленбелі конфигурациясы |
3600W-4800V-10 А |
|
Жалпы салмағы (қосалқылар мен қаптаманы қосқанда) |
39 кг |
|
Салмағы (тек генератор) |
27 кг |
|
Жалпы өлшем (соның ішінде аксессуарлар мен қаптама) |
56 × 36 × 56 см |
|
Жұмыс температурасының диапазоны, |
-40 ÷ +65 °C (-40 ÷ +150 °F) |
|
Электрлік сипаттамалары: |
|
|
Уақыт базасы |
ON+, OFF, ON-, OFF |
|
Импульс ұзақтығы |
Тұрақты ток, 1, 2, 4, 8 және 16 сек. |
|
Шығару тогы диапазоны |
30 мА - 10 А (стандартты режим) |
|
DC режимі |
0,0 А - 10 А (ашық тізбек қорғанысы өшірілген) |
|
Шығу кернеуі |
максималды ток 5 А |
|
Жетекші-жетеленбелі конфигурациясы |
150-ден 2400 В-қа дейін (14 қадам) |
|
экранындағы көрсеткіш |
қуаты 3600 Вт немесе 5000 Вт болатын екі генераторды бірлесіп пайдалану мүмкіндігі |
