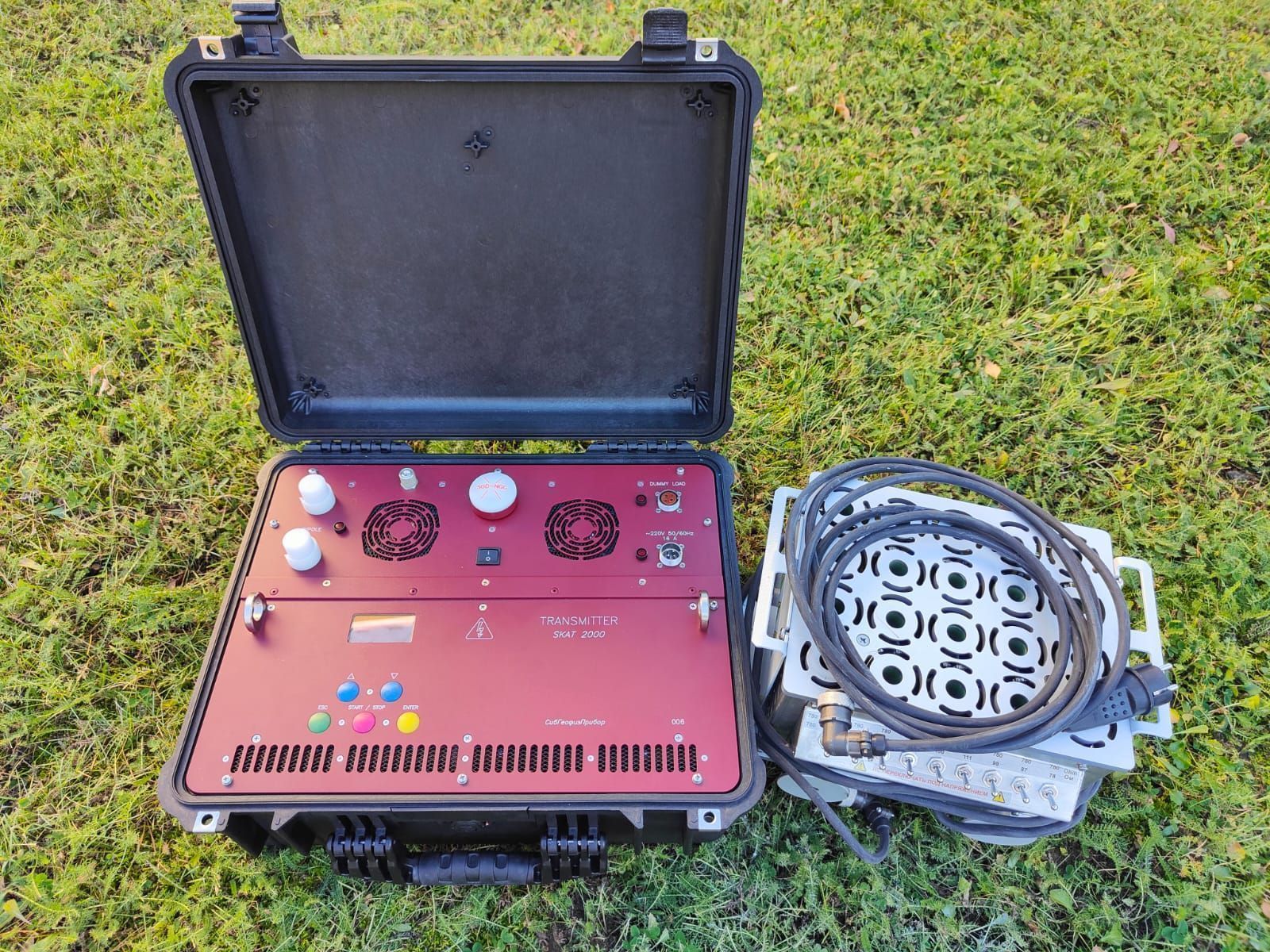

SKAT 2000 электр барлау кешені
SKAT 2000 - Бұл SGD-SKAT генераторының «үлкен ағасы» болып табылады, ол геофизикалық инженерлік және іздестіру жұмыстарын орындау кезінде өзін ұзақ уақыт бойы далада дәлелдеді. SKAT 2000 жинағы кедергіні, жасанды поляризацияны, жиілікті зондтауды және т.б. пайдалана отырып, электр барлауды орындауға арналған.
Шығу кернеуінің (1000 В-қа дейін) және ток амплитудасының (8 А-ға дейін) кең диапазоны генераторды терең ВЭЗ (тік электрлік зондтау), ВП-СГ кеңейтілген аумақтарда электрлік барлау және тіпті электр томографиясы үшін пайдалануға мүмкіндік береді. төмен кедергі жағдайлары. Құрылғы кідіріспен де (оң импульс – үзіліс – теріс импульс – үзіліс) де, үзіліссіз де (оң импульс – теріс импульс – оң импульс – теріс импульс) ауыспалы полярлығы бар амплитудасы тұрақтандырылған тікбұрышты импульстарды жасайды. Жиілік доменінде жұмыс істеу үшін жиіліктердің үш жиынтығы және уақыт доменінде жұмыс істеу үшін бір жиынтық бар.
Есептегішпен синхрондау кірістірілген GNSS модулінің көмегімен орнатылуы мүмкін, 1PPS сигналының дәлдігі 0,06 мкс құрайды. Модуль ГЛОНАСС және GPS сигналдарымен жұмыс істейді, бұл тіпті арктикалық ендіктерде де спутниктік сигналды тұрақты қабылдауды қамтамасыз етеді.

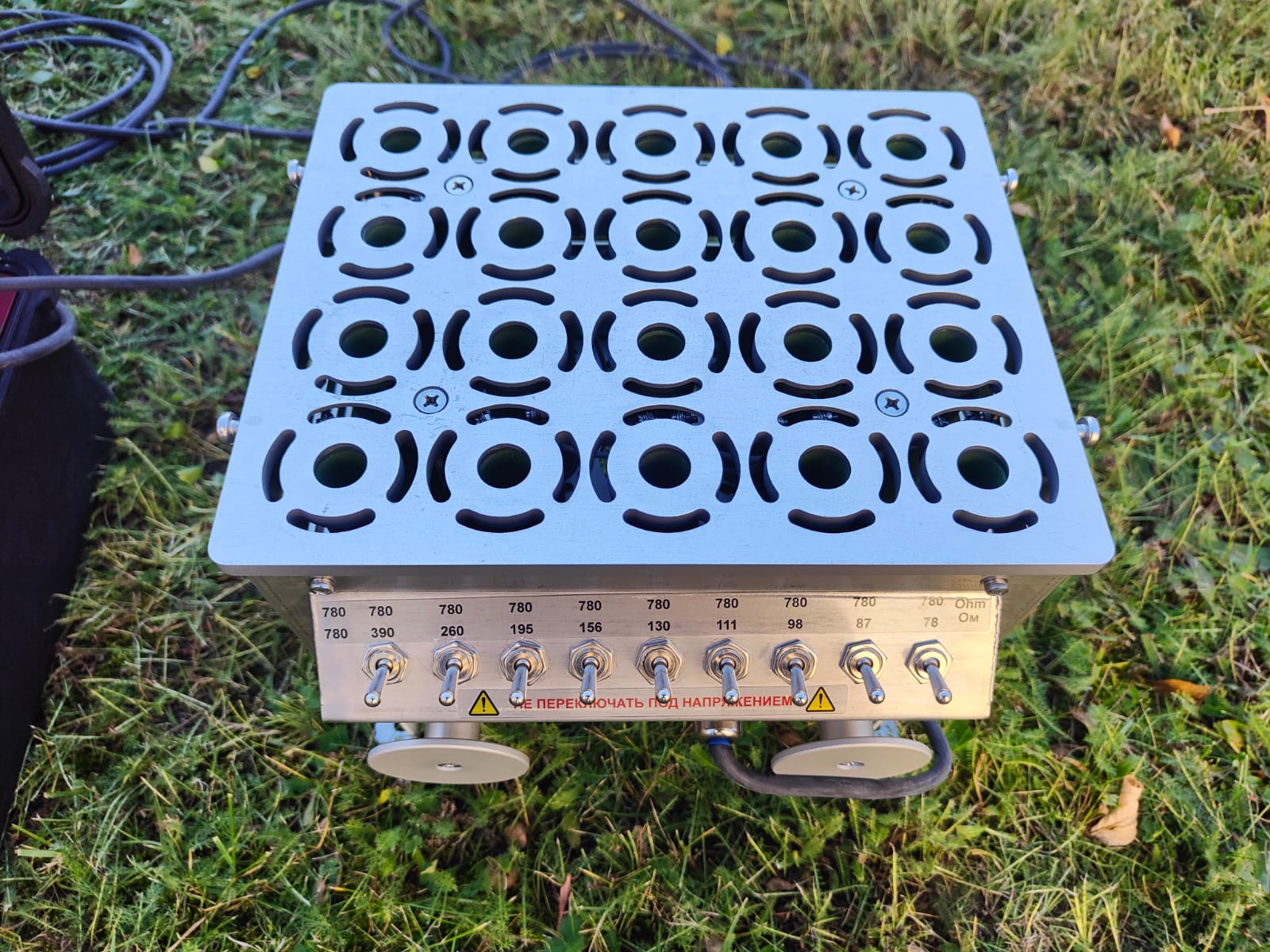

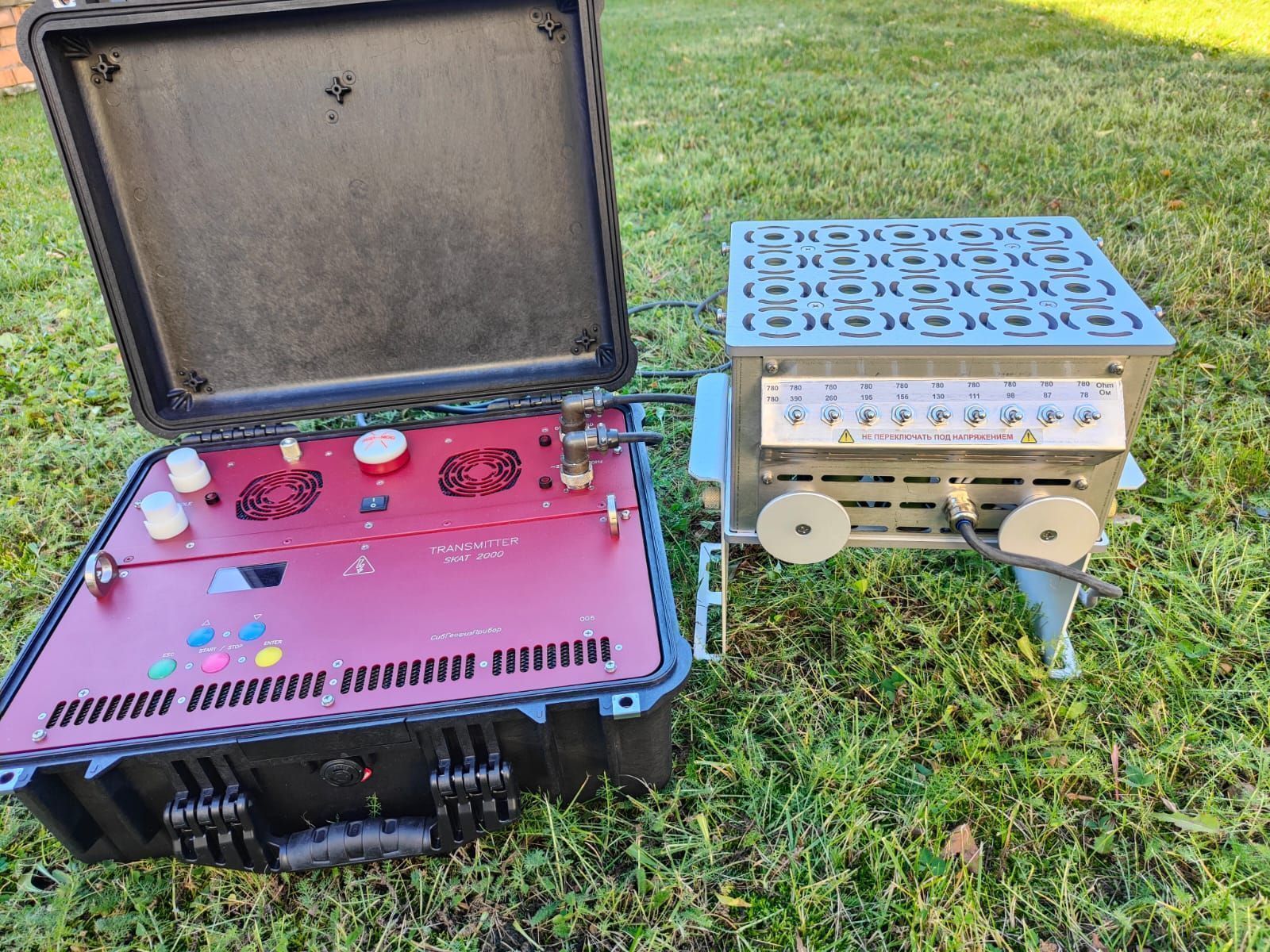

Генератор корпусы соққыға төзімді қорғалған (IP67) корпус түрінде жасалған, ол ашық күйде де IP64 қорғау дәрежесіне ие. SKAT 2000 жеткізу жиынтығы 78 Ом-тан 780 Ом-қа дейін реттелетін кедергісі бар резисторлық балласты модулін қамтиды.
Қолдану аймақтары:
- Пайдалы қазбаларды іздеу және барлау
- Гидрогеологиялық зерттеулер
- Инженерлік-геологиялық зерттеулер

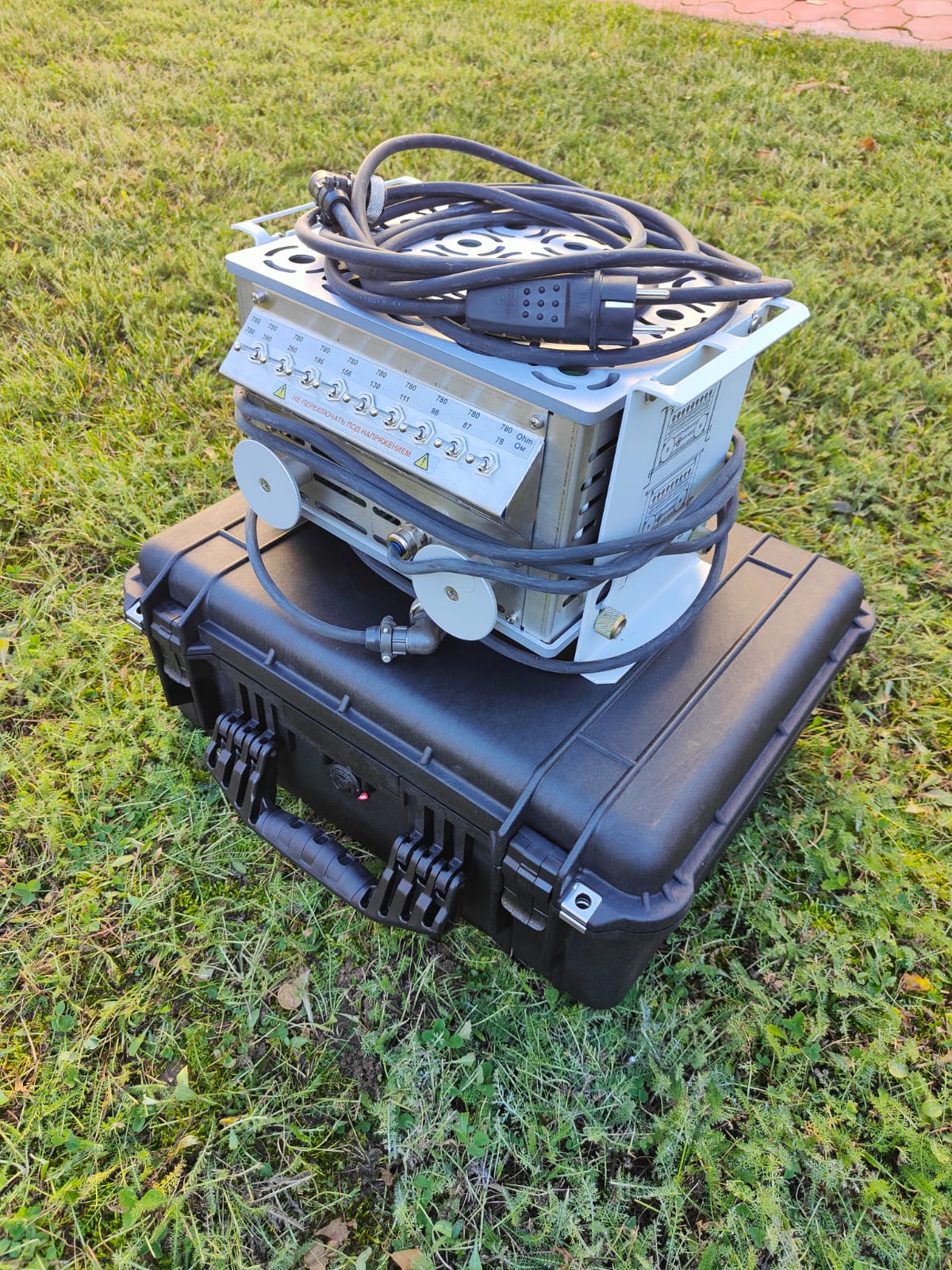

Жеткізу жинағы:
- Ток генераторы
- «SKAT 2000» электр барлау
- «POWER 220 В» қуат кабелі
- Кабельдік розетка 2RM22KPN4G3V1
- Кабельдік аша 2РМ22КПН4Ш3В1
- GPS/ГЛОНАСС навигациялық жүйесі SGD-NGG
- Балласт 2 кВт
|
Ток генераторы |
|
|
Максималды шығыс қуаты |
2000 Вт |
|
Шығу тоғының номиналды шығыс амплитудасы |
0,25 А қадаммен 0,25-тен 8,0 А-ға дейін |
|
Токты тұрақтандырудың салыстырмалы қателігі |
1% артық емес |
|
Шығару ток пішіні |
Шаршы импульстар |
|
Импульстік жұмыс циклі |
1 (үзіліссіз) немесе 2 (үзіліспен) |
|
Жиілік жиындарының саны |
4 |
|
Бірінші жиынтықтың номиналды жиіліктері |
0.019, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.53, 39.06, 78.125, 156.25, 312.5, 625.0 Гц |
|
Екінші жиынның периодтары (үзіліспен бір ағымдағы импульс). |
0.5, 1, 2 и 4 с |
|
Үшінші жиынтықтың номиналды жиіліктері |
0.015625, 0.03125, 0.0625, 0.125, 0.250, 0.500, 1.00, 2.00, 4.00, 8.00, 16.00, 32.00, 64.00, 128.0, 256.0, 512.0 Гц. |
|
Төртінші жиынның номиналды жиіліктері |
0.0208333, 0.0416667, 0.0833333, 0.166667, 0.333333, 0.666667, 1.33333, 2.66667, 5.33333, 10.6667, 21.3333, 42.6667, 85.3333, 170.667, 341.333, 682.667 Гц |
|
GNSS қабылдағышын пайдаланбай импульс жиілігін орнатудағы абсолютті қате |
± 1∙10-6 с |
|
GNSS қабылдағышын қолданбай импульстік жиіліктерді орнатудың салыстырмалы тұрақсыздығы |
± 1∙10-6 с |
|
Синхрондау |
GPS/GLONASS SGD-NGG навигациялық жүйесінен ішкі немесе сыртқы |
|
Қуаттану |
47-ден 63 Гц-ке дейінгі жиіліктегі айнымалы ток желісінен кернеуі 195-тен 253 В-қа дейін |
|
Максималды қуат тұтынуы |
2500 Вт артық емес |
|
ГОСТ 14254-96 (IEC 529-89 CE I70-1 EN 60529) бойынша қорғаныс дәрежесі |
IP64 жұмыс күйінде IP67 тасымалдау күйінде |
|
Жұмыс температурасының |
− 20 до +50° С |
|
Өлшемдері |
520×430×220 мм |
|
GPS/GLONASS навигациялық жүйесі SGD-NGG |
|
|
Қабылдағыш түрі |
GPS & GLONASS |
|
Қабылдау арналарының саны |
72 |
|
Орналастыру уақыты – «суық» бастау |
30 с-тан артық емес |
|
Орналастыру уақыты – «жылы» бастау |
2 с-тан артық емес |
|
ГОСТ 14254-96 бойынша қорғау дәрежесі |
IP67 |
|
«2 кВт» балласты |
|
|
Қарсылық диапазоны |
78 ден 780 Ом-ға дейін |
|
Максималды қуат тұтынуы |
2000 Вт |
|
Тұрақты токтың максималды жұмыс кернеуі |
400 В |
|
Өлшемдері |
Жұмыс күйінде 355×240×390 мм Тасымалдау күйінде 355×240×220 мм |
|
Массасы |
8 кг |
