CMD жабдықтары

CMD сериясының электромагниттік өткізгіштік өлшегіштері тау жыныстарының магниттік қабылдағыштығының (қайталама өрістің өлшенген фазалық құрамдас бөлігінен түрлендірілген) өткізгіштігін және вариациясын жанаспастан жылдам өлшеуге арналған геофизикалық аспаптардың үлкен желісін білдіреді. 0,5–9 м диапазондағы тереңдіктерді зерттеуге арналған бір және көп жиілікті зондтар жылдам картаға түсіруге, соның ішінде GPS көмегімен үздіксіз режимде, сондай-ақ әртүрлі көлік құралдарының көмегімен жылжымалы маркшейдерлік жұмыстарға мүмкіндік береді. Байланыссыз түсіру техникасы жерге тұйықтау мүмкін емес немесе қиын жағдайларда (қар, мұз, тастар және т.б.) жұмыстарды орындауға мүмкіндік береді.Қлайлы интерфейс және өңдеудің қарапайымдылығы тіпті біліктілігі жоқ қызметкерлерге де өлшеу жүргізуге мүмкіндік береді.

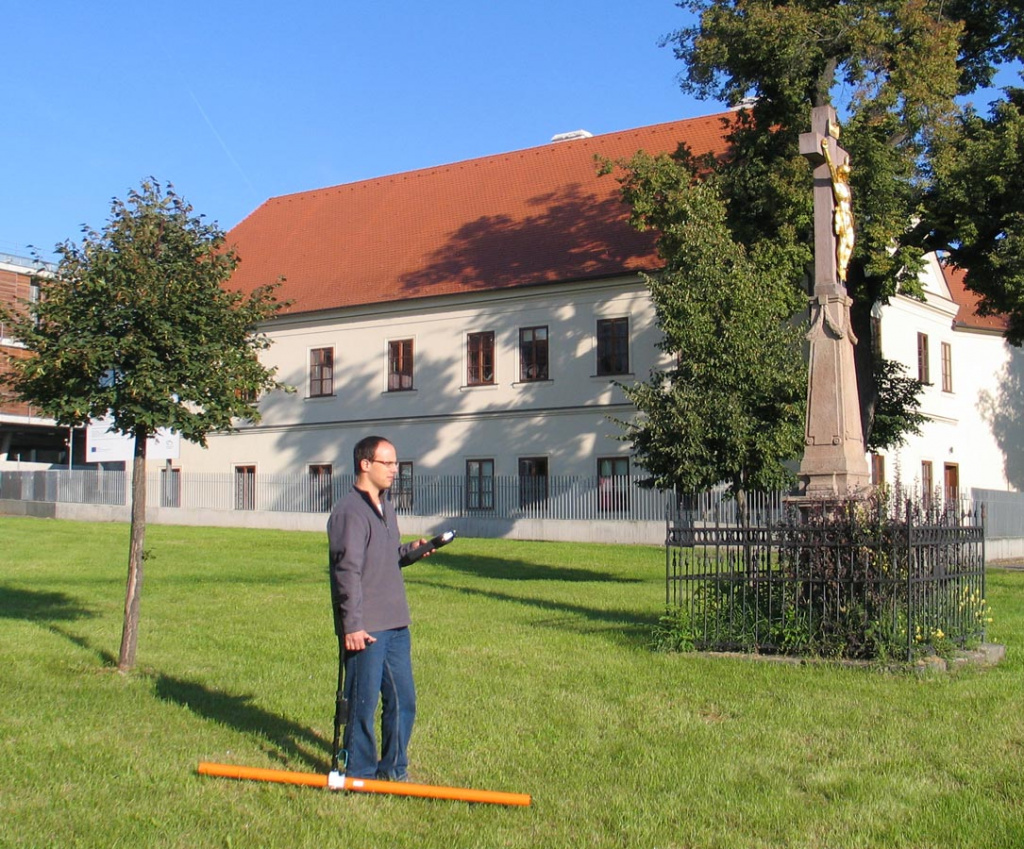

CMD-Mini Explorer 6L электрөткізгіштік өлшегішінің терең емес тереңдіктегі нұсқасы алынған мәліметтерді тікелей сайтта инверсиялау арқылы жоғары рұқсатпен 0,3–2,3 м тереңдік диапазонында көп жиілікті (алты қабылдағыш) түсіруге мүмкіндік береді. Бұл жабдық негізінен археологиялық, геотехникалық және басқа да жұмыстар аясында таяз тереңдікте көмілген құрылыстар мен объектілерді жоғары дәлдікпен картаға түсіруге арналған.

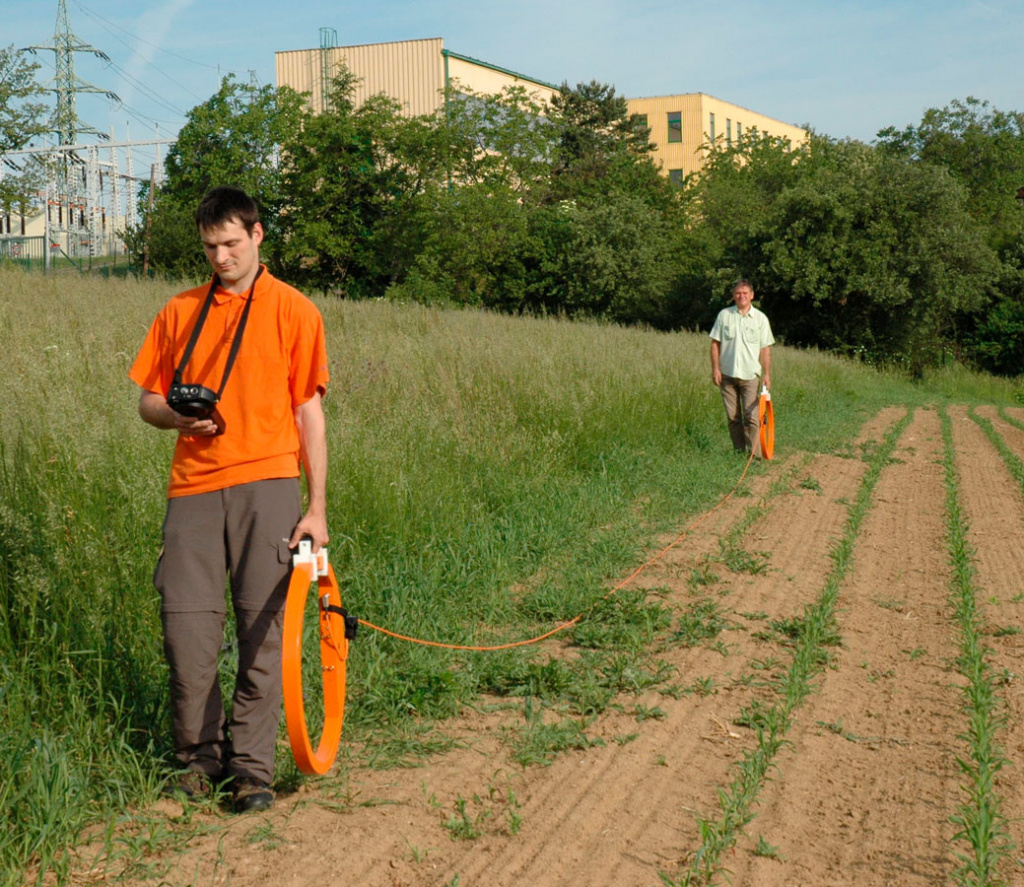

CMD-DUO терең модификациясы жоғары дәлдіктегі сандық өткізгіштік өлшегіштер желісіндегі үшінші элемент болып табылады. Қабылдау және жіберу антенналарының арасындағы қашықтықты икемді түрде өзгерту мүмкіндігі 7–60 м диапазонында әртүрлі тереңдіктегі геологиялық ортаны зерттеуге мүмкіндік береді.

Жабдықтың ерекшеліктері:

Бес өлшем режимі:

• Қолмен іске қосу - оператор әрбір өлшеу нүктесінде жабдықты қолмен іске қосады. Пикет координаттары параметрлерге сәйкес автоматты түрде немесе қолмен өзгертіледі. Әрбір пикеттегі өлшемдерді қайталауға, өткізіп жіберуге немесе түсініктеме беруге болады
• Үздіксіз өлшеулер – белгіленген жиілікпен. Пикет координаттары уақыт белгілерімен анықталады
• GPS көмегімен қолмен іске қосу - оператор әрбір өлшеу нүктесінде жабдықты қолмен іске қосады. Пикет координаттары GPS қабылдағышы арқылы анықталады
• GPS көмегімен үздіксіз өлшеулер – белгіленген аралықтарда. Пикет координаттары GPS қабылдағышы арқылы анықталады
• Осциллограф режимі – есептегіш жадына деректерді жазбай үздіксіз өлшеулер. Деректер RS232 интерфейсі арқылы тікелей сыртқы құрылғыға беріледі
• Өлшеу нәтижелерін визуализациялау (15 000 бақылау нүктесіне дейін)
• Интерактивті 1D инверсия (екі қабатты)
• Деректер алынбалы USB флэш-дискісіне тікелей жазылады
• Зарядтау құрылғысы бар кірістірілген LI-Ion батареясы (Жұмыс уақыты 3–4 күн немесе 24–32 сағат үздіксіз өлшеу)

Өлшенетін мәндер диапазоны:

• Көрінетін өткізгіштік: 1000 мС/м, рұқсат 0,1 мС/м
• Жалпы режим компоненті:
• CMD сызғышы ±80 ppt, ажыратымдылық 10 ppm
• CMD шағын сызғышы ±20 / ±40 / ±40 / ±80 / ±80 / ±80 ppt

Қолдану аймақтары:

• CMD желісі: геотехникалық зерттеулер, ауыл және орман шаруашылығының қажеттіліктеріне арналған жұмыстар, қоршаған ортаны бақылау, жер асты суларын зерттеу, геологиялық карта жасау, археологиялық зерттеулер, металл объектілерін іздеу жұмыстары және т.б.
• CMD-мини желісі: археологиялық зерттеулерге, жол құрылысына, металдарды анықтауға және т.б. үшін жоғары ажыратымдылықтағы электр өткізгіштік өлшемдері.
• CMD-DUO желісі: геологиялық барлау, жер асты суларын зерттеу, қоршаған ортаны зерттеу, жер асты объектілерін іздеу

Жеткізу жинағы:

• Басқару блогы/өлшегіш
• Айнымалы ток/тұрақты ток инверторы 100–240 В, 50–60 Гц
• 12В қуат кабелі (көлік розеткасынан)
• 6 AA батареясына арналған алынбалы батарея бөлімі
• Тасымалдау бауы
• Компьютердің байланыс кабелі

• Антеннаны қосу кабелі (кейбір өзгертулер үшін)

• бағдарламалық құралы бар CD
• Пайдаланушы нұсқаулығы

Антенна жүйелері:

• Алюминий қорап (өлшемі берілген антенналар жинағына байланысты)
• Бау немесе тасымалдау тұтқалары
• Жүк түсіру жүйесі (CMD-Explorer, CMD-4/6, CMD-4 және CMD-2)
• Есептегіш ұстағыш (CMD-Explorer, CMD-4/6, CMD-4 және CMD-2)
• Антенна ұстағышы (CMD-MiniExplorer, CMD-1, CMD-Tiny)
• Қосылу кабелі
• Генераторға арналған қосалқы литий-ионды батареялар және олар үшін зарядтағыш (CMD-DUO)
• Екі айнымалы/тұрақты ток инверторы 100–240 В, 50–60 Гц (CMD-DUO)
• AA батареяларына арналған алынбалы батарея бөлімдері (CMD-DUO)

Пакетке кірмейді және оны бөлек сатып алу керек:

• Есептегіш пен антенна арасындағы сымсыз байланысқа арналған Bluetooth адаптері
• Антенна сырғымасы CMD-Tiny
• Деректерді визуализациялау және инверсиялық бағдарламалық қамтамасыз ету (IX1D, Res2DInv / Res3DInv, Surfer)
• Қосалқы литий-ионды батареялар
