GEPS-2000 электрлік барлау кешені

Геоэлектрлік зонд GEPS-2000 – үлкен тереңдікте тік электрлік зондтау (ВЭЗ) әдісімен жұмыс істеуге, сондай-ақ 8 каналды электрлік ЭП профилін жасауға және оның меншікті кедергіден басқа индукциялық поляризацияны өлшеуімен ЭП-ВП модификациясына арналған жабдық. Жабдық 1000–2000 м тереңдікте зондтау үшін қолданылады. Бұл тереңдік генератордан жоғары токтар мен кернеулерді беру арқылы қамтамасыз етіледі.

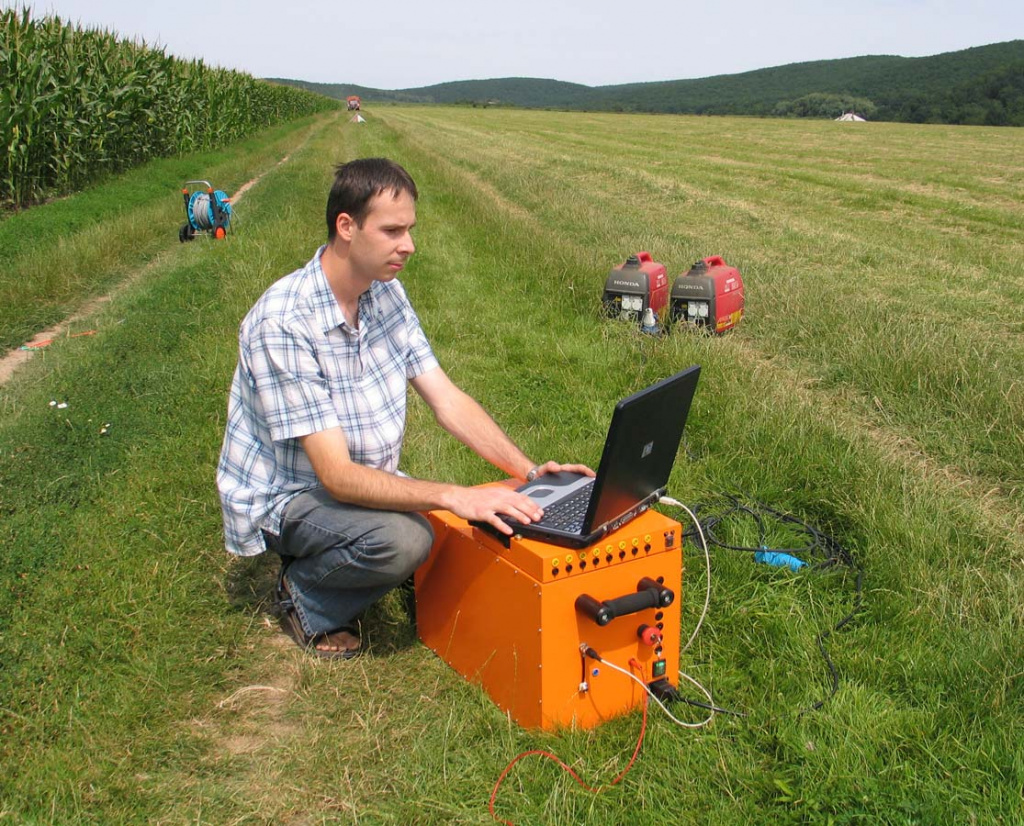

Жабдық жиынтығына қабылдағыш пен шамадан тыс жүктемеден қорғайтын қуатты генератор кіреді. Генератор жалпы қуаты 4000 Вт болатын екі шағын айнымалы ток көзінен қуат алады. Жабдық сыртқы компьютер арқылы басқарылады. GEPS-2000 алдын ала тапсырыс берілген өнім болғандықтан, техникалық сипаттамалар өзгеруі мүмкін.

Бірнеше зондтау нәтижелері жеткізу жинағына кіретін бағдарламалық құралды пайдалана отырып, кедергі және ВП псевдосекциялары түрінде ұсынылуы мүмкін. Сегіз каналды электрлік профильдеу нәтижелерін қамтитын шығыс файлына көптеген инверсия бағдарламалары қолдау көрсетеді.

Қолдану аймақтары:

• Құрғақ аймақтарда жер асты суларын табу
• Кен геофизикасы
• Геологиялық картаға түсіру
• Құрылымдық зерттеулер

Жеткізу жинағы:

• GEPS-2000 генераторы және жеке өлшем бірлігі
• Екі бензин генераторы
• Қосылатын кабельдер жинағы
• Байланыс және басқару бағдарламалық қамтамасыз ету
• IPI2WIN деректерді өңдеу және инверсиялық бағдарламалық қамтамасыз ету
• Пайдаланушы нұсқаулығы

Пакетке кірмейді және оны бөлек сатып алу керек:

• Кабельдерді катушкаларға беру және қабылдау

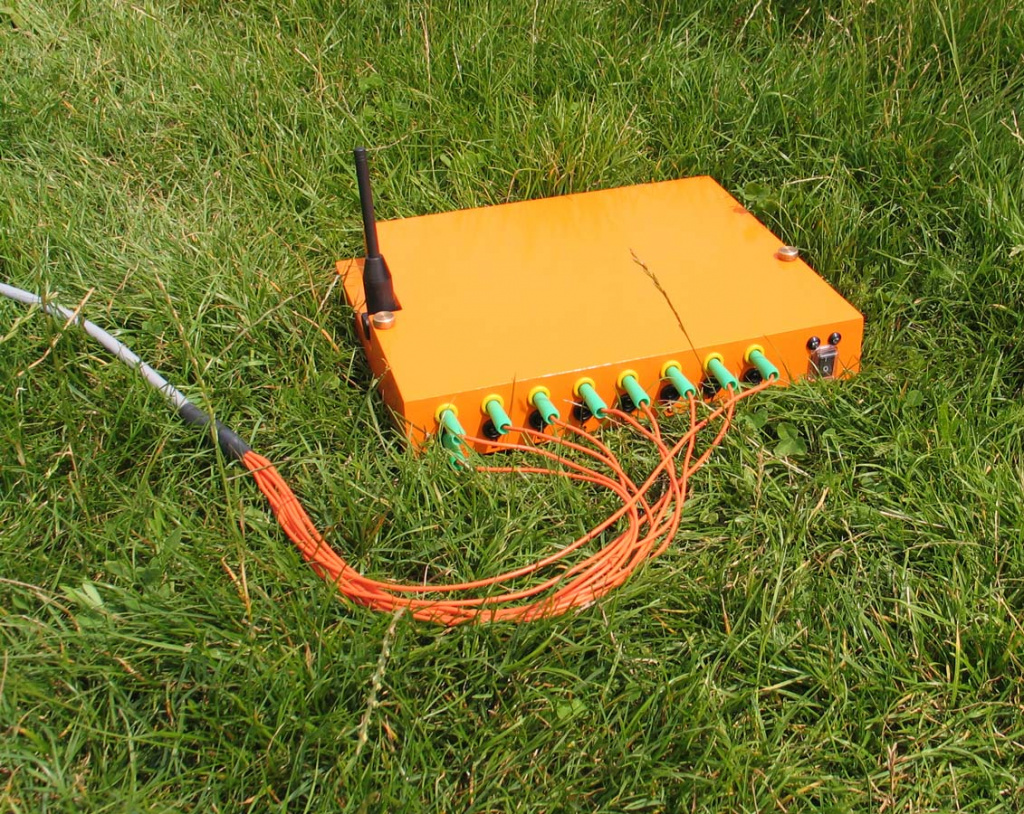

• Катушкада сегіз арналы профильге арналған өлшеу модулі
• Қабылдау және беру электродтары
• Деректерді өңдеу және инверсиялық бағдарламалық қамтамасыз ету ZondIP1D, ZondRES2D

Қолжетімді әдістер:

• Тік электрлік зондтау (ВЭЗ және ВЭЗ-ВП)
• Сегіз арналы электрлік профильдеу – ЭП және ЭП-ВП
• табиғи өріс әдісі - ЕП

Өлшеу ерекшеліктері:

• ВП өлшеу (зарядтылық) - 20 мс қадаммен 10 уақыттық терезеге дейін (әрқайсысы 6 секундқа дейін)
• Өлшеу нүктесінің координаттары, шығыс тогы, кіріс кернеуі, бірлік сыйымдылығы, көрінетін кедергісі, стандартты ауытқуы, стандартты ауытқуы бар 10 кідірістегі зарядтылығы жазылған параметрлер болып табылады.
• Сыртқы компьютер арқылы басқару (MS WINDOWS ОЖ)
• Өлшеу нәтижелерін интерактивті көрсету
• Компьютермен байланыс – USB интерфейсі
• Бағдарламалық қамтамасыз ету – құрылғымен байланысты қамтамасыз етеді, деректерді жүктеп алады және оны одан әрі өңдеу және инверсия (ZondIP1D, ZondRES2D, IPI2WIN және т.б.) үшін бағдарламаларға экспорттауды, сондай-ақ өлшеуішке жинақтау параметрлерін жүктеуді қамтамасыз етеді.
