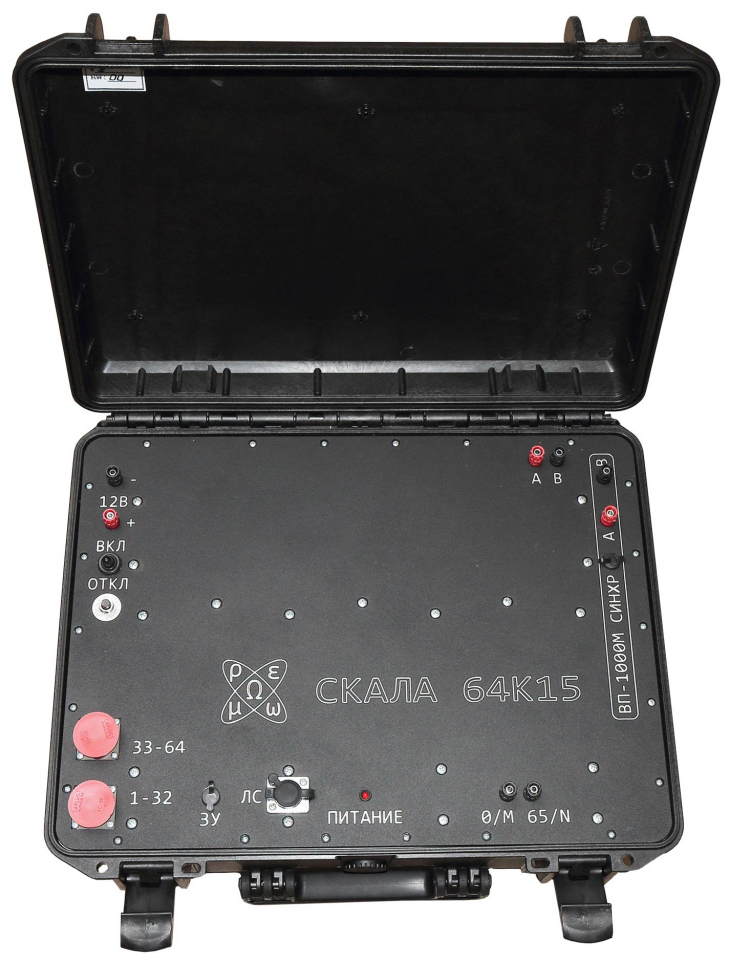

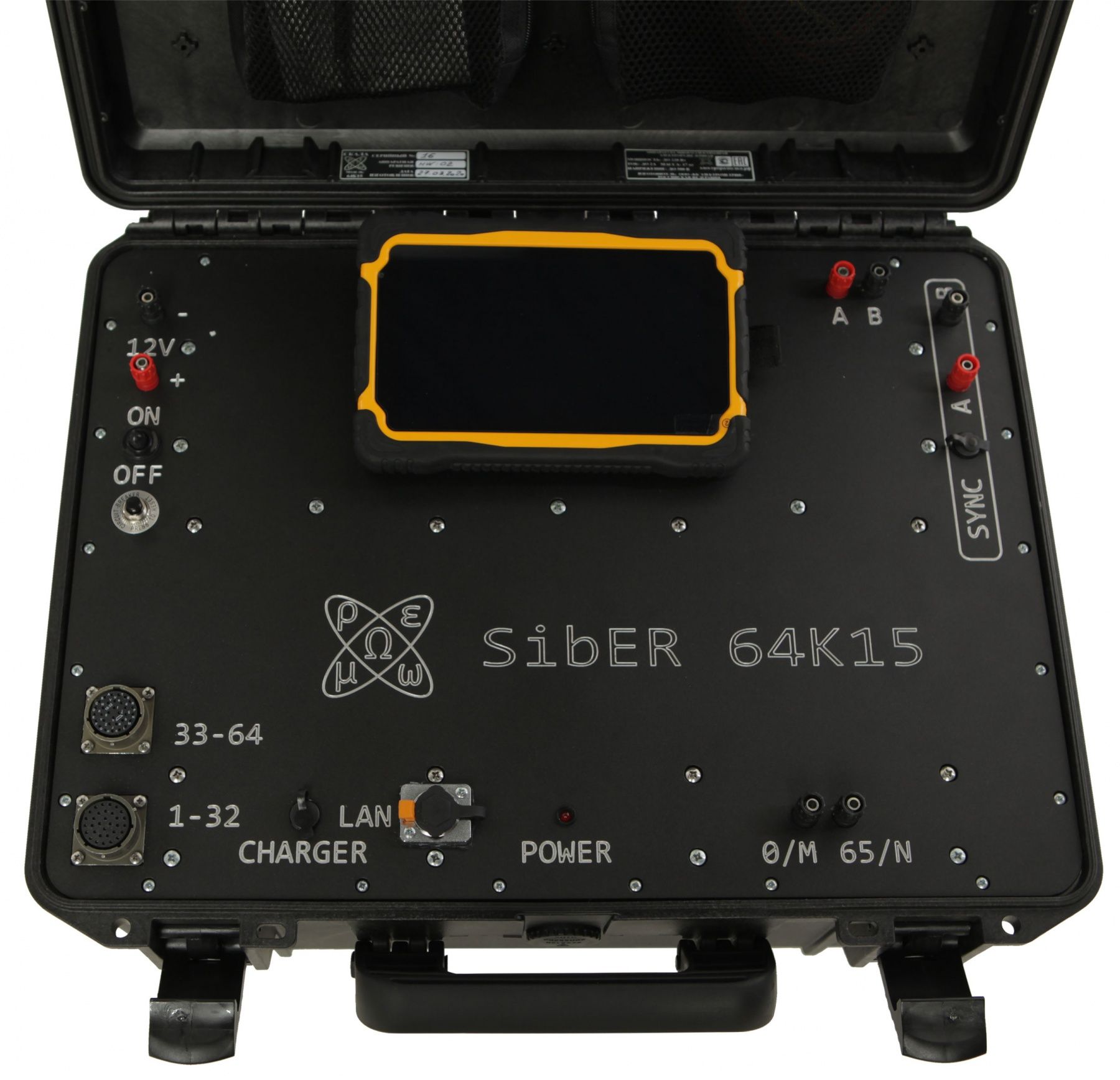

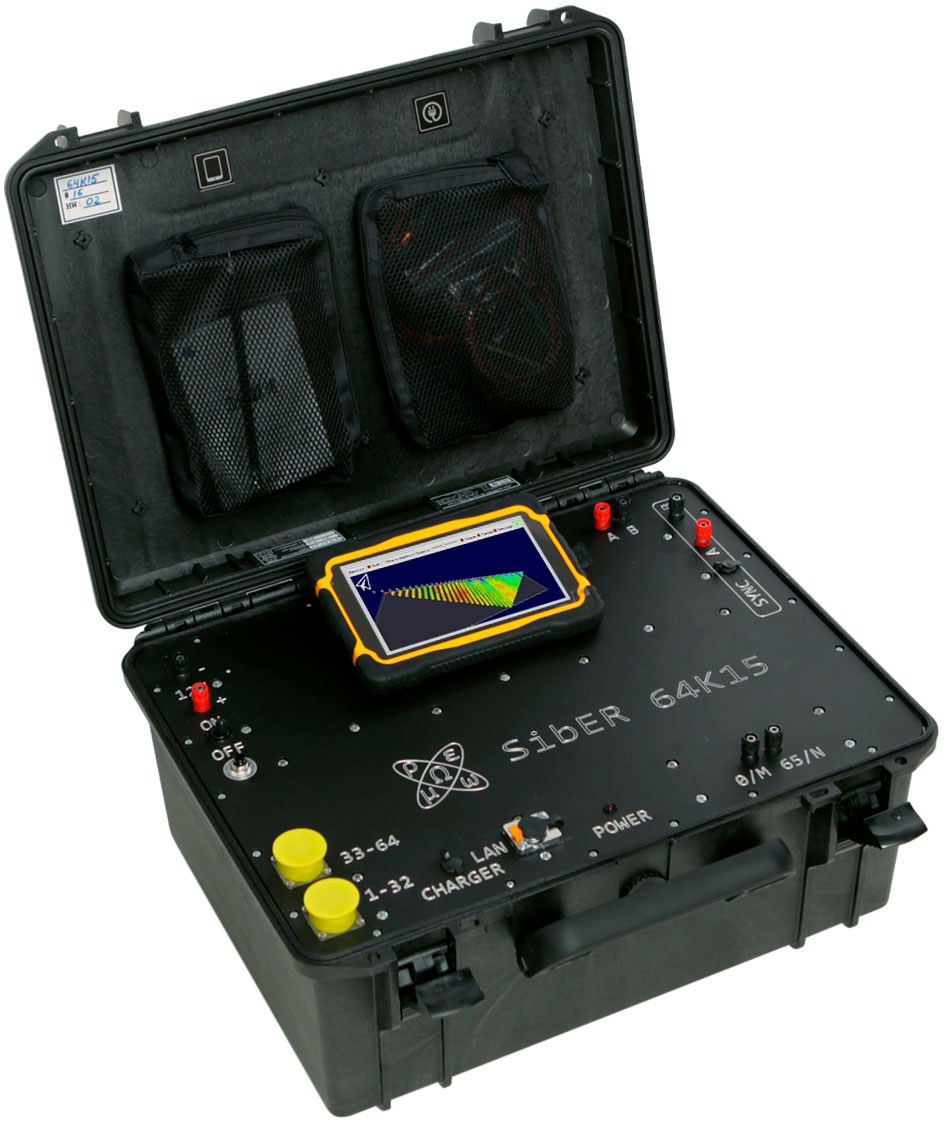

СКАЛА 64К15Е (SibER 64K15E) көп электродты электр барлау жабдығы

Жаңа портативті электр барлау станциясы СКАЛА 64К15Е бір корпуста 15 арналы өлшегіш пен генераторды біріктіреді. Жүйе қондырғылардың кез келген модификациясында электрлік томография әдісін (64 электродқа дейін) немесе тік электрлік зондтау әдісін қолданумен жұмыс істеуге арналған: диполь-диполь, поль-диполь, поль-поль және т.б. Кірістірілген бағдарламалық құрал деректер жинау үлгілерін оңай өңдеуге мүмкіндік береді. Кіріктірілген 220 Вт генератор кез келген дерлік геотехникалық мәселелерді шешу үшін қажетті тереңдікті қамтамасыз етеді. SKALA 64K+ сыртқы қосқыштарымен үйлескенде, қондырғыдағы электродтардың санын бірнеше есе арттыруға болады: әрбір қосқыш желіні 64 электродқа ұлғайтуға мүмкіндік береді. Бақылауларды кейіннен бөлек өңдеумен бір уақытта бірнеше қондырғылармен жүргізуге болады.

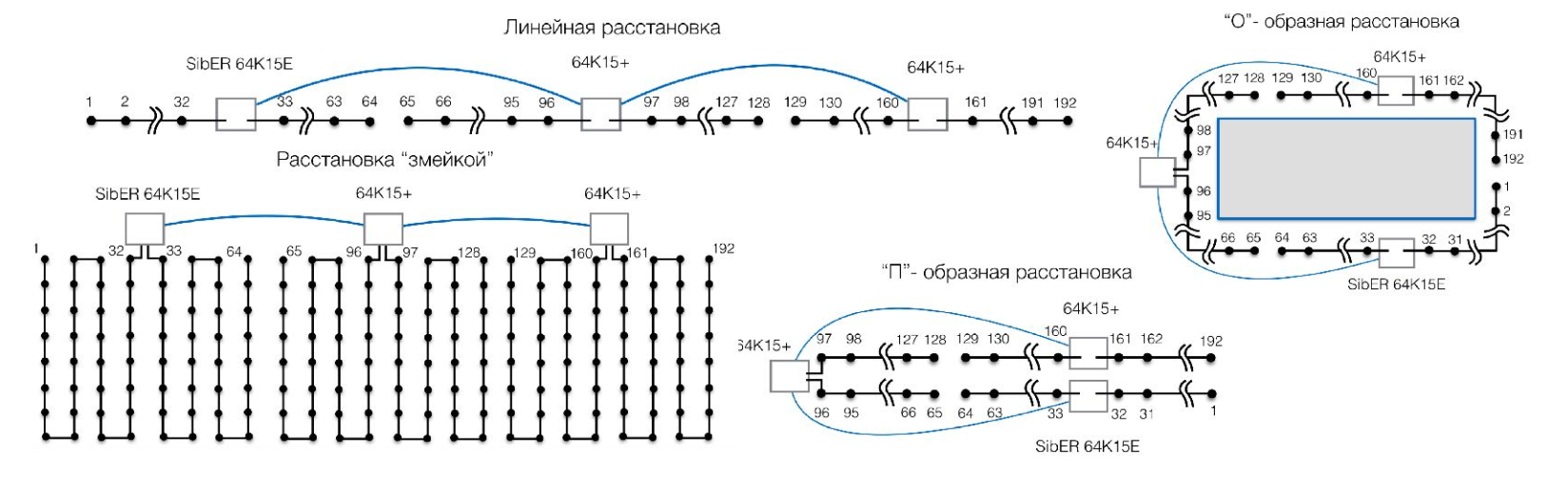

Жаңа сыртқы қосқыш SKALA64K15+ көмегімен өлшеу қондырғысындағы электродтар санын көбейтуге болады. Шешілетін тапсырмаға байланысты сәйкес сериялық қосылым опциясын таңдауға болады.

Ұзын массивтермен жұмыс істеу үшін Skala 64K15E станциясының мүмкіндіктерін сыртқы ток көзін пайдалану арқылы кеңейтуге болады, мысалы, ВП-1000M.

Сондай-ақ станцияны телефон, планшет немесе компьютер (Android немесе Windows ОЖ) арқылы Wi-Fi және Ethernet арқылы басқаруға болады, бұл өлшеу процесін тоқтатпай бақылау хаттамасын құруға және интерактивті өңдеуге, сондай-ақ деректерді қарауға және өңдеуге мүмкіндік береді. псевдосекциялар, поляризациялық секциялар, профиль қисықтары және зондтау қисықтары түрінде берілген алынған деректер. Басқару бағдарламасының интерфейсінде орыс және ағылшын тілдеріндегі нұсқалары бар. Өлшеу нәтижелері бар файлдардың пішімі ZondRes2d, ZondRes3d, ERTLab, X2IPI және т.б. бағдарламалық қамтамасыз етумен үйлесімді, ол кез келген орналасу схемаларын құруға, өлшемдердің сапасын бағалауға және геоэлектрлік секцияларды тұрғызу арқылы мәліметтерді инверсиялауға мүмкіндік береді.

СКАЛА 64К15Е өлшеудің жоғары тұрақтылығын қамтамасыз етеді және операторға жасалған және өлшенген сигналды көру мүмкіндігін береді. Жабдық әртүрлі жинақтау сандары мен импульс-үзіліс арақатынастарымен уақыттық аймақта индукцияланған поляризацияны өлшеуге мүмкіндік береді. Кешен электродты жерге қосу сапасын (кейбір электродтарды ажыратуға болады), микробағдарламаны Интернет арқылы жаңарту мүмкіндігін және қате туралы хабарлау жүйесін (қысқа тұйықталу, ашық тұйықталу, батарея зарядының төмендігі, генератор жағдайында) автоматты түрде бағалайды. қызып кету, корпустың ішінде конденсацияның болуы, басқа құрылғылармен байланыс болмауы). Бақылаулардың координаталық және уақыттық анықтамасы орнатылған GPS қабылдағышы арқылы орындалады.

• 2D және 3D электрлік томография нұсқаларындағы кедергілер
• Индукцияланған поляризация әдісі (импульс 80 мс-тен 10 с дейін, үзіліс 20 мс-тен 10 с дейін)

• Веннер (α, β, γ конфигурациялары)
• Шлюмбергер
• Диполь осьтік
• Үш электродты (тікелей және кері)
• Екі электродты

• Геологиялық құрылымын нақтыла
• Тау жыныстарының тереңдігін анықтау
• Кенді минералды аймақтарды белгілеу
• Карст құрылымдарын, жарылу аймақтарын және жоғары ылғалдылықты картаға түсіру
• Жер асты суларын іздеу
• Қауіпті процестерді бақылау
• Жер асты коммуникацияларын іздеу (құбырлар және басқа желілер)

• Негізгі жинақ:
  • СКАЛА 64К15Еаппаратурасы

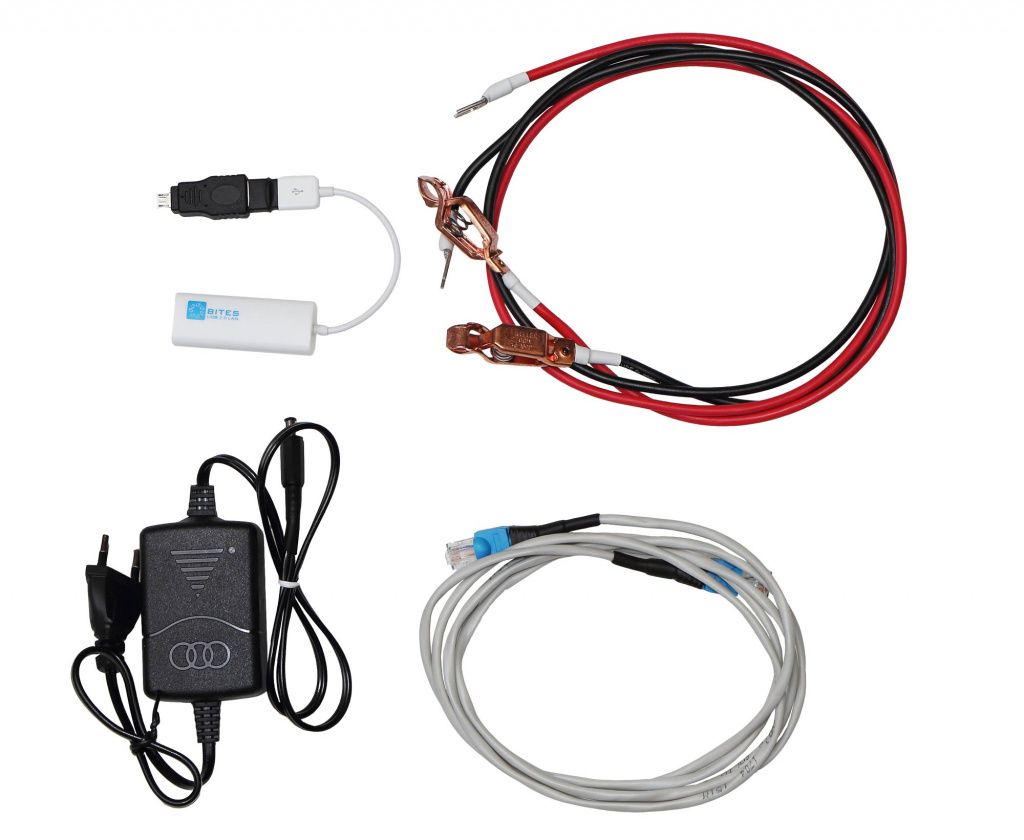

  • Ішкі аккумуляторға арналған зарядтау құрылғысы
  • Сыртқы қуат көзін қосуға арналған 12 В кабель
  • Android ОС базасындағы планшет

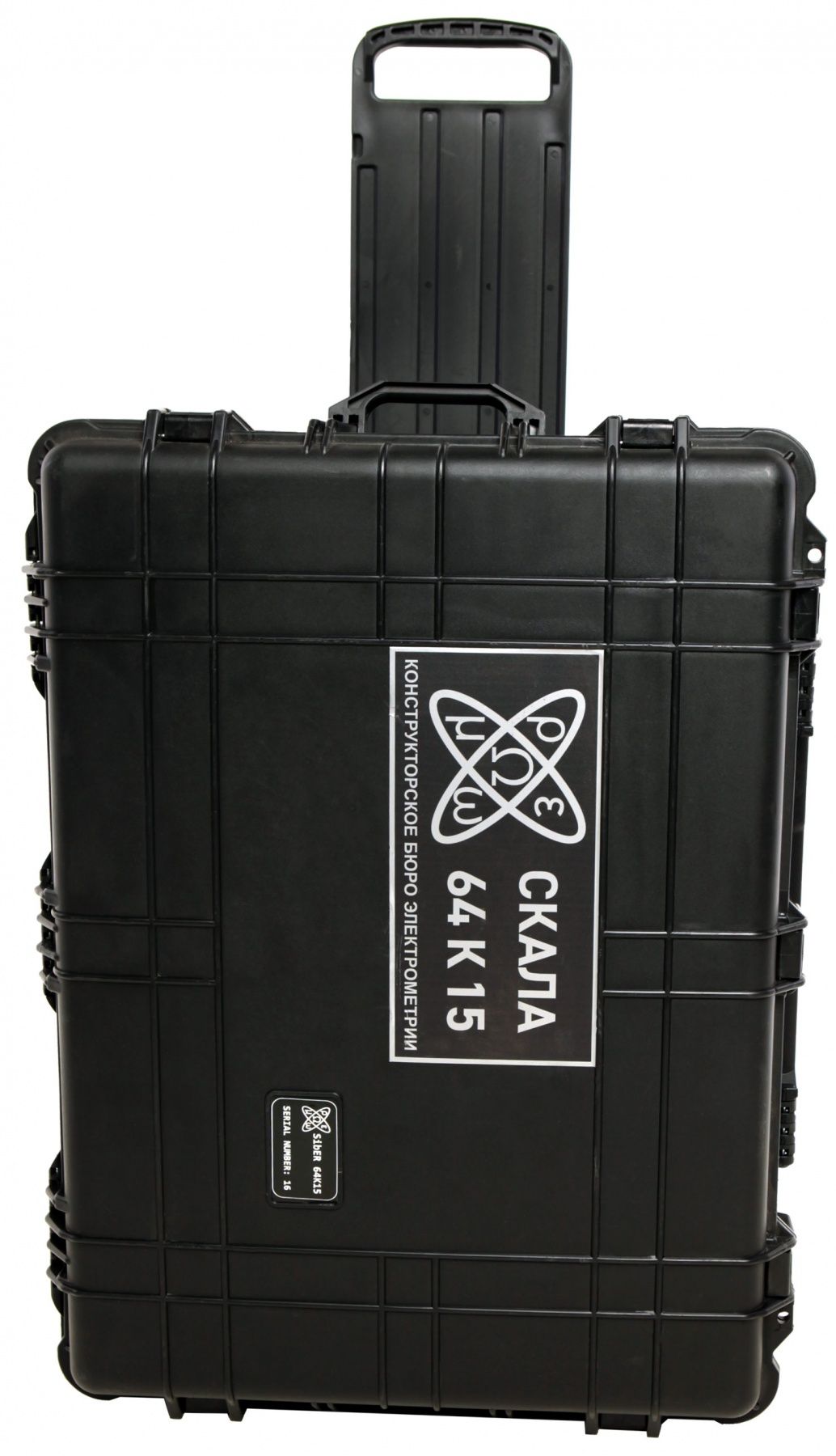

  • Тасымалдауға арналған кейс
  • Сыртқы көзді қосуға арналған кәбілдер жиынтығы
  • Желілік кабель

• Профессионалды жинақ::
  • Жартас аппаратурасы 64К15Е
  • Ішкі аккумуляторға арналған зарядтау құрылғысы
  • Сыртқы қуат көзін қосуға арналған 12 В кабель
  • Android ОС базасындағы планшет

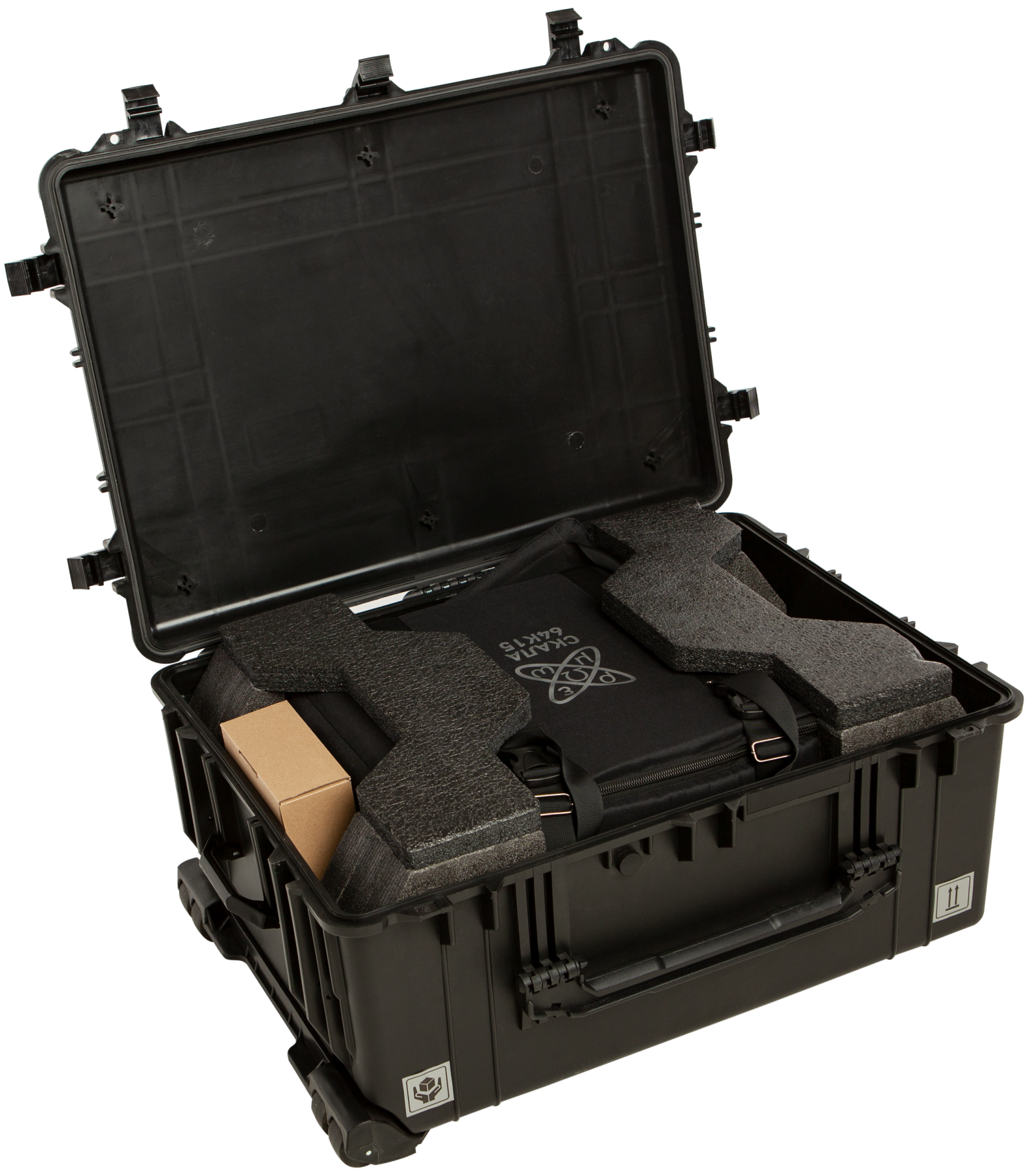

  • Тасымалдауға арналған ағаш жәшік
  • Сыртқы көзді қосуға арналған кәбілдер жиынтығы
  • Желілік кабель
  • 32 электродты электробарлау орамы (аралық 5 м), екі қосқышты (2 дана)
  • Титан электродтар 0.3м (65 дана)
  • Электрод-орам қосқыштары (65 дана)
  • Электродтарға арналған колчан-сөмкелер (2 дана)
  • Әмбебап геофизикалық КТ-1С катушкасы
  • Т-143 болат өткізгіш кабелі (1 км.)

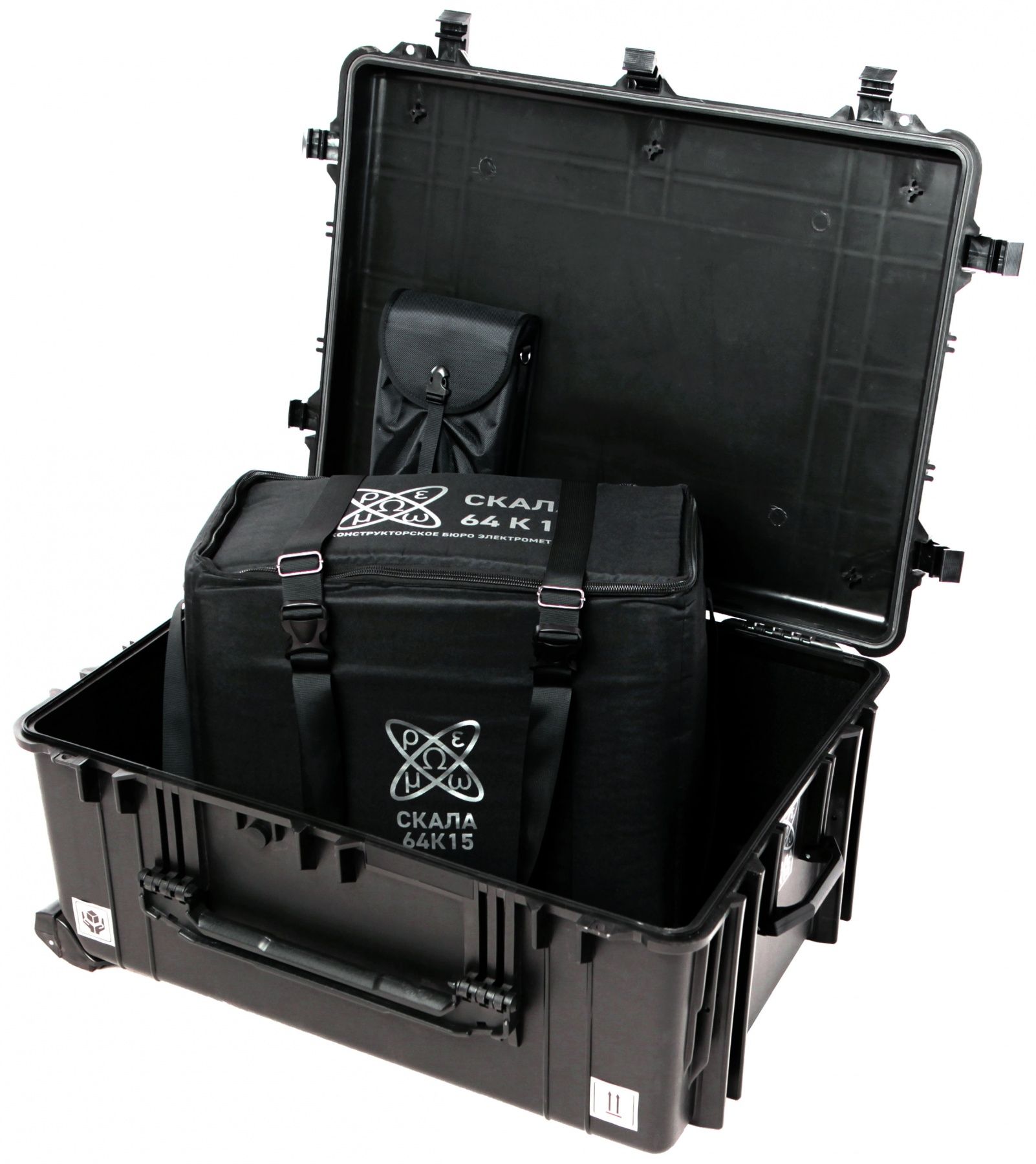

  • Жабдыққа арналған тасыфмалдау сөмкесі (2 дана)
