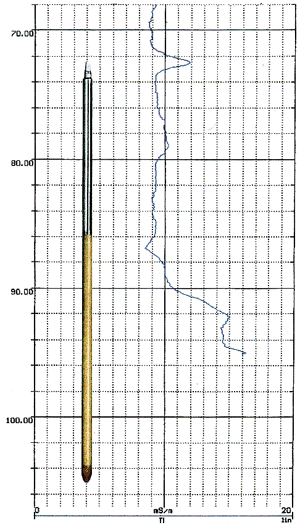

HI-381 индукциялық каротаж зонды
HI-381 зонд ұңғымалардағы тау жыныстарының электр өткізгіштігін өлшеуге арналған.
Жоғары өлшеу тұрақтылығы және ерекше үлкен динамикалық диапазон құмды-сазды қабаттардың да, минералданған суға қаныққан құмдардың да өткізгіштігін дәл өлшеуге мүмкіндік береді.
Зонд индукциялық болғандықтан, оны құрғақ және су толтырылған ұңғымаларда, сондай-ақ полиэтилен қаптамалары бар ұңғымаларда қолдануға болады.
Реакция уақыты дерлік лездік (<0,5 с).
|
Параметры зонда: |
|
|
Максималды жұмыс температурасы |
75°C |
|
Максималды жұмыс қысымы |
10 МПа |
|
Кабель өзектерінің ең аз саны |
2 |
|
Қоректендіру кернеуінің диапазоны |
30 – 45 В |
|
Максималды/номиналды ток тұтынуы |
100/80 мА |
|
Қуат кернеуінің полярлығы |
+ орталыққа. кабель өзегі; – зонд корпусында |
|
Диаметрі |
38 мм |
|
Ұзындығы |
160 см |
|
Салмағы |
5.0 кг |
|
Өлшеу параметрлері: |
|
|
Датчик |
Екі катушкалы жүйе |
|
Катушкалар арасындағы қашықтығы |
50 см |
|
Жұмыс жиілігі |
≈100 кГц |
|
Шығыс импульстері (теріс) |
0 – 20 000 Гц |
|
Өткізгіштікті өлшеу диапазоны |
1 – 3 000 мСм/м |
|
Шу деңгейі |
≤ 0.5 мСм/м |
|
Дәлділігі : |
|
|
≤ 100 мСм/м |
Өлшеу диапазонының 5% |
|
100 - 1 000 мСм/м |
Өлшеу диапазонының 3% |
|
1 000 – 3 000 мСм/м |
Өлшеу диапазонының 10% |
