КС-ПС SPIDER каротажды кешені

КС-ПС SPIDER жинағы кедергі мен кедергі потенциалын тіркеуді орындауға арналған әмбебап жабдық жиынтығы. SPIDER, бір жағынан, ұңғыманың әмбебап 3 электродты каротаж зондына және жер үсті электродына, ал екінші жағынан кез келген электр барлау өлшегіштері мен генераторларына қосылады. Коммутация модулі орнатудың оңтайлы түрін таңдауды жеңілдетеді, ал ойластырылған қосымша жабдық тасымалдауды және жұмысты орындауды жеңілдетеді.

Шешілетін мәселелер:

• Меншікті кедергі бойынша қиманың геологиялық бөлінуі
• Қабаттардың шекарасын белгілеу
• Суға қаныққан қабаттарды және минералдану аймақтарын анықтау
• Суға қаныққан түзілімдердің минералдануын анықтау
• Балшық коэффициентін анықтау
• Бұрғылау сұйықтығының ену аймағын анықтау

Кез келген КС қондырғылары

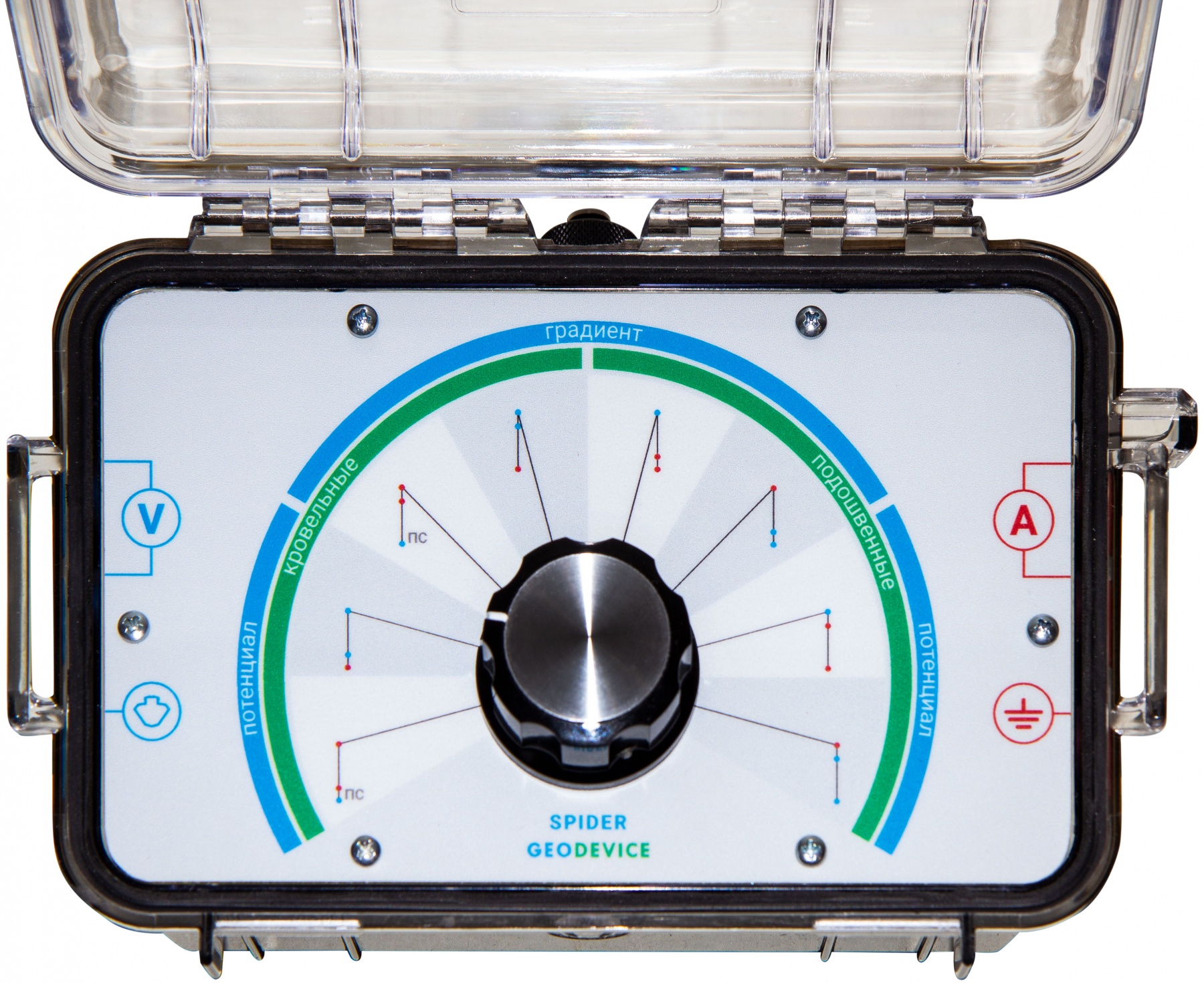

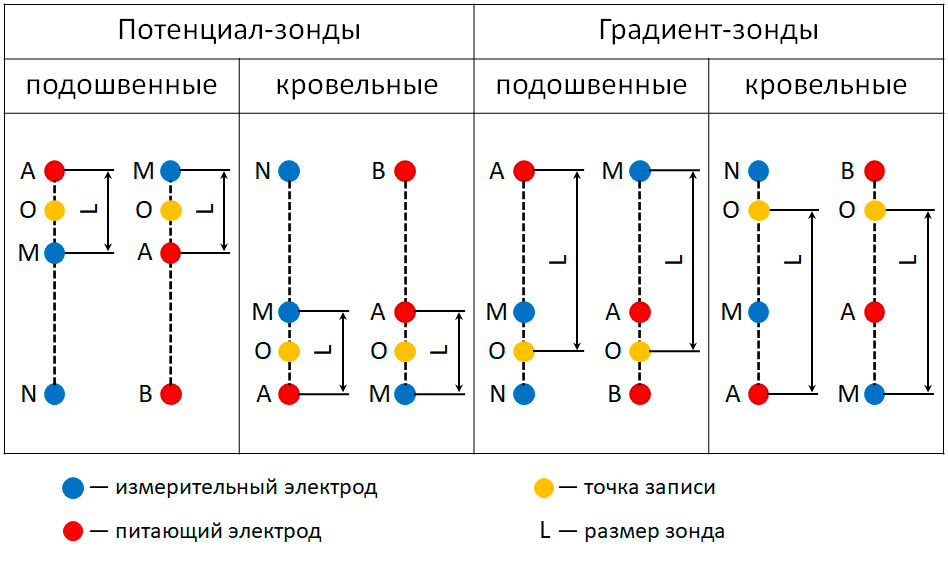

Кедергілерді тіркеудегі ауытқулар жеткізу және өлшеу электродтарының геометриясына және салыстырмалы орналасуына байланысты. SPIDER градиент немесе әлеуетті зондтар үшін барлық 8 опцияны жүзеге асырады (төбе/шатыр, бір/қос полюс).

ПКС орындау кезінде ұңғыма қабырғаларын құрайтын тау жыныстардың көрінетін кедергісі жазылады. Қуат және қабылдау электродтарының топырақпен (ұңғыма қабырғасымен) жанасуы ұңғыма оқпанын толтыратын сұйықтық арқылы жүзеге асырылады. КС өлшемдерінің нәтижелері көрінетін кедергінің тереңдікпен өзгеруінің қисық сызығы түрінде берілген, ал алынған графиктердің интерпретациясы ұңғымамен қиылысатын учаскедегі шекаралардың орнын, ұлғайған жарықтар аймақтарын, кеуектілік, судың кесілуі және мұздың құрамы. Орнату, яғни. Беретін және қабылдағыш электродтардың салыстырмалы орналасуын тапсырмаға байланысты таңдау керек. Мысалы, жоғары кедергісі бар қабаттың төбесінің немесе түбінің орнын нақтылау үшін сәйкесінше төбе және төменгі градиент зонды қолданылады.

Өздігінен поляризациялық потенциалды тіркеу генераторды қосуды қажет етпейді, өйткені бұл жағдайда өздігінен пайда болатын потенциал өлшенеді. Өздігінен потенциалды өлшеу ұңғымадағы электрод пен бетіндегі поляризацияланбайтын электрод арасында орындалады. ПС каротаж деректері бұрғылау ерітіндісі мен ұңғыма айналасындағы тау жыныстары арасында иондар ауысқанда пайда болатын электрлік потенциалы жоғары аймақтарды анықтауға мүмкіндік береді. Өздігінен поляризация потенциалы графигінде өткізгіш түзілімдер ерекшеленетін болады. ПС қисығының амплитудасы қабаттың қалыңдығына және бұрғылау сұйықтығы мен қабат суының тұздылығының қатынасына тура пропорционал. ПС каротажын КС-мен бірге жүргізу ұсынылады.

КС және ПС орындаудың міндетті шарты металл қаптама құбырларының немесе пластикалық қаптаманың перфорациясының болмауы болып табылады. Ең жақсы нәтижелер ашық тесікте алынады, яғни. қапталмаған ұңғымаларда.

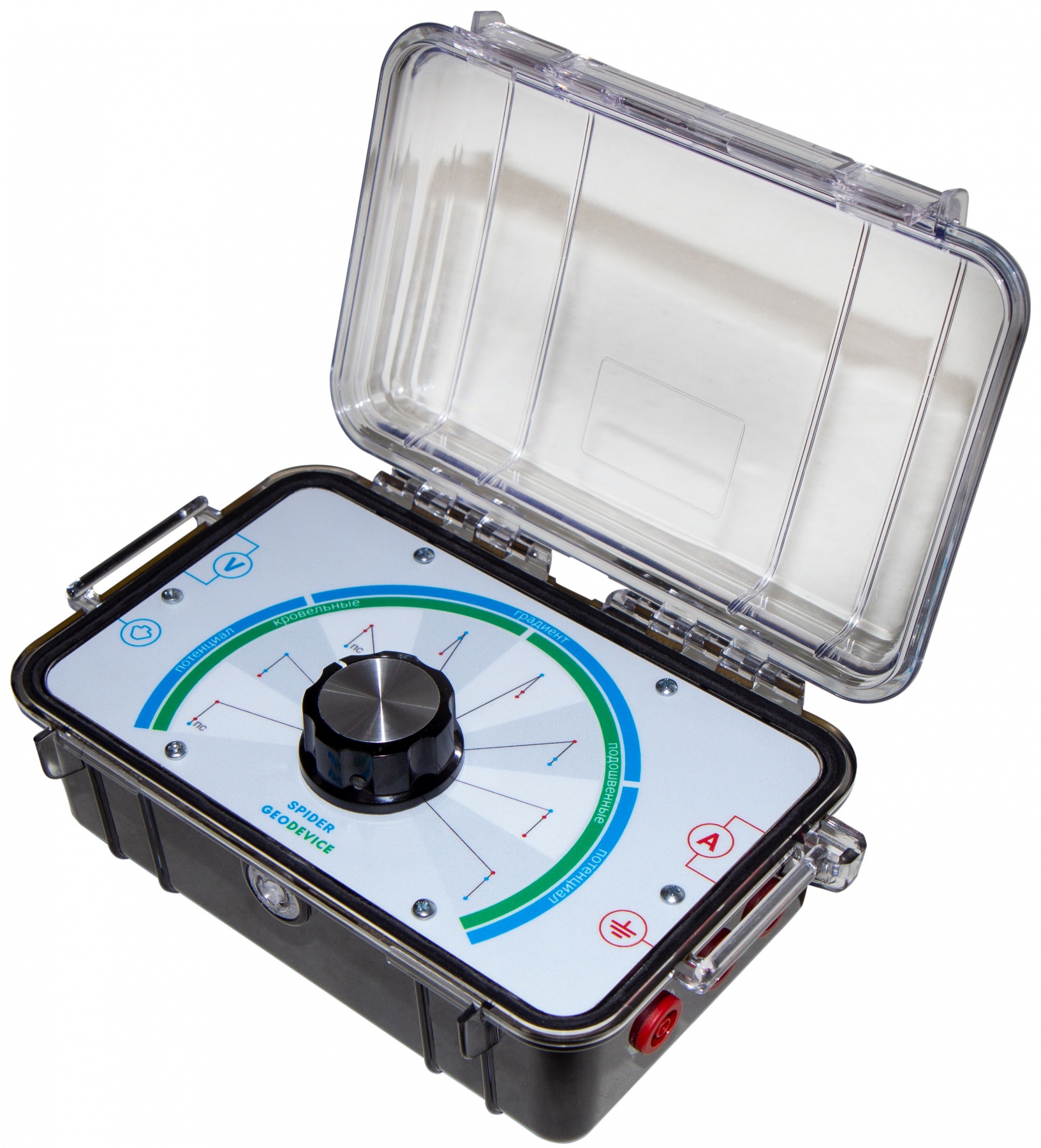

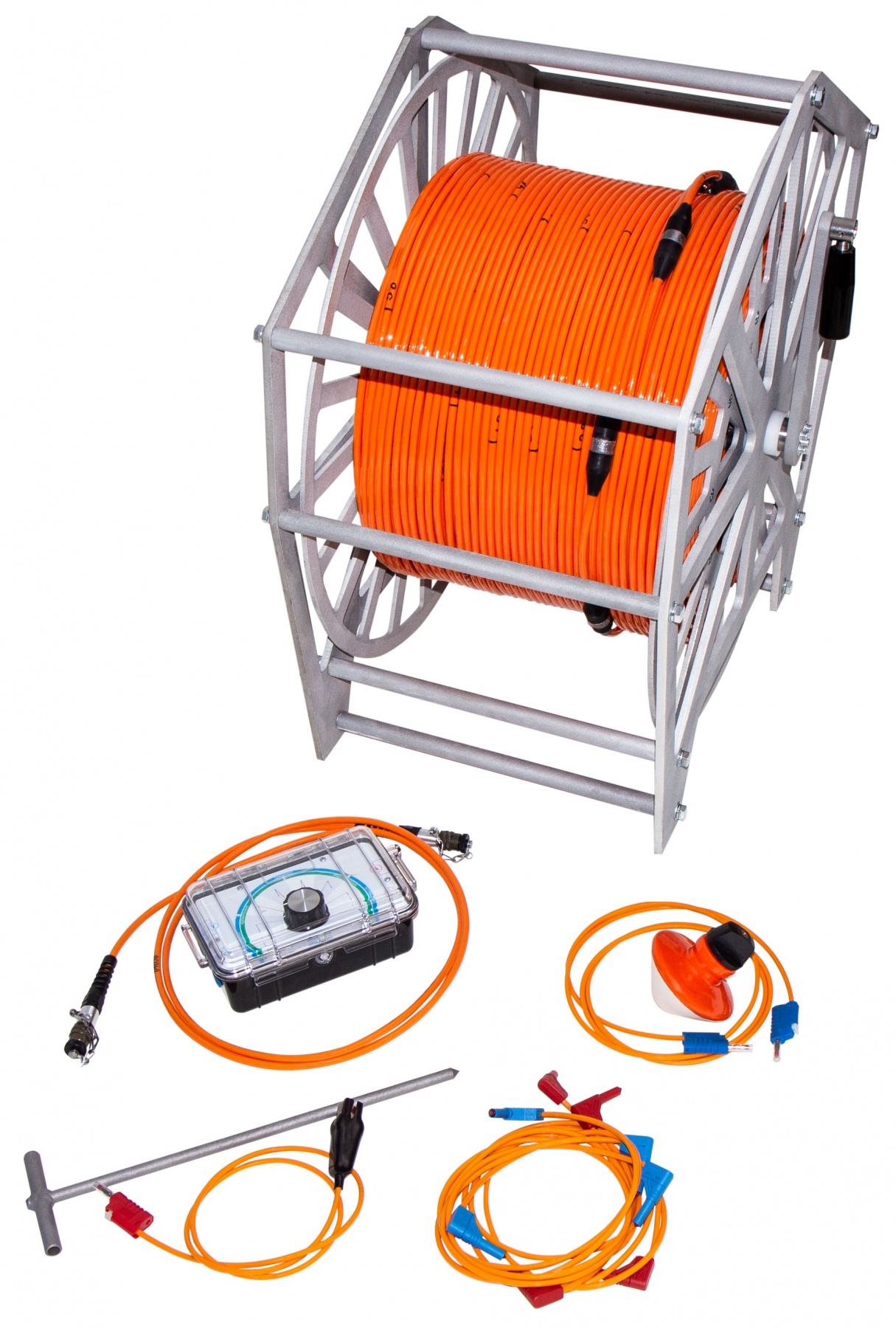

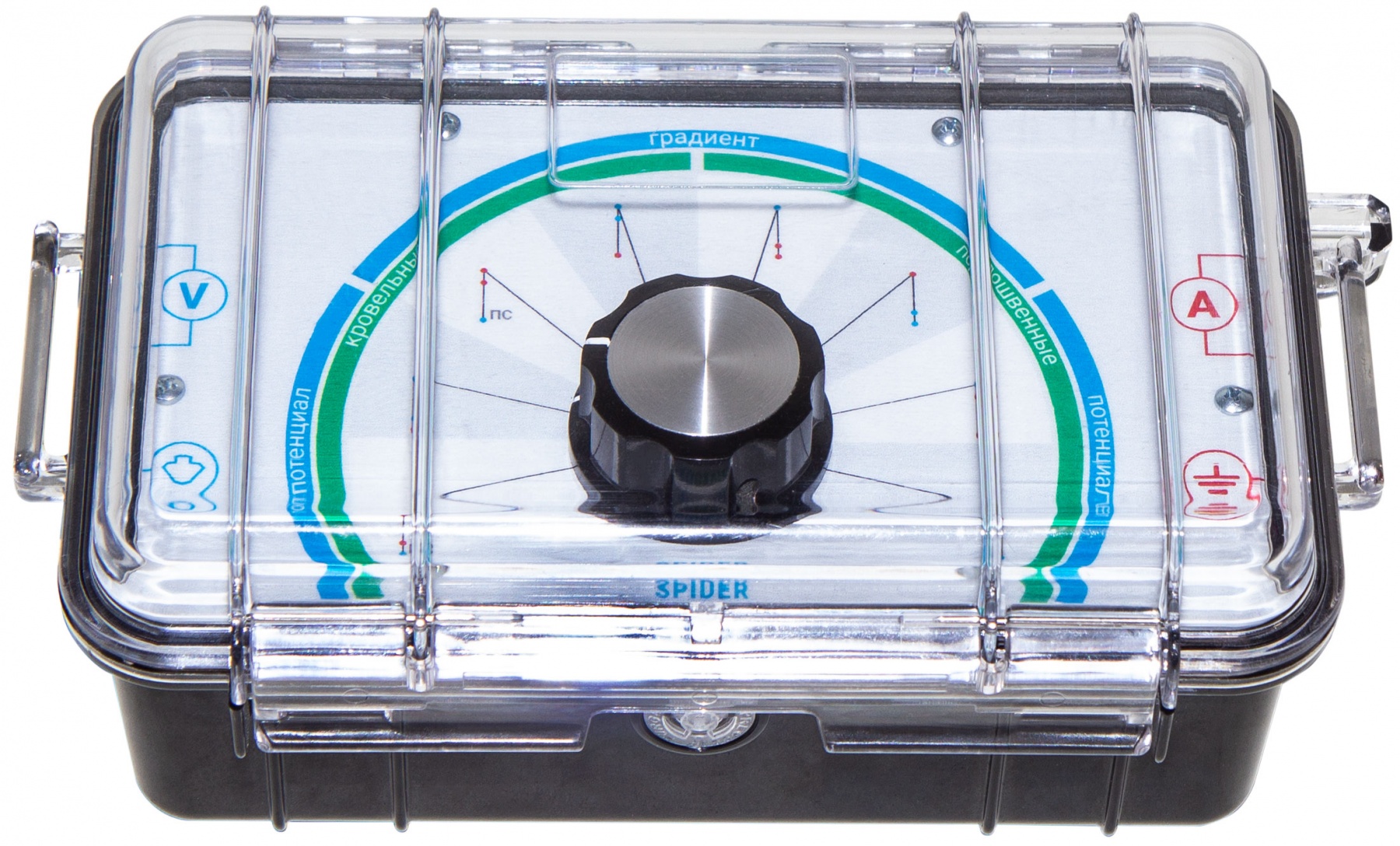

• SPIDER коммутаторы
• Өлшегіш пен генераторды қосуға арналған кабельдер жинағы

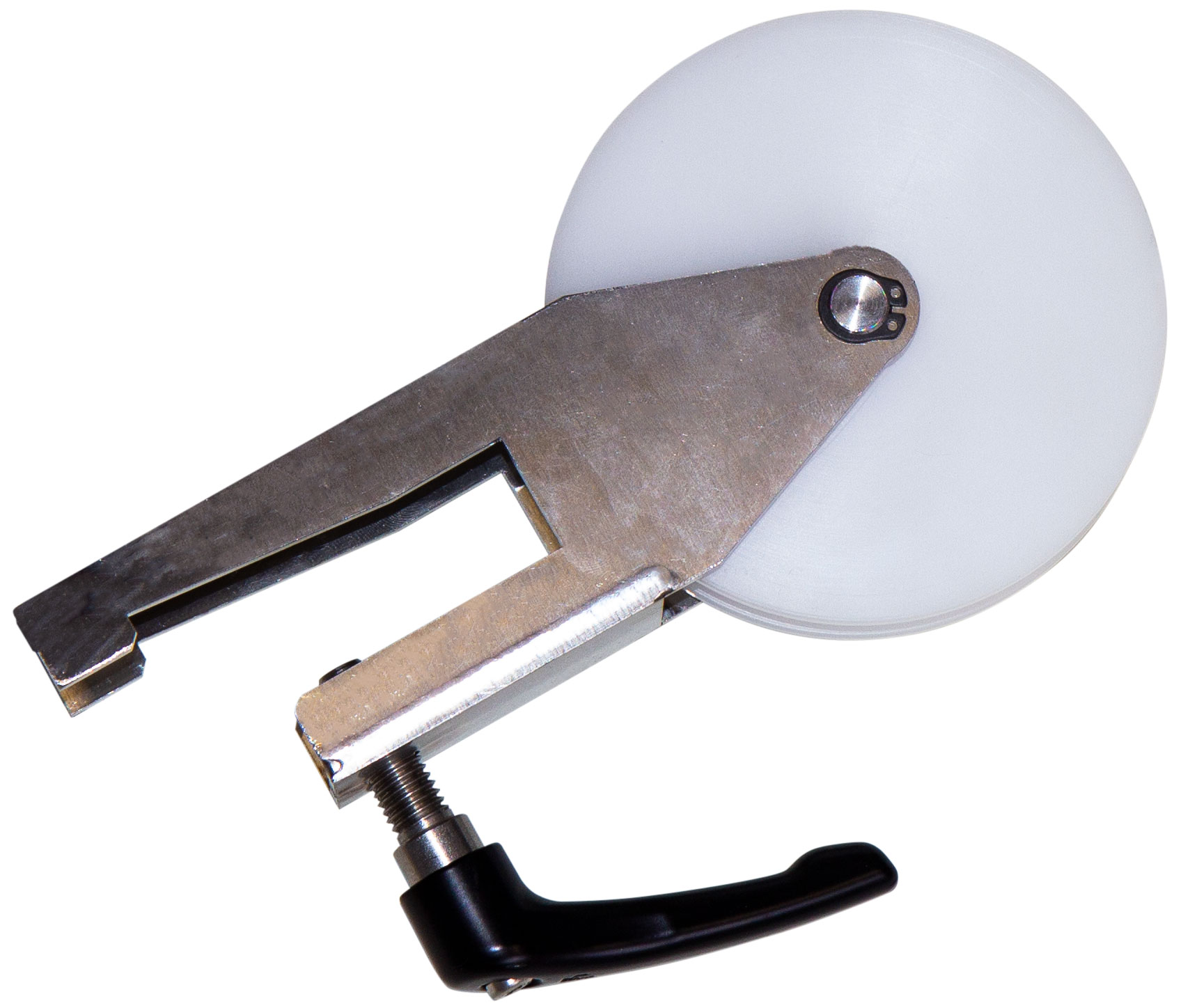

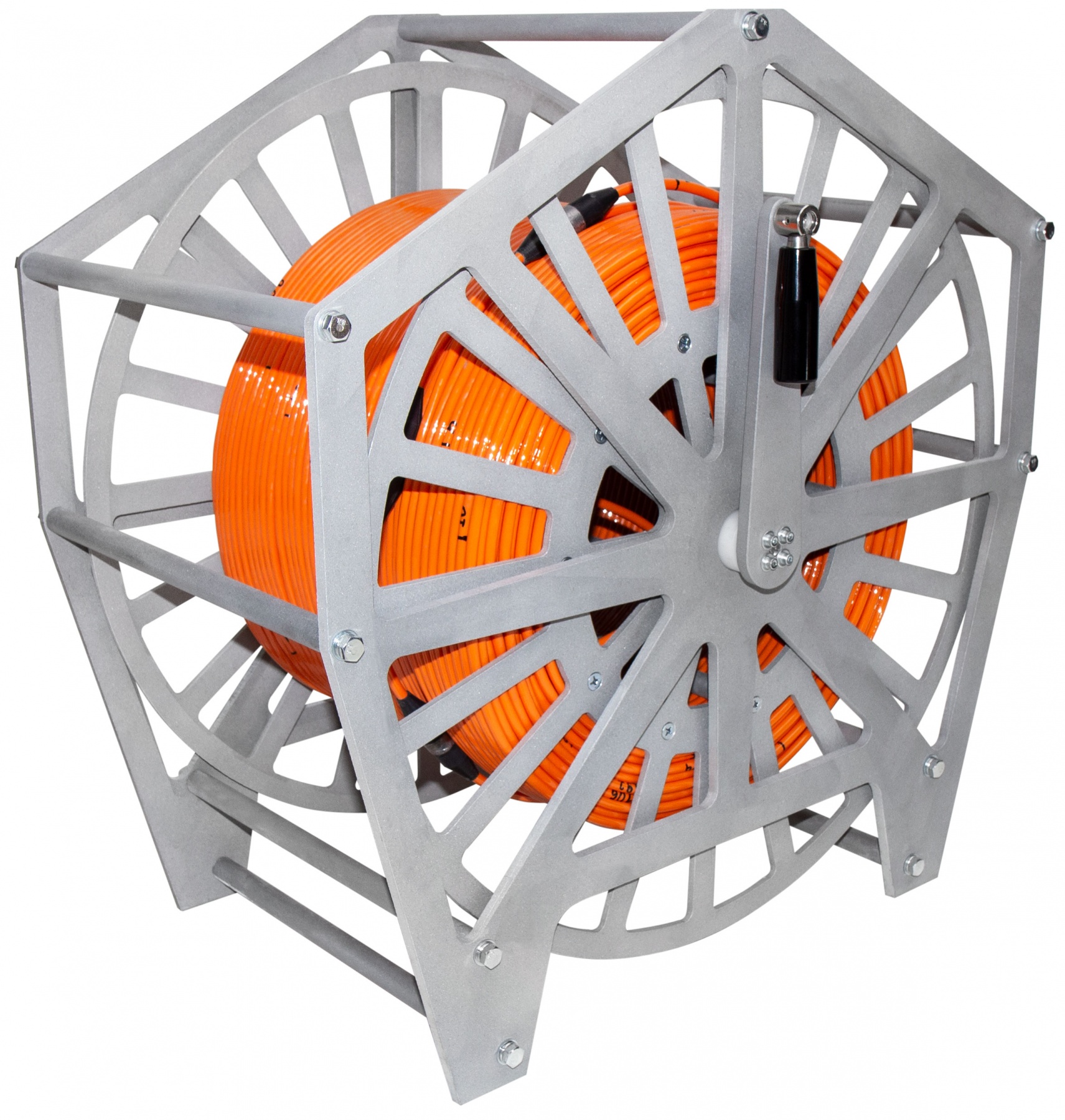

• Жылжымалы контактісі және қосқыш кабелі бар катушка
• Кабельдегі 4-электродты зонд
• Поляризацияланбайтын электрод
• Ток өткізгіш электрод
• Блок балансы (міндетті емес)

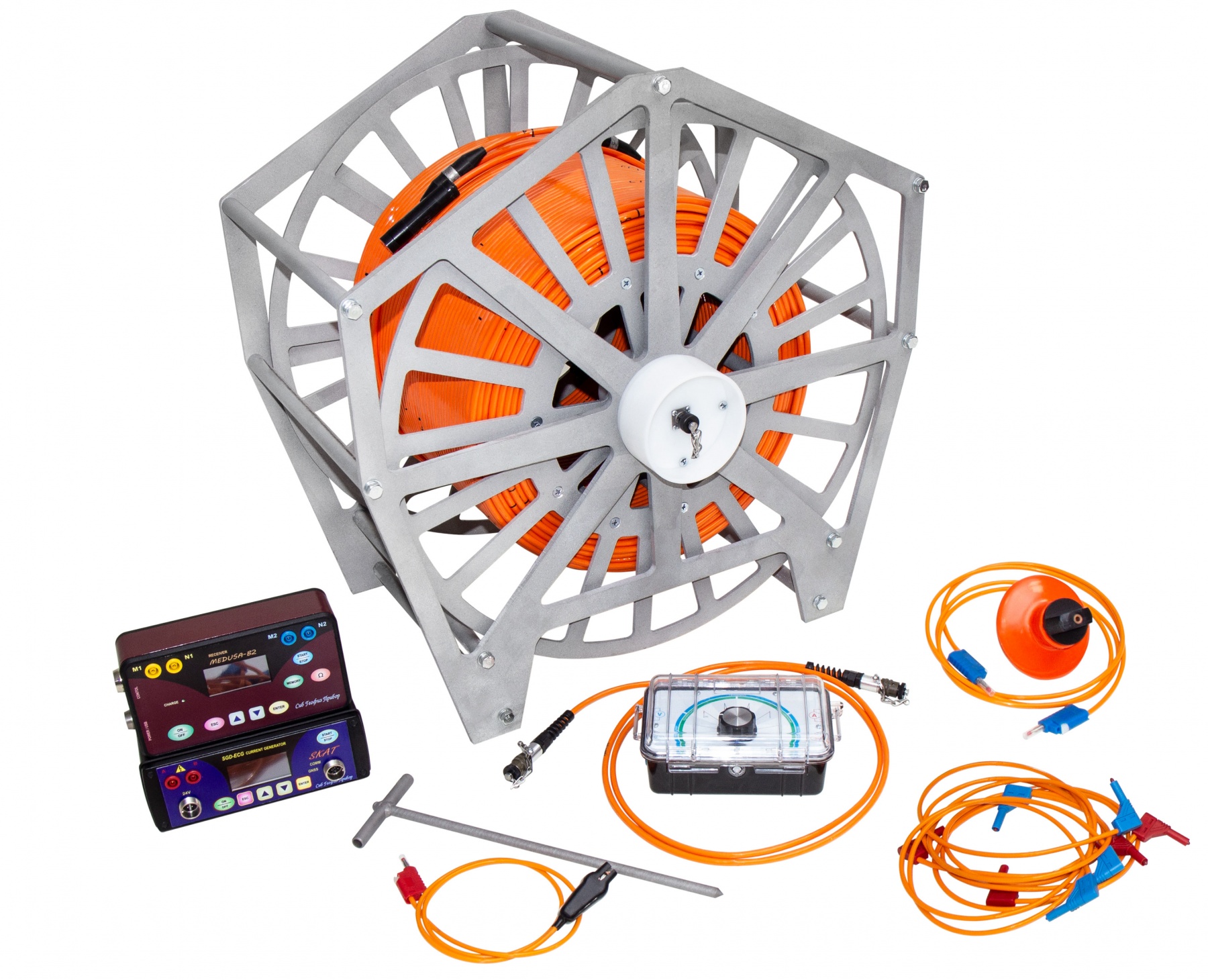

Өлшегіштер, генераторлар және бағдарламалық қамтамасыз ету

КС-ПС жиынтығымен жұмыс істеу үшін сіз электр барлау кешендерін, электрлік томография, ВЭЗ, ВП және ЕП жүргізуге арналған есептегіштерді және генераторларды пайдалана аласыз. Мәліметтерді өңдеу мамандандырылған бағдарламалық құралда да, стандартты Excel бағдарламасында да орындалуы мүмкін.
