ГРТ-3Х георадиотомографы

ГРТ-3Х георадиотомографы әртүрлі орталарда гетерогендіктердің кеңістіктегі орнын іздеуге және анықтауға арналған. Көрінетін бет астындағы біртекті еместерді анықтау объектінің және оны қоршаған ортаның диэлектрлік өткізгіданаігінің айырмашылығына байланысты болады.

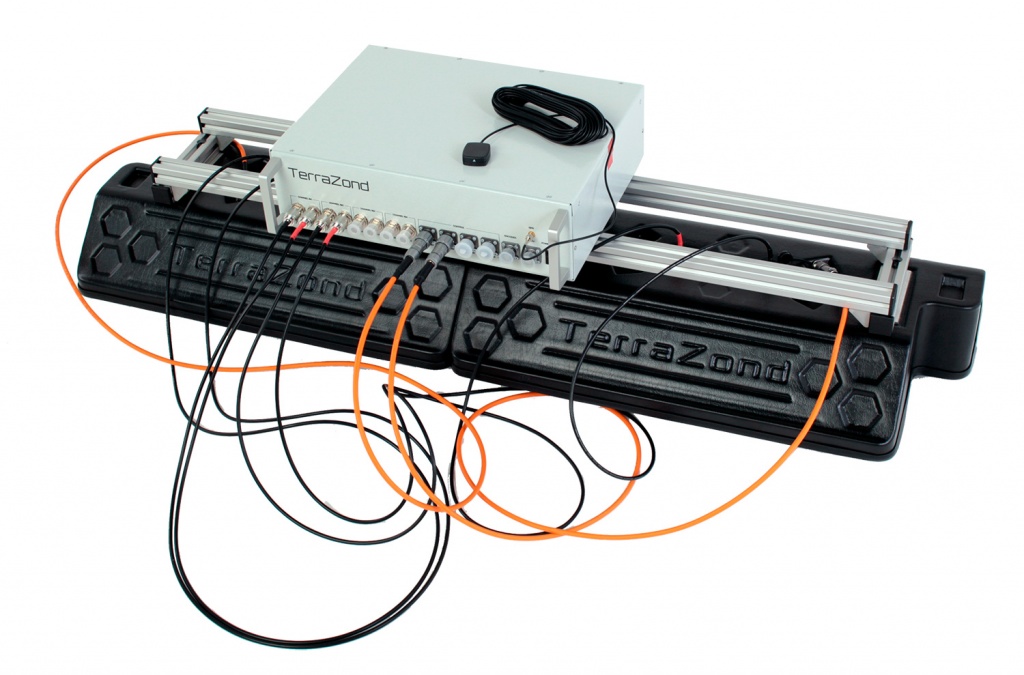

ГРТ-ХХ жоғары жиілікті импульстарды генерациялауға және қабылдауға арналған блоктан және таратылған қабылдау және тарату кең жолақты антенналардың антенналық массивінен тұрады. Антенна блогының бұл дизайны зерттеу нысанын бір уақытта әртүрлі нүктелерден зондтауға мүмкіндік береді. RTK GNSS навигациялық модулімен немесе басқа позициялау жүйесімен жабдықталған құрылғы сауалнама деректерін дәл байланыстыруға мүмкіндік береді.

ГРТ-3Х георадиотомографының ерекшеліктерінің бірі антенна массивін құрудың модульдік принципі болып табылады. Бұл бірнеше антенналарды әртүрлі конфигурацияларда біріктіруге мүмкіндік береді.

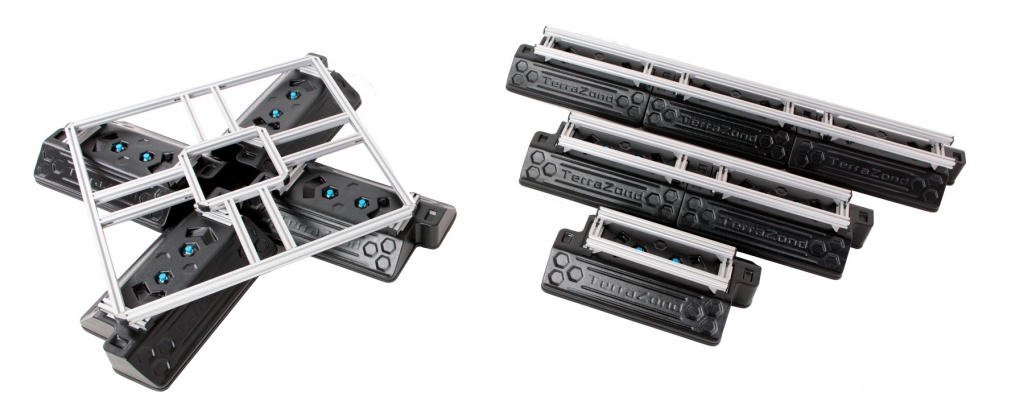

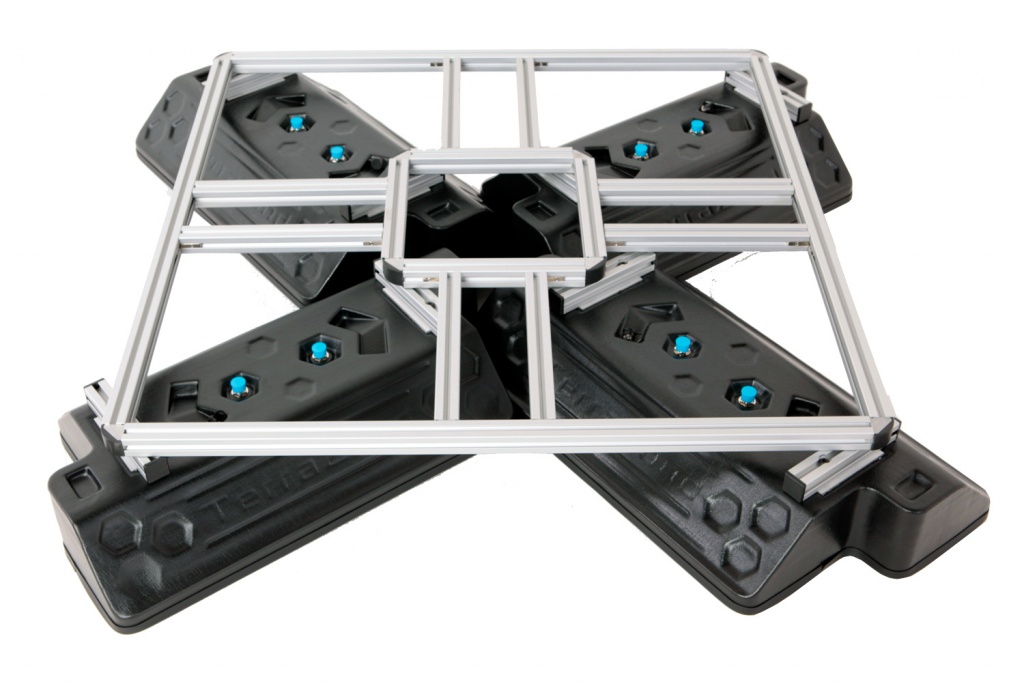

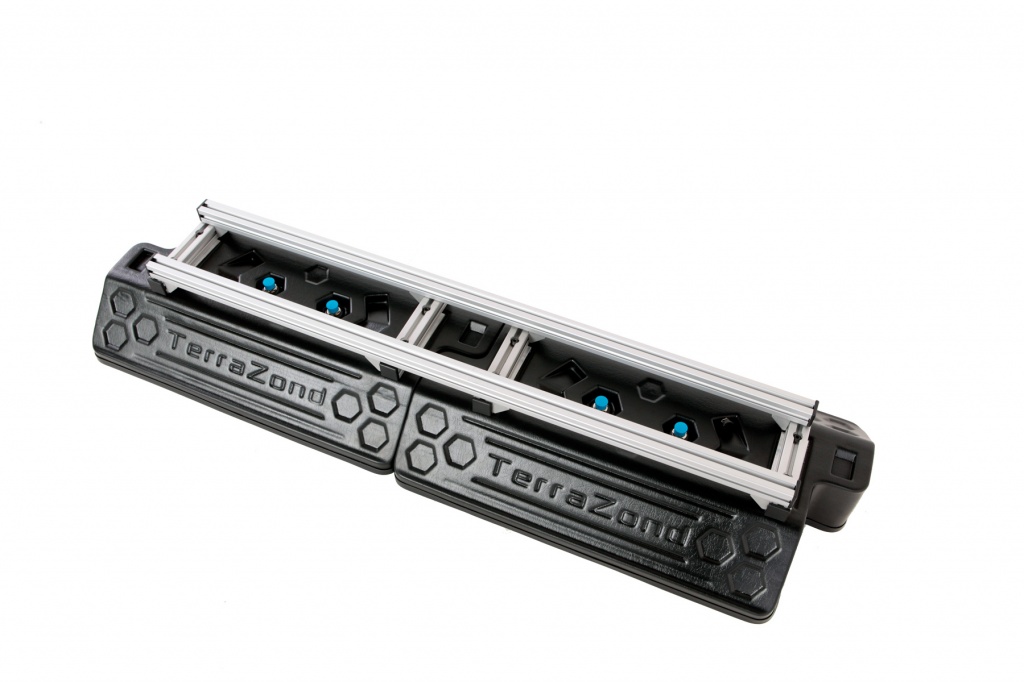

Каскадты антенна модульдерінің опциялары: сол жақта - ГРТ-34, оң жақта - ГРТ-31, 32 және 33

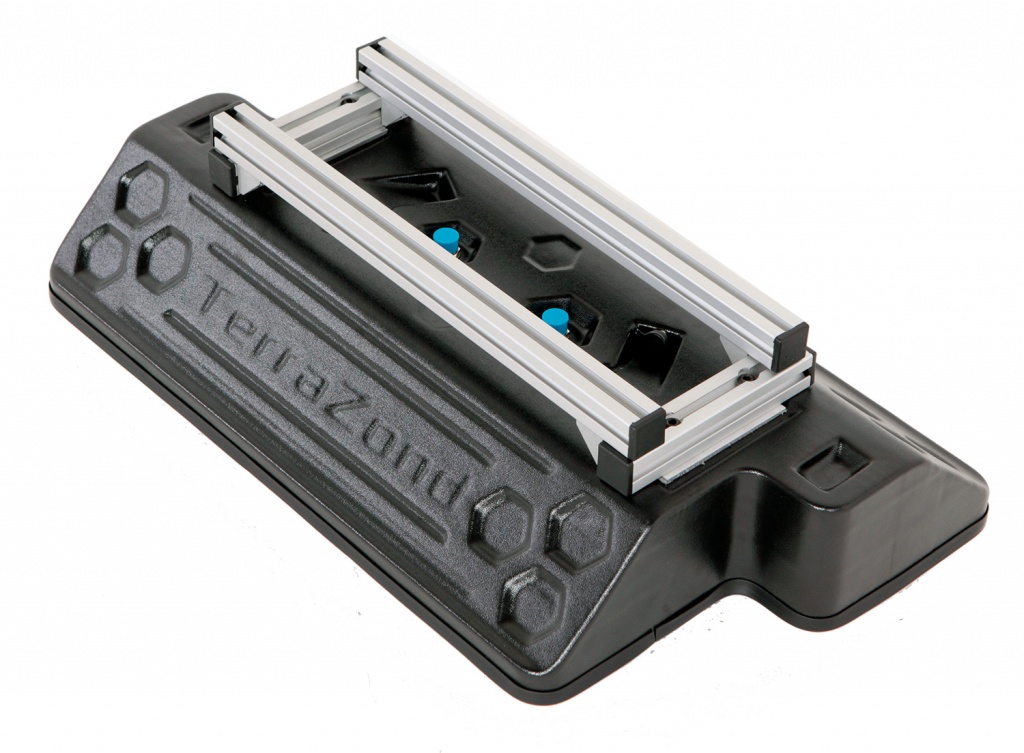

Әрбір антенна модулі 0,5–2 (0,5–3) ГГц диапазонында жұмыс істейтін төрт қабылдаушы және төрт жіберуші антеннадан тұрады. Мұндай модульдер бір жолға біріктірілгенде сканерлеу өткізу қабілеттілігі артады және алынған томограмманың егжей-тегжейі артады.

Аномалиялар мен біртекті еместерді локализациялау үшін георадарантеннасының апертурасының синтезі және математикалық фокустау қолданылады. Фокустау кезінде алынған нәтиже координаттары бар радио кескін нүктелері болып табылады. Сигналдарды өңдеудің жоғары жылдамдығы экранда нақты уақыт режимінде үш өлшемді томограммаларды көрсетуге мүмкіндік берді. Құрылғымен бірге жеткізілетін бағдарламалық қамтамасыз ету зерттелетін кеңістіктің көлемді растрлық кескіндерін, таңдалған бағыт бойынша қабат-қабат қималарын немесе біртекті еместердің үш өлшемді визуализациясын алуға мүмкіндік береді.

ГРТ-3X бірге жеткізілетін бағдарламалық жасақтама GeoLocator, GeoViewer және көлемді кескін файлдарын көруге арналған simple.exe бағдарламалық модулін қамтиды.

GeoLocator бағдарламасы ГРТ-2X жабдығынан алынған деректерді жазуға және нақты уақытта кескіндерді көрсетуге арналған. Томограмма сканерлеу жолағында да, тереңдікте де, жүріп өткен қашықтыққа байланысты және GNSS модулін пайдалану кезінде GPS координаталарымен көрсетіледі.

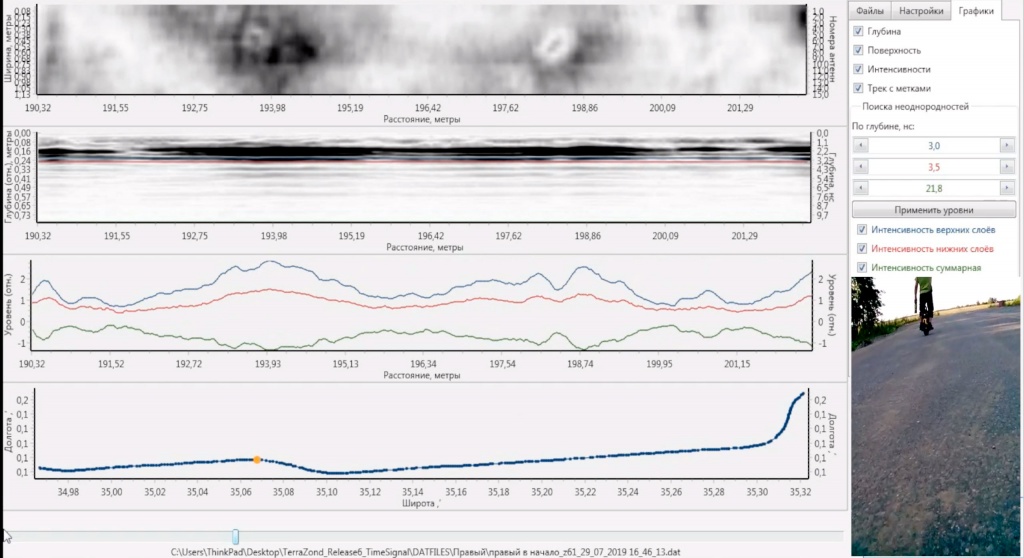

GeoViewer – сауалнама деректерін оқуға және нәтижелерді жол картасы түрінде көрсетуге арналған бағдарлама. Деректер бұл жерде зерттеу еніне де, тереңдігіне де сілтеме арқылы көрсетіледі. Нәтижелердің анықтығын арттыру үшін деректерді визуализациялаудың икемді параметрлерін пайдалануға болады.

Зондтау нәтижелерін пайдаланушы жобаларына біріктіру қажет болған жағдайда, зерттелетін кеңістіктегі гетерогендіктерді бөлу үшін алынған мәліметтерді нүктелер бұлты форматында шығаруға болады.

ГРТ-2X георадиотомограф деректерін кейінгі өңдеу георадарлық түсірістерді автоматтандырылған декодтау мен интерпретациялауға арналған GeoReader бағдарламалық пакетінде жүзеге асырылуы мүмкін.

GeoReader бағдарламасында пакеттік өңдеу қолмен және автоматты режимде қабат шекараларын таңдауға, радарграммаларға үш өлшемді талдау жүргізуге (амплитудалық карталарды құрастырумен) және объектілерді (құбырлар, кабельдер және басқа да жерасты коммуникациялары) автоматты түрде іздеуге және локализациялауға мүмкіндік береді. Өңдеуден кейінгі нәтижелерді BIM және GIS жүйелеріне экспорттауға болады.

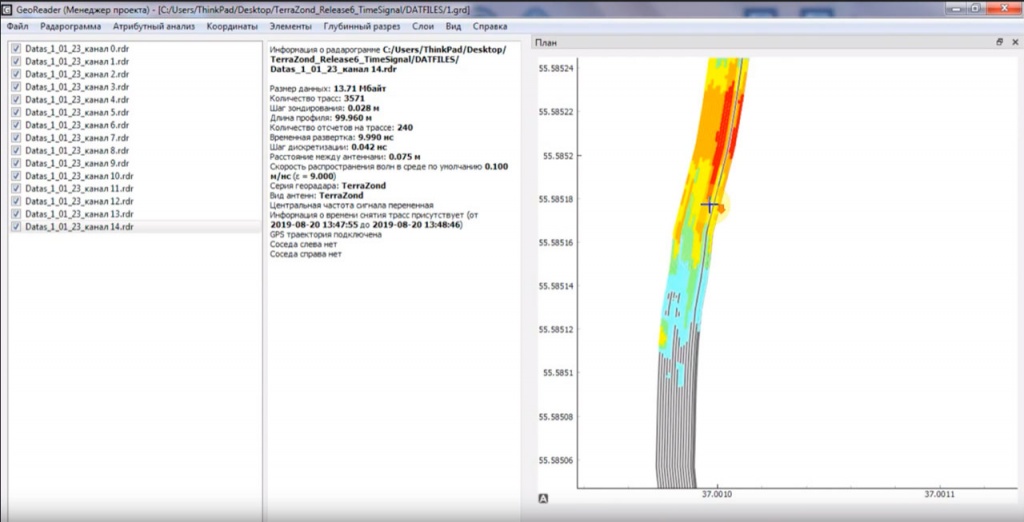

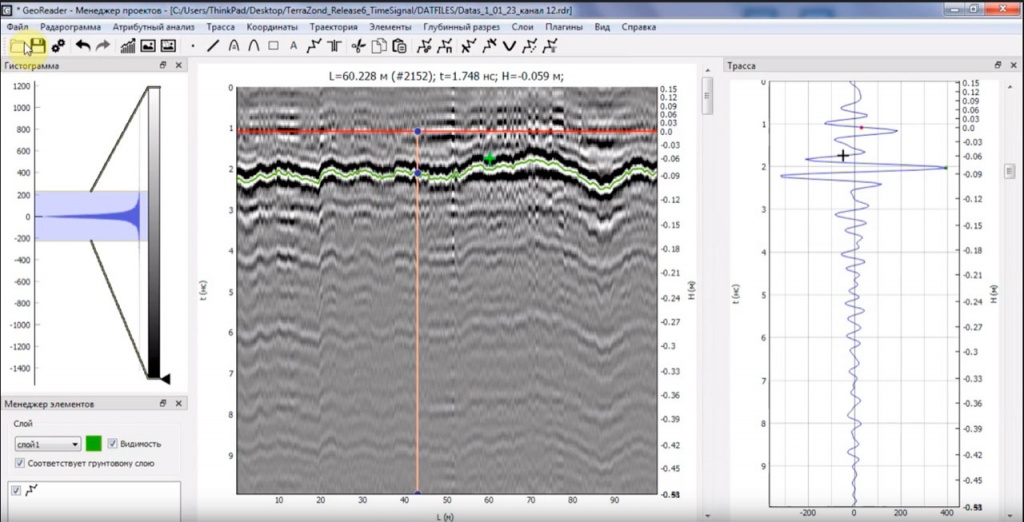

GeoReader бағдарламалық пакетіндегі радарграмманы қолдану арқылы топырақ қабатын оқшаулау

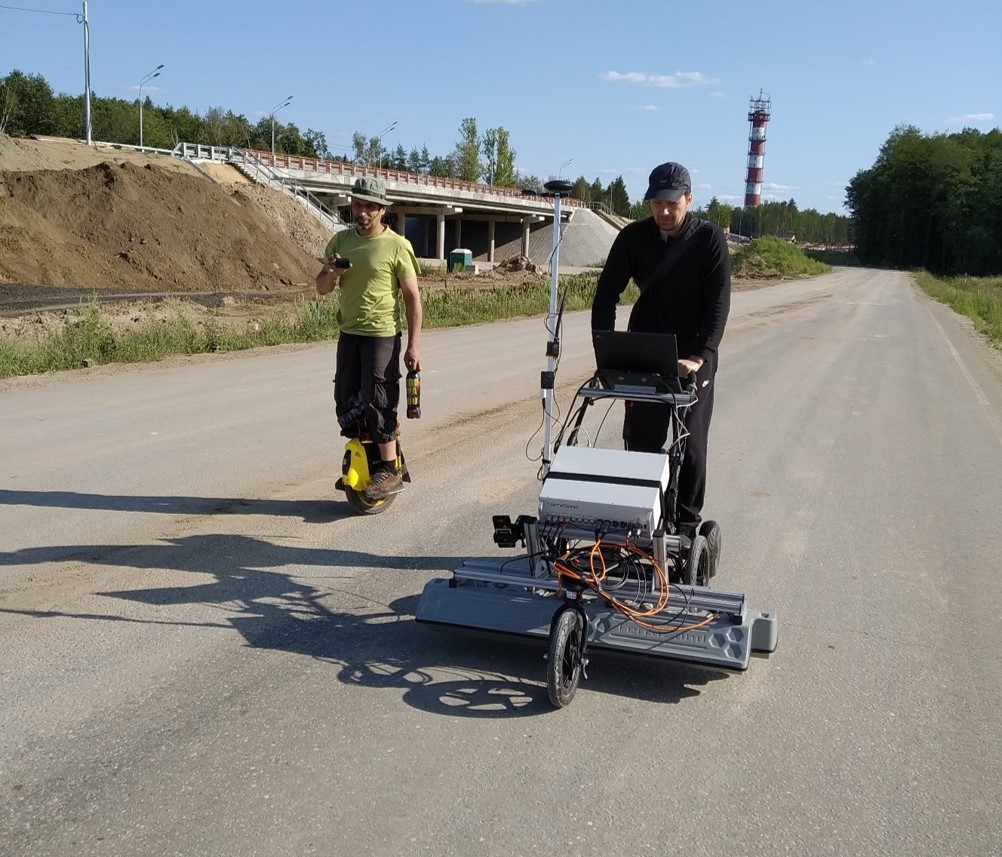

• Автомобиль жолдарын, темір жолдарды және басқа да көлік коммуникацияларын тексеру.

• Инженерлік-геологиялық жағдайларды нақтылай отырып, құрылыс кезінде түсірулер.

• Гидрогеологиялық зерттеулер, су басқан аумақтарды анықтау.

• Жер асты коммуникацияларының орналасуын анықтау.

• Құрылыс конструкцияларын тексеру - ағаш, кірпіш, бетон және басқа құрылымдардағы ақауларды іздеу және оқшаулау.

• Фитингтерді, жасырын сымдарды анықтау және т.б.

• Археологиялық зерттеулер – көне құрылыстарды картаға түсіру, мәдени қабаттың қалыңдығын анықтау.

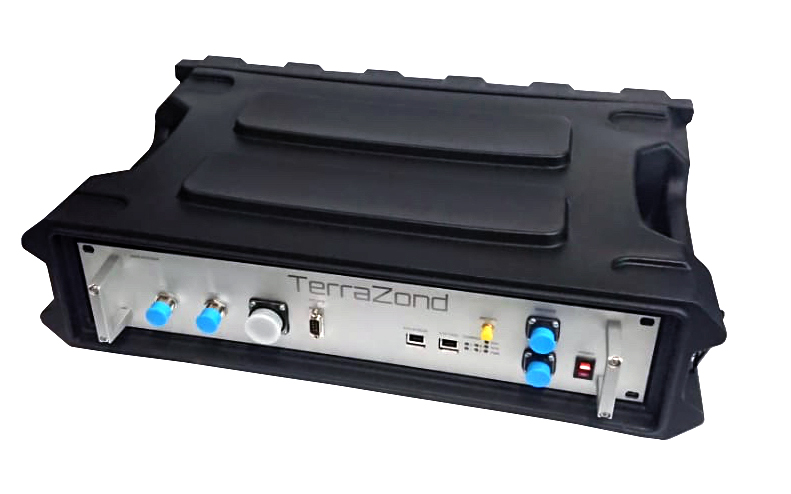

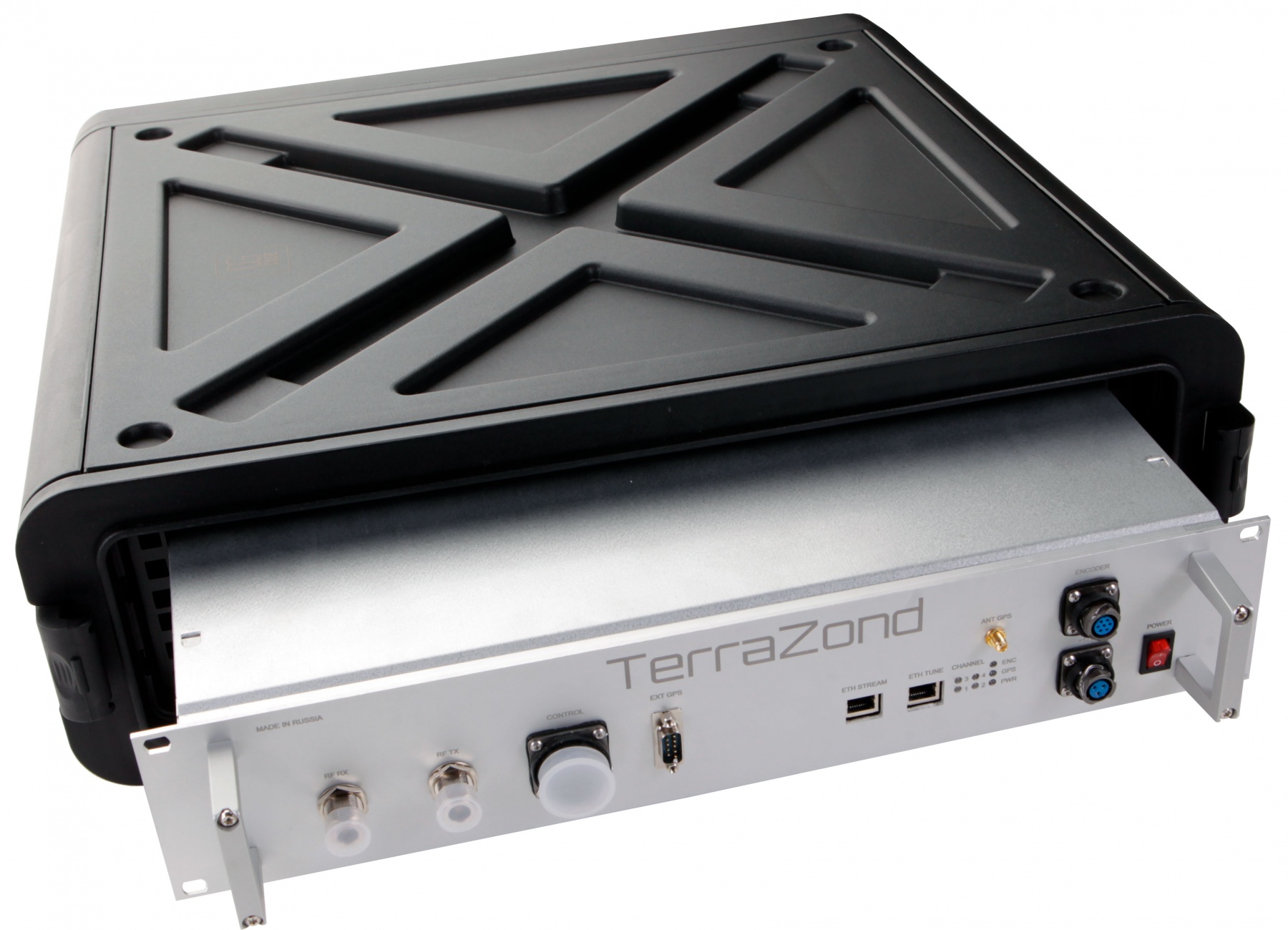

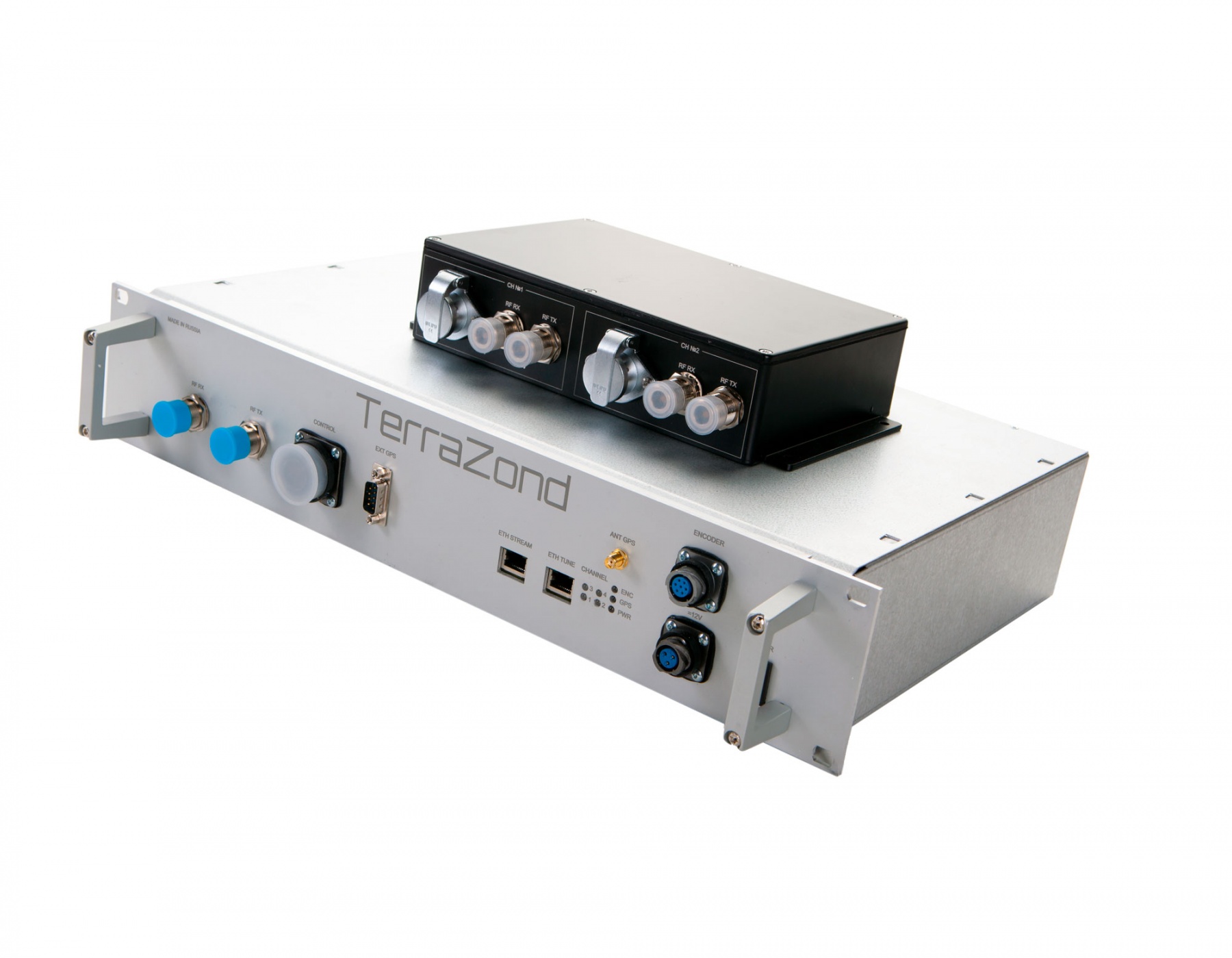

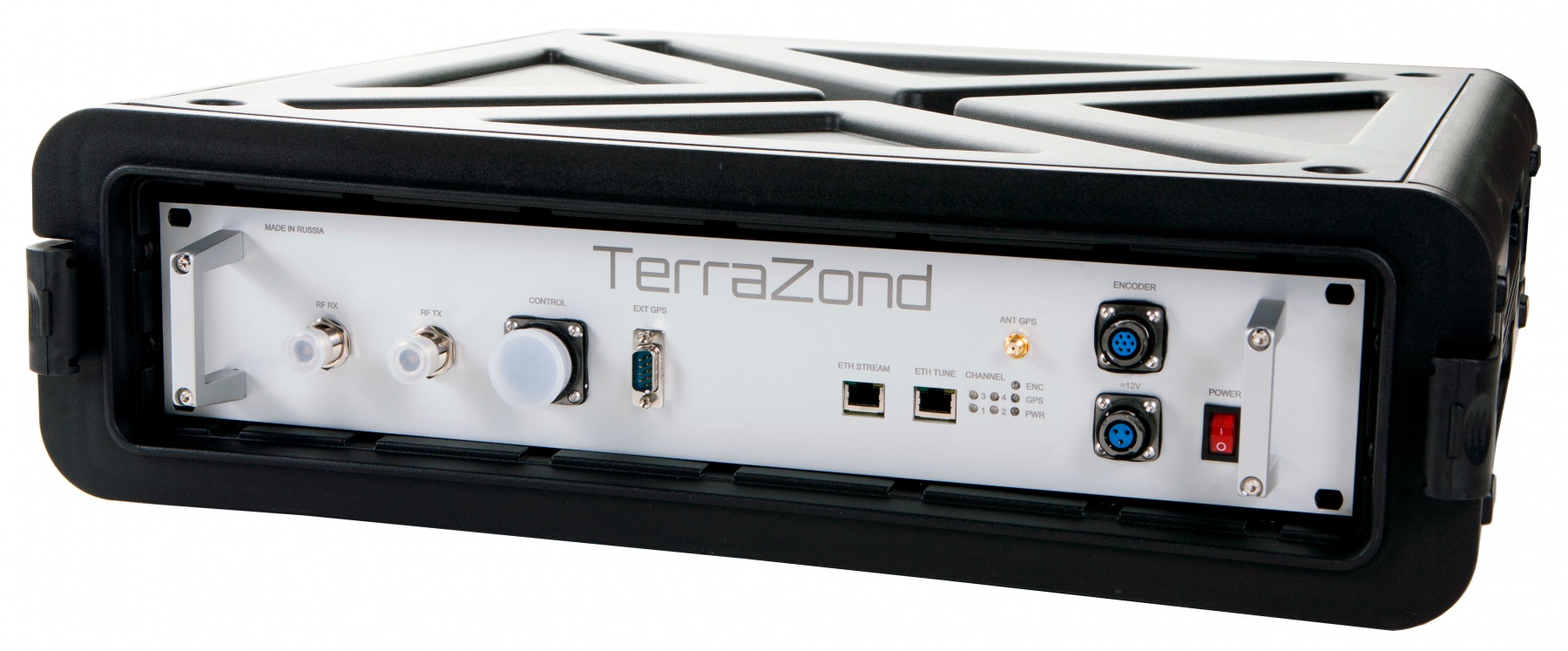

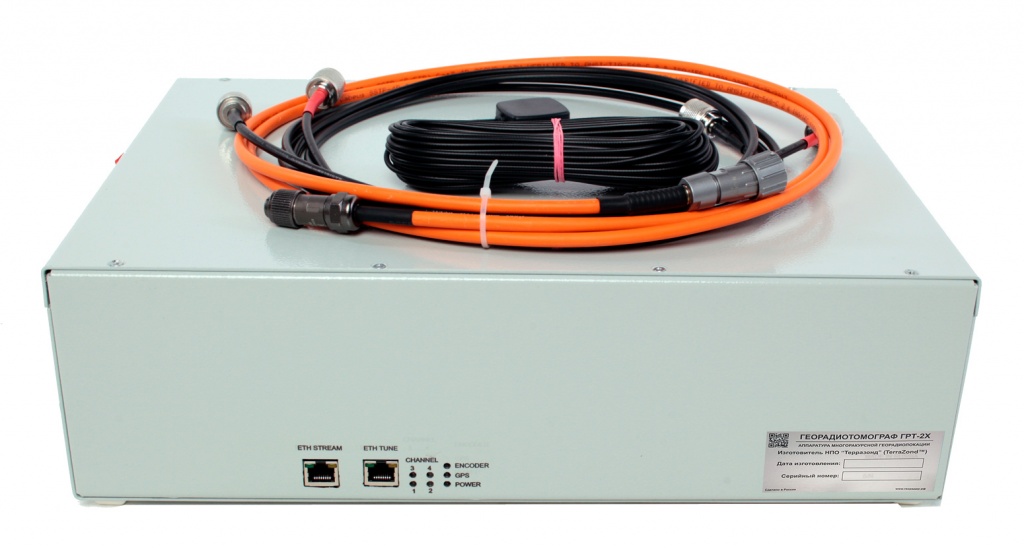

• Георадиотомографтың негізгі блогы (шифр генераторы, ажыратқыш және АДК).

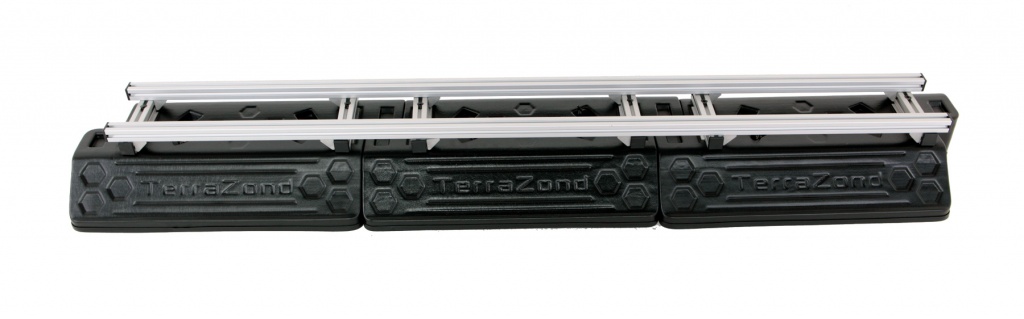

• Бекіту элементтері және RF қосқыштары бар антенна массивінің модулі.

• Антенна модульдерін орнатуға арналған металл профиль.

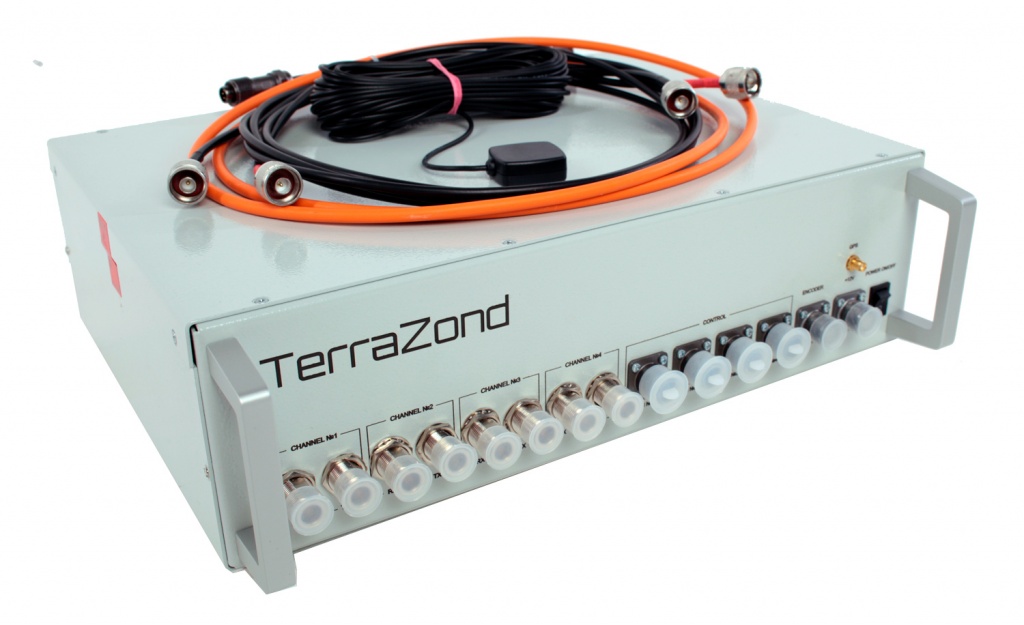

• Кабель жинағы.

• Бағдарламалық құрал мен пайдаланушы нұсқаулығы бар USB флэш-дискісі.

• Құрылғыны тасымалдауға арналған қорғалған пластик қап.

• Навигациялық блок (кодер және/немесе RTK GNSS және/немесе басқа позициялаушы).

• Құрылғының автономды жұмысына арналған шынжыр табанды платформа.

• Қосымша мәліметтер жинау жүйелері (бейнекамералар, лазерлік сканер, диапазон өлшегіш, индукциялық сенсор, магнитометр және т.б.).

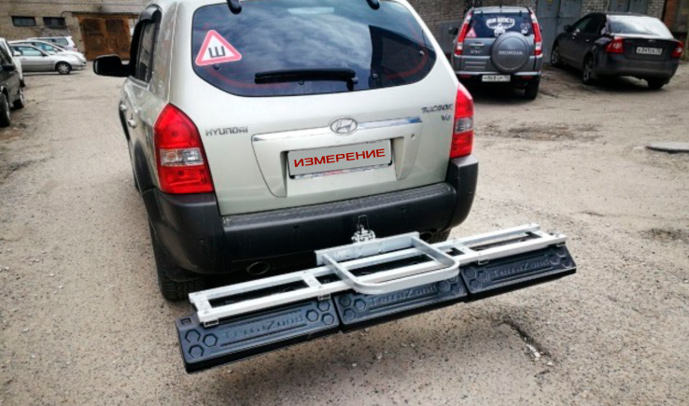

• Жабдықтарды көліктерге орнатуға арналған арнайы шешімдер.
