Zond Aero 500

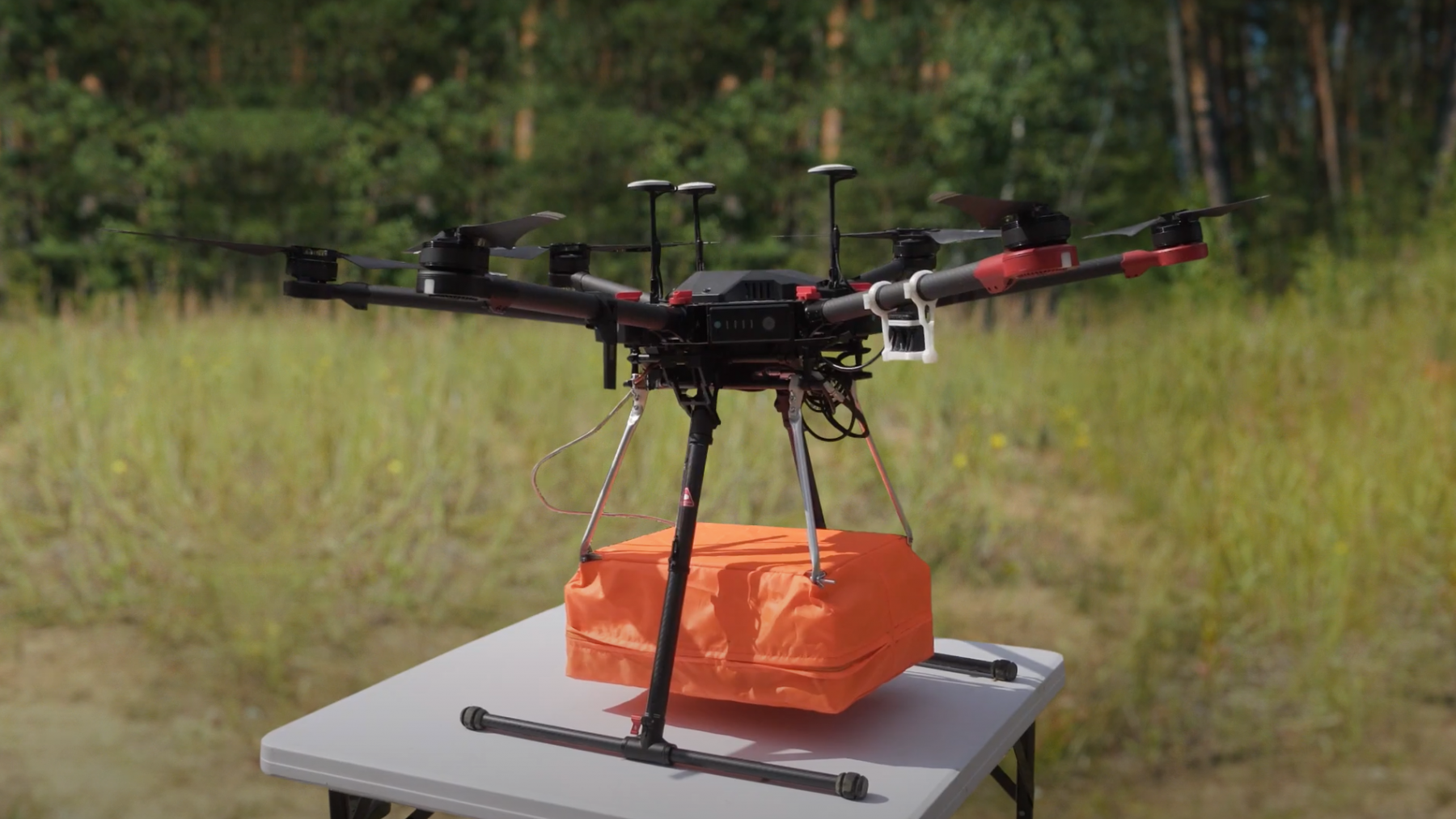

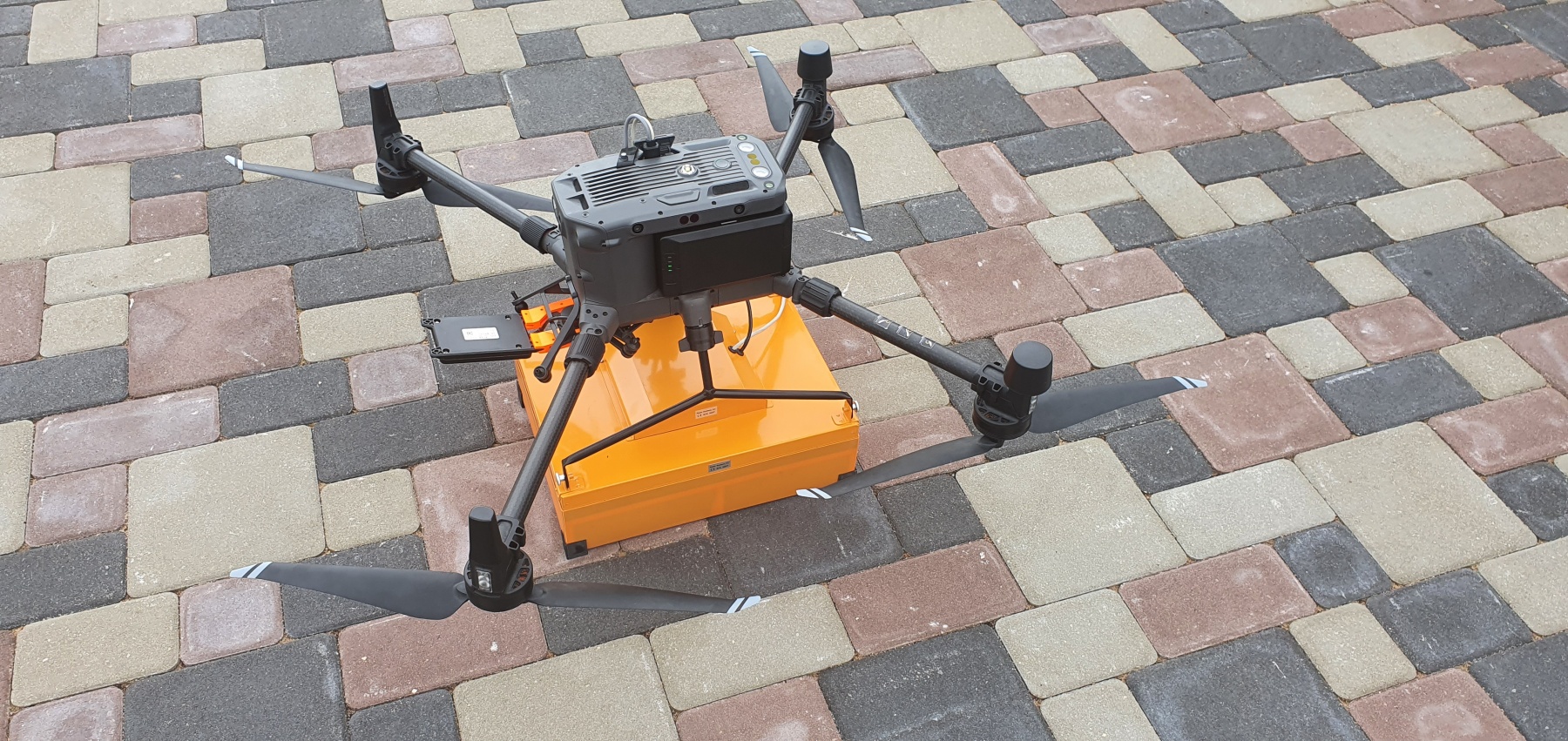

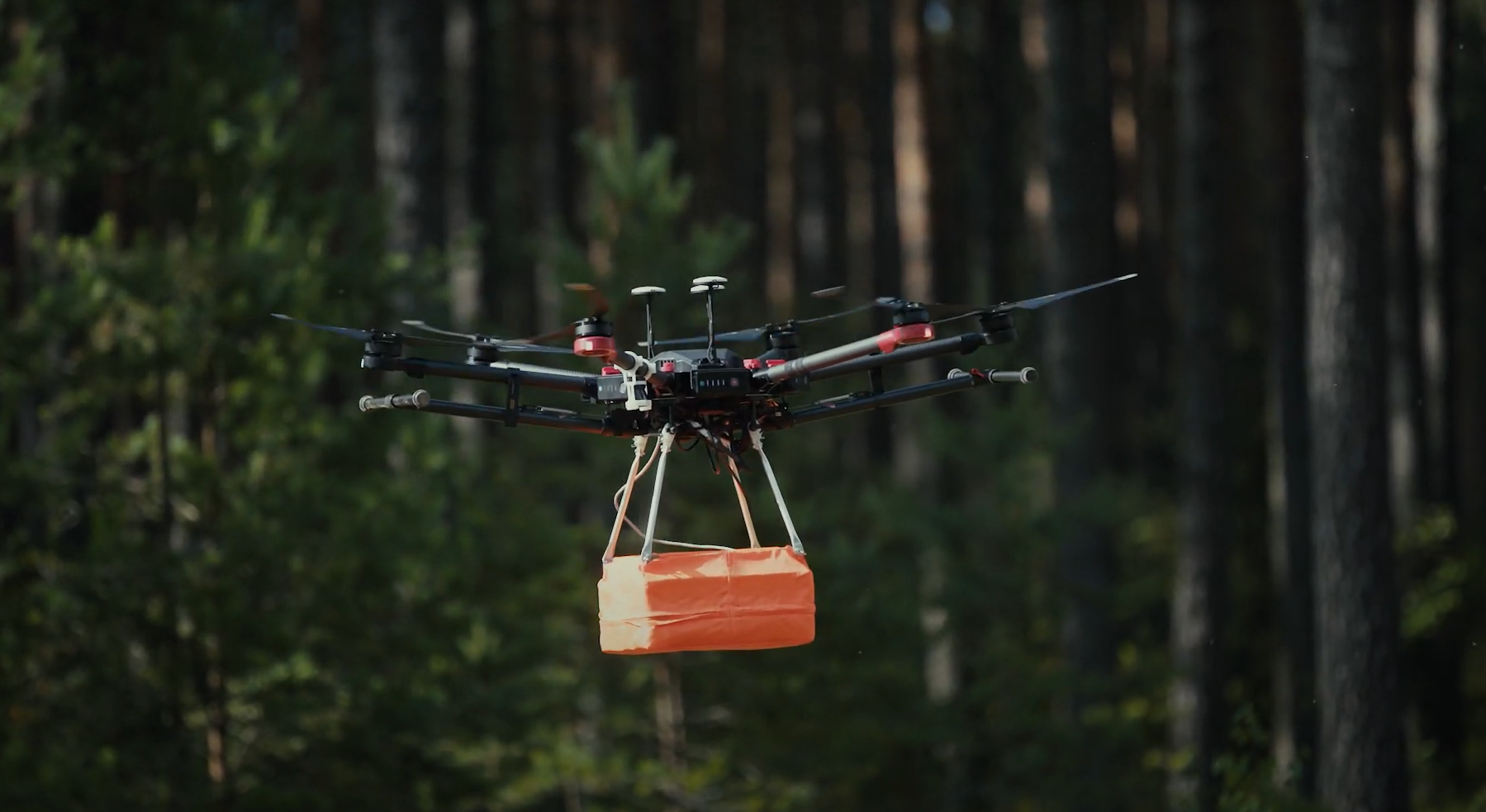

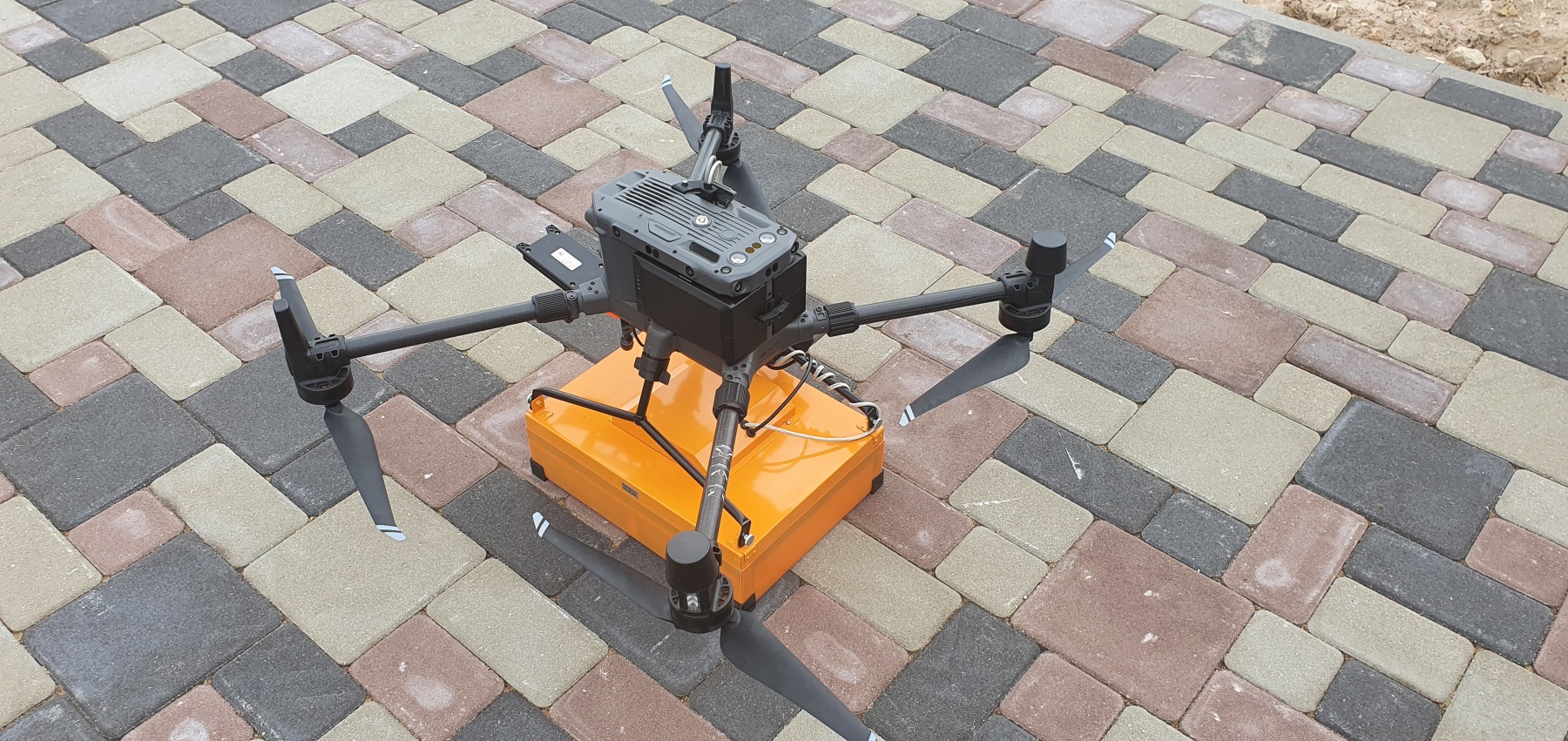

Zond Aero 500 – жеңіл ұшқышсыз ұшатын аппараттардың көмегімен барлау жұмыстарын жүргізуге арналған георадар жүйесі. GPR DJI M300 UAV-мен толық үйлесімді; сонымен қатар Pixhawk немесе DJI A3 платформаларына негізделген жүйелерді пайдалануға болады. Кешеннің құрамына аппараттық құралдар (жерге енетін радиолокациялық қондырғы, борттық компьютер, рельефтен кейінгі модуль) және бағдарламалық бөліктер кіреді.
500 МГц орталық антенна жиілігі бар жеңіл георадар құрылғысы (бар болғаны 2,1 кг) зерттеу тереңдігі мен алынған деректердің егжей-тегжейлері арасындағы теңгерімді сақтауға мүмкіндік береді. RTK жүйелерін пайдалану кезінде өлшеу нәтижелерінің жоғары дәлдіктегі сілтемесі жоспарда бірнеше сантиметрге жетеді.
Жер бетіндегі георадардың биіктігін бақылау және реттеу жер бедерін қадағалауға жауап беретін қосымша лидар модулімен қамтамасыз етіледі. Модуль DJI контроллерлерімен үйлесімді және стандартты деректерді тасымалдау автобустарына қосылады.

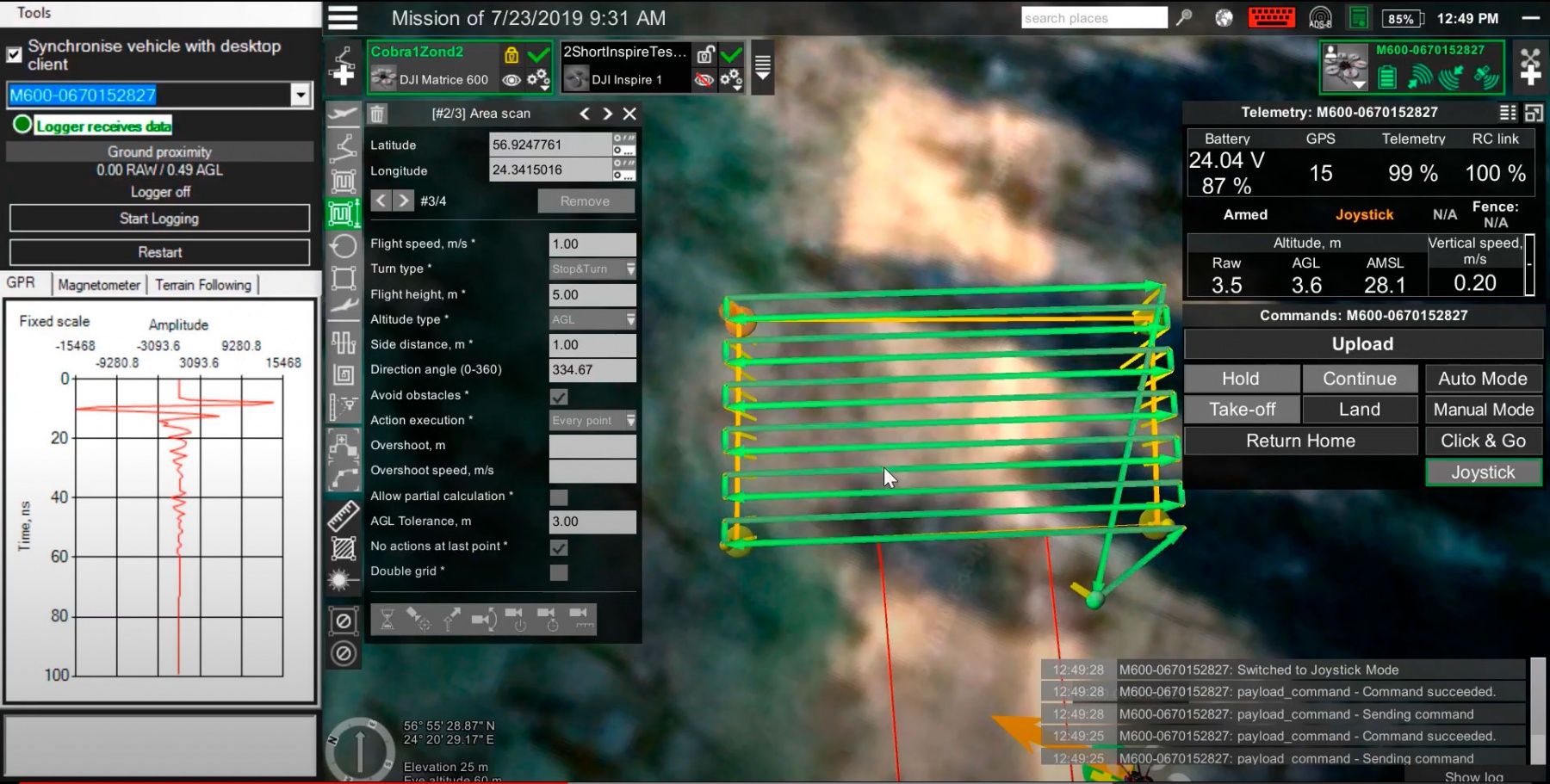

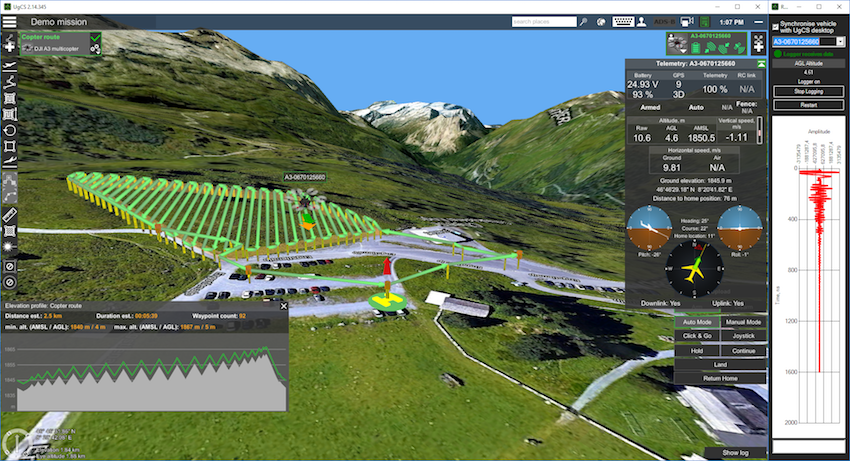

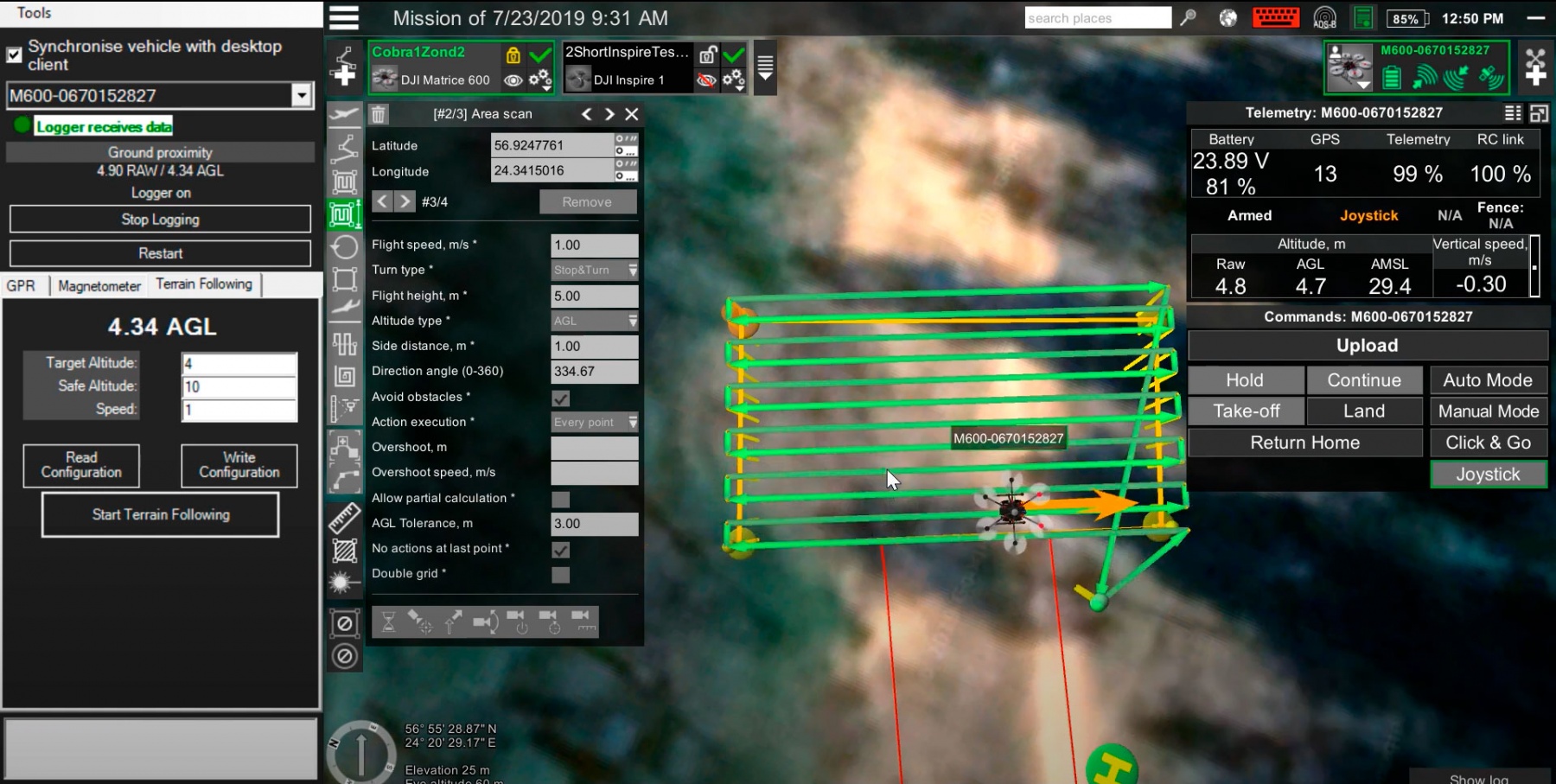

Ұшу миссиясын қалыптастыру және оның орындалуын бақылау осы мақсат үшін арнайы әзірленген UgCS Pro бағдарламалық пакетінде жүзеге асырылады. UgCS SkyHub борттық компьютері жерге енетін радарларды ұшақпен толық біріктіруді қамтамасыз етеді және желі параметрлерін, түсіру биіктігін, рельефтен кейінгі модуль мен коптердің стандартты сенсорларының телеметриялық деректерін ескере отырып орнатуға мүмкіндік береді.
Қолдану саласы:
- Жер асты коммуникацияларын іздеу
- Археологиялық зерттеулер
- Су айдындарындағы мұздың қалыңдығын бақылау
- Тұщы су объектілерінің батиметриясы
Жинақ:

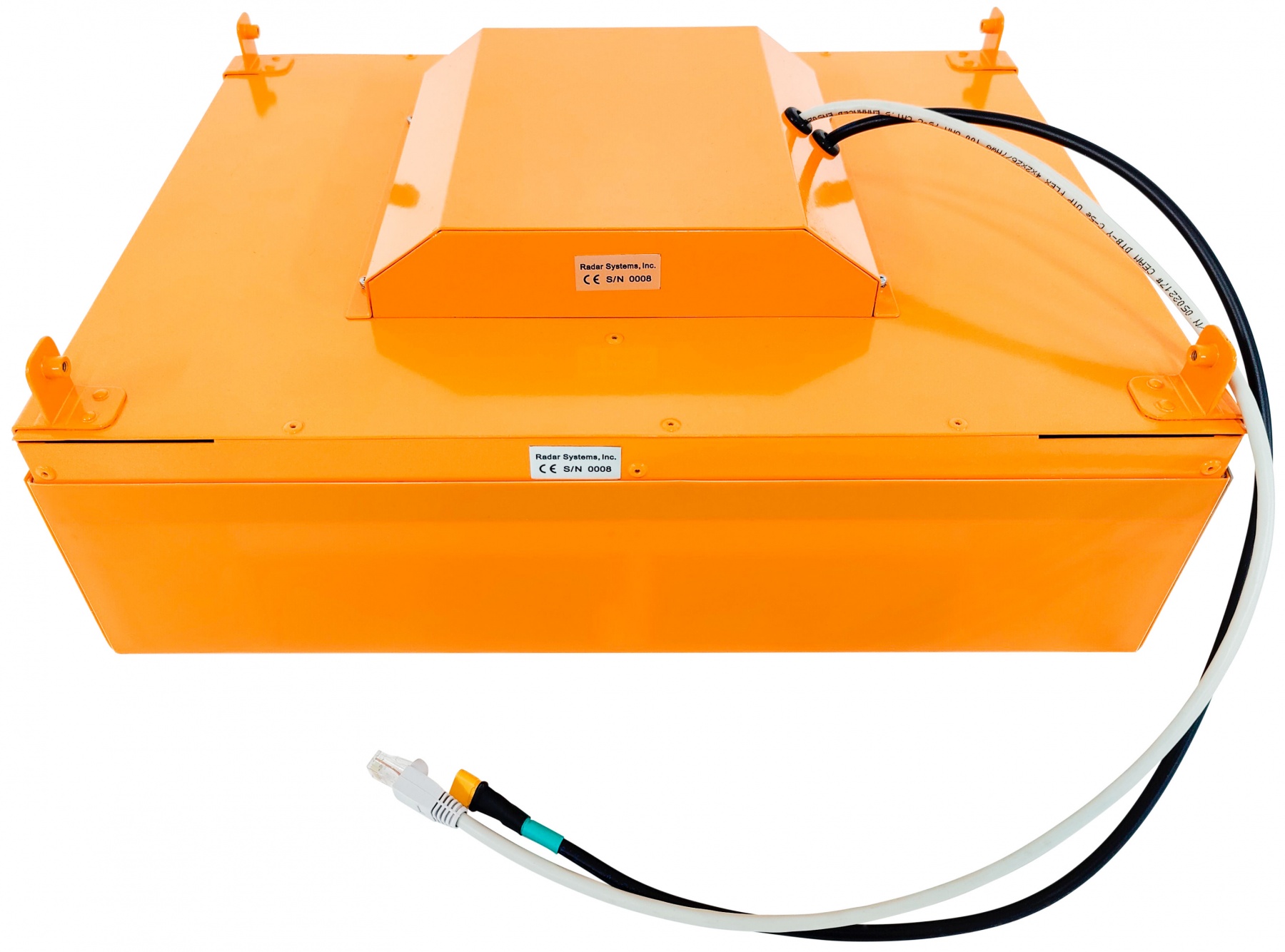

- Zond Aero 500 - 500 МГц орталық жиілігі бар георадар блок құрылғысы
- Prism 2 - GPR деректерін жинауға және өңдеуге арналған бағдарламалық құрал

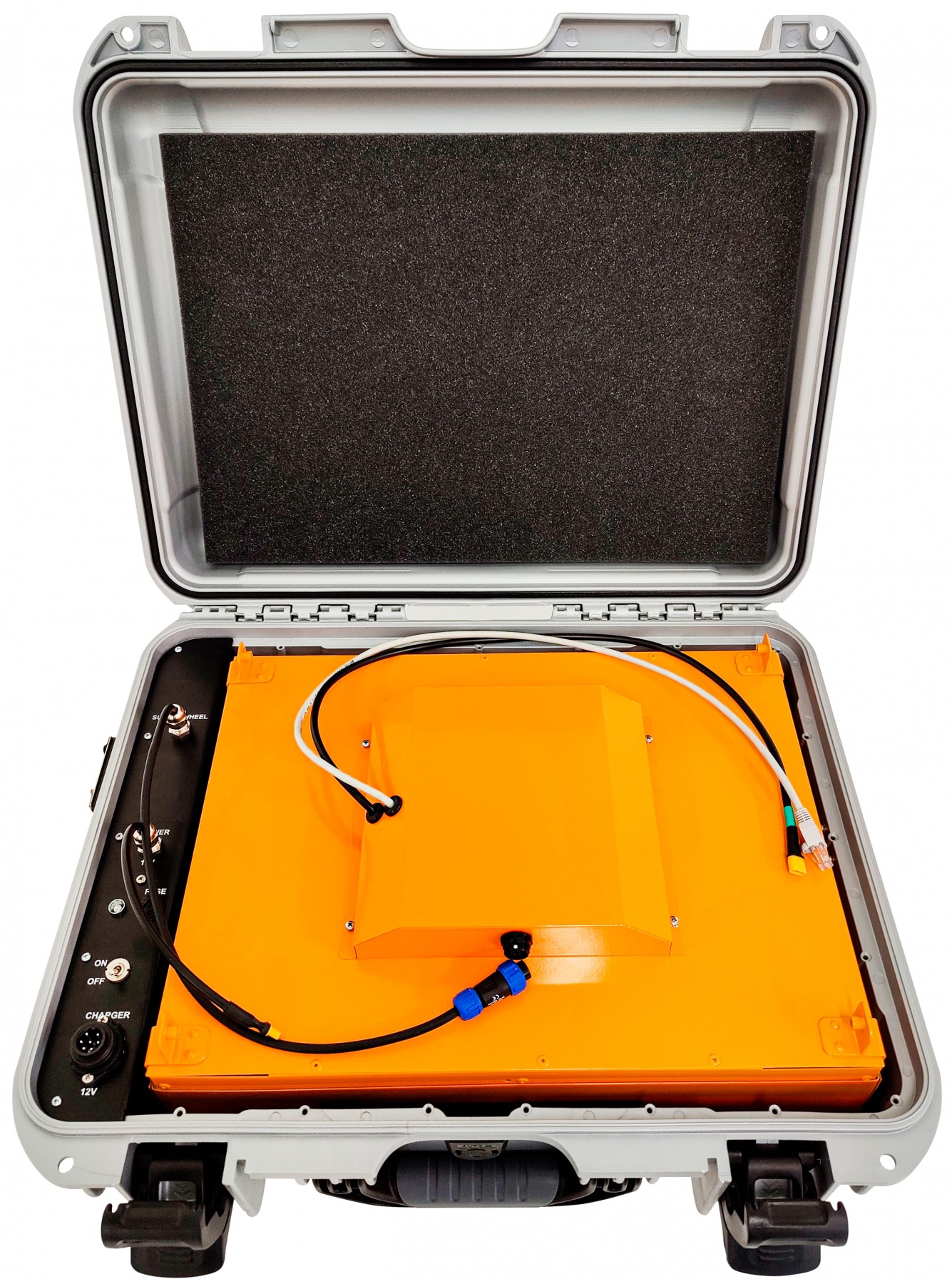

- Соққыға төзімді NANUK көлік корпусы (жерді зерттеу үшін де қолданылады)
- Тасымалдауға салынған қайта зарядталатын 99 Вт литий-ионды батарея (тек жерүсті түсіру үшін пайдаланылады)
- Көлік қорабына біріктірілген Wi-Fi маршрутизаторы (тек жерүсті түсіру үшін пайдаланылады)
- Зарядтағыш маскот
- Жерді зерттеуге арналған сүйреткіш арқан
- DJI M300 RTK/M600/M600 Pro UAV құрылғысына орнатуға арналған орнату жинағы (пайдаланушымен келісіледі)
- UgCS SkyHub борттық компьютері (қосымша)
- Жер бедері бойынша модуль (қосымша)
- Бағдарламалық құрал (қосымша)
- Жерге түсіру арбасы (қосымша)
|
Георадар антеннасының түрі |
Бір каналды, экрандалған |
|
Орталық жиілік |
500 МГц |
|
Жұмыс жиілігі диапазоны |
200 – 900 МГц |
|
Маршруттағы нүктелер саны |
512 дана |
|
Сынама алу жиілігі |
Секундына 26 600 санаққа дейін |
|
Сканерлеу жиілігі |
50 Гц |
|
Өлшеу нәтижесі |
16-биттік өңделмеген деректер |
|
Уақыт аралығы |
Өзгермелі. 50, 100 немесе 300 нс |
|
Зондтау тереңдігі (уақыт диапазоны 100 нс) |
4 м-ге дейін |
|
Деректер файлының пішімі |
геофизикалық SEGY (*.sgy) стандарты, координаталық анықтамамен |
|
Тік бағытта фильтрлеу опциялары |
Өшірулі, сандық |
|
Көлденең бағытта опциялары |
Қабаттасу, Фонды жою |
|
Түзетуді алу |
1 – 10 пункт |
|
Деңгейге жету |
0 ден +84 дБ-ге дейін |
|
Деректерді сақтау |
Күту деңгейі туралы ақпарат сақталған өңделмеген деректер |
|
Деректер файлының өлшемі |
Орнатылған SD дискінің өлшемімен ғана шектелген (аэрофотосурет үшін) HDD (жердегі өлшемдер үшін) |
|
Жұмыс ортасының жағдайлары |
|
|
Жұмыс температурасы |
−20 тан +60 °C-қа дейін |
|
Ылғалдылығы |
96 %, конденсациясыз |
|
Қорғаныс дәрежесі |
IP68 қорғаныш кейсінде (тасымалдау және түсірілімге пайдалану кезінде) IP52 аэро вариантында |
|
Өлшемдері (ДхБхЕ) |
41 × 31 × 16 см — БПЛА конфигурациясы 52 × 43 × 21 см — қорғаныс кейсінде (жердегі түсірілім кезінде) 71 × 45 × 28 см — транспорттық кейс |
|
Салмағы |
2.1 кг — БПЛА конфигурациясы 7.1 кг — жердегі түсірілімге қолданылатын конфигурация 10.0 кг — транспорттық кейс |
|
Электроқуат |
БПЛА конфигурациясы ұшақтың негізгі қуат көзін пайдаланады: DJI M300 RTK/M600/M600 Pro стандартты перифериялық қосылымды пайдаланады. |
|
Жерді зерттеу үшін қолданылатын қорғаныс корпусынын сыйымдылығы 99 Вт сағ (12 сағатқа дейін жұмыс істеу) кіріктірілген Li-Ion батареясымен жабдықталған. |
|
