Жоғары ажыратымдылықтағы теңіз сейсмикалық деректерін интерпретациялау

Геологиялық қауіптің дамуын анықтау және болжау, объектілерді іздеу немесе қиманы нақтылау үшін акваторияда инженерлік ізденістер жүргізу кезінде әдеттегідей әртүрлі модификацияның (ССВР/СКСР, НСАП) жоғары ажыратымдылықтағы сейсмикалық барлау қолданылады. [1] Мұндай деректердi түсiндiру негiзгi сейсмикалық кешендерге қиманы бөлшектеуге, сондай-ақ газ қаныққан шөгiндiлердi, палеоканалдарды, жарылғыш бұзылуларды, флюидтердiң немесе шашыраңқы газдың көшу аймақтарын, «газ құбыры» түрiндегi ауытқуларды және тiптi құрылысты немесе түбiн тереңдетудi едәуiр қиындатуы мүмкiн жекелеген үйiндiлердi анықтауға мүмкiндiк бередi.

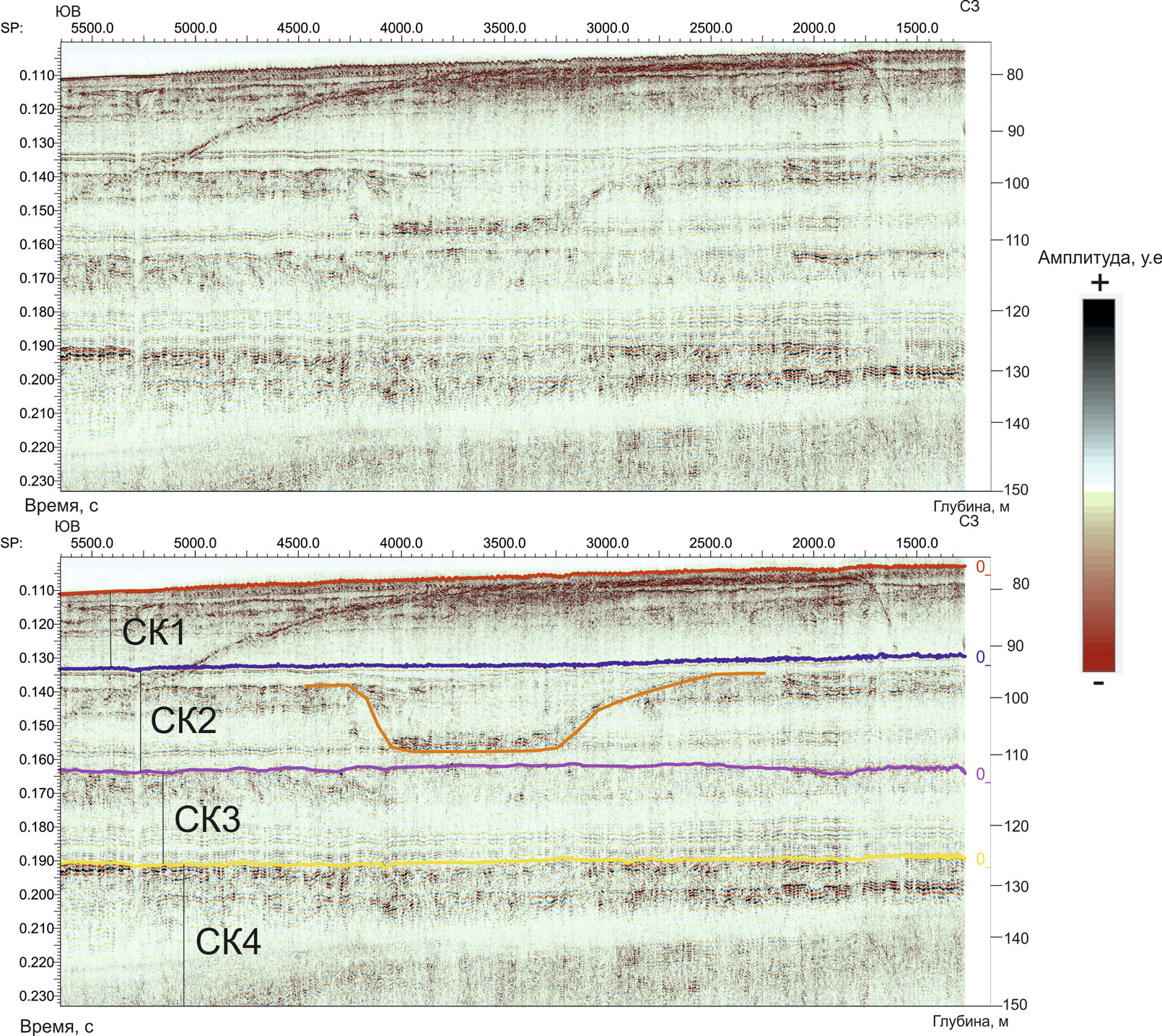

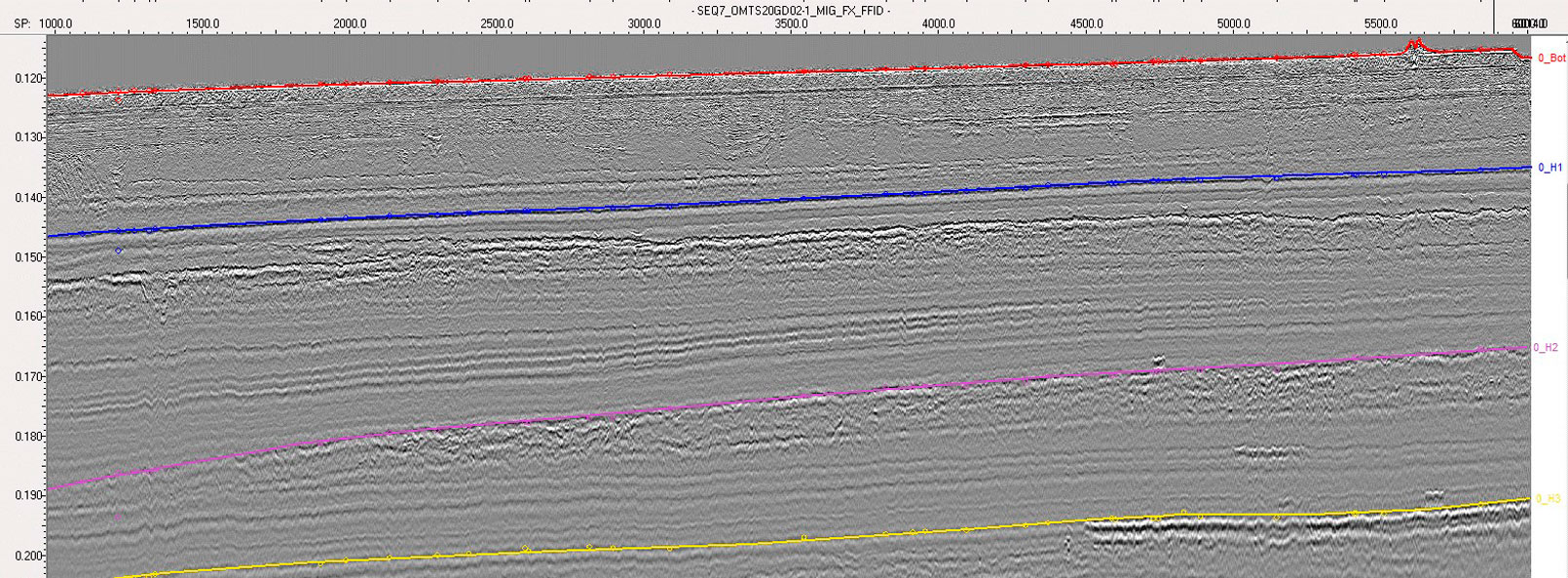

НСАП деректері бойынша сейсмикалық кешендерді бөлу. Жоғарыдан - түсіндірмей, төменнен - түсіндіру элементтерімен. Түсті сызықтар - көрінетін көкжиектер. Төменгі бөлігі газбен қаныққан шөгінділерден құралған көмілген палеоврездің мысалы қызғылт сары түспен көрсетілген.

Бұрғылау құралы шөгінділердегі аздаған шоғырларға түскен кездегі газ шығарындылары әртүрлі авариялық жағдайларға әкелуі мүмкін: бұрғылау платформасының тікелей авариясымен жарылыс шығарындысы болмаса да, газдың бірте-бірте ағуы қабаттардың ішіндегі қысымның төмендеуіне және соның салдарынан топырақтың шөгуіне әкелуі мүмкін. Егер бұл жерде бұрғылау платформасының тіректерінің бірі болса, онда апат болмай қоймайды.

Геологиялық бөліністе газдың жиналуы әртүрлі сипатта болуы мүмкін және сейсмикалық жазбаларда әртүрлі көрінеді. Мысалдың бірі ретінде «жарқын дақ» түріндегі аномалия - шағылысу коэффициенті модулінің күрт ұлғаюынан туындаған сейсмикалық қимада байқалатын шағылысқан толқынның амплитудасының аномалды оқшауланған ұлғаюы болып табылады. Мұндай аномалия көмірсутектердің шоғырлануынан да, литологияның өзгеруінен де туындауы мүмкін, бірақ көбінесе «ашық дақ» газбен қаныққан жыныстардың төбесін көрсетеді. Егер коллектор жеткілікті түрде жұмсақ жыныстармен ұсынылса және оның импедансы қақпақтың импедансынан аз болса, шоғырлануға көшу кезінде флюидтің түріне қарамастан шағылысудың шағын теріс коэффициенті үлкен теріс коэффициентке ауысады және қимада «ашық дақ» аномалиясы қалыптасады. [2][5]

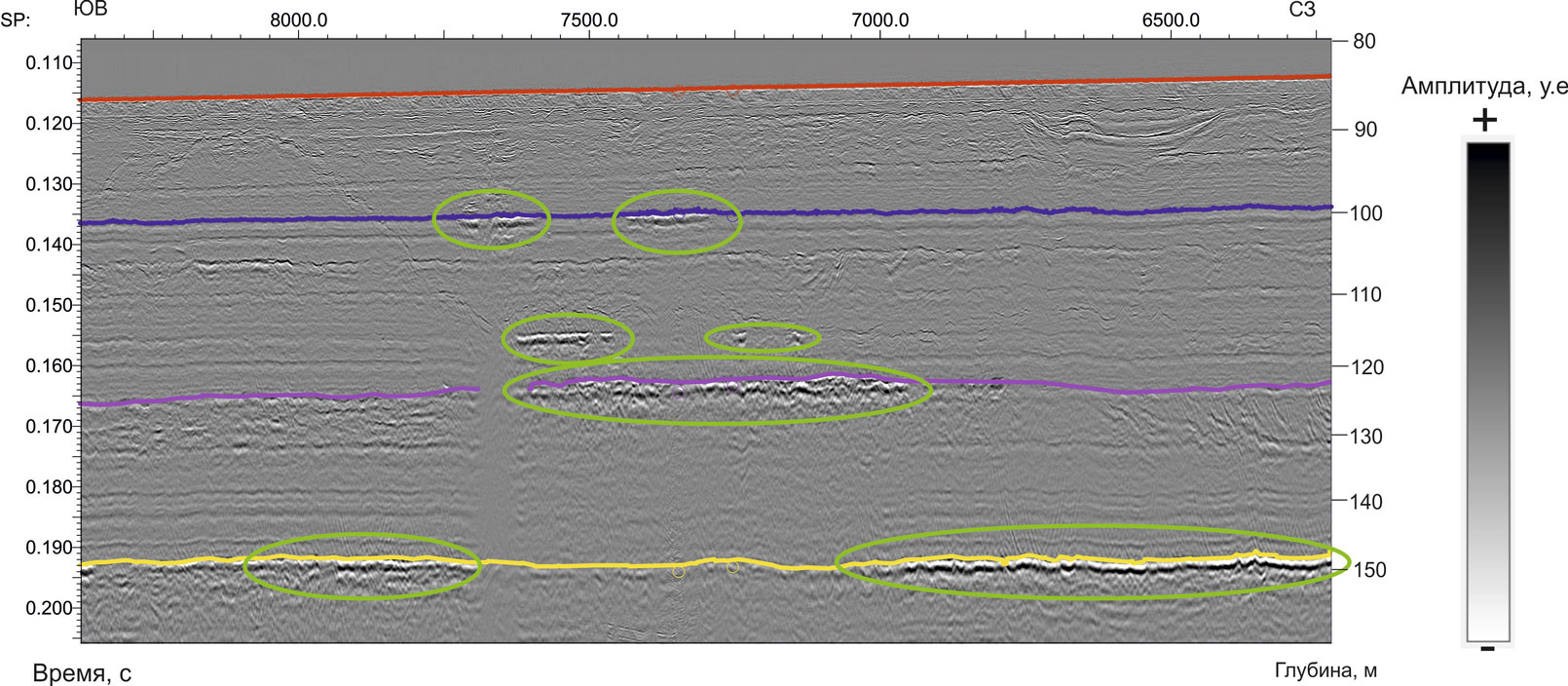

Сейсмикалық қимада «ашық дақ» түріндегі аномалиялардың бөлінуі.

Егер коллектордың импедансы өте жоғары болса, мысалы, жақсы цементтелген құмтас немесе әктас болса, суды газға ауыстырған кезде де оның импедансы сыйымды жыныстарға қарағанда жоғары болып қалады. Бұл жағдайда коллектордың шатырында шағылысудың үлкен оң коэффициенті шоғырдың үстінен азаяды, бірақ оң болып қалады және тілікте интерпретатор «күңгірт дақты» көреді.

Егер коллектор әлсіз цементтелген құмтас болса, судың газбен алмастырылуы оның импедансының қақпаққа қарағанда сәл көп болуына, ал сәл азаюына әкелуі мүмкін. Шоғырлануға көшу кезінде шағылысудың шағын оң коэффициенті шағын теріс коэффициентке ауысады. Бұл жағдайда полярлықтың ауысуы бойынша УВ шоғырының орналасқан жерін анықтауға тырысуға болады, яғни интерпретатор - «фаза айналымын» көреді.

Егер шоғырда флюидтердің (су-газ) байланысы жақсы айқындалған жағдайда, олардың арасындағы импеданстардың айырмашылығы осы байланыстан күшті көріністерді көруге жеткілікті болуы мүмкін, олар басқа шекаралардан айырмашылығы, әрқашан синфазалықтың көлденең осі сияқты көрінетін болады. Мұндай контактінің көрінісі «жазық дақ» деп аталады. [3]

Жоғары газ құрамының басқа көрінісі флюидтің тік көші-қон аймақтары болып табылады. Мұндай генезис аймақтары шағылысу корреляциясын жоғалту, амплитуданың әлсіреуі, жазбаның қарама-қайшылығының төмендеуі, аймаққа түсетін шекаралардың шетінде «жылдамдық» әсерлерінің көрінісі түрінде көрінеді. Кейде флюидтің іргелес қабаттарға ағуын да байқауға болады. [4][6]

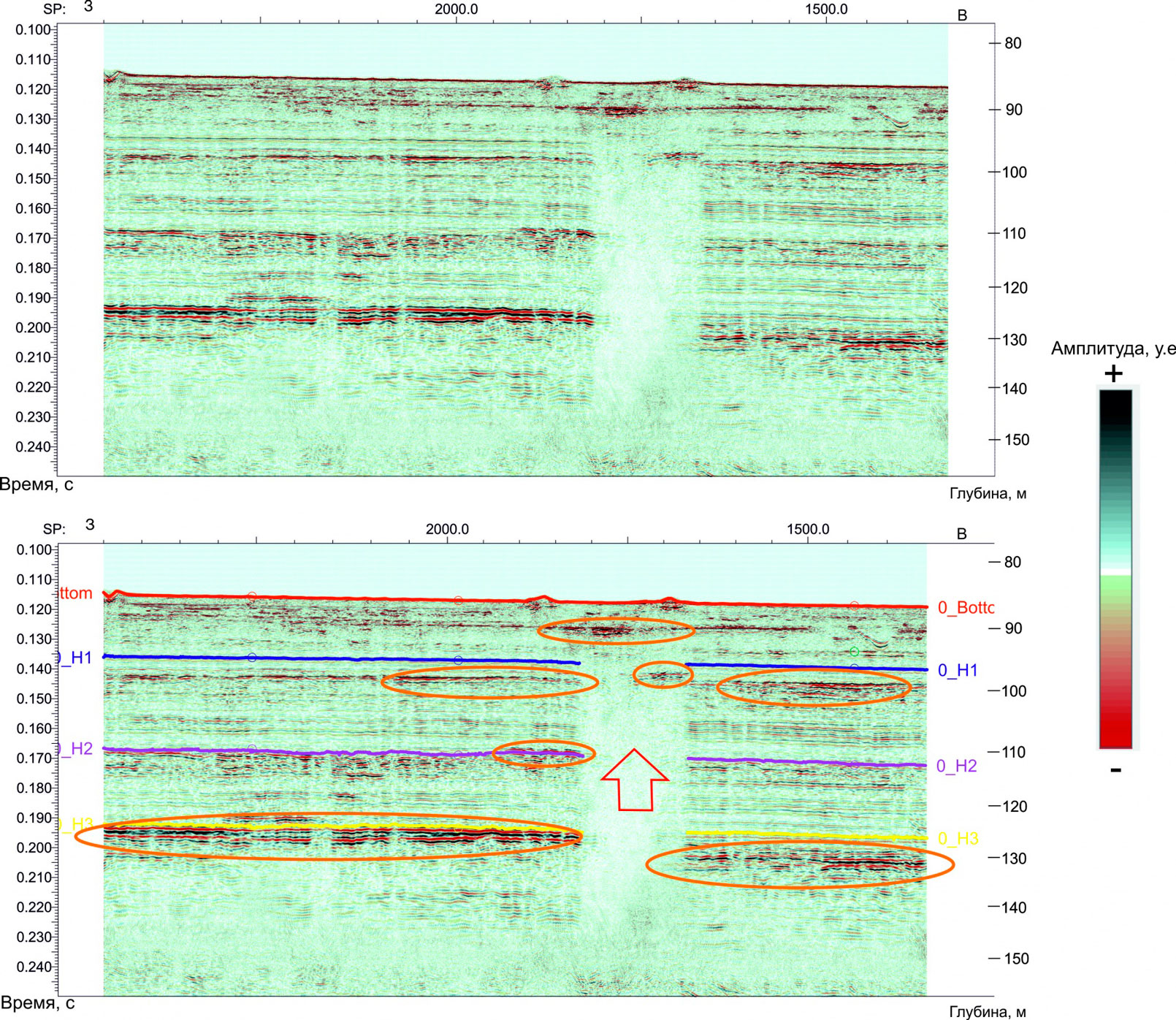

Жоғары газ қанығуына байланысты амплитудалық ауытқуларды бөлу (қызғылт сары сопақша). Қызыл сызықпен газбен қаныққан шөгінділерде сигналдың жоғары сіңірілуі және таралу жылдамдығының төмендеуі салдарынан шағылысу амплитудасының төмендеу және синфазалық осьтердің жалған иілу аймағы көрсетілген.

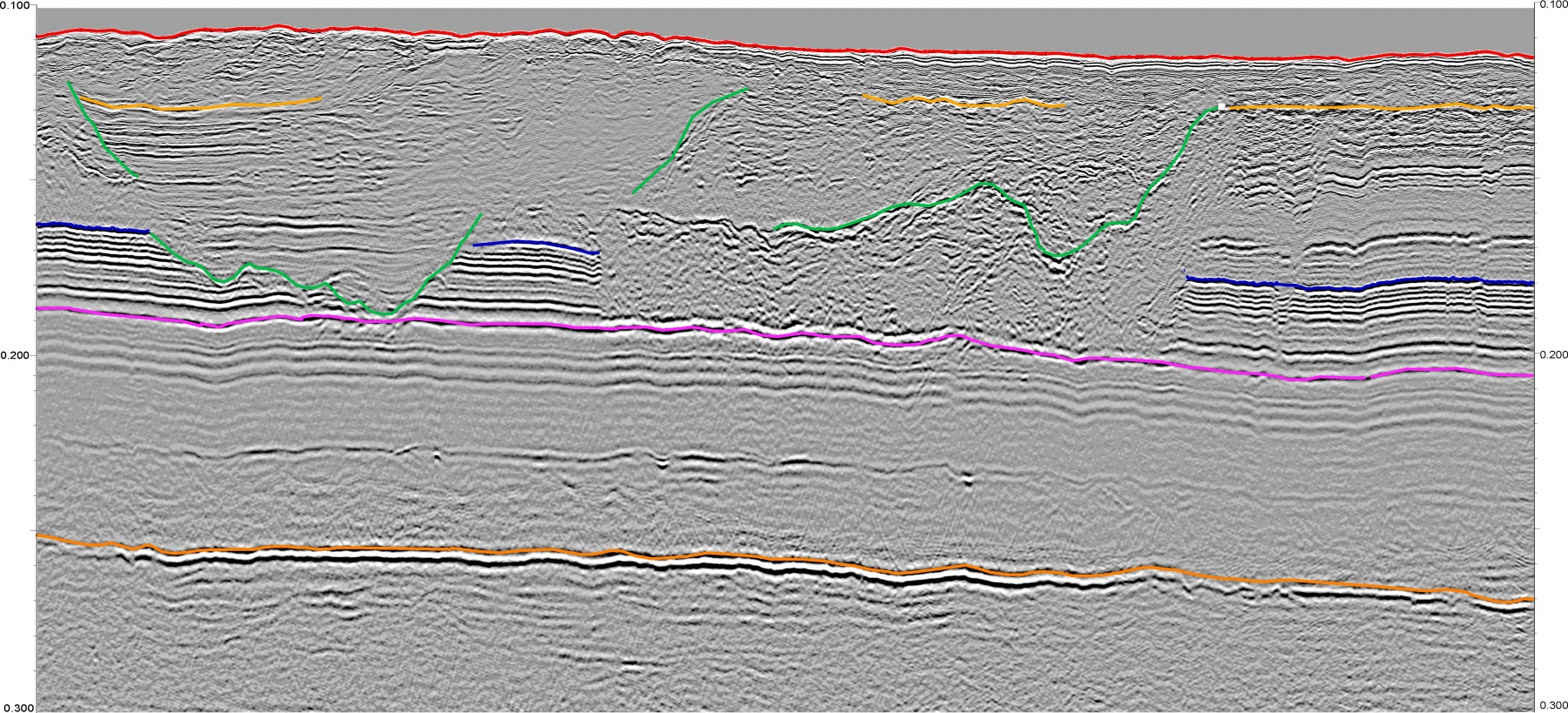

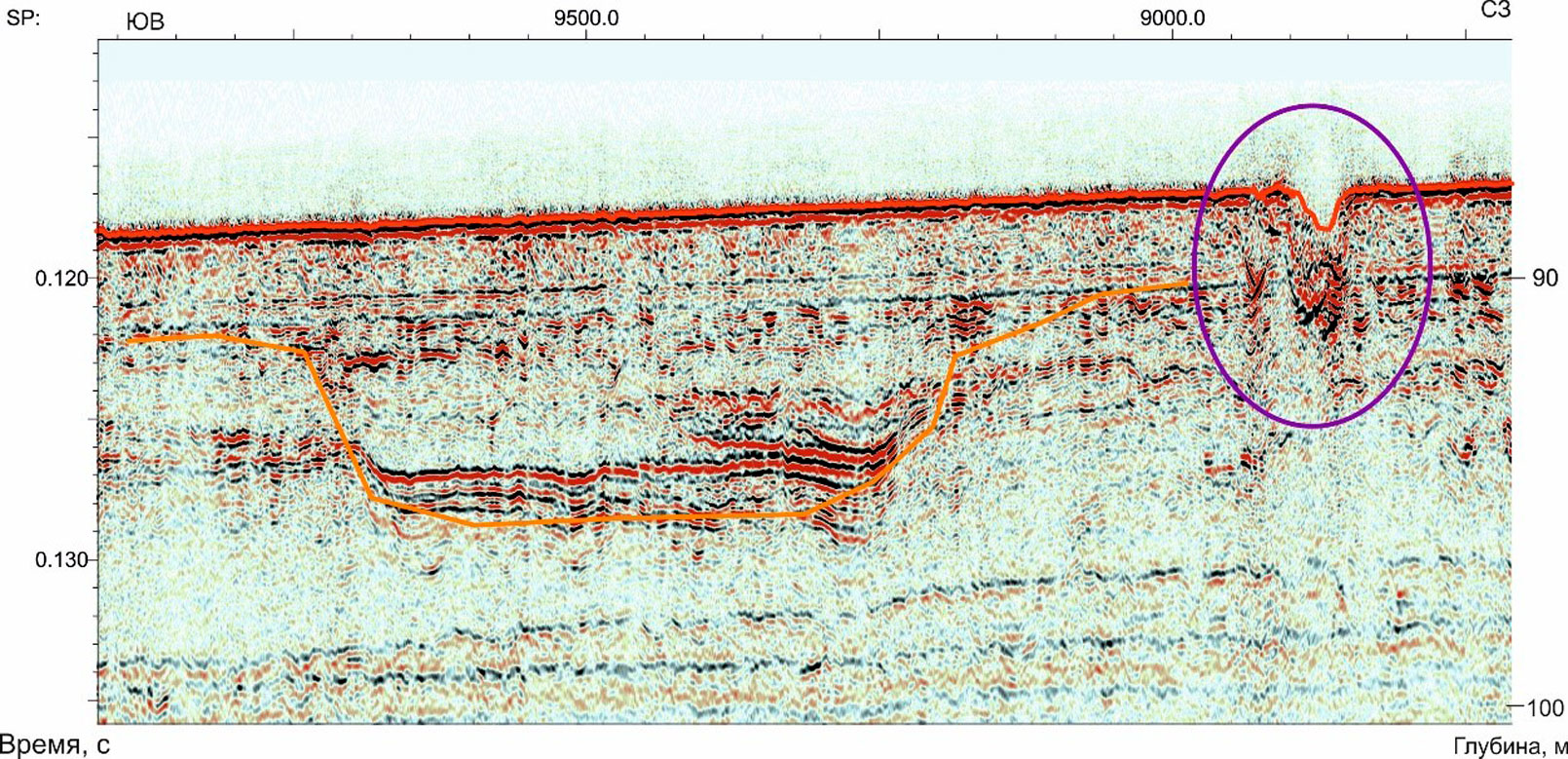

Сейсмикалық қимада палеоврезді бөліп алу мысалы. Палеоврез қызғылт сары түсті. Палеоврездің негізі газбен қаныққан. Күлгін сопақша бедердің теріс нысаны көрсетілген.

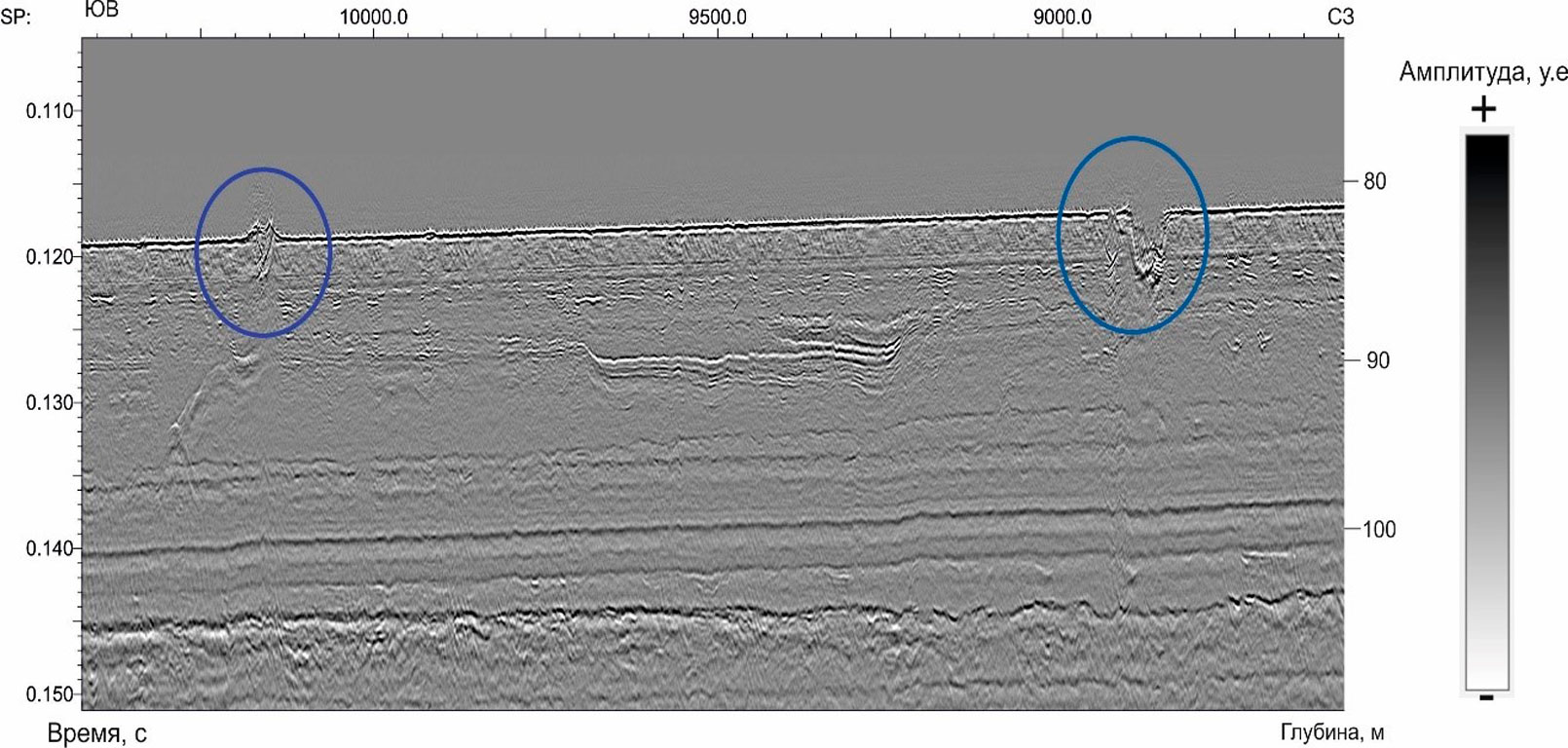

Профильдегі түптің бетіндегі оң және теріс тегіс еместіктің үлгісі

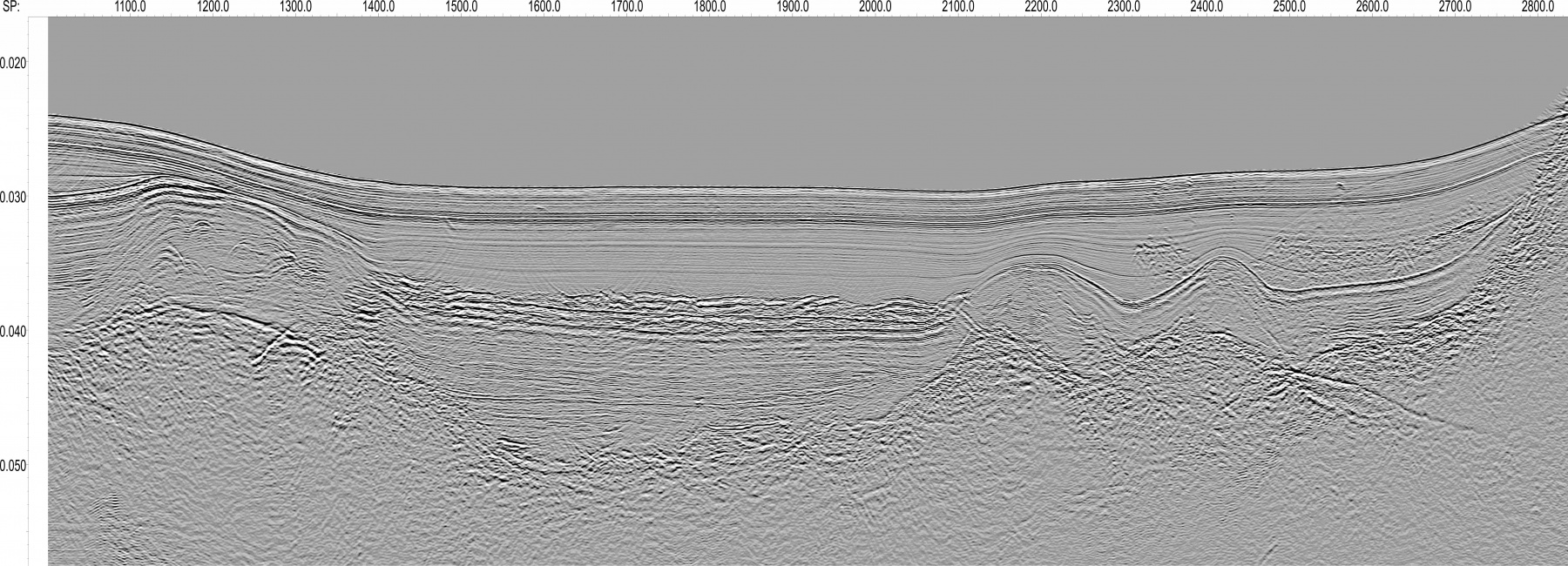

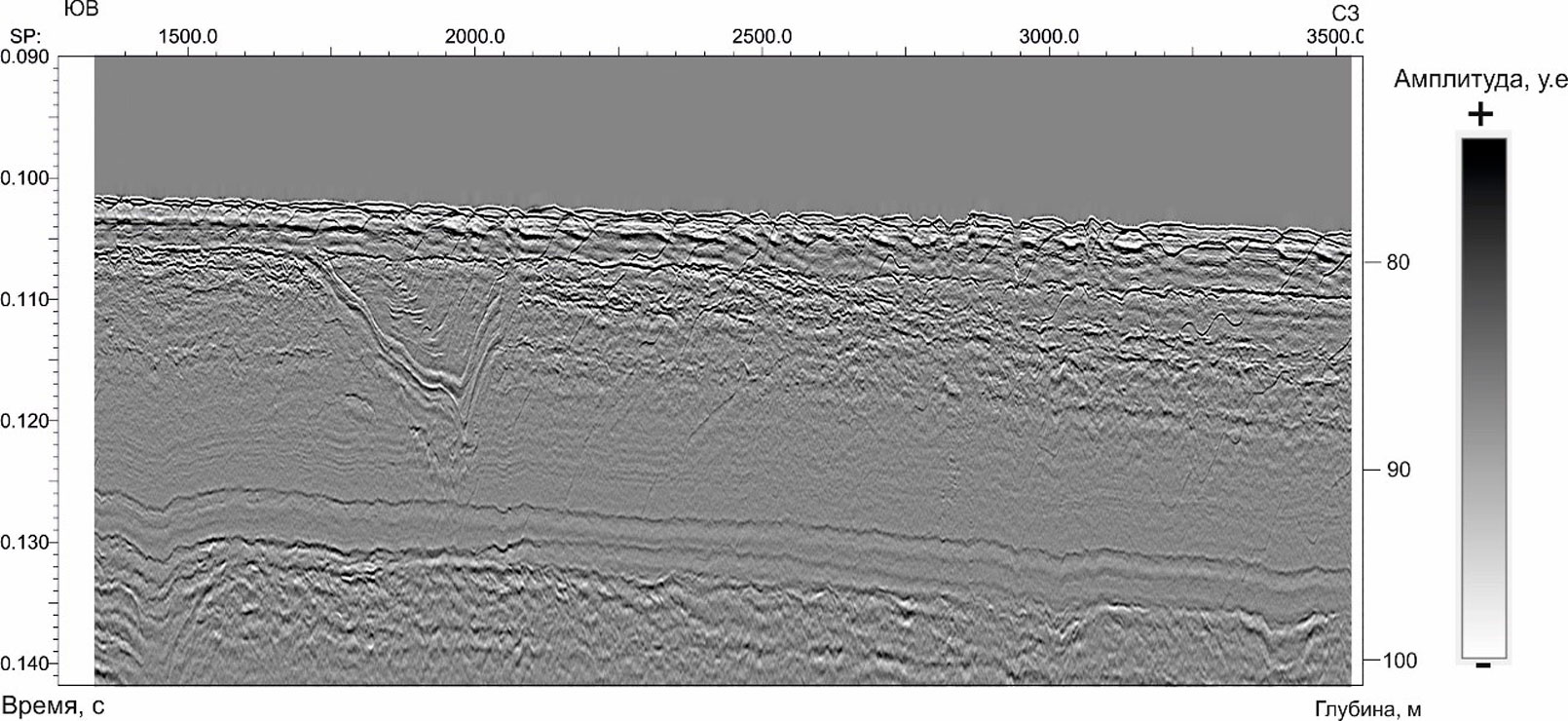

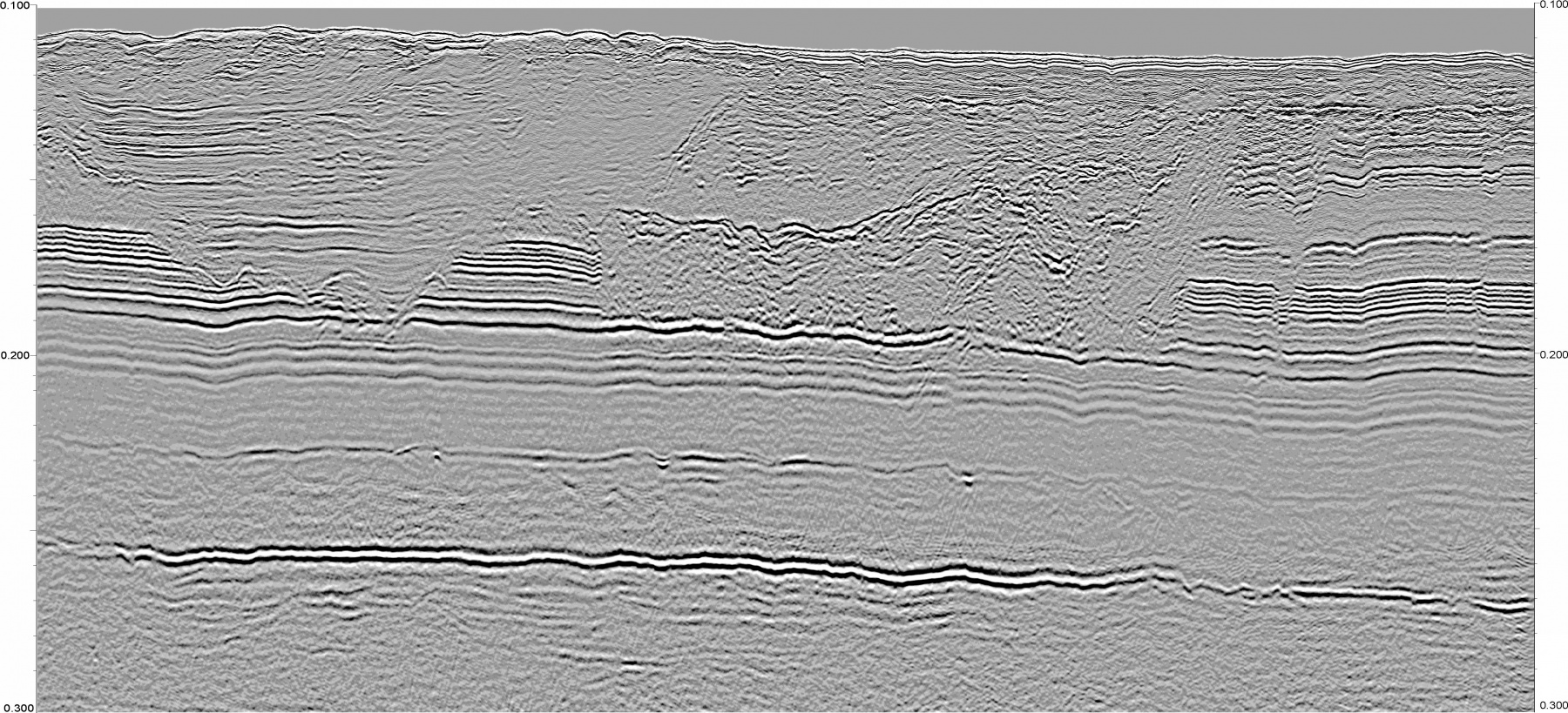

Бейіндегі сейсмикалық қиманың үлгісі. Түбінің толқын тәрізді бетінен бүйірлік шағылысулармен байланысты секірмелі шағылысулар синфазалық осьтер байқалады

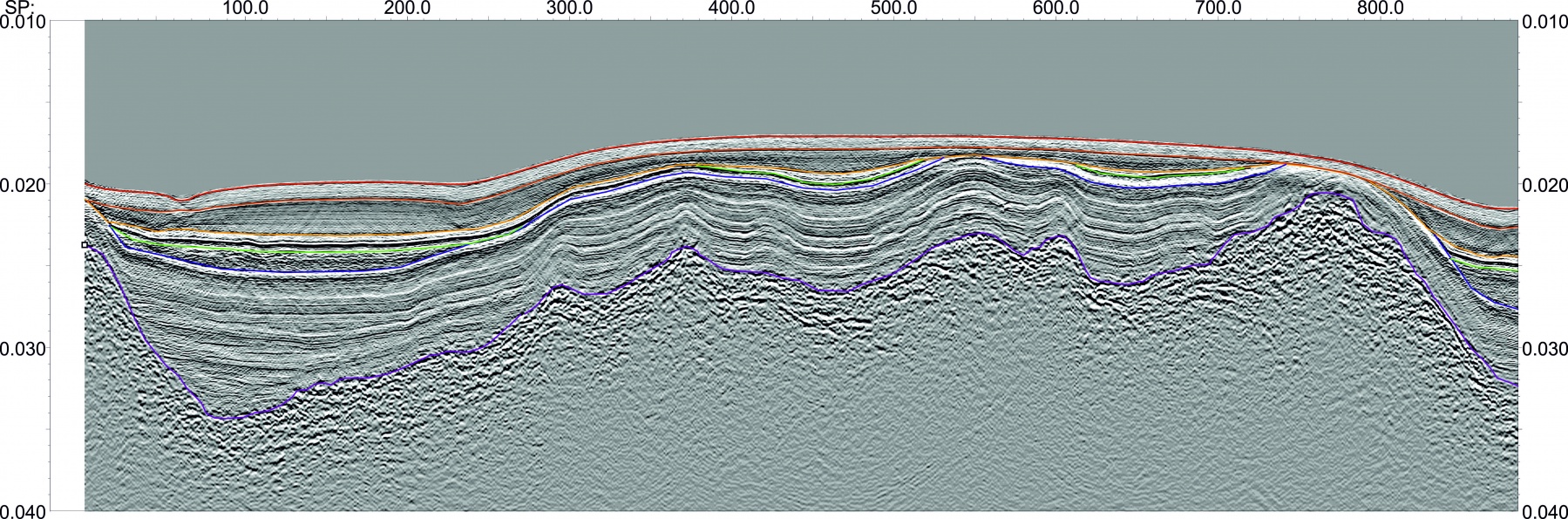

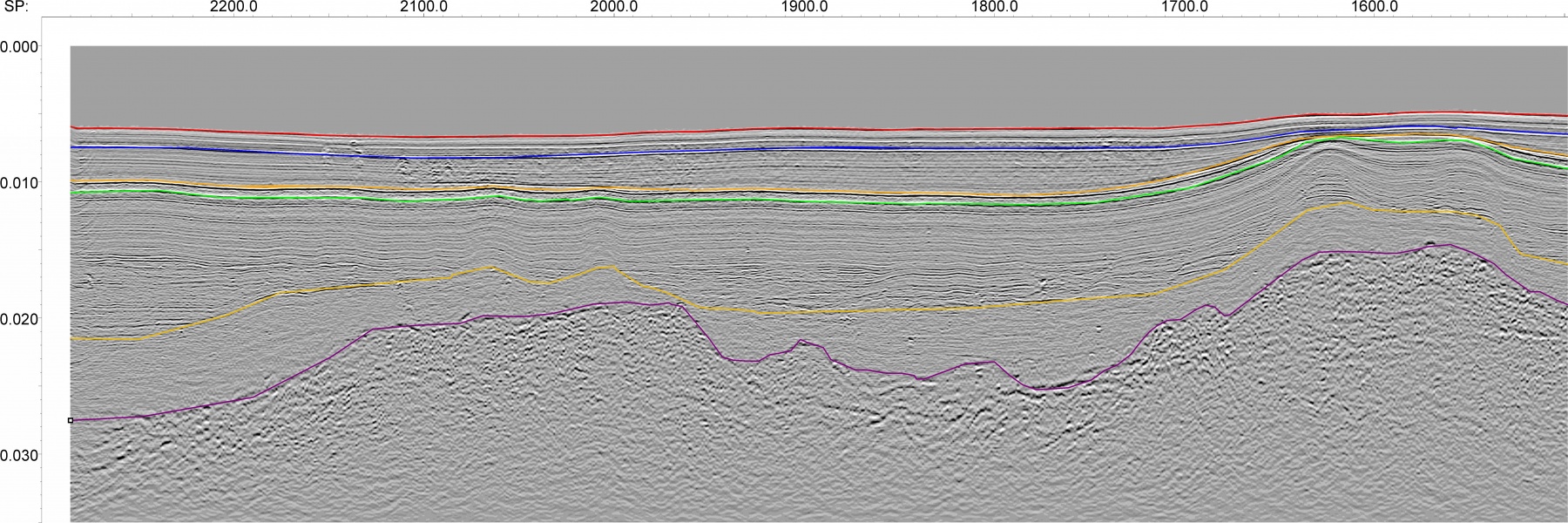

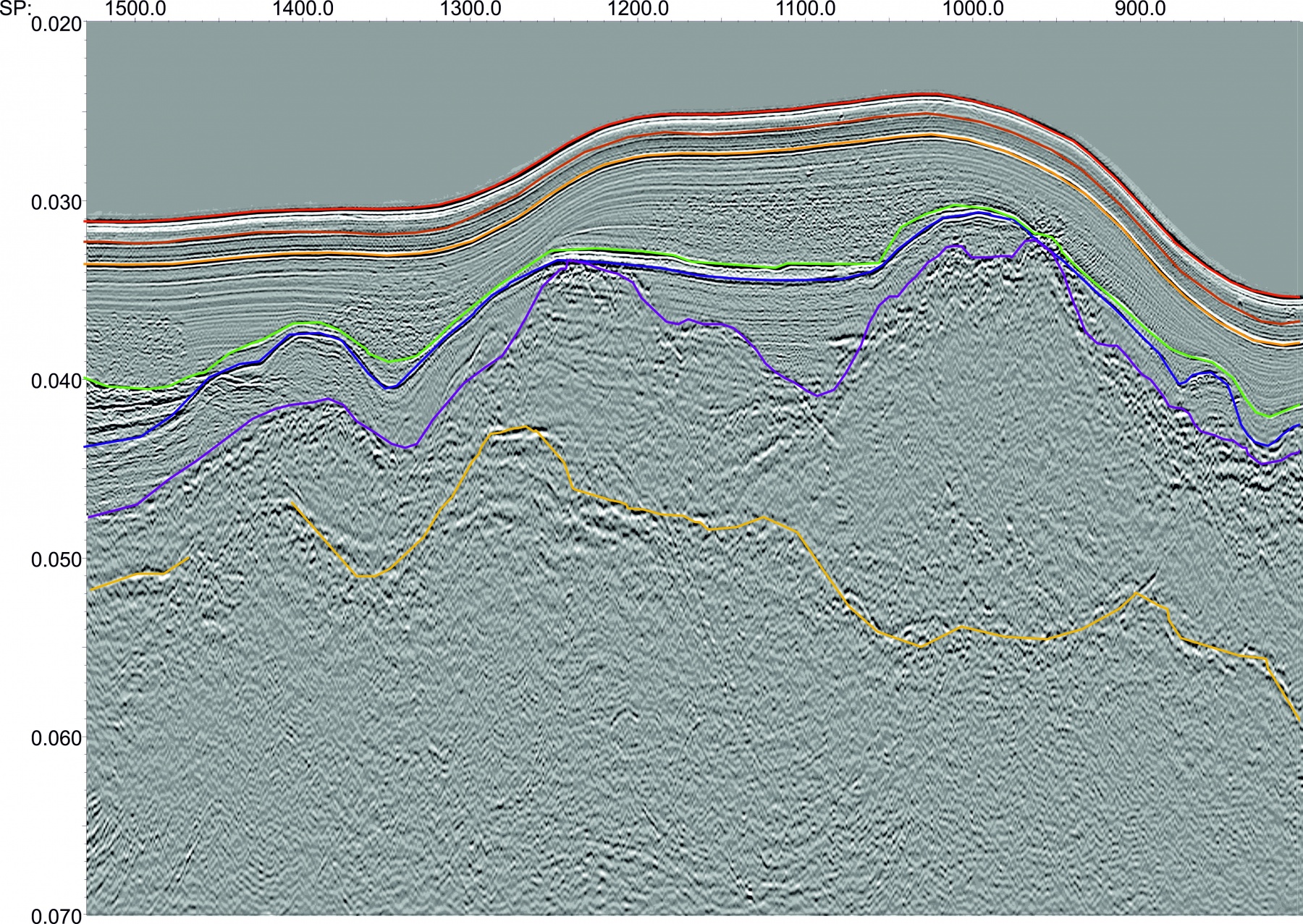

Толық интерпретацияланған сейсмикалық қиманың үлгісі

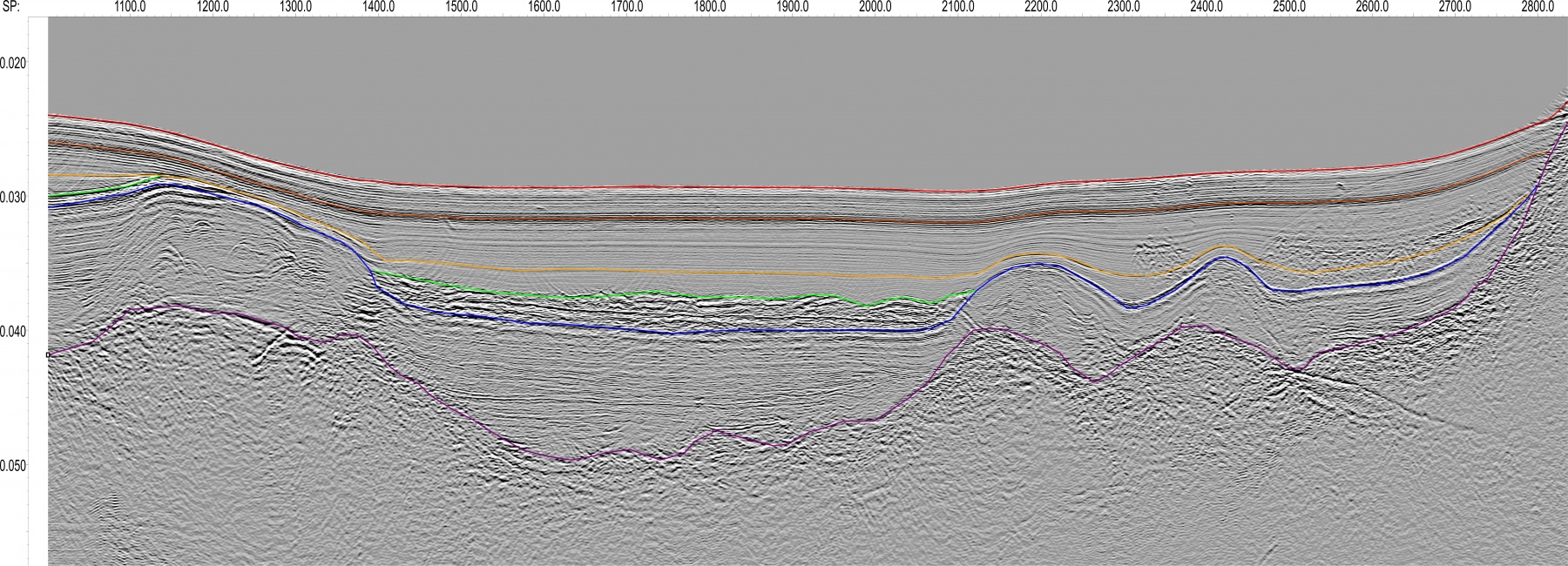

Интерпретацяланған терең сейсмикалық қиманың мысалы

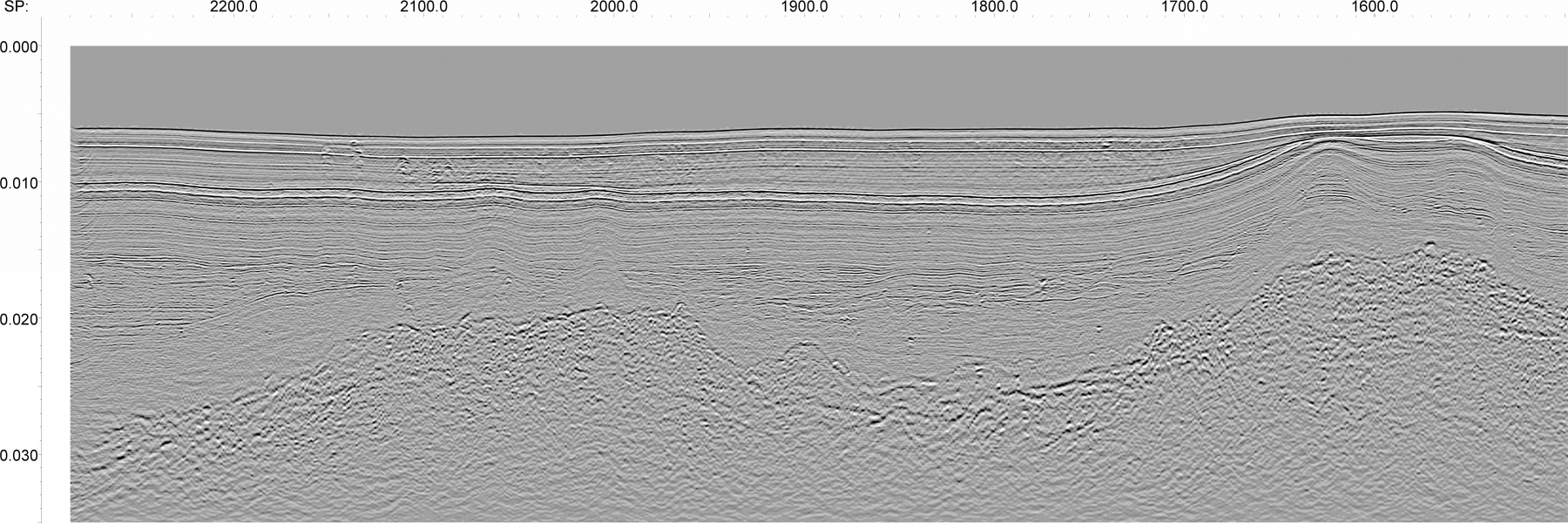

Терең сейсмикалық қиманың интерпретациясыз және интерпретациямен үлгісі

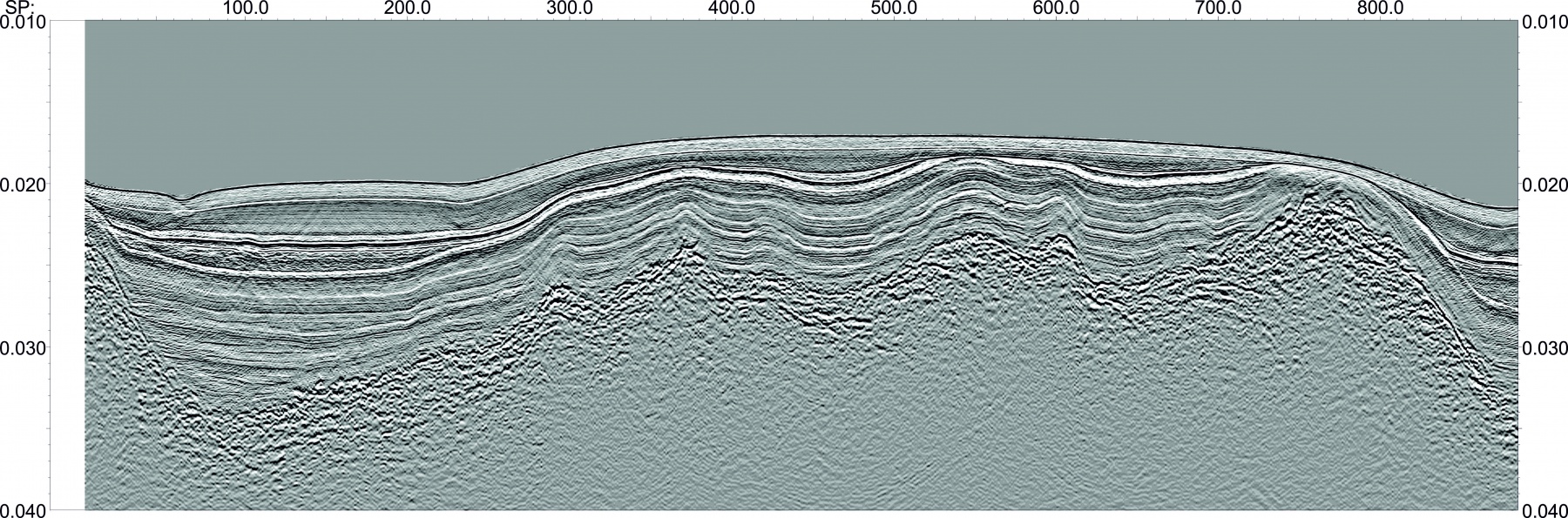

Терең сейсмикалық қиманың интерпретациясыз және интерпретациямен үлгісі

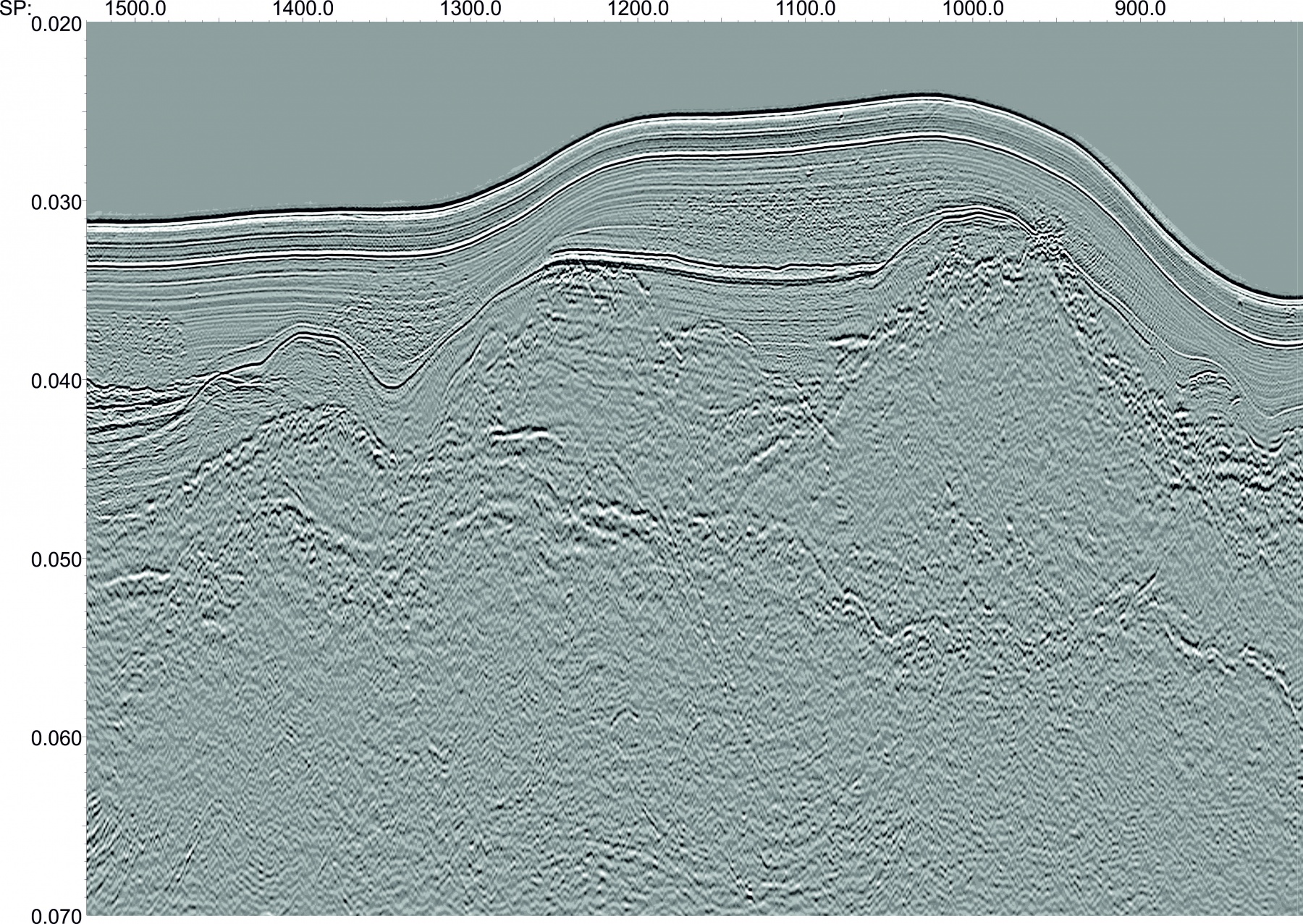

Терең сейсмикалық қиманың интерпретациясыз және интерпретациямен үлгісі

Терең сейсмикалық қиманың интерпретациясыз және интерпретациямен үлгісі

Жоғары ажыратылымдылықты сейсмикалық барлау сондай-ақ түбіне қатысты шағын тереңдіктегі шағын көлемді объектілерді бөліп алуға, мысалы айлақтың қадалық негізін немесе түбін тереңдетуді қиындататын немесе жартастық негізін картаға түсіруге мүмкіндік береді.

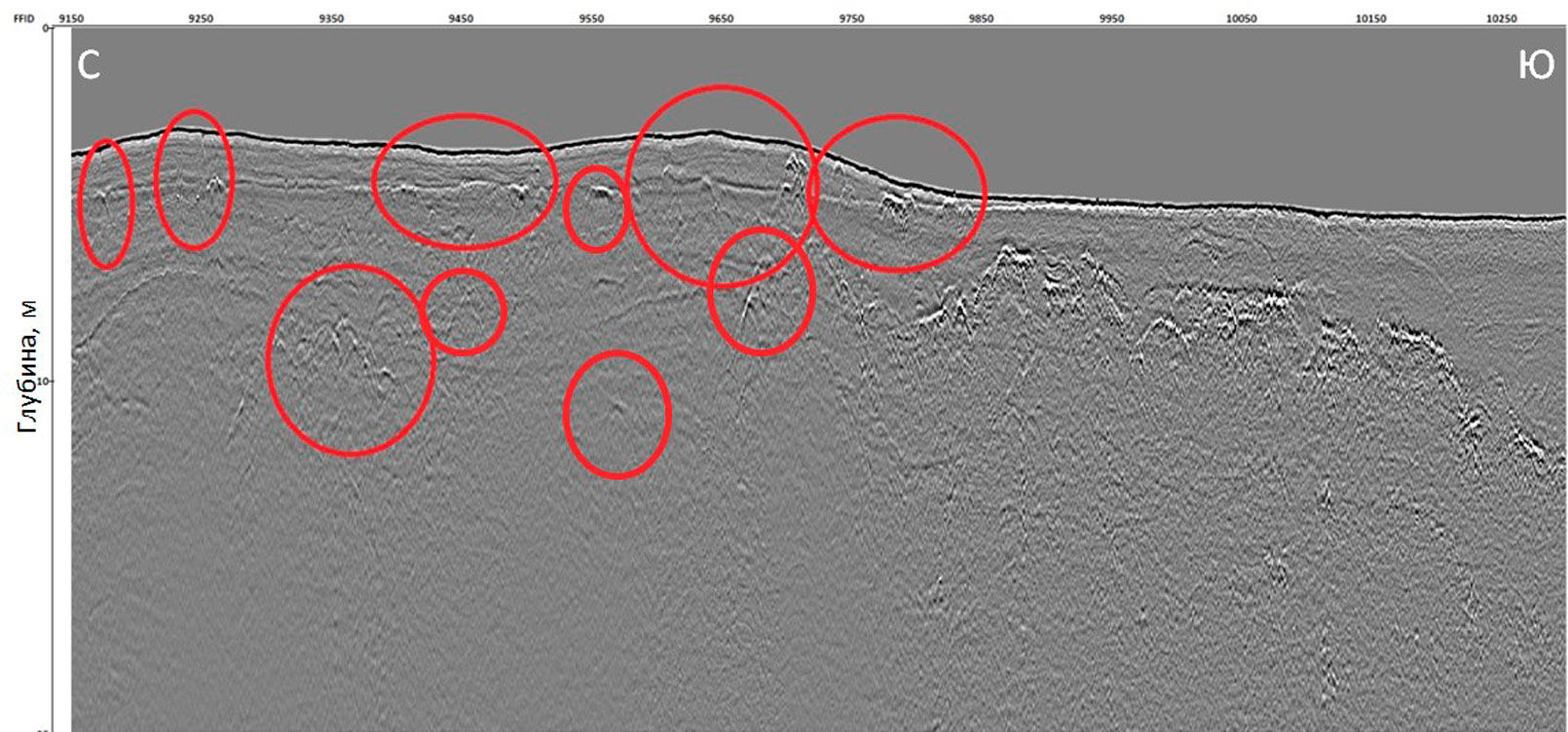

Көмілген тастармен байланысқан дифракциялық шағылысуы бар терең сейсмикалық разрез (қызыл сопақша).

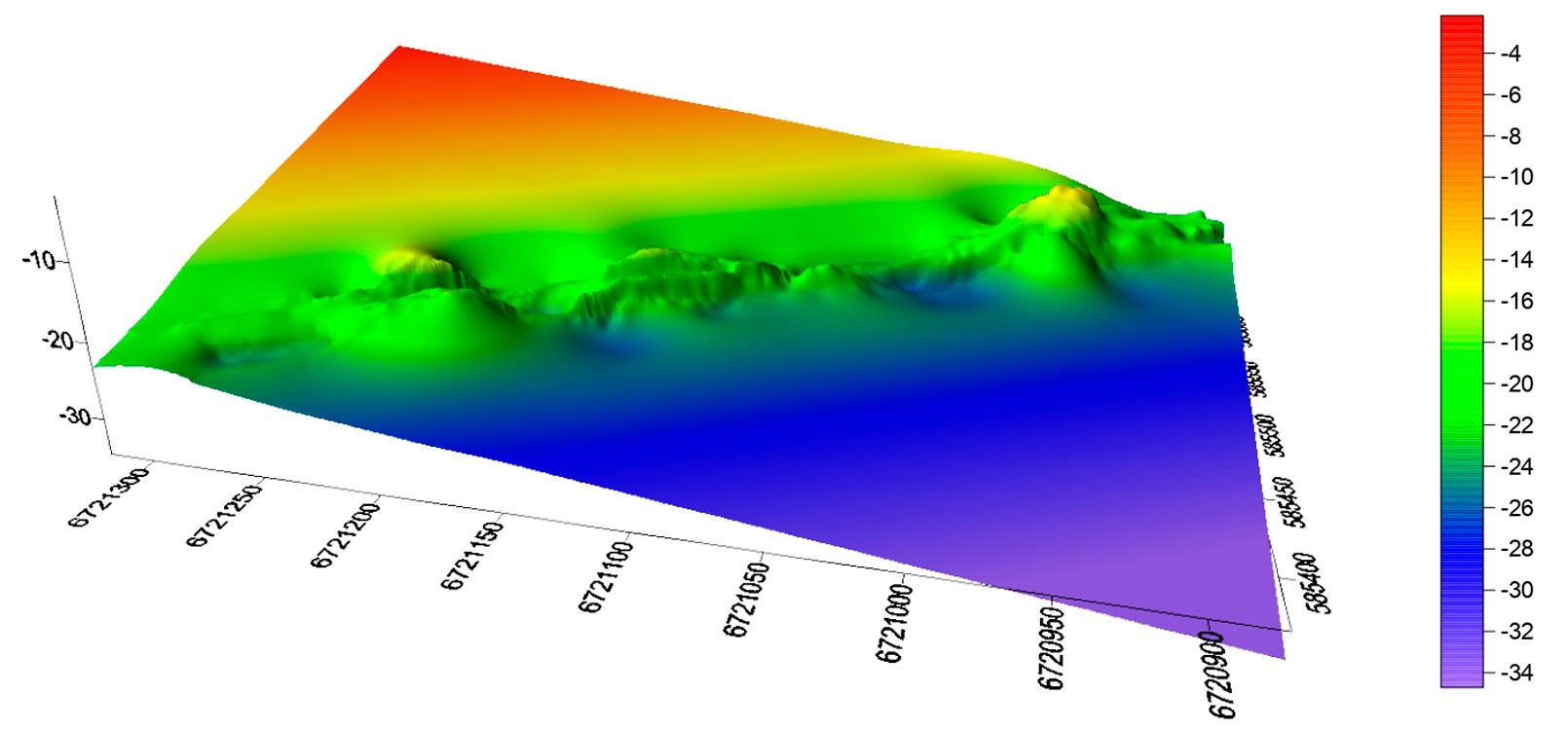

Визуализациялау 3Д объектідегі жартастың негізі горизонты бойынша карта

Біздің компанияның негізгі жобаларының бірі жоғары ажыратылымдылықты сейсмикалық барлау жұмыстарын орындау үшін жабдықтардың толық кешенін әзірлеу және өндіру болып табылады. Біз сондай-ақ клиенттеріміздің қызметкерлерін оқытамыз, Тапсырыс берушілердің жобаларын сүйемелдейміз, сондай-ақ деректерді келісімшарттық өңдеуді және әртүрлі геологиялық міндеттерді шешуге арнайы бейімделген интерпретацияны орындаймыз.
