СВР/ССВР деректерді өңдеу

Қазіргі заманғы жоғары ажыратымдылықтағы теңіз инженерлік зерттеулері ұңғымаларды бұрғылау үшін қауіпті геологиялық процестерді анықтау және бағалау, құбырлардың, сондай-ақ әртүрлі гидротехникалық құрылыстар мен жел энергиясын тасымалдаушылардың орналасуын жобалау үшін кеңінен қолданылады. Қауіпті геологиялық құбылыстарға жер бетіне жақын газдың жинақталуы, жоғары қысымды аймақтар, бұзылулар, мәңгі тоңдар, техногендік текті объектілер және т.б. жатады (ОСИГ, 2014).

Бөлімнің жоғарғы бөлігіндегі процестерді, атап айтқанда төрттік геологиясын, тектоникалық геоморфологияны және көшкін процестерін генерациялауды зерттеуге бағытталған геологиялық зерттеулер де жоғары ажыратымдылықты қажет етеді (USGS, 2017).

Соңғы бірнеше жылда теңіз сейсмикалық инженериясы деректерді жинау және өңдеу технологияларының өсуімен қатар айтарлықтай өсуді бастан өткерді. Мәліметтерді жинаудың күрделі технологиялық процестері оларды өңдеуге кешенді көзқарасты талап етеді (Вакуленко, 2018). 8 кГц-ке дейінгі жазу жиіліктерінің кең ауқымы, қысқа ығысулар, жер бетіне жақын сүйреу және инженерлік деректерді жинаудың басқа да мүмкіндіктері деректерді өңдеуде қосымша қиындықтарды тудырады. Қазіргі заманғы инженерлік мәліметтерді өңдеу нарығында жоғарыда сипатталған ерекшеліктерді есепке алмай, мұнай сейсмикалық барлаудан алынған стандартты өңдеу графиктері жиі қолданылады. Бұл соңғы бөлімдердің сапасының айтарлықтай нашарлауына және әдістің ықтимал рұқсатының жоғалуына әкеледі.

Бір каналды деректерді өңдеу

Сейсмоакустикалық нарықтың айтарлықтай маңызды бөлігін бір каналды зерттеулер алады. Дәстүрлі түрде мұндай деректер статикалық түзетулермен және сүзумен шектелген минималды өңдеу кестесіне бағынады – ал СВР/ССВР  үшін бейімделген кеңейтілген өңдеу кестесі сейсмикалық кескіннің сапасын айтарлықтай жақсарта алады.

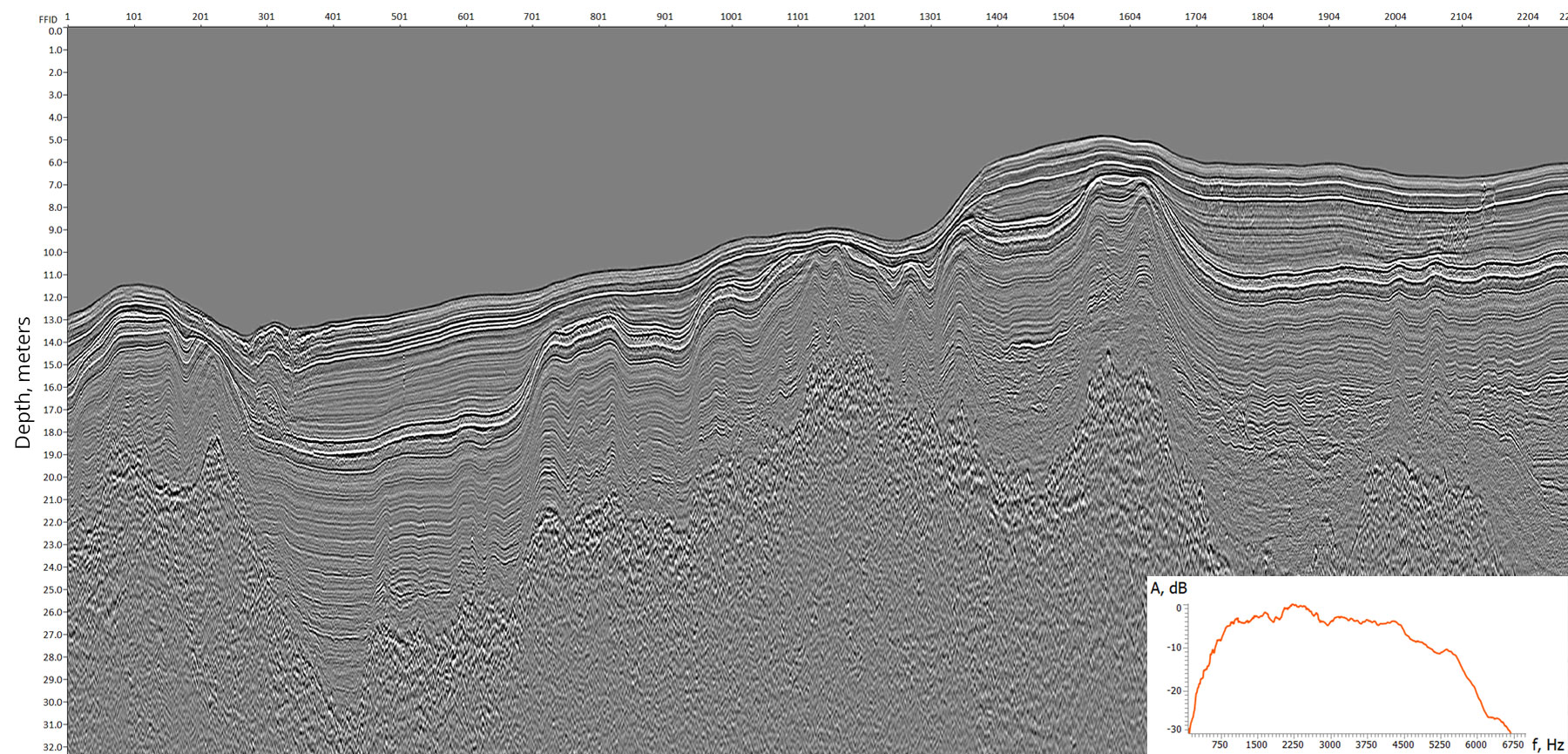

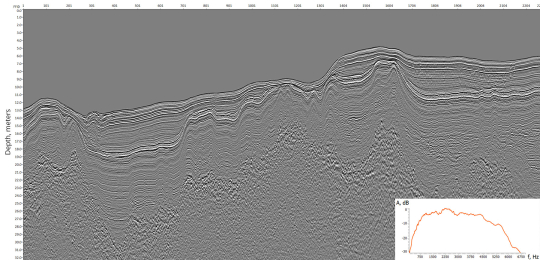

Рис. 1 Одноканальный разрез, полученный на оз. Ладога с помощью FWS-125.

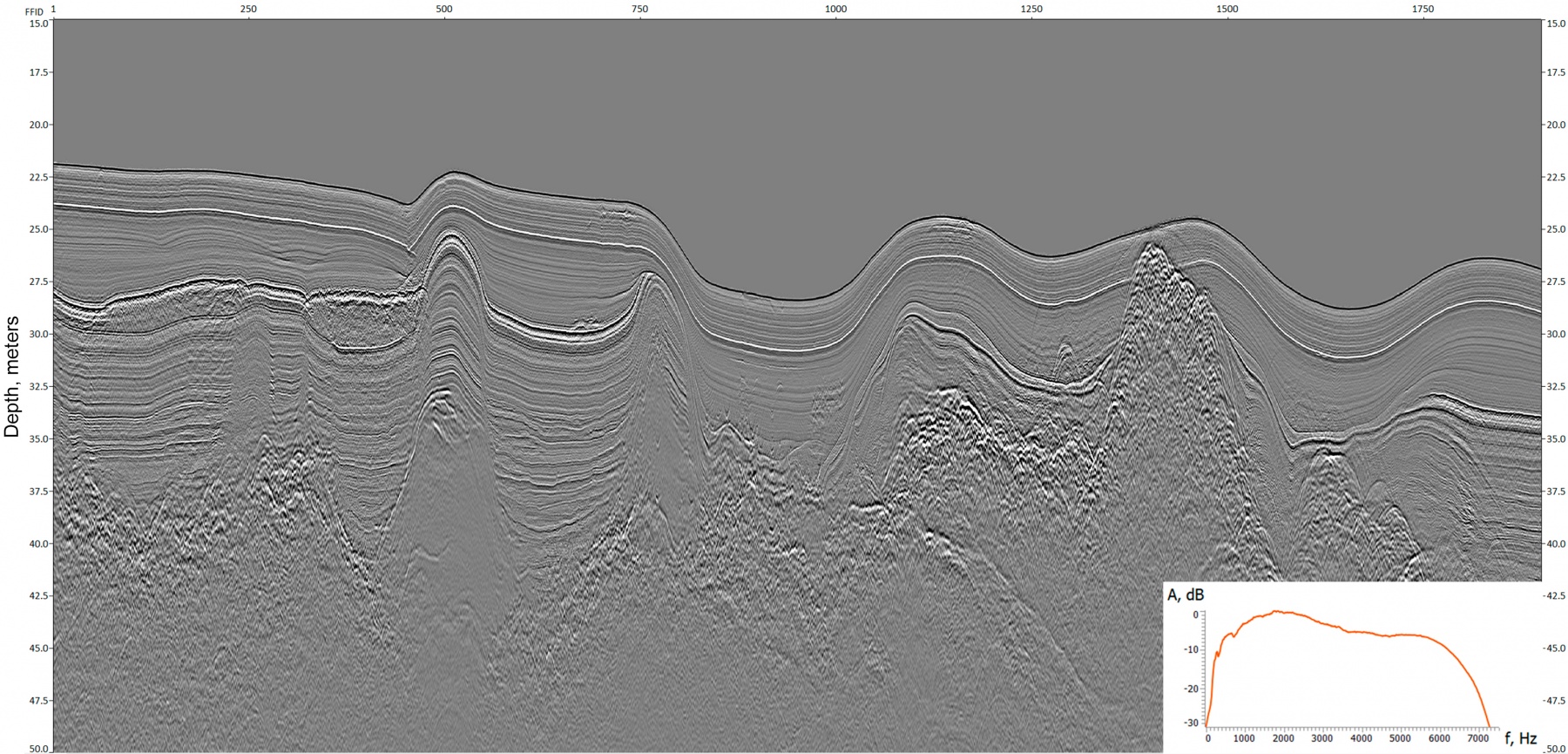

Рис. 2 Одноканальный разрез, полученный с помощью G-Boomer HF.

2D көп каналды деректерді өңдеу

Бұрғылау кезінде геологиялық тәуекелдерді азайту үшін жер бетіне жақын тау жыныстарының геологиялық үлгілерін құру үшін инженерлік іздестірулер кезінде ең көп қолданылатын әдіс екі өлшемді көп арналы сейсмоакустикалық бақылаулар болып табылады. Типтік түсіру параметрлері 3,125 м қадаммен 48 қабылдау тобы, көзі ұшқын болып табылады. Көп арналы жоғары ажыратымдылықтағы деректерді өңдеу «жоғары жиілікті» бейімделген өңдеу графигін пайдалануды талап етеді, өйткені кең жиілік диапазонында деректерді алудың ескерілмеген мүмкіндіктері бөлімнің сапасын айтарлықтай төмендетеді.

Статикалық түзетулер

СВР/ССВР жоғары егжей-тегжейлі ұшқын немесе бумер сияқты жоғары жиілікті көздерді пайдалану арқылы қол жеткізіледі, бұл максималды жиілігі 8 кГц-тен жоғары жиіліктердің кең ауқымын алуға мүмкіндік береді. Мұндай жиіліктерде, тіпті шағын теңіз толқындары болса да, әрбір қабылдау тобы үшін статикалық ығысулар айтарлықтай амплитудаға ие. Шешілмеген арналардың ауысуы ОГТ жиындарында фазадан тыс стекке әкеледі және түпкілікті нәтиженің сапасын айтарлықтай нашарлатады. Статикалық түзетулерді дұрыс есептеу және қолдану тривиальды емес міндет болып табылады - есептелген статикалық түзетулер геологиялық модельге сәйкес болуы керек - құрылымдарды бұрмаламау және жиі зерттелетін объектілер болып табылатын ұсақ оқиғаларды тегістемеу.

Біздің арсеналымызда дәстүрлі қалдық статикадан бастап COSA сияқты СВР/ССВР үшін әзірленген арнайы алгоритмдерге дейінгі әртүрлі статикалық түзету алгоритмдері бар (Н. Варделл, 2002).

Бастапқы қолтаңбаның әсері

Жоғары/өте жоғары ажыратымдылықтағы сейсмикалық барлау үшін пайдаланылатын көздердің жұмыс істеу принциптері әртүрлі, бұл генерацияланған импульстің пішініндегі айырмашылықтарға әкеледі. Теңізде жүргізілген зерттеулерде импульстің пайда болуы елес толқындармен, көпіршіктердің толқындарымен және бастапқы дизайн ерекшеліктерінен туындаған әртүрлі реверберациялармен одан әрі күрделене түседі. Ортаның реакциясымен біріктірілген мұндай импульстар толқындық суретті айтарлықтай қиындатады және жиі пайдалы шағылысуларды жасырады. Сейсмикалық жазбаға қолтаңбаның әсерін жою процедурасы SVR өңдеудің негізгі кезеңдерінің бірі болып табылады.

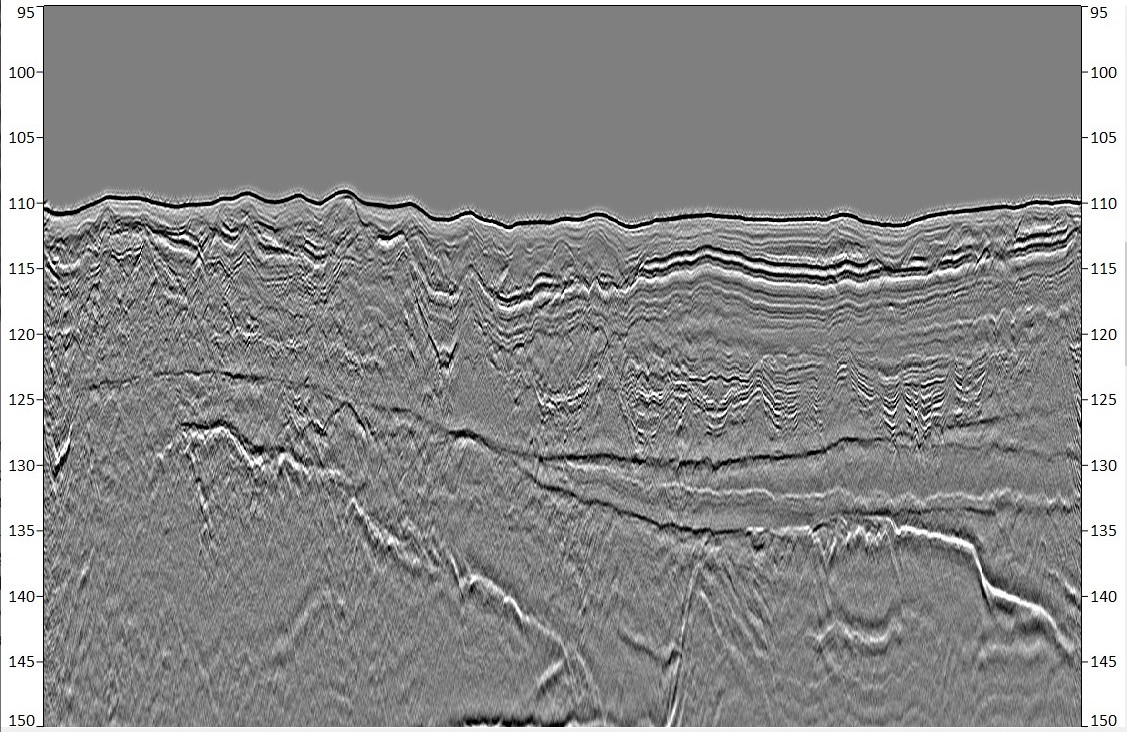

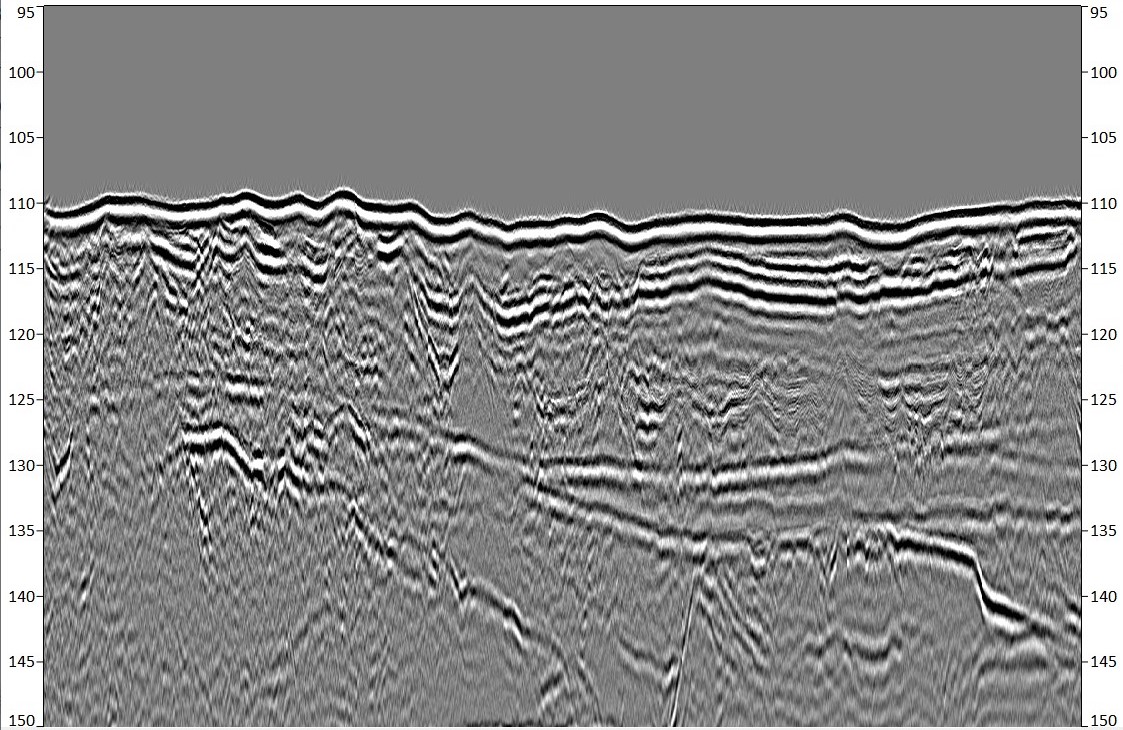

Геодевайс сигнатураның әсерін жою бойынша құралдардың толық жиынтығына ие: толқын-спутниктерді бейімделіп басу, көпіршік пульсацияларын басу сүзгілері, сигнатуралық және болжамды деконволюция. 3-суретте сигнатура әсері жойылғанға дейін және одан кейін SWS-500 көмегімен алынған деректерді өңдеу нәтижесі ұсынылған.

Мұнай барлауын өңдеу үшін қолданылатын бірнеше толқынды басудың стандартты тәсілдері деректердің жоғары жиілігіне және SRME немесе WEMA әдістерімен алынған жиі дұрыс емес бірнеше толқын үлгісіне байланысты жиі қанағаттанарлықсыз нәтижелер береді. Біз көптеген толқындардың энергиясын тиімді басуға мүмкіндік беретін бірнеше толқындық модельдерді және олардың адаптивті шегерімдерін құру үшін SVR/SSVR үшін бейімделген алгоритмдерді қолданамыз.

Соңғы жылдары 3D теңіз инженерлік жобаларының саны айтарлықтай өсті, өйткені... олар өте жоғары рұқсаты бар жоғары тығыздықтағы сейсмикалық текшелерді алуға мүмкіндік береді. Мұндай бақылаулар жел электр станцияларын салуға арналған түбінің құрылымын зерттеуде кеңінен тарады, бұл ыдыстың өлшемі жиі 1 м жетеді.

Біз СВР/ССВР үшін арнайы бейімделген кеңейтілген өңдеу графигі бар толыққанды 3D деректерді өңдеуді ұсынамыз:

• P1-90 файлдарын импорттау, геометрияны тағайындау
• 3D қаптау
• 3D статикалық түзетулер
• Тік/көлденең жылдамдықты егжей-тегжейлі талдау
• Көп толқынды басу
• 3D реттеу
• 3D тасымалдау
• Аяқ ізін басу
• 3D шуды азайту
• Стектен кейінгі өңдеу
• Кескінді құру ойластырылған түсірілімнен басталады

Ажыратымдылығы жоғары теңіз деректерінің сапасына қойылатын талаптардың айтарлықтай артуы деректерді жинау процесін жақсартуға әкелді - 3D шолулары, флип-флоп түсіру, стримерлік шолулар және жоғары тығыздықтағы атыс нүктелері жүйелері теңіз инженерлік зерттеулерінде көбірек қолданылады.

СВР/ССВР деректерін жинау және оны өңдеу процесі кешенді тәсілді талап етеді, өңдеу нәтижелері алынған мәліметтердің сапасына және сауалнаманы дұрыс жоспарлауға тікелей байланысты.

1. OSIG [2014], Guidance notes for the planning and execution of geophysical and geotechnical ground investigations for offshore renewable energy developments.
2. Kluesner J., et al. [2018] Practical approaches to maximizing the resolution of sparker seismic reflection data.
3. Vakulenko S., Buryak S. [2018] Modern Techniques of Near Surface High-Resolution Marine Seismic Data Processing.
