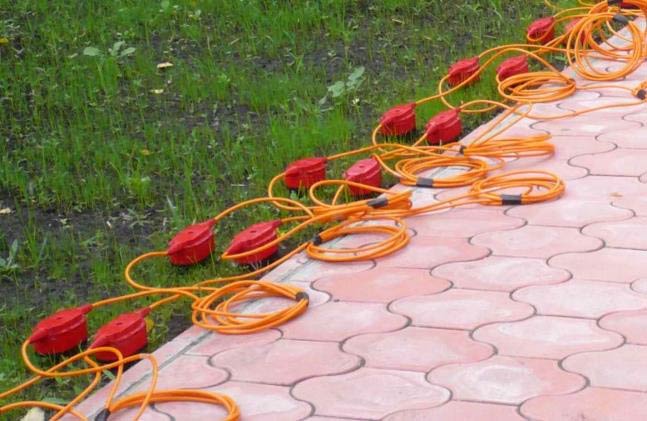

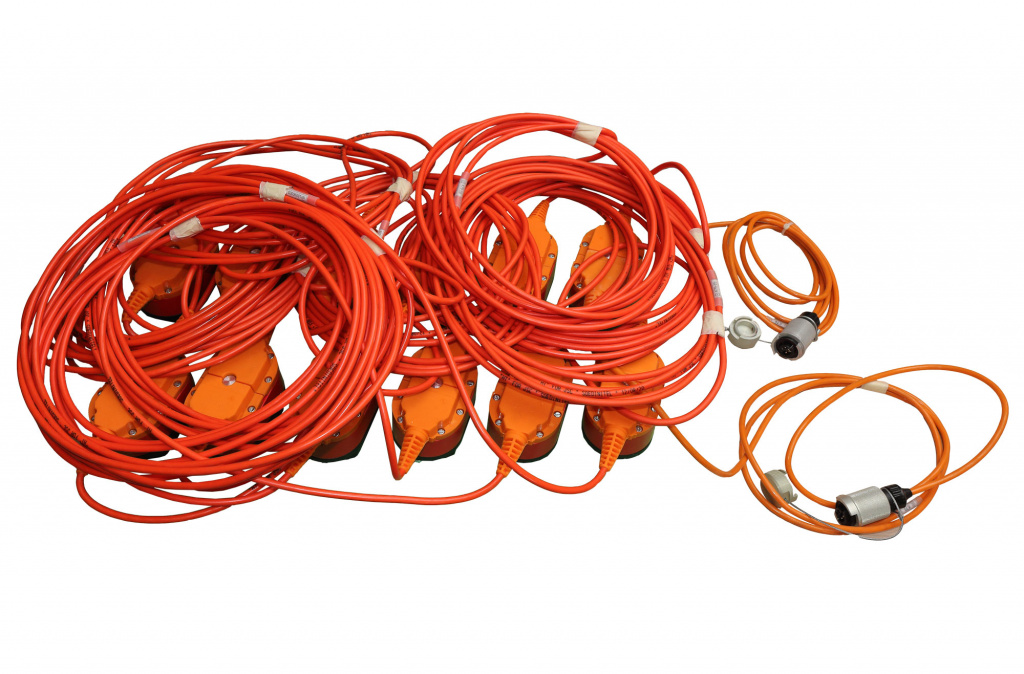

SGD-SET сейсмикалық станциясына арналған телеметриялық орамдар
SGD-SET сейсмикалық станциясының телеметриялық орамдарды секциялар бойынша тізбектей қосылған далалық модульдер арасында (ПМ-ПМ секциялары), іргелес буындар арасында (ПМ-БМ секциялары) және звено мен борттық станция модулі (ПМ-БМ) арасында цифрлық сигнал беруді қамтамасыз етеді. бөлімдер). Әртүрлі ұзындықтағы ағындарды пайдалану арқылы сейсмикалық құрылымдағы қабылдау нүктелері (ПП) арасындағы қашықтықты өзгертуге болады. Осылайша, бірдей сандық модульдер жиынтығы қажетті тереңдіктерді зерттеу үшін сейсмикалық бақылауларды қамтамасыз ете алады. Стандартты өру опциялары кестеде көрсетілген:
|
Орам атауы атауы |
ПП қадамы |
Ұзындығы |
Массасы |
|
"ПМ-ПМ" - 1 м |
1 м |
1.1 м |
0.3 кг |
|
"ПМ-ПМ" - 2 м |
2 м |
2.2 м |
0.35 кг |
|
"ПМ-ПМ" - 2.5 м |
2.5 м |
2.75 м |
0.35 кг |
|
"ПМ-ПМ" - 4 м |
4 м |
4.4 м |
0.45 кг |
|
"ПМ-ПМ" - 5 м |
5 м |
5.5 м |
0.5 кг |
|
"ПМ-ПМ" - 10 м |
10 м |
11 м |
0.8 кг |
|
"ПМ‑ПМ" - 12.5 м |
12.5 м |
13.75 м |
0.9 кг |
|
"ПМ-ПМ" - 25 м |
25 м |
27.5 м |
1.6 кг |
|
"ПМ-ПМ" - 50 м |
50 м |
55 м |
3.0 кг |
|
"ПМ-ПМ" - 100 м |
100 м |
110 м |
5.9 кг |
|
"ПМ-БМ" - 1 м |
1 м |
0.55 м |
0.3 кг |
|
"ПМ-БМ" - 2 м |
2 м |
1.1 м |
0.35 кг |
|
"ПМ-БМ" - 2.5 м |
2.5 м |
1.375 м |
0.35 кг |
|
"ПМ-БМ" - 4 м |
4 м |
2.2 м |
0.4 кг |
|
"ПМ-БМ" - 5 м |
5 м |
2.75 м |
0.5 кг |
|
"ПМ-БМ" - 10 м |
10 м |
5.5 м |
0.65 кг |
|
"ПМ-БМ" - 12.5 м |
12.5 м |
6.875 м |
0.75 кг |
|
"ПМ-БМ" - 25 м |
25 м |
13.75 м |
1.0 кг |
|
"ПМ-БМ" - 50 м |
50 м |
27.5 м |
1.8 кг |
|
"ПМ-БМ" - 100 м |
100 м |
55 м |
3.2 кг |
|
Өріс модульдерінің байланысының негізгі техникалық деректері |
|
|
Сілтемедегі өріс модульдерінің саны |
4, 6, 8, 12 |
|
Өріс модульдері арасындағы қашықтық |
1, 2, 2.5, 4, 5, 8,10, 12.5, 25, 50, 100 |
|
Қоректендіру кернеуі |
10 – 50 В |
|

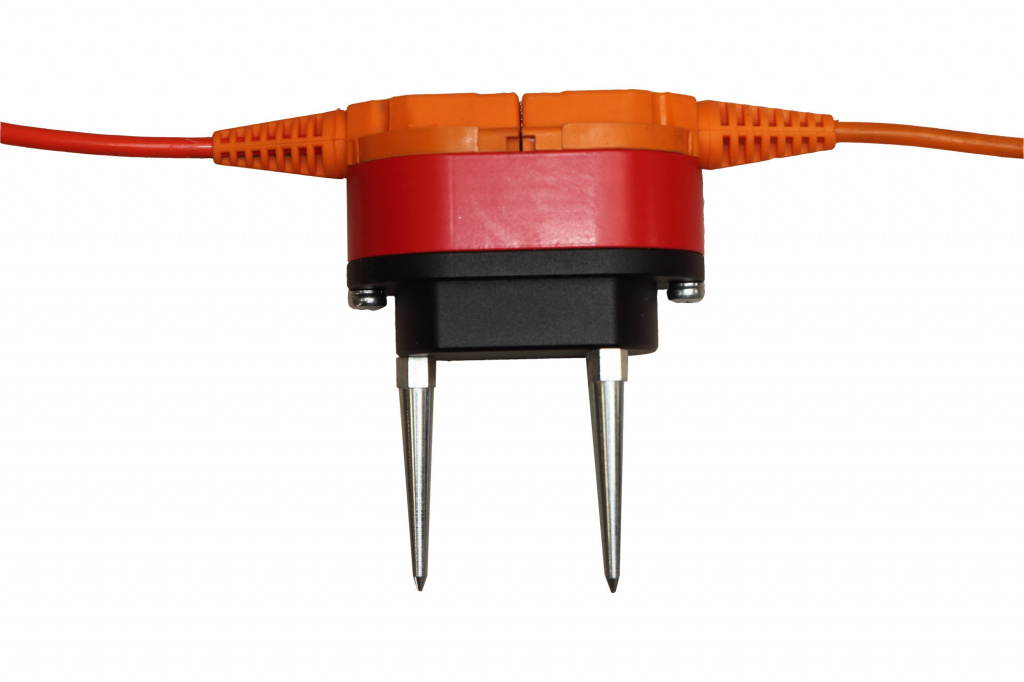

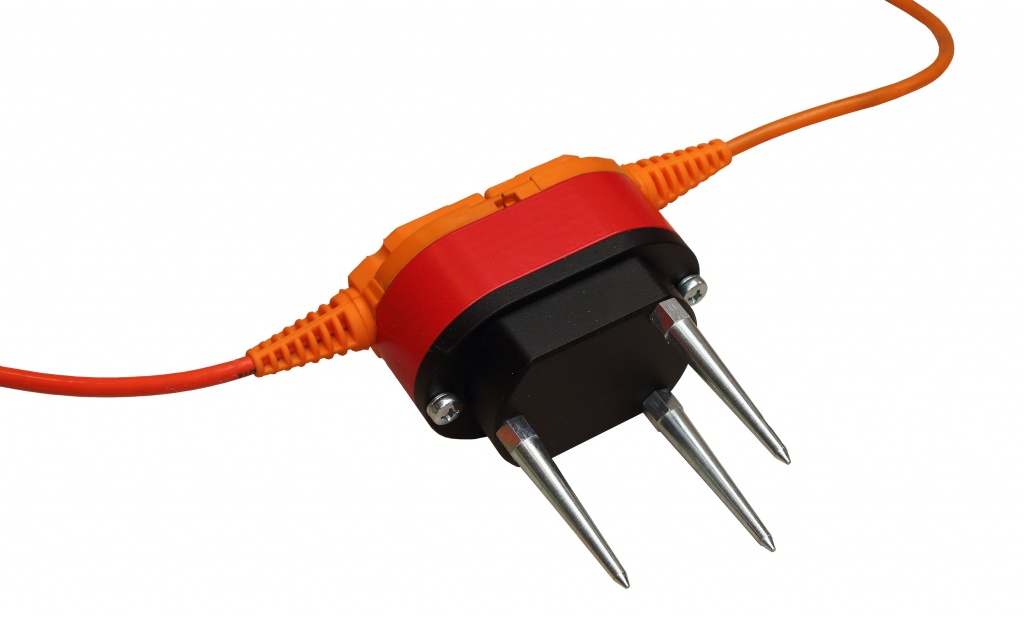

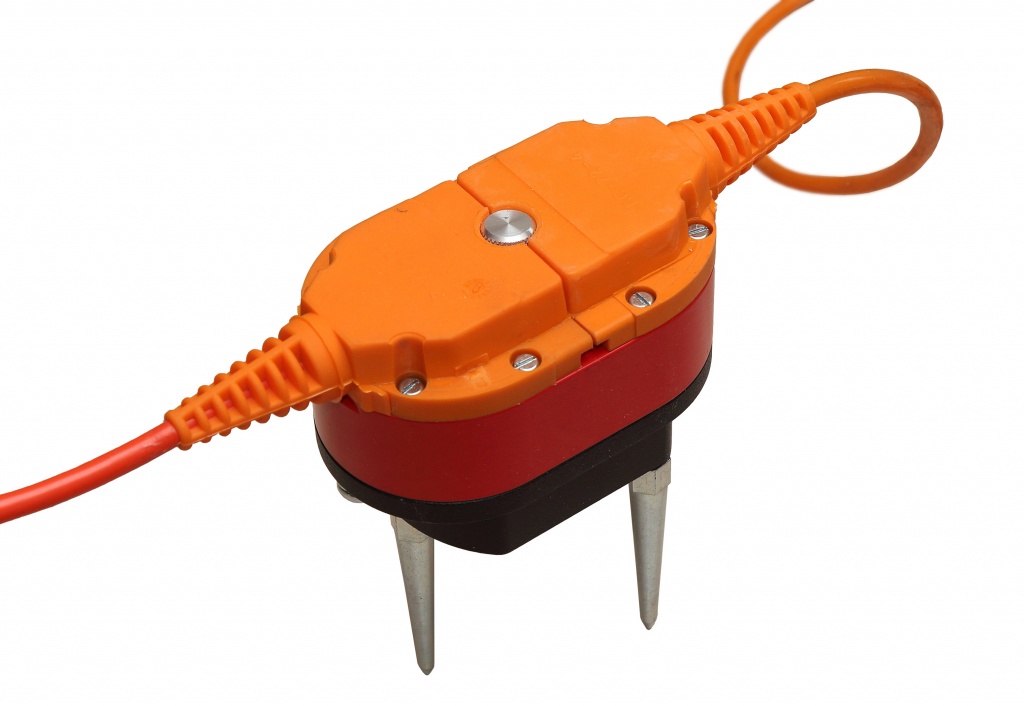

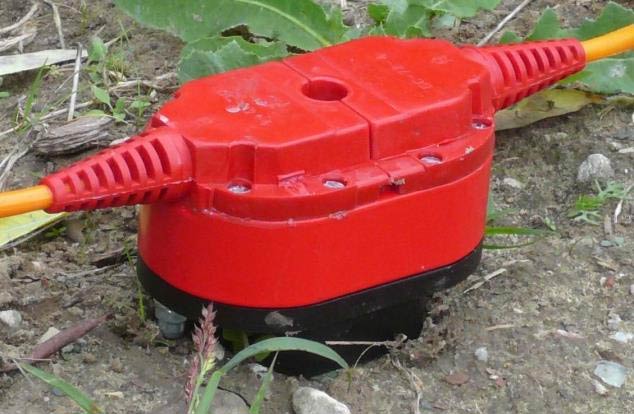

SGD өріс модулінің негізгі техникалық деректері – SET/FU |
|
|
Кірістірілген геофондардың түрі |
GS-20DX, GS-20DX-2B |
|
Жазу арнасының ішкі шу деңгейі |
0.15 мкВ |
|
Сигналдарды қабылдаудың лездік динамикалық диапазоны |
130 дБ |
|
Сигнал алудың толық динамикалық диапазоны |
166 дБ |
|
Жазу арнасының алдын ала күшейту коэффициенті |
0, 6, 12, 18, 24, 30, немесе 36 дБ |
|
Енгізу жалпы режимді қабылдамау коэффициенті |
80 дБ-ден кем емес |
|
Минус 3 дБ деңгейіндегі жазылған сигналдың жиілік диапазоны |
0 – 103 (206, 413, 826, и 1652) Гц |
|
Жазылған сигналдың кванттау периоды |
4, 2, 1, 0.5 және 0.25 мс |
|
Жазылған сигналдың сызықты емес бұрмалану коэффициенті |
0.0004% көп емес |
|
Delta-sigma АСТ биттерінің саны |
31 + белгі |
|
Жұмыс температурасының диапазоны |
- 40 ÷ + 85 °С |
|
Тұрақты қоректендіру кернеуі |
10 - 50 В |
|
Максималды қуат тұтынуы |
0,35 (бір канал), 0,4 (екі канал) немесе 0,45 (үш канал) |
|
Массасы |
0,8 (бір канал), 0,9 (екі канал) 1 кг (үш канал) |
