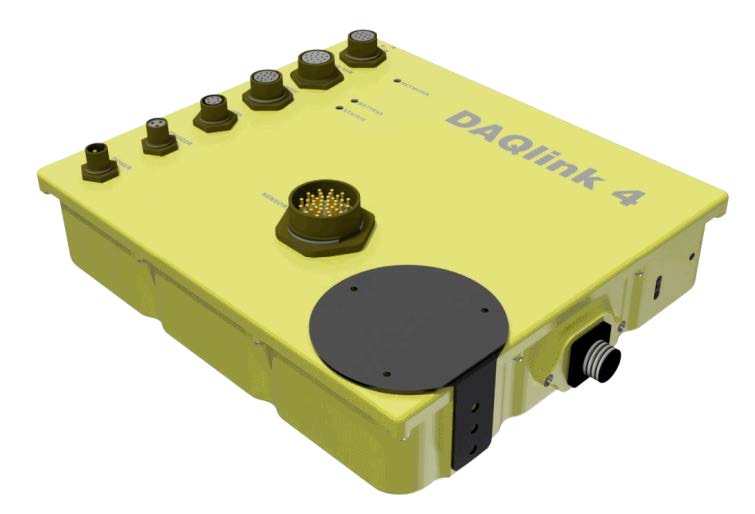

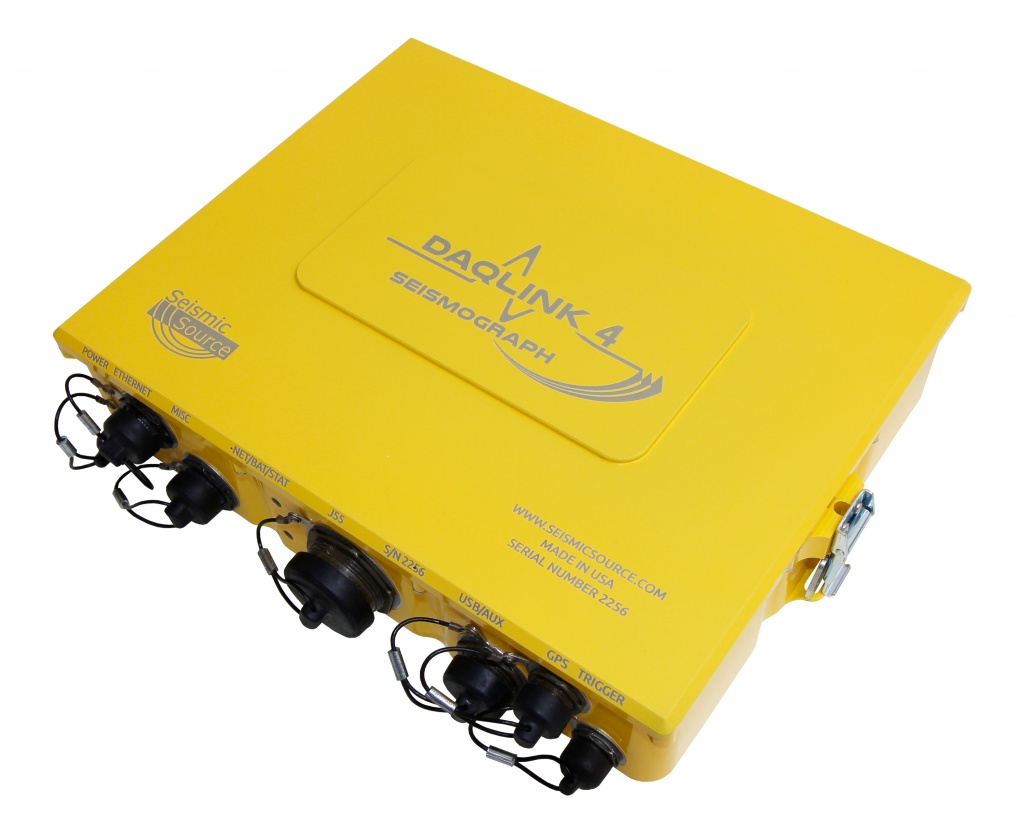

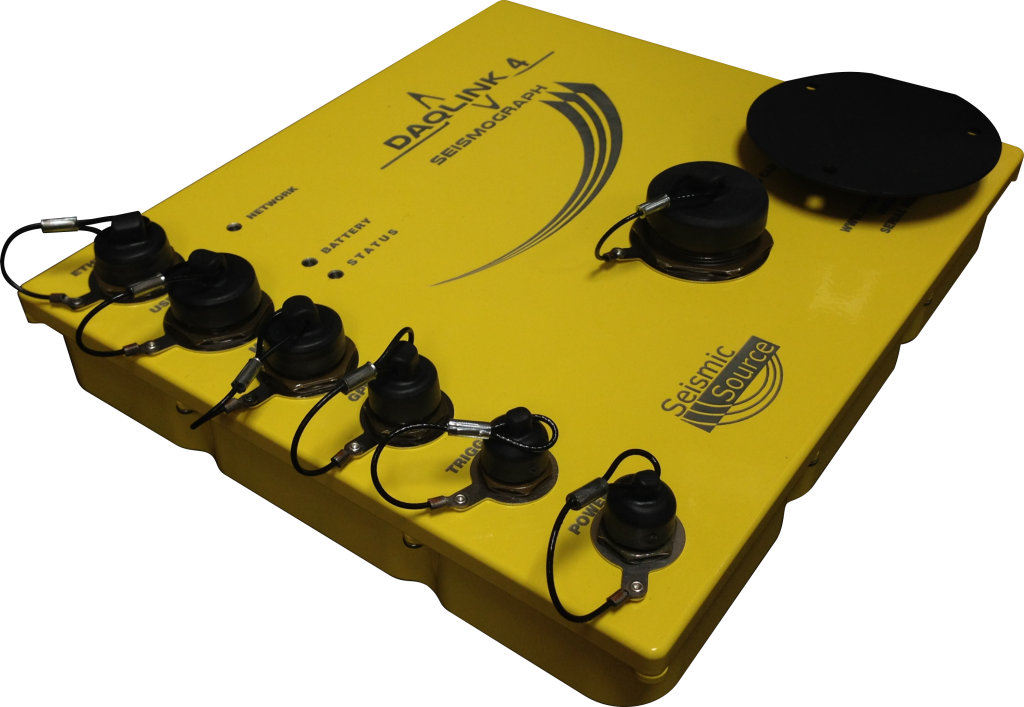

Сейсмобарлауға және бақылауға арналған DAQLink-4 станциясы

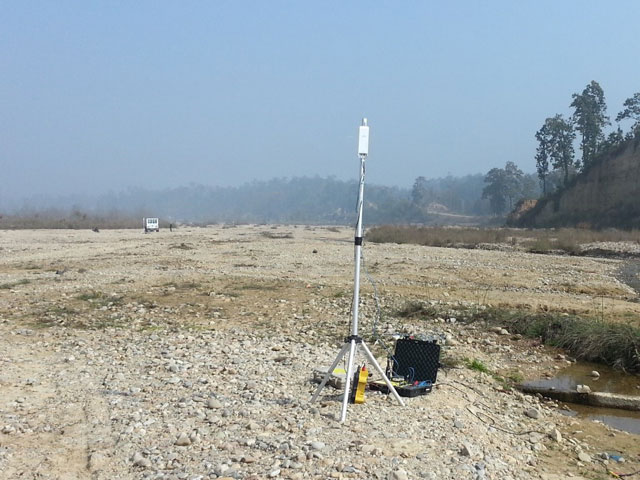

DAQlink-4 – құрлықта, ұңғымаларда және теңіз аймақтарында кез келген әдістерді қолдана отырып, сейсмикалық зерттеулерді қамтамасыз ететін жылжымалы сызықтық сейсмикалық станция. Мәліметтерді үздіксіз жазып алу мүмкіндігі станцияны сейсмикалық бақылау немесе пассивті ЖҚҚ үшін дербес тіркеу жүйесі ретінде пайдалануға мүмкіндік береді.

Бір жазғыштағы арналар саны 6, 12, 24 немесе 48 болуы мүмкін, бірақ жүйе конфигурациясы модульдерде уақытты синхрондау және алмасу үшін пайдаланылатын ұзындығы 3 км-ге дейінгі кабельдік желілер арқылы станцияларды қосу арқылы олардың санын көбейтуге мүмкіндік береді. олардың арасындағы деректер. Сейсмикалық станцияны автономды тіркеуші ретінде пайдалану кезінде блоктарды уақытты синхрондау GPS қабылдағыш арқылы жүзеге асырылады, ал шахталар мен туннельдерде жұмыс істеген жағдайда ол орнатылған сағатпен қолдау көрсетіледі немесе радиомодемінің көмегімен қамтамасыз етіледі.

• Бұралмалы жұп кабель (ұзындығы 3 км-ге дейін), Ethernet, Wi-Fi немесе GSM модемдері арқылы сейсмикалық станцияларды бір массивке біріктіру мүмкіндігі
• Кез келген жазылым ұзақтығы
• Жазылған сигналдың кең жиілік диапазоны: 0 – 20 000 Гц
• Wi-Fi, Gigabit Ethernet немесе ұялы байланыс арқылы деректерді қашықтан басқару, конфигурациялау, тіркеу және жүктеу мүмкіндігі. Кірістірілген FTP сервері
• Шахталарда пайдалану үшін VHF/UHF радиосы немесе бұралған жұп сымды синхрондау (ұзындығы 3 км-ге дейін)
• GPS уақыт анықтамасымен үздіксіз журнал жүргізу
• Жазуды бастаудың көптеген опциялары: бастапқы триггер сенсорының сигналы бойынша, LTA (ұзақ мерзімді орташа) және STA (қысқа мерзімді орташа) оқиғасы, TTL импульсі және т.б. LTA немесе STA сәйкес күтілетін оқиға анықталған жағдайда электрондық пошта арқылы хабарлауға болады
• Дереккөздердің кез келген түрлерінен деректерді тіркеу. Force3 контроллерімен байланыс
• Деректерді өздігінен жазу үшін 16 ГБ кірістірілген жадты орнату және сақтық көшірме жасау және деректерді тасымалдау үшін флэш-дискіні қосу мүмкіндігі

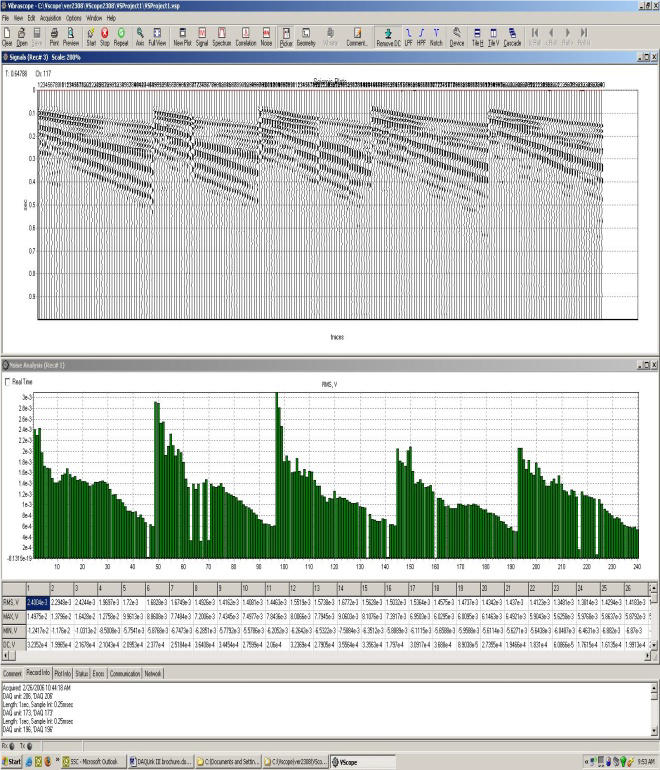

• Сейсмикалық станция (SOI, арналар арасындағы өзара әсерлер, жалпы режимді қабылдамау, шу деңгейі) және геофондар (қарсылық, жиілік, әлсіреу, сезімталдық) үшін кіріктірілген сынақ құралдары
• Деректерді SEG‑2, SEG‑D, SEG-Y, ASCII немесе MiniSEED форматында сақтауға болады

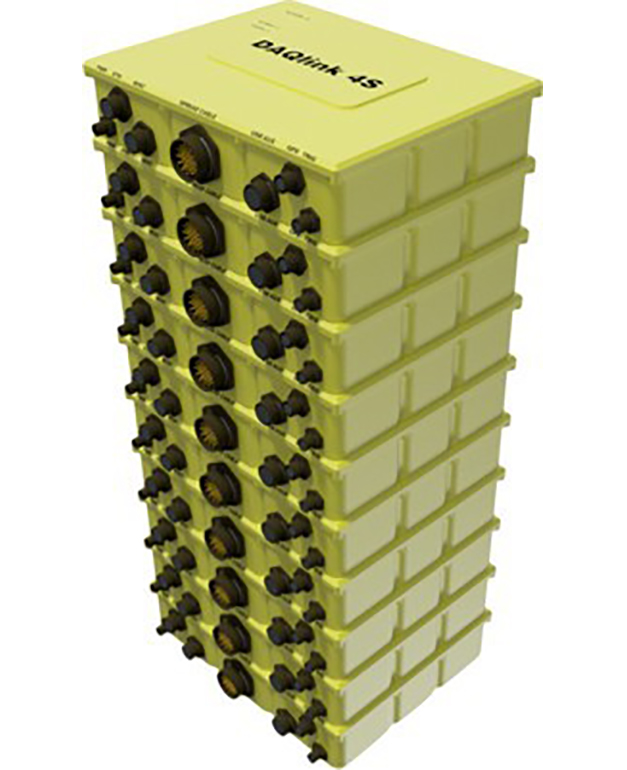

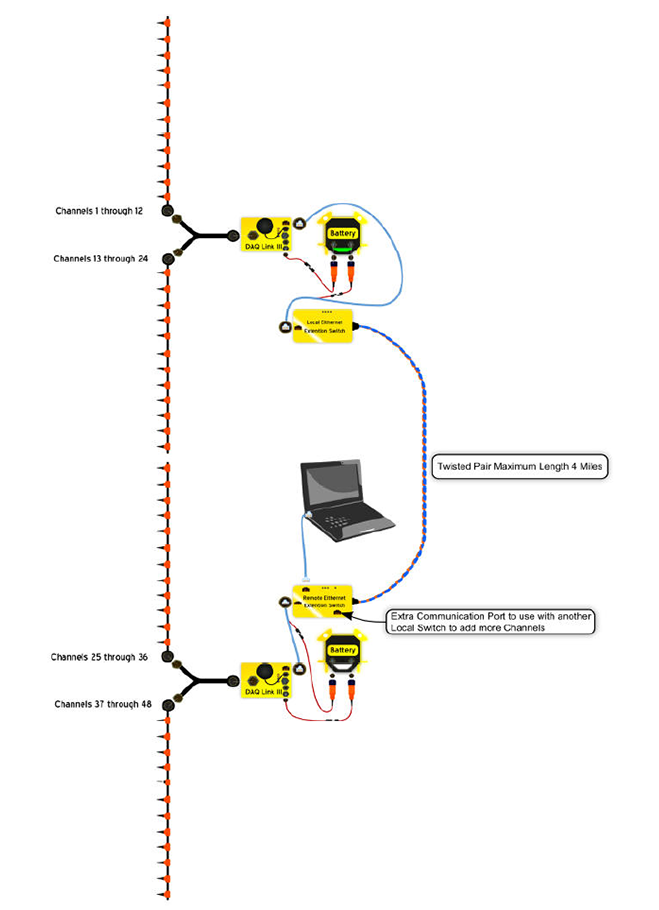

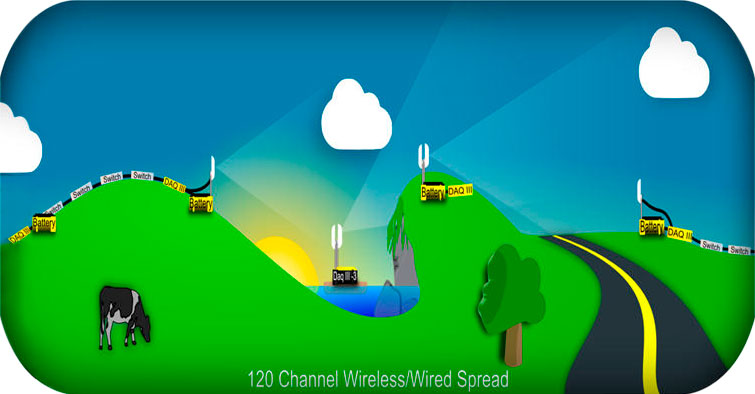

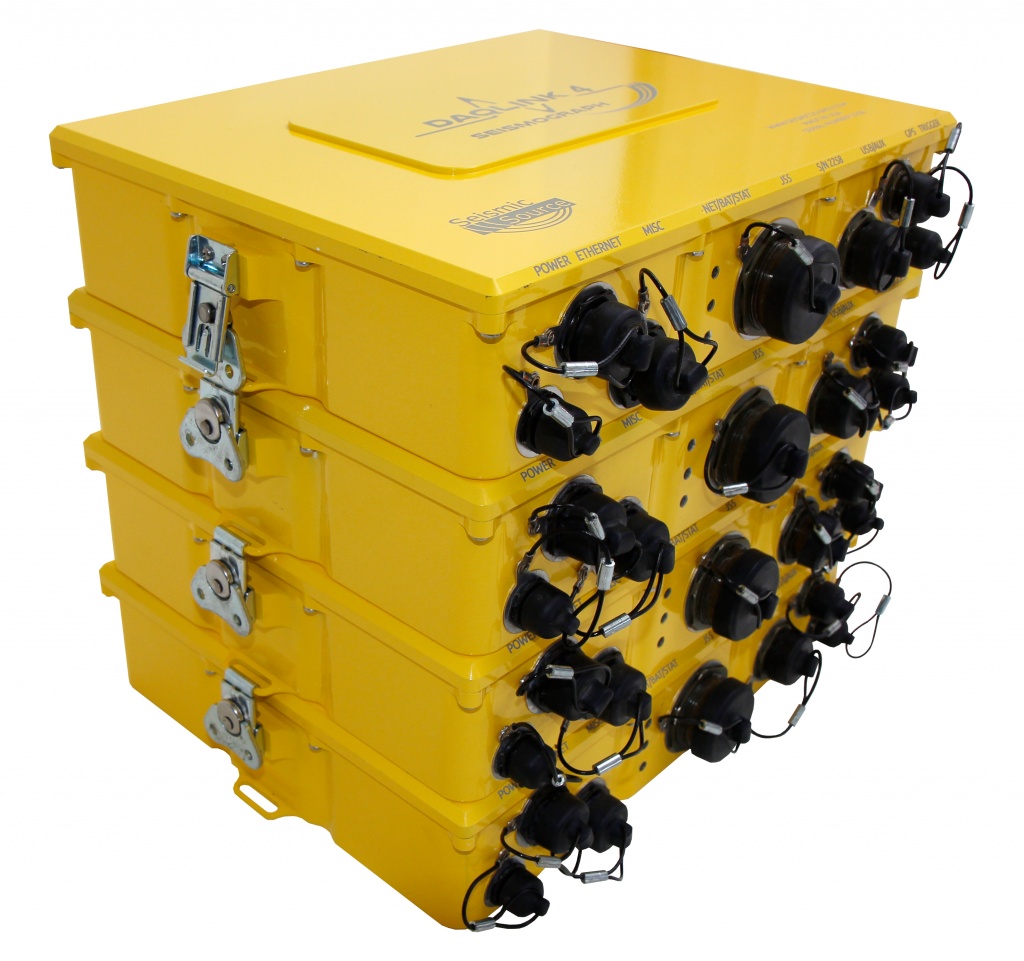

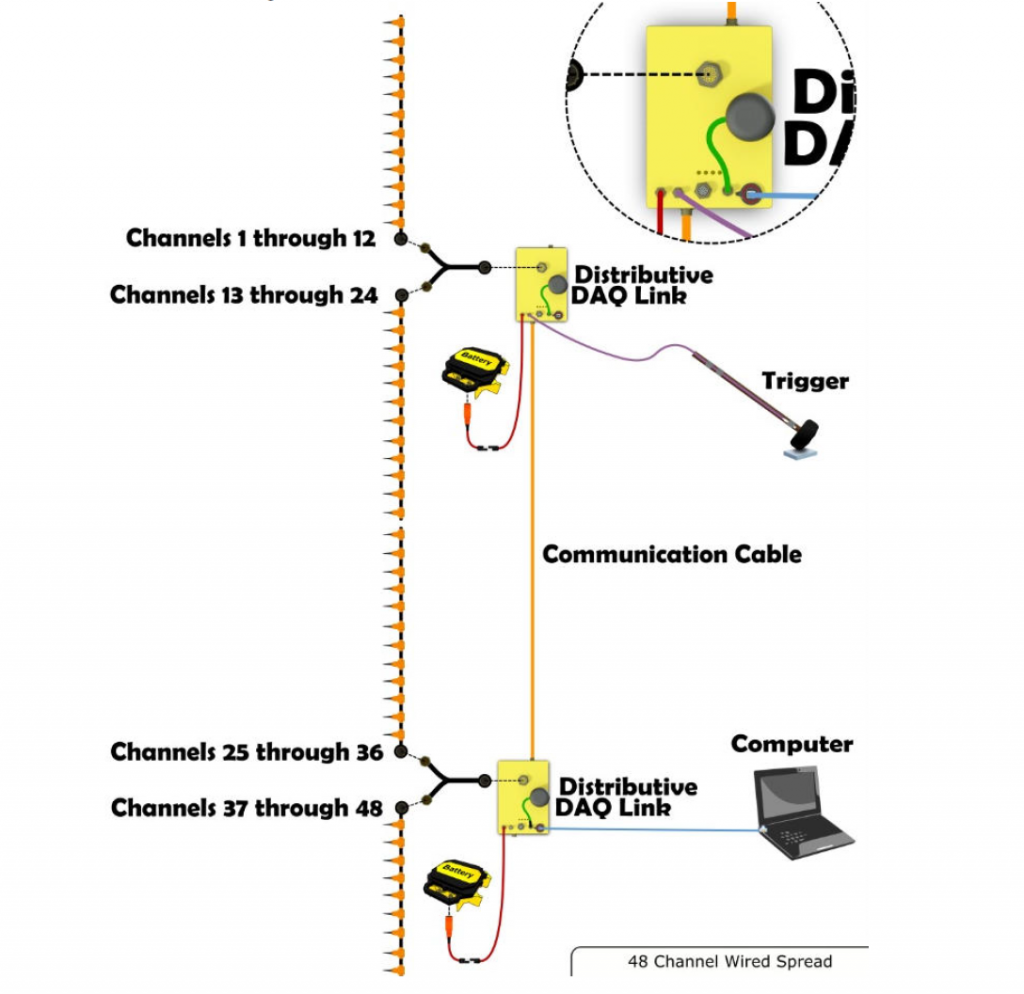

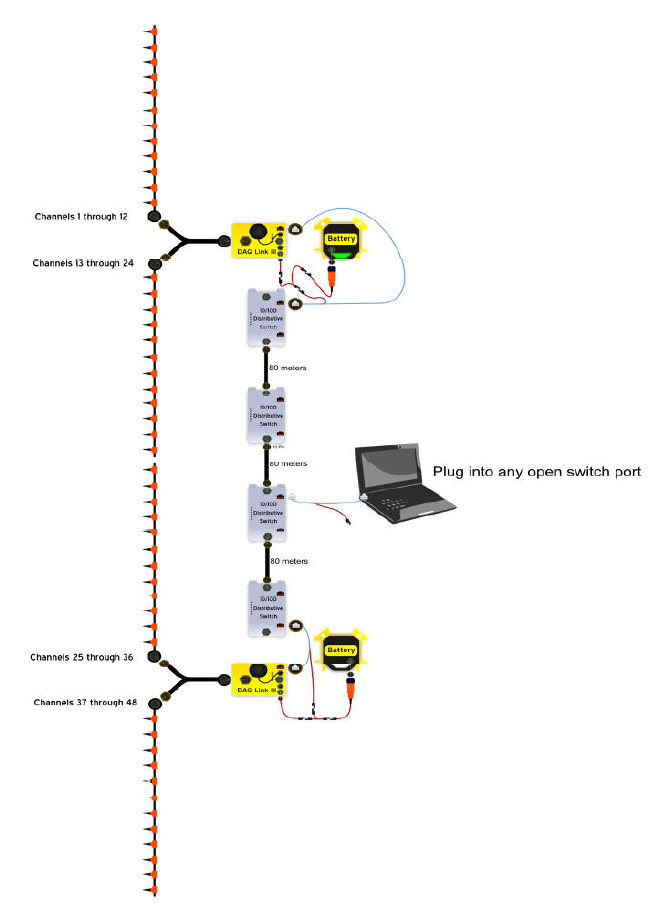

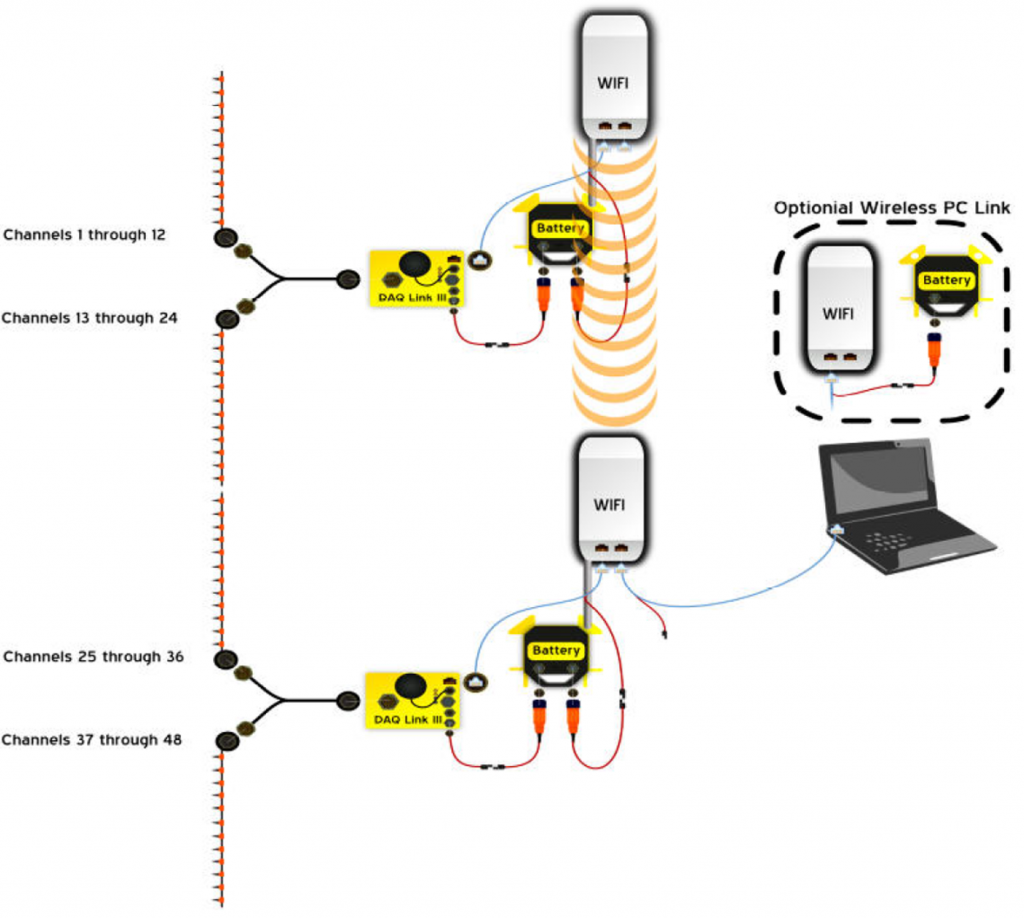

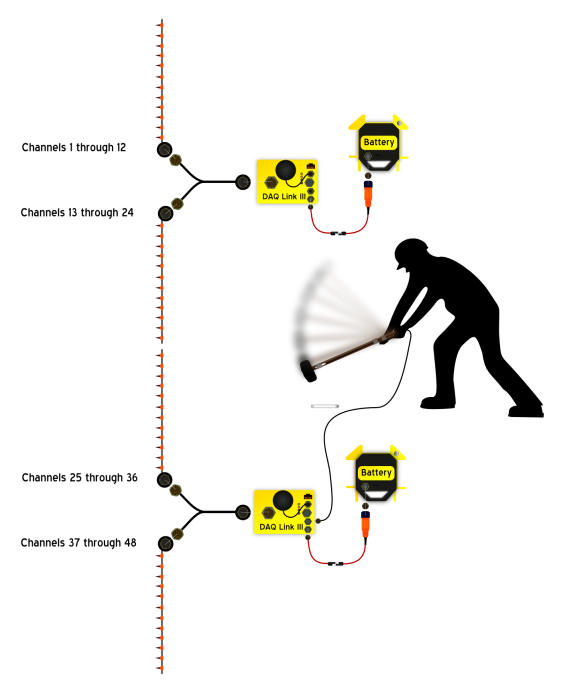

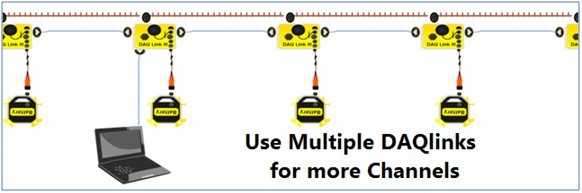

Бірнеше сейсмостанциялар әртүрлі сымды немесе сымсыз интерфейстердің көмегімен бірыңғай тіркеуші массивке біріктірілуі мүмкін. Қосылым параметрлері соншалық, олардың кейбіреулері ғана келтірілген.

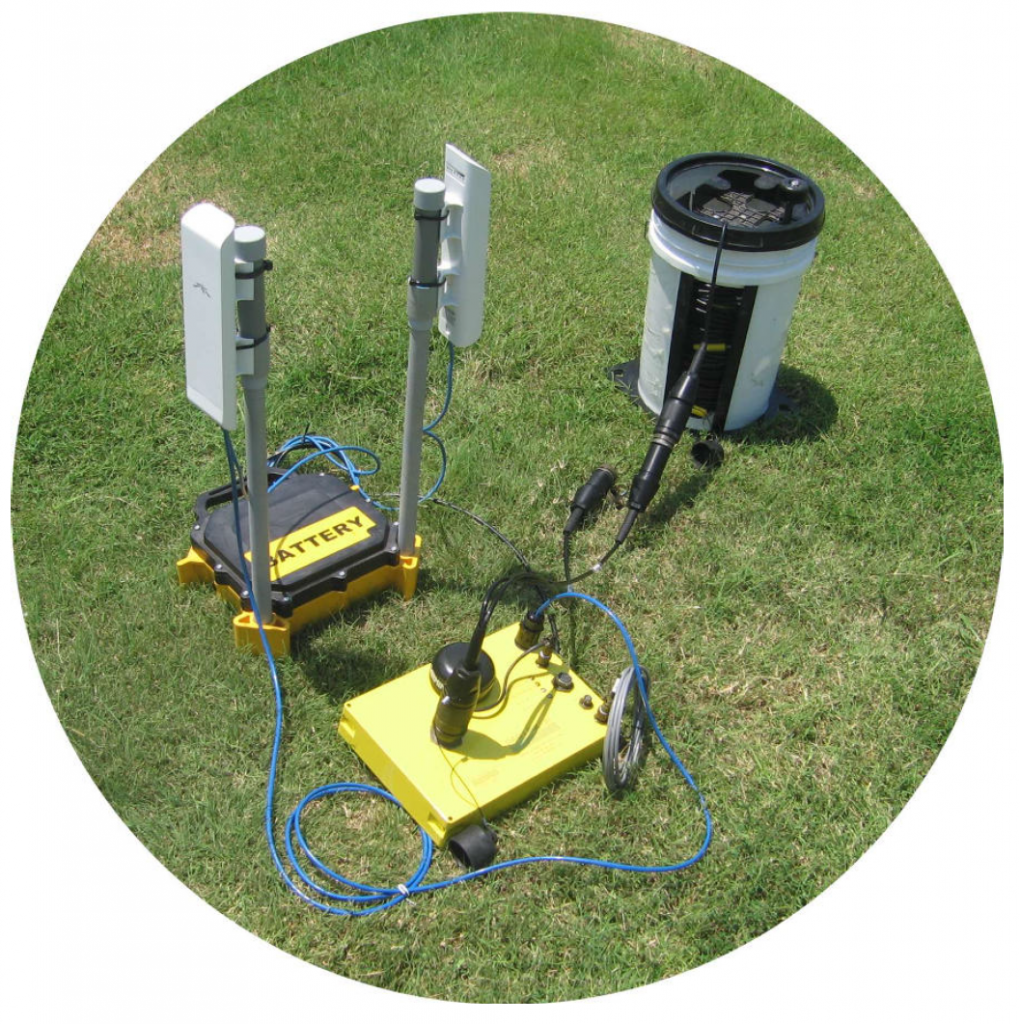

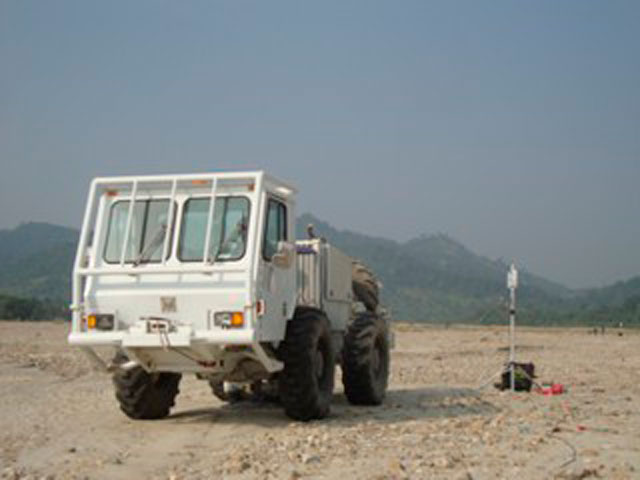

Бірнеше DAQLink 4 желіге қосылған компьютерлерсіз толығымен дербес режимде де жұмыс істей алады. Деректер GPS бойынша үндестірілген сейсмикалық станцияның кіріктірілген жадына жазылады және жұмыс аяқталғаннан кейін түсірілуі мүмкін. МЗЖ сейсмограммалары Harvest БҚ көмегімен жасалады.

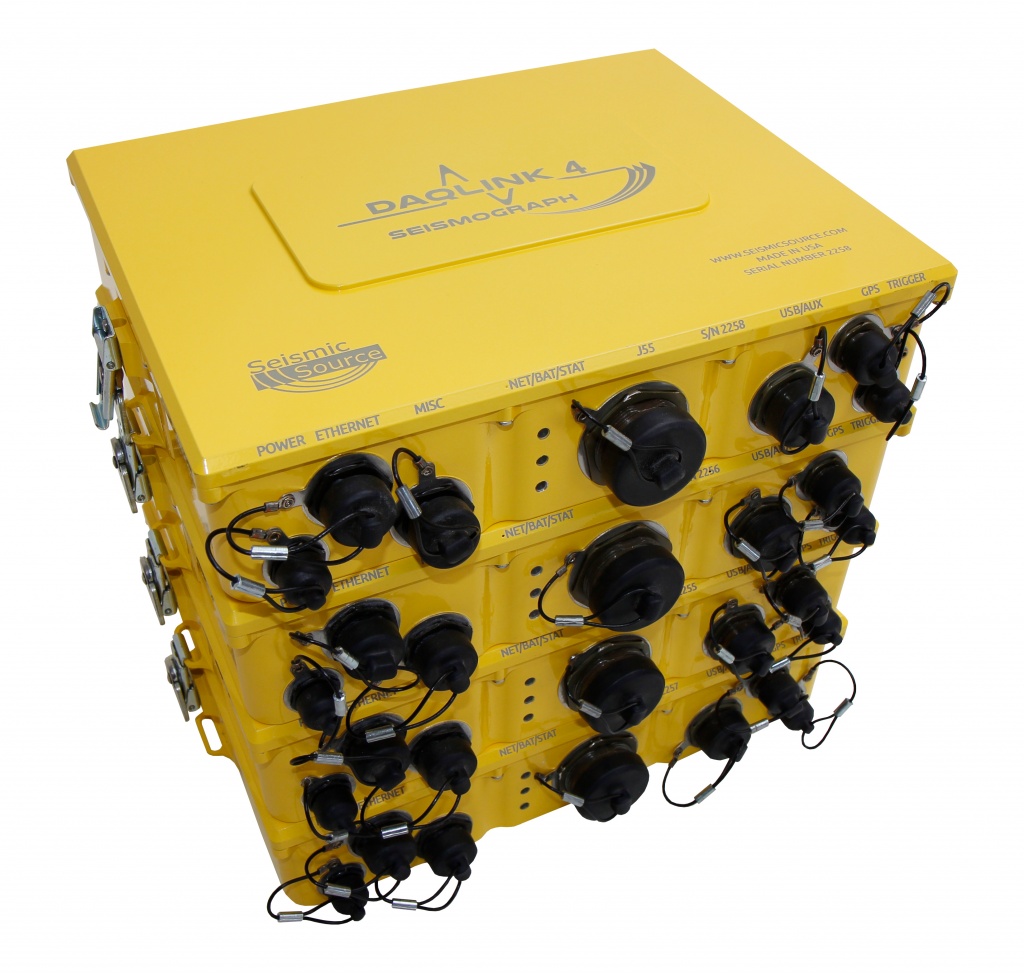

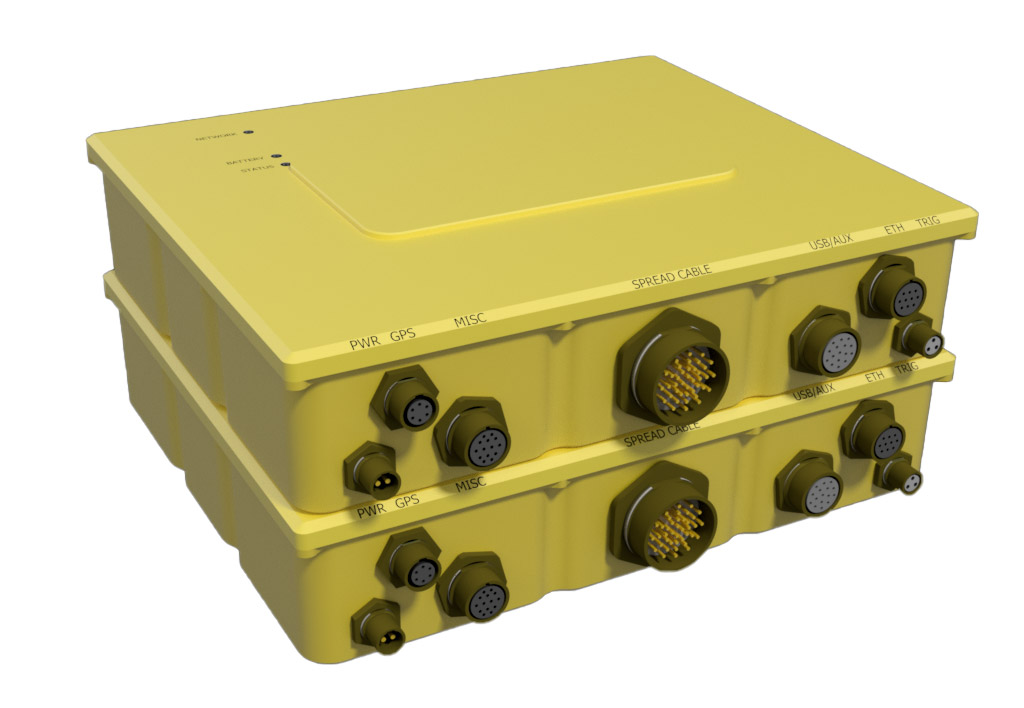

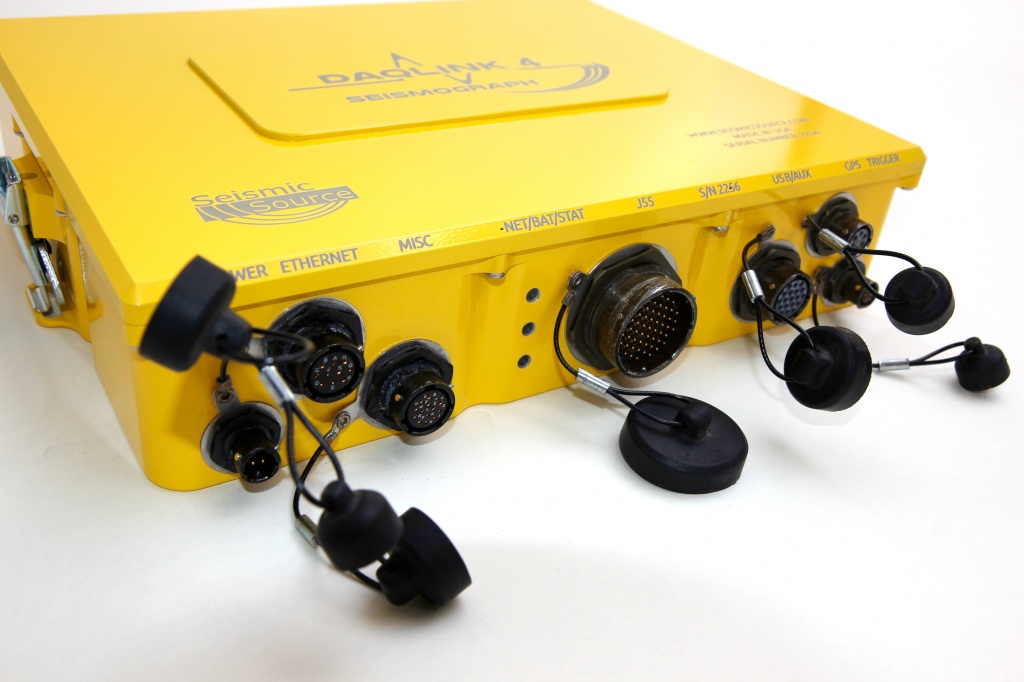

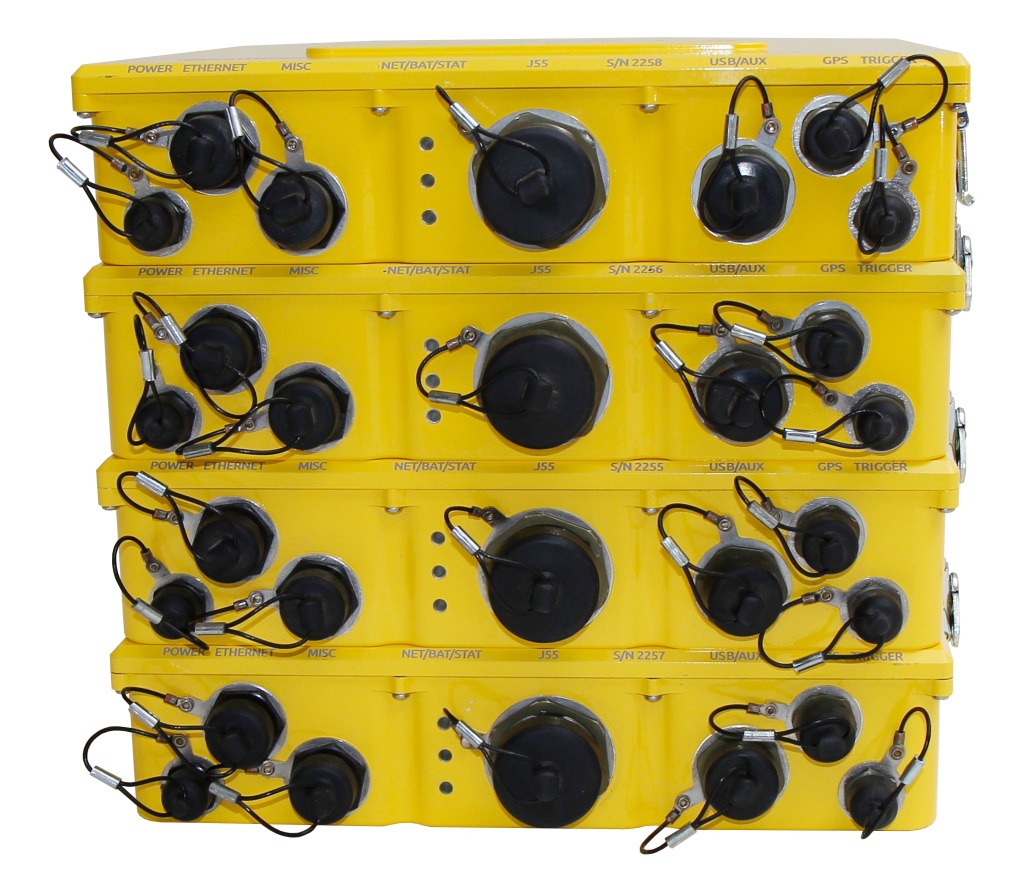

Ажыратқыштардың бүйірлік орналасуы станцияларды бірыңғай массивке біріктіру үшін қолайлы.
