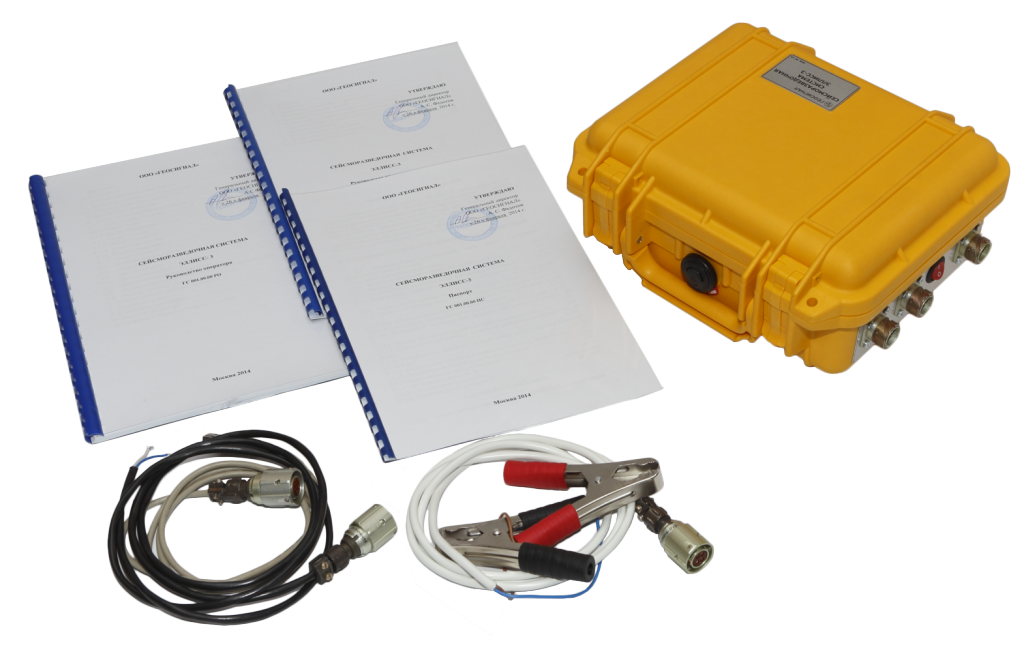

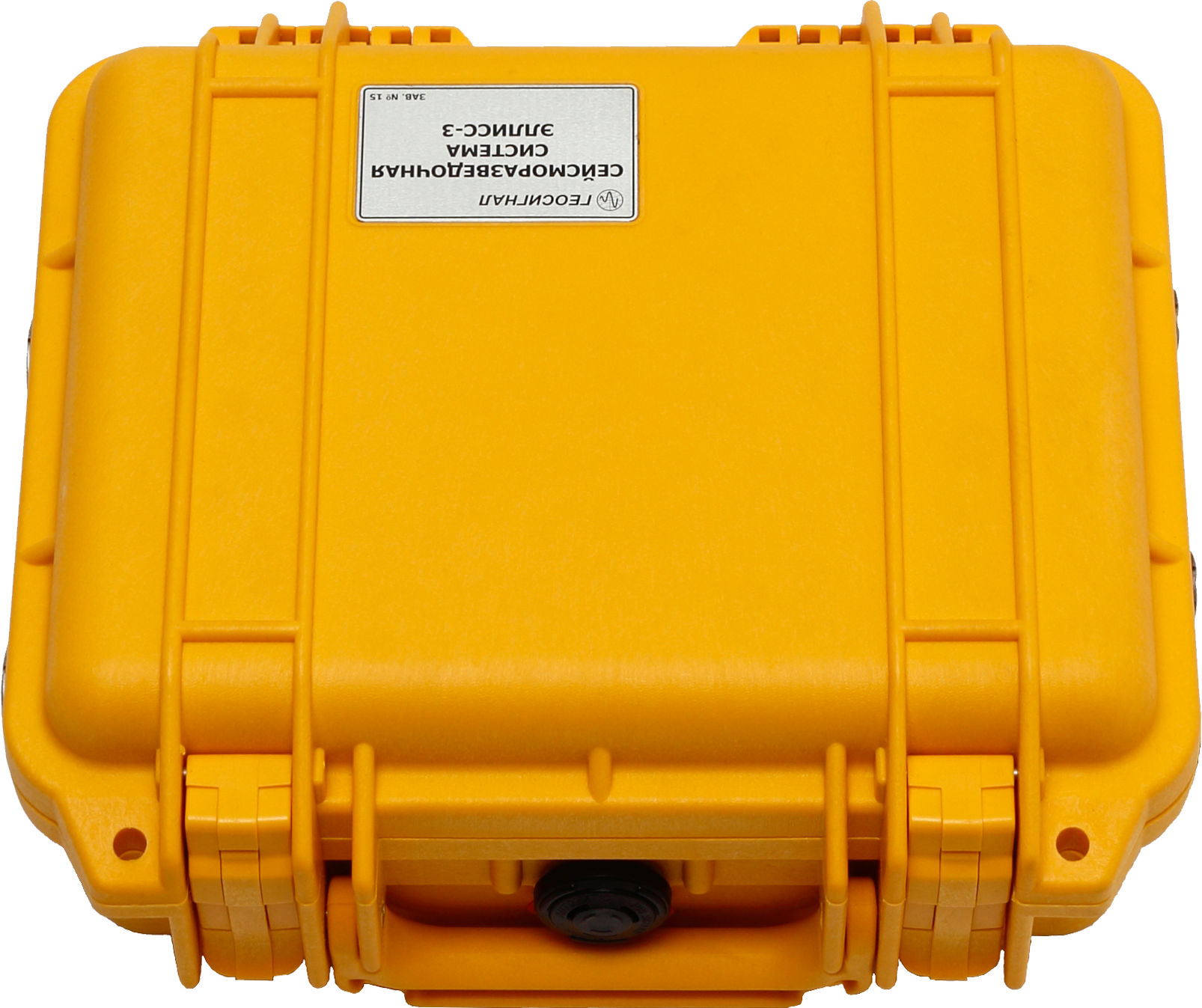

ЭЛЛИСС-3 желілік сейсмостанциясы

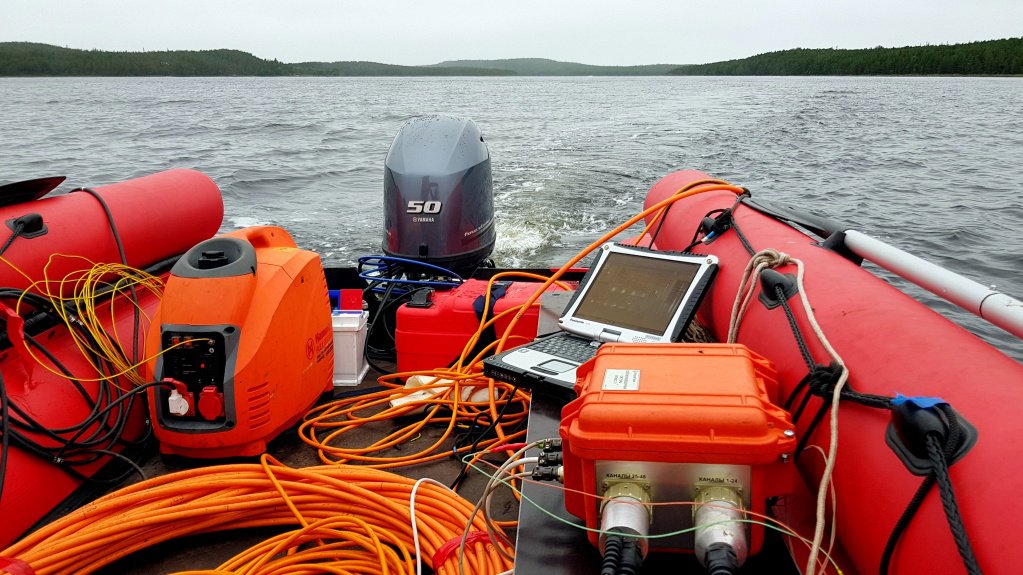

ЭЛЛИСС-3 – МПВ (сынған толқындар әдісі), ОГТ (ортақ тереңдік нүктесі), МСК (микросейсмокаротаж), ВСП (тік бағытты сейсмкалық профильдеу), МСП (ұңғымааралық сейсмикалық көрініс), MASW (Көп каналды беттік толқынды талдау), СМР (сейсмикалық микроаудандастыру) әдістерін қолдана отырып, таяз зерттеулерді қамтамасыз ететін жеңіл жылжымалы станция. Станция үздіксіз сейсмоакустикалық профильдеу (НСП), жоғары ажыратымдылықтағы сейсмикалық барлау (СВР) немесе ультра жоғары ажыратымдылықтағы (СУВР/ССВР) сейсмикалық барлауды қолдану арқылы акваторияда инженерлік-геофизикалық зерттеулер жүргізу үшін пайдаланылуы мүмкін.
Станциядағы каналдар саны тапсырыс берушінің қажеттіліктерімен анықталады және 1-ден 96-ға дейін болуы мүмкін. Орнатылған канал қосқышы (қосымша) жұмыс өнімділігін арттыруға ғана емес, сонымен қатар сейсмикалық деректердің неғұрлым біркелкі тығыздығына қол жеткізуге мүмкіндік береді. әсіресе МПВ және MASW әдістері үшін маңызды. Канал коммутаторы сонымен қатар станцияның канал ауыстыру қабілетін екі есе арттырады, оны МПВ операциялары кезінде ұзағырақ годографтарды алу үшін немесе СМР жұмыстарын орындау кезінде пайдалануға болады, мұнда оператор тік және көлденең каналдардың орналасулары арасында ауыса алады.
Коммутаторы бар 48 каналдық станцияның 96 каналға арналған орналасу схемасы
Коммутаторы бар 24 каналдық станцияның 48 каналға арналған орналасу схемасы

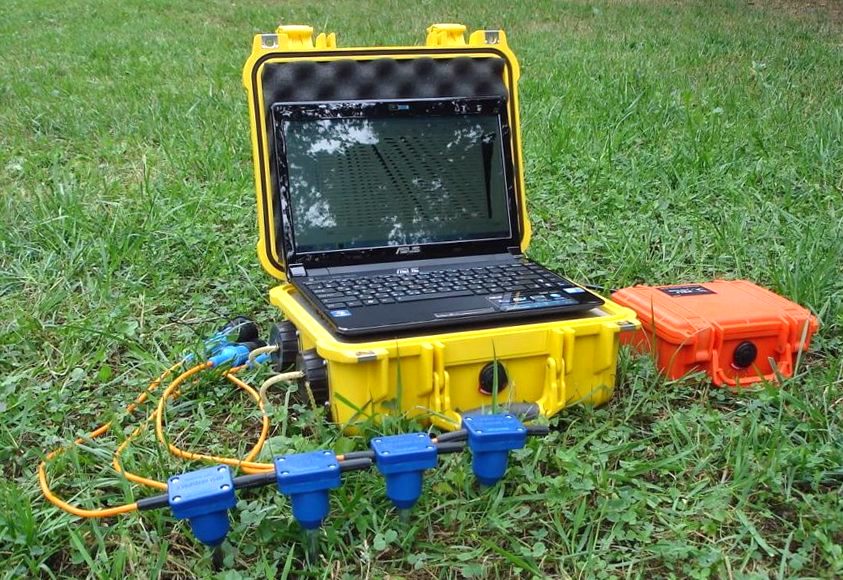

ЭЛЛИСС-3 станцияның өзін де, геофондармен қосылған сейсмикалық кабельді де толық басқару мүмкіндігін жүзеге асырады. Соққыға төзімді дизайн, жоғары сапалы алтын жалатылған қосқыштар, төмен қуат тұтыну және төмен аппараттық шу жоғары өнімділік пен алынған деректердің сапасын қамтамасыз етеді.
Станция сейсмикалық сигналдарды қоздыратын кез келген көздермен жұмыс істейді: механикаландырылған балғамен, кувалдамен, сейсмикалық зеңбіректермен, «Геотон», «Енисей» және т.б.
ЭЛЛИСС-3--тің айрықша белгілері:
- Орнатылған электрондық коммутатор ОГТ/MASW (опция)
- Каналдық күшейту
- Сейсмикалық орамды толық бақылау
- Төмен энергия тұтыну
- Төмен аппараттық шу
- Бірыңғай соққыға төзімді құрылым
- Сапалық ажыратқыштар

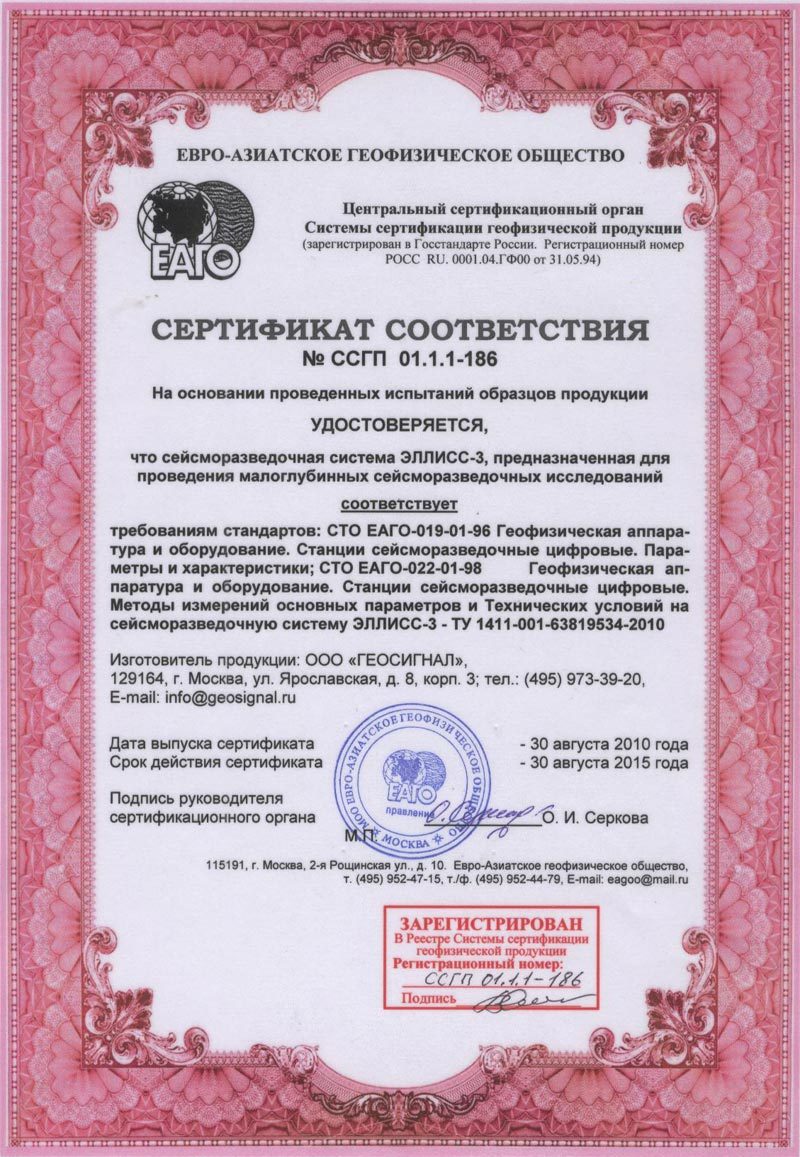

- Сәйкестік сертификаты № ССТЖ 01.1.-186
Қосымша алынады:
|
Станция типі |
Сызықтық |
|
Каналдар саны |
1-96 |
|
Электрондық коммутатор |
Тапсырыс берушінің өтініші бойына |
|
Тіркеу каналдарын саны |
- |
|
АСТ сиымдылығы |
24 бит |
|
Лездік динамикалық диапазон |
120 дБ |
|
Алдын ала күшейту коэффиценті |
0; 12; 24; 36; 48 дБ |
|
Дискреттелу периоды |
0.0125; 0.05; 0.125; 0.25; 0.5; 1; 2; 4 мс |
|
Жиілік диапазоны |
0 - 32 000 Гц |
|
Әр каналға жазылатын максималды жазу ұзақтығы |
8192 |
|
Тіркеудің кешігу уақыты (алдын ала іске қосу) |
- |
|
Минималды күшейту кезінде максималды кіріс сигналы |
±2,5 В |
|
Жазу каналының ішкі шу деңгейі |
0,1 мкВ |
|
Гармоникалық бұрмалану коэффиценті |
0.001 % |
|
Каналдар арасындағы өзара әсерлер |
130 дБ |
|
Синфаза сигналын басу коэффиценті |
100 дБ |
|
Борттық кешеннің қуат тұтынуы |
5,7 (48к) Вт |
|
Қуатты тұтыну |
0,12 Вт/канал |
|
Қуат жүйесі: ішкі батарея |
Тапсырыс берушінің өтініші бойынша |
|
Қуат жүйесі: сыртқы батарея |
10 – 18 В |
|
Қуат жүйесі: айнымалы ток желісі |
- |
|
Ішкі батареядан жұмыс істеу ұзақтығы |
орнатылған A/B-ге байланысты |
|
Борттық кешеннің температуралық диапазоны |
-40 ÷ +70 °С |
|
Борттық кешеннің салмағы |
2,9 (48 канал) кг |
|
Борттық кешеннің габариттік өлшемдері |
340x295x152 мм |
|
Басқару |

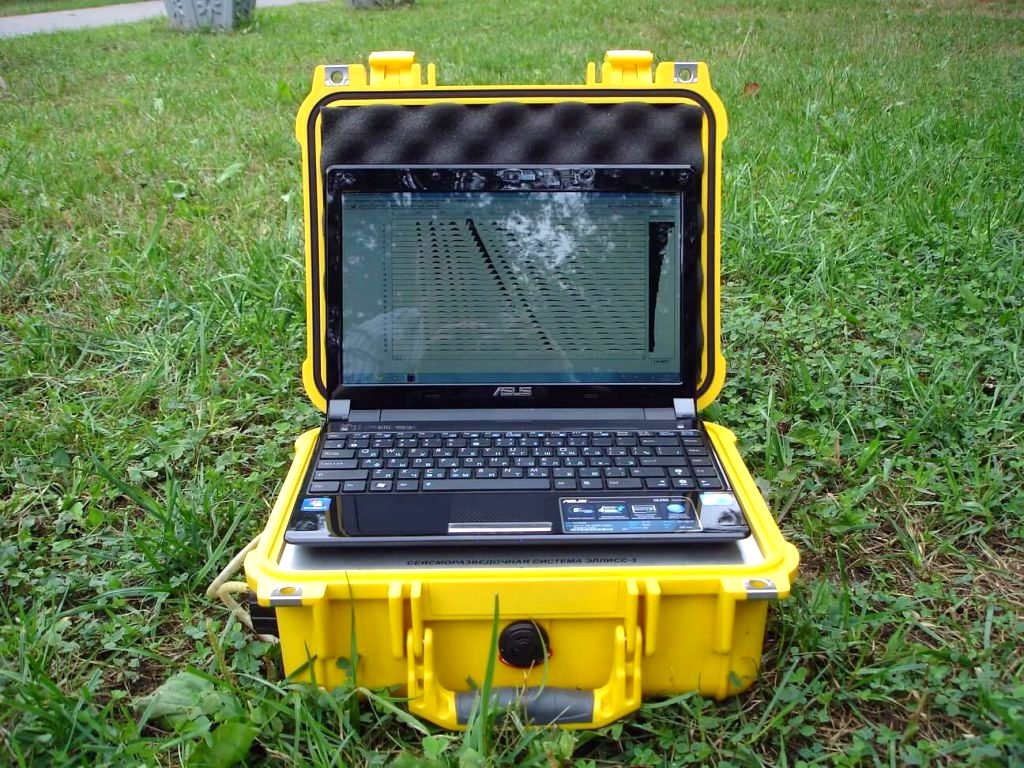

Ноутбук/планшет*кіріктірілген компьютер |
|
Деректерді жіберу |
USB флеш |
|
Гарантия |
36 ай |
