SGD-SEL сызықтық сейсмостанциясы

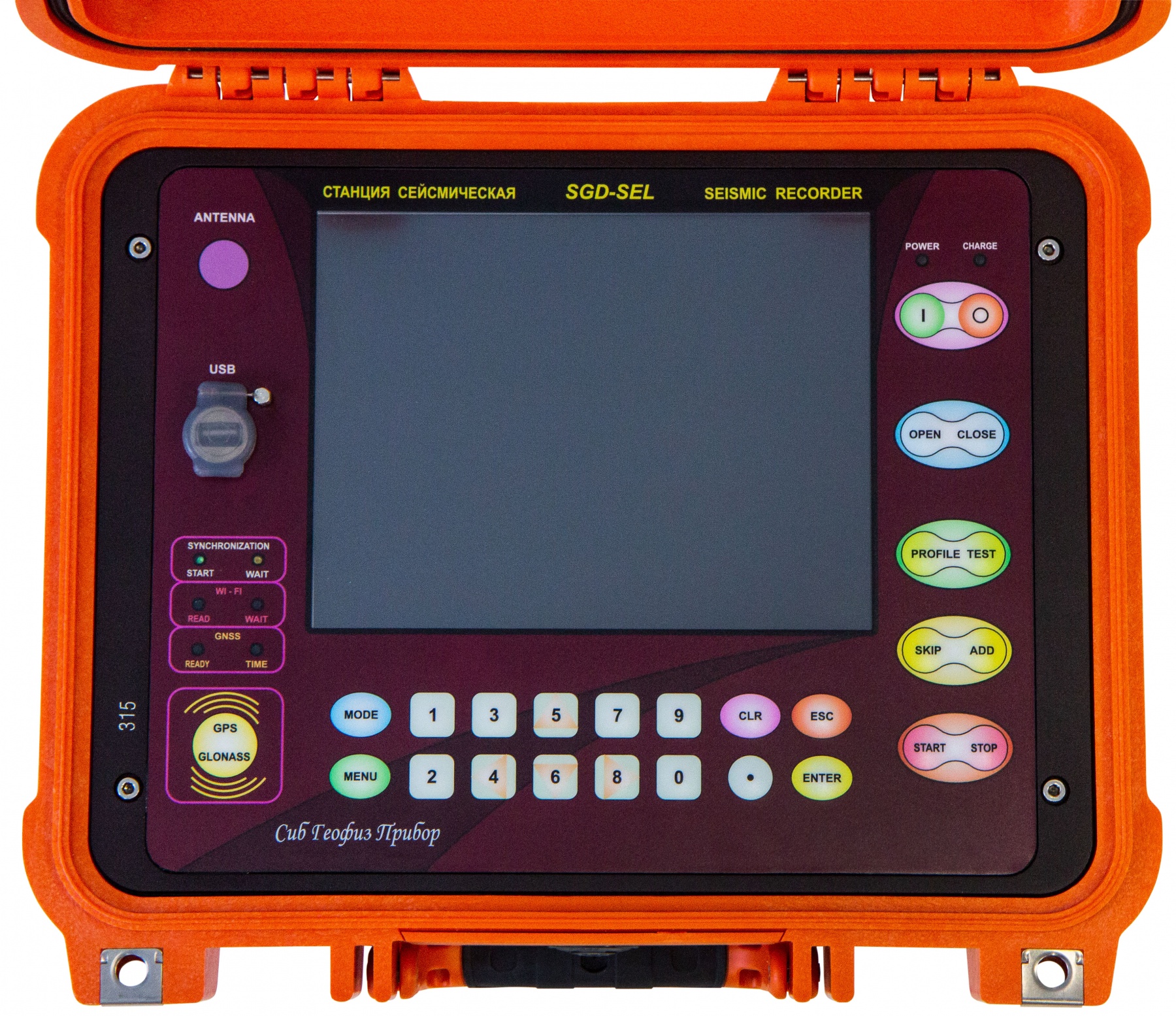

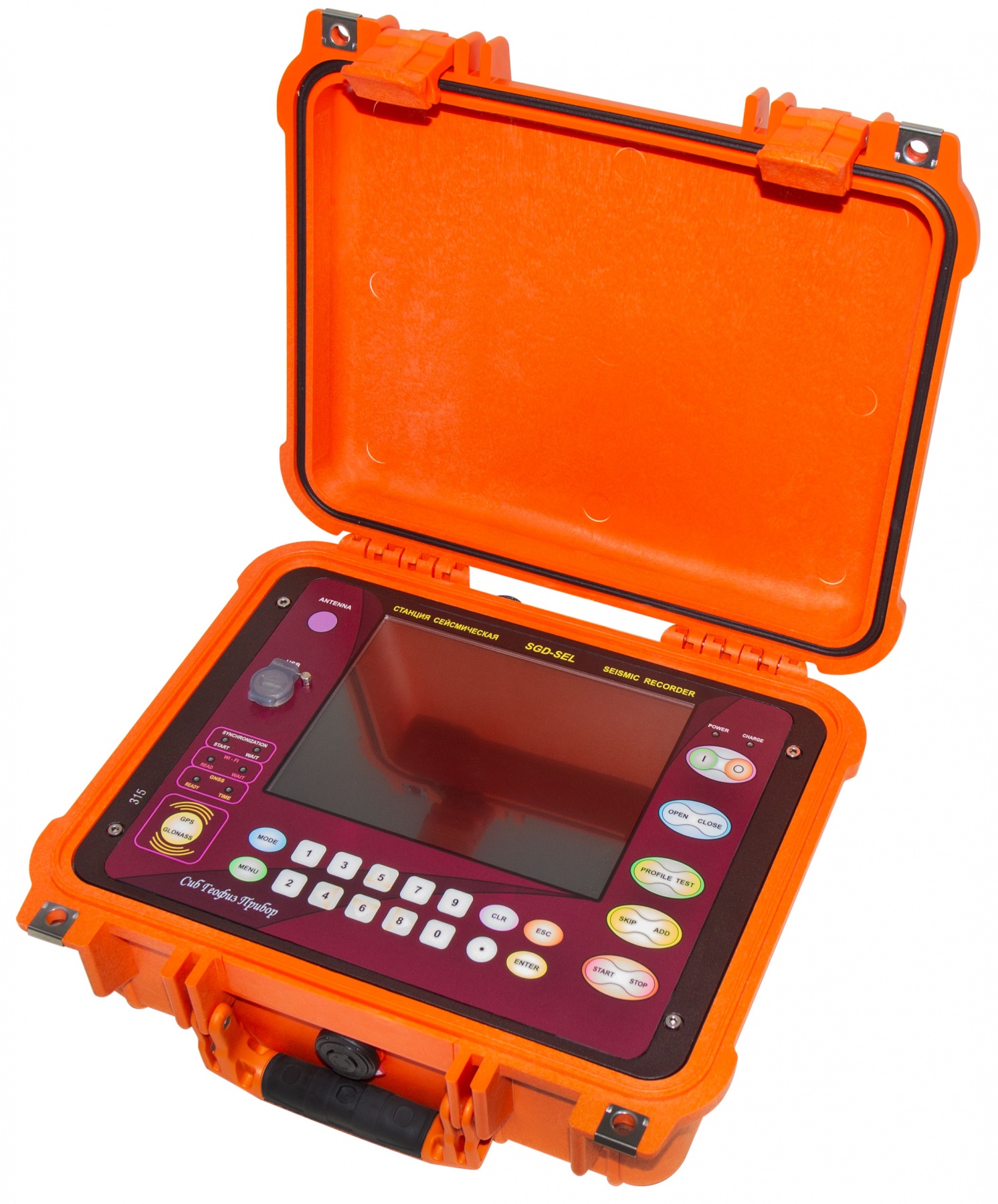

SGD-SEL – МПВ, ОГТ, МСК, ВСП, МСП, MASW, СМР әдістерін қолдану арқылы инженерлік геофизикалық зерттеулер жүргізуге және қиманың жоғарғы бөлігін (ҚМБ) зерттеуге арналған портативті желілік көп арналы сейсмикалық станция. Соққыға төзімді дизайн, контрастты дисплейі бар кіріктірілген басқару блогы және мөрленген мамандандырылған тақтайша пернетақта сейсмикалық станцияның сенімділік деңгейін және жұмысының қарапайымдылығын арттырады.
Таяз сейсмикалық барлау кезіндегі сигналды қоздырудың стандартты көздерінен басқа (механикаландырылған балға, балға, сейсмикалық зеңбіректер) станция Геотонның электродинамикалық импульстік көздерімен жұмысты қолдайды.
Сейсмикалық станцияның маңызды ерекшелігі - іске қосу импульсін жазуға мүмкіндік беретін қызметтік деректерді жазу арналарының болуы. Кейінгі өңдеу кезінде іске қосу сәтінің белгісін түзету үшін қызмет көрсету арналарынан алынған ақпаратты пайдалануға болады.

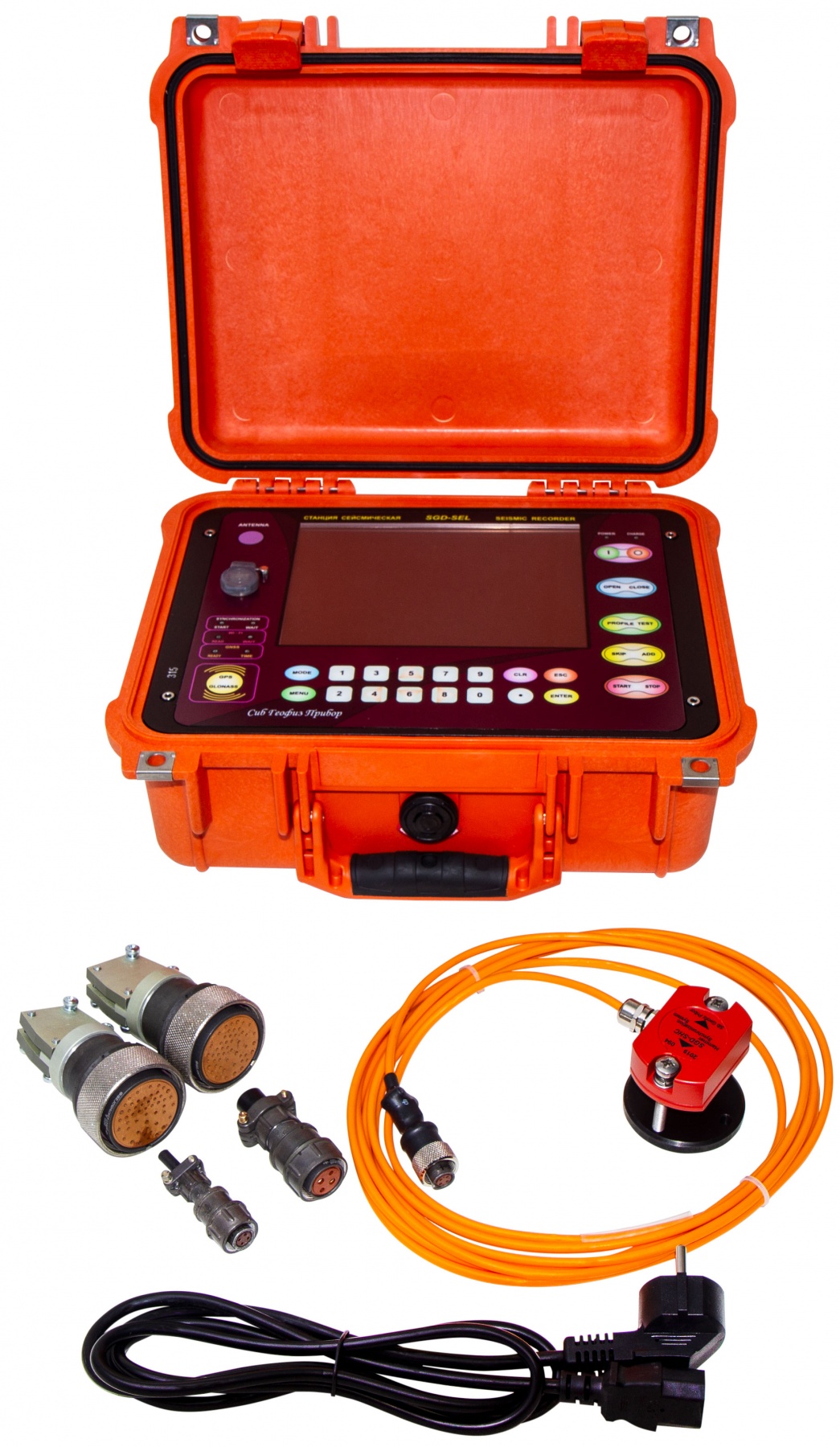

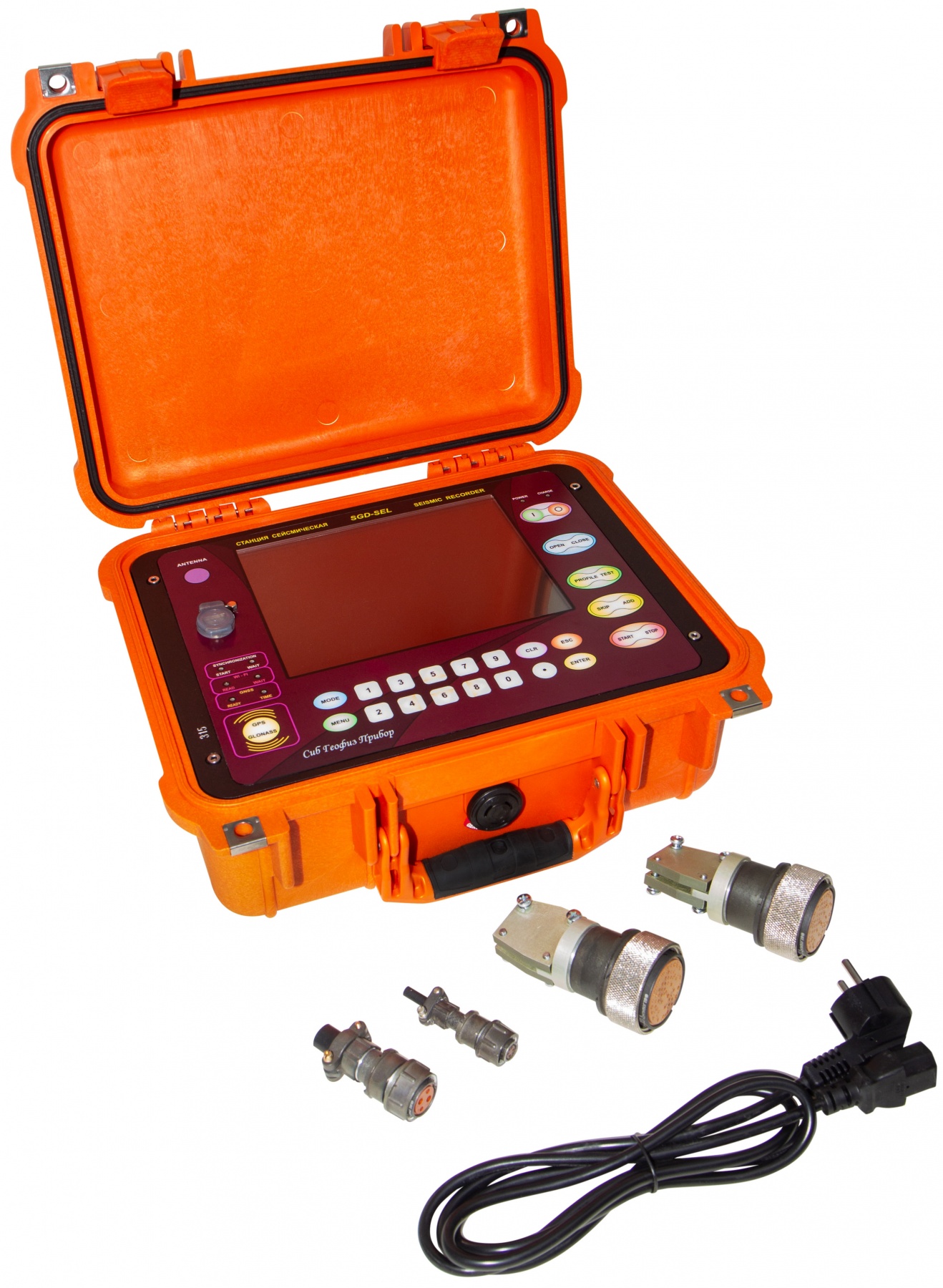

Жеткізу жинағы:
- SGD-SEL диктофоны
- Қуат кабелі - 220 В, 6 А

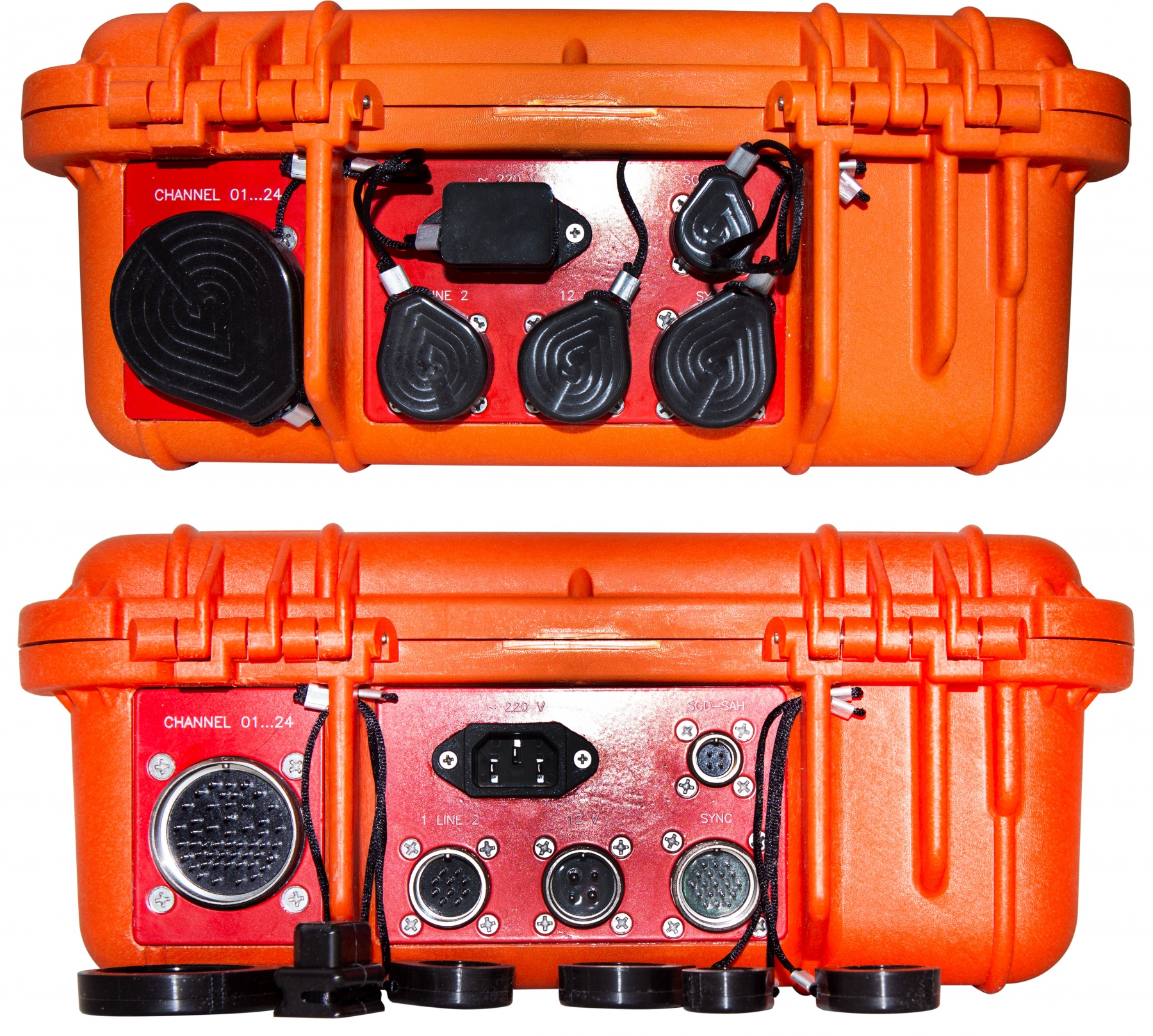

- SGD-SAH кабель ұясы
- Кабельдік розетка 12V

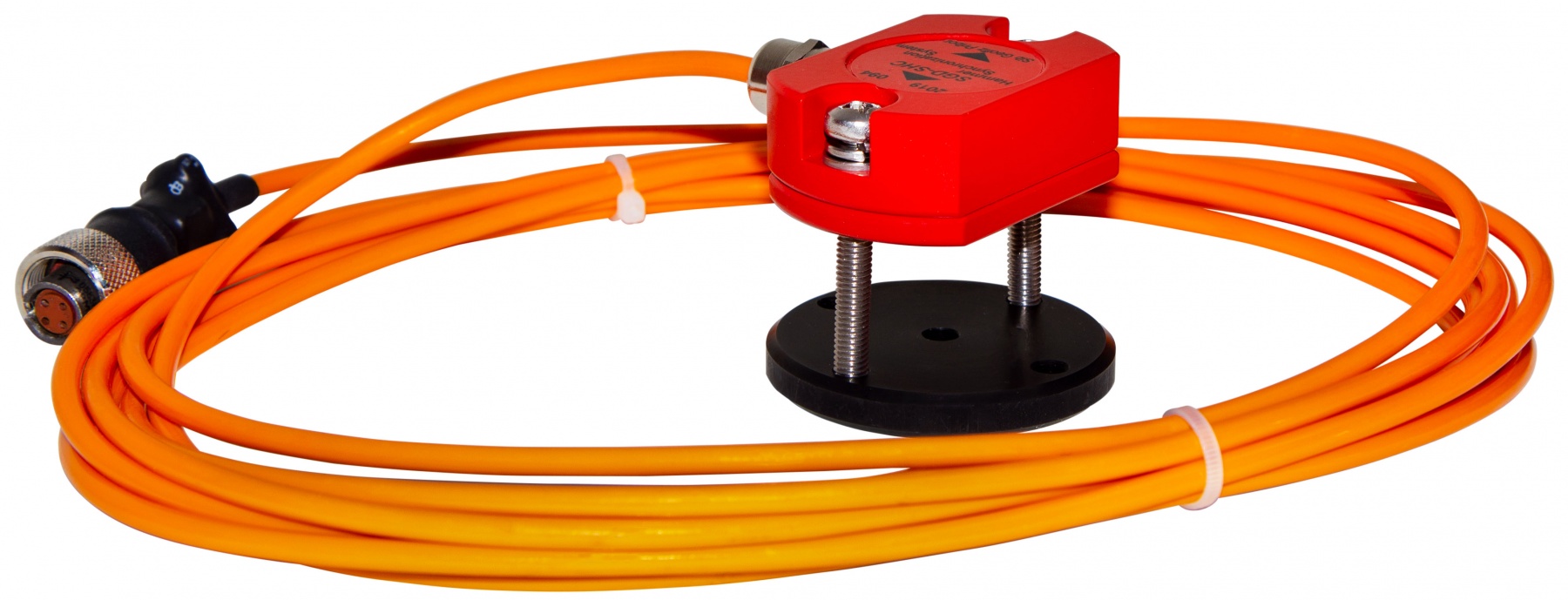

- SYNC кабель ұясы
- Кабель ұясы 2RMT42KPN50G2V1V (күміс) корпусы бар
- USB Flash Drive 32 GB жад модулі
- Пайдалану жөніндегі нұсқаулық (орыс тілінде)
Сейсмикалық станцияның әртүрлі нұсқалары бар:
- 12, 24 немесе 48 жазу арналары
- Кірістірілген батареямен (тек станцияның 12 және 24 арналы нұсқалары үшін)
- Қосымша АСТ тақталарын орнату арқылы тіркеу арналарын көбейту мүмкіндігімен (кіріктірілген аккумуляторсыз станцияның 24 арналы нұсқасы үшін)
Қолдану саласы мен мақсаты:
- Сейсмикалық барлау әдістерін қолданатын инженерлік зерттеулер, техногендік объектілердің сейсмикалық бақылау жүйелері және т.б.
- Жазылған деректерді алдын ала күшейту, аналогты-цифрлық түрлендіру, жинақтау және сақтау
- Тіркелген деректерді кірістірілген графикалық индикатор экранында көрсету
Қосымша алынады:
- Сызықтық сейсмикалық кабель
- Геофондар
- Сигнал көздері
- Синхрондау жүйелері
- Бағдарламалық қамтамасыз ету
|
|
|||
|
SGD-SEL48UB |
SGD-SEL24UB |
SGD-SEL12UB |
|
|
Сейсмикалық сигналды тіркеуге арналған каналдар саны |
48 |
24 |
12 |
|
Қосымша (қызметтік) тіркеуге арналған каналдардың саны |
Екі |
||
|
Жазу каналының ішкі шу деңгейі |
<0.12 мкВ при дБ=128, Т=2мс |
||
|
Максималды кіріс кернеуі |
±2.5 В |
||
|
Жазу арнасының кіріс кедергісі |
>20 кОм |
||
|
Жазу арнасының алдын ала күшейту коэффициенті |
1, 2, 4, 8, 16, 32, 64, 128, 256 и 512 дБ |
||
|
Сигналдарды қабылдаудың лездік динамикалық диапазоны |
>115 дБ |
||
|
Каналдар арасындағы өзара әсерлер |
>115 дБ |
||
|
Синфаза сигналын басу коэффиценті |
>100 дБ |
||
|
Жазылған сигналдың жиілік диапазоны (- 3 дБ деңгейінде) |
0…245 (490, 980, 1960, 3920) Гц |
||
|
Жазылған сигналдың квантталу периоды |
2, 1, 0.5, 0.25 және 0.125 мс |
||
|
Гармоникалық бұрмалану коэффиценті |
<0.001 % |
||
|
АСТ саны |
24 |
||
|
Сейсмикалық сигналды тіркеудің максималды ұзындығы |
64 000 санақ немесе (8…128) сек |
||
|
Деректер зарядтау құрылғысының сыйымдылығы |
32 Гбайт |
||
|
Сигнал жазуды бастауға арналған алдын ала уақыт |
0 ден 32 мс-қа дейін |
||
|
Графикалық дисплей типі |
TFT 8.4” |
||
|
Графикалық дисплей ажыратылымдығы |
800*600 точек |
||
|
Пернетақта типі |
мөрленген, таңбаша |
||
|
Басқару компьютері (микропроцессор) |
Colibri iMX6 Solo |
||
|
Ішкі аккумулятор батареясының типі |
LiCoO2 |
||
|
Ішкі батареяның номиналды шығыс кернеуі |
14.6 В |
||
|
Ішкі аккумулятор батареясының сыйымдылығы |
28 А*сағ |
14 А*сағ |
14 А*сағ |
|
Ішкі батареядан үздіксіз жұмыс істеу ұзақтығы |
24÷32 сағат |
12÷22 сағат |
20÷32 сағат |
|
«50/60 Гц» айнымалы ток көзінен қоректендіру/зарядтау кернеуі |
85÷264 В |
||
|
Толық зарядсызданған батареяны зарядтау уақыты |
7 сағат |
7 сағат |
7 сағат |
|
Сыртқы тұрақты ток көзінен қоректендіру кернеуі |
10.5÷15 В |
||
|
Сыртқы тұрақты ток көзінен максималды қуат тұтыну |
16 Вт |
13 Вт |
10 Вт |
|
ГОСТ 14254-96 стандарты бойынша қорғаныс дәрежесі (*тасымалдау) |
IP64/IP67* |
||
|
Жұмыс температурасы |
-30 ÷ +50 °С |
||
|
Өлшемдер |
340х295х152 мм |
||
|
Масса |
6.7 кг |
5.4 кг |
5.3 кг |
