SGD-SET телеметриялық сейсмостанциясы

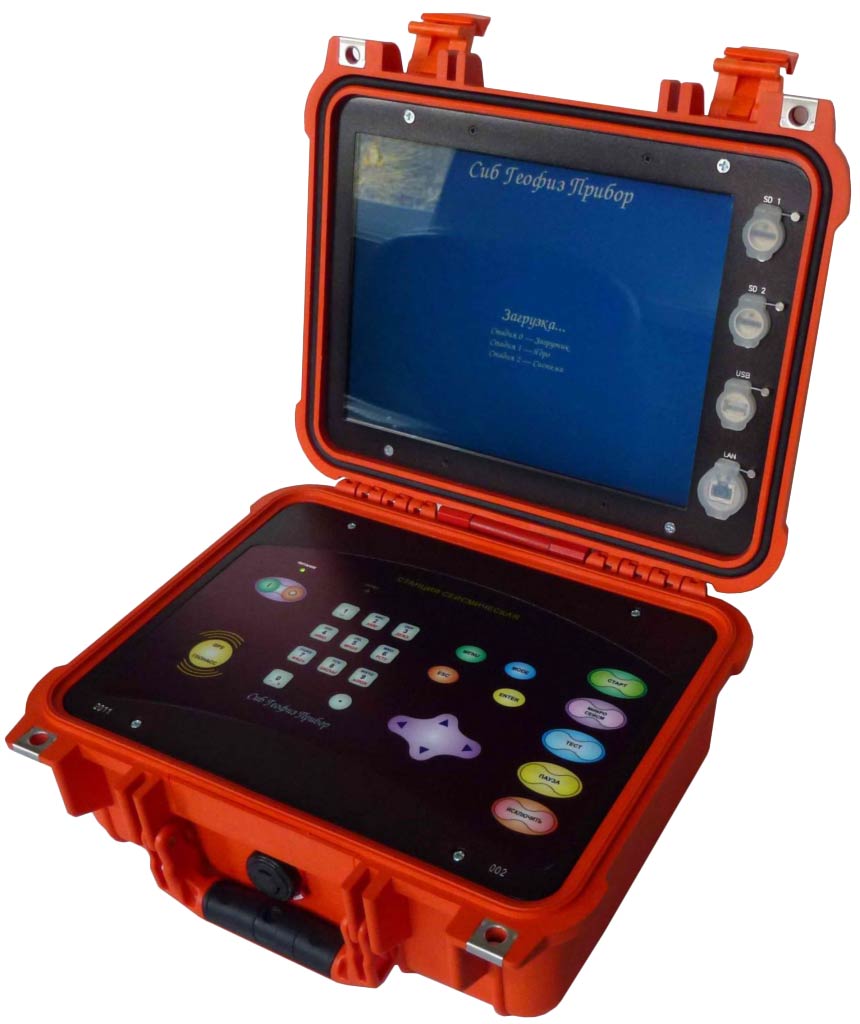

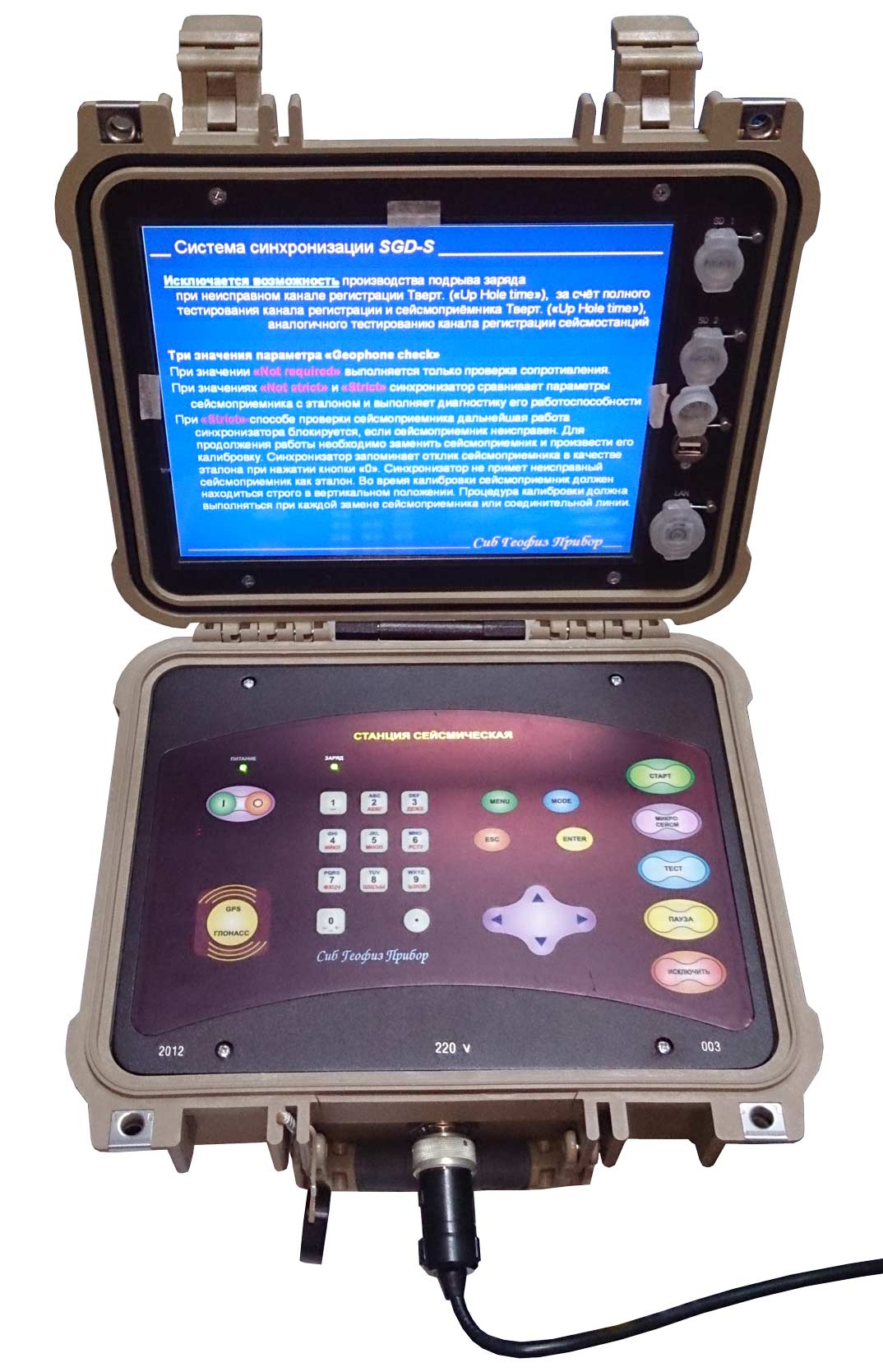

SGD-SET – заманауи элементтік негізде жинақталған портативті телеметриялық станция. Соққыға төзімді дизайн, 12.1ˮ SVGA дисплейі бар кірістірілген компьютер және мөрленген мамандандырылған тақта пернетақтасы сейсмикалық станциямен жұмыс істеудің сенімділігі мен ыңғайлылық деңгейін арттырады.
SGD-SET ерекшелігі::
- 960 жазу каналына дейін
- Көп компонентті өріс модульдерін тапсырыс беру мүмкіндігі
- ADC 32 бит
- Кез келген ақпарат көздерімен жұмыс істеу мүмкіндігі
- 12.1ˮ SVGA дисплейі бар біріктірілген бір тақталы компьютер

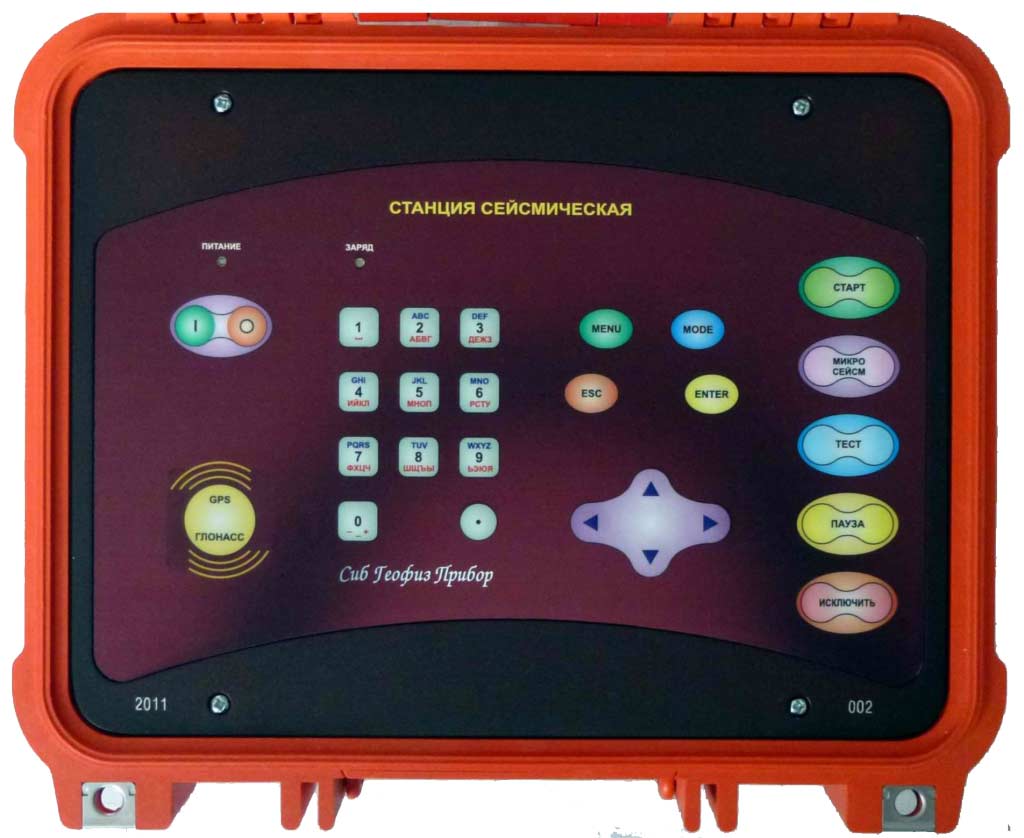

- Арнайы таңбаланған пернетақта
- LINUX операциялық жүйесі
- Деректерді стандартты USB Flash құрылғысына жазу
- Әр арнаның пайдасы
- Кірістірілген батарея
- Бір соққыға төзімді құрылым
- Микробағдарламаны USB арқылы жаңарту

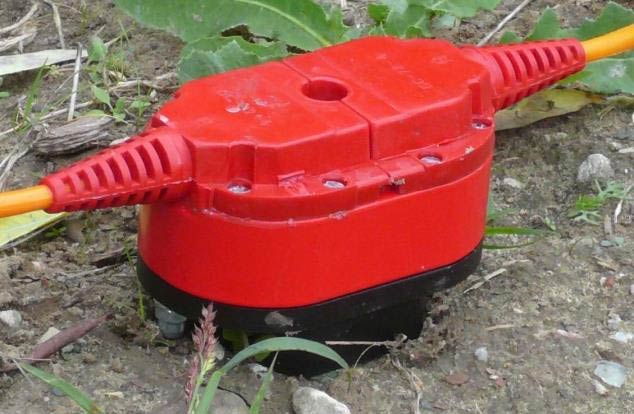

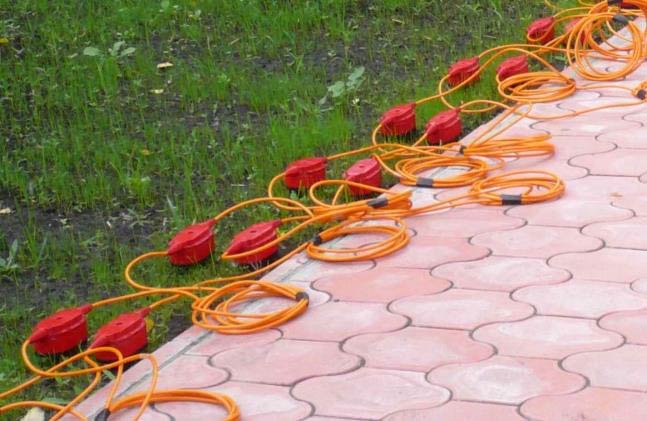

Тұтынушының сұрауы бойынша өріс модулінің сілтемелері бір құрамды (1С) немесе көп компонентті (2С, 3С) дизайнында жеткізілуі мүмкін. Көпкомпонентті модульдерді пайдалану толық толқынды бақылау нұсқасында жұмыс өнімділігін арттырады.
Станцияға қосымша сымды (SGD-SHC) немесе сымсыз (SGD-SHR) синхрондау жүйесі жеткізілуі мүмкін. Бастапқы триггер сенсоры ретінде арнайы жоғары жиілікті акселерометр (SGD-SAH) пайдаланылады.
Қосымша алынады::
Көп ауқымды бақылауларды орындау үшін телеметрия бөлімдерінің қосымша жинағын сатып алған жөн.
|
Станция типі |
Телеметриялық |
|
Каналдар саны |
960 ға дейін |
|
Электрондық коммутатор |
- |
|
Қызметтерді тіркеу арналарының саны |
2 |
|
АСТ сыйымдылығы |
32 бит |
|
Лездік динамикалық диапазон |
130 дБ |
|
Алдын ала күшейту коэффиценті |
0; 6; 12; 24; 30; 36 дБ |
|
Дискреттелу периоды |
0,25; 0.5; 1; 2; 4 мс |
|
Жиілік диапазоны |
0 – 1652 ГЦ |
|
Әр каналға жазылатын максималды жазу ұзақтығы |
4096 (арнайы тапсырыш бойынша) |
|
Тіркеудің кешігу уақыты |
±32 санақ |
|
Минималды күшейту кезінде максималды кіріс сигналы |
±2.5 В |
|
Тіркеуші каналдың ішкі шуының деңгейі |
0.15 МКв |
|
Гармоникалық бұрмалану коэффиценті |
0.004 % |
|
Каналдар арасындағы өзара әсерлер |
110 дБ |
|
Синфаза сигналын басу коэффиценті |
80 дБ |
|
Борттық кешеннің қуат тұтынуы |
8 – 15 Вт |
|
Қуатты тұтыну |
<0.2 Вт/канал |
|
Қуат жүйесі: ішкі батарея |
12/20 В/А∙ч |
|
Қуат жүйесі: сыртқы батарея |
11 – 18 В |
|
Қуат жүйесі: айнымалы ток желісі |
47 ÷ 440 / 90 ÷ 264 Гц/В |
|
Ішкі батареядан жұмыс істеу ұзақтығы |
14 сағат |
|
Борттық кешеннің температуралық диапазоны |
-20 ÷ +60 °С |
|
Борттық кешеннің салмағы |
<12 кг |
|
Борттық кешеннің габариттік өлшемдері |
340х295х152 мм |
|
Басқару |
кіріктірілген компьютер (ОС LINUX) / ноутбук / планшет |
|
Деректерді жіберу |
USB, Ethernet |
|
Гарантия |
24 ай |
|
Далалық модульдің өлшемдері |
72 х 112 х 140 (2к) мм |
|
Модульдегі канал саны |
1; 2; 3 |
|
Сілтемедегі өріс модульдерінің саны |
4; 6; 8; 12 (ажыратылмайтын модульдер) |
|
SGD өріс модулінің негізгі техникалық деректері – SET/FU |
|
|
Далалық модульдер арасындағы қашықтық |
2; 2.5; 4; 5; 8; 10; 25; 50 м |
|
Модульдің қуат кернеуі |
10 ÷ 50 В |
|
Модульдің қуат тұтынуы |
0,35(1к) / 0,4(2к) / 0,45(3к) Вт/канал |
|
Жұмыс температурасы |
-40 ÷ 85 °С |
|
Далалық модульдің салмағы |
0,8 (1к) / 0,9 (2к) / 1 (3к) кг |
