SUMMIT II Ex

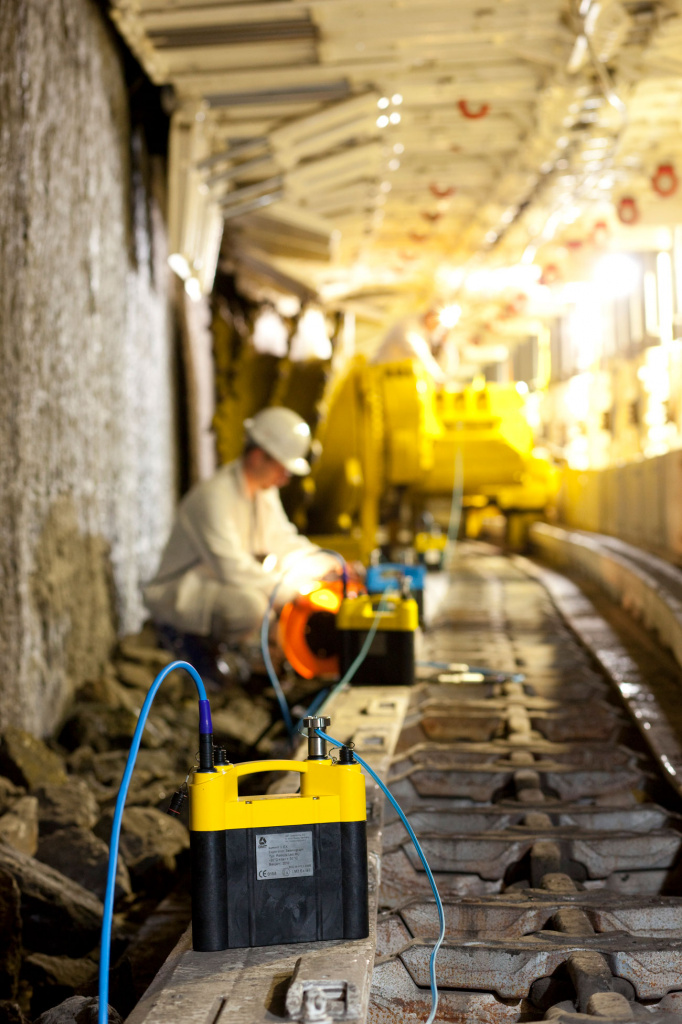

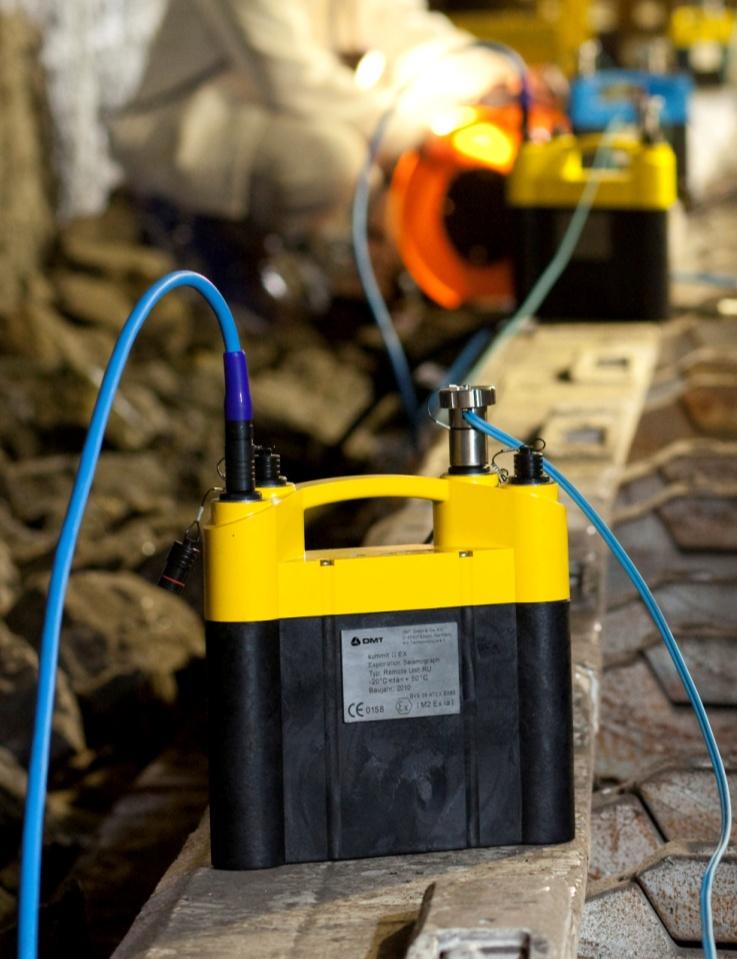

Кешен белсенді пневматикалық қысымы бар геофондық модульдер немесе дайындалған шұңқырға көмілген стандартты сейсмикалық қабылдағыштар қосылған телеметриялық тіркеу блоктарынан тұрады. Телеметриялық қондырғылар шын мәнінде сандық кабель желісі арқылы бір желіге қосылған екі арналы сейсмикалық станциялар болып табылады. Жүйенің маңызды ерекшелігі кабельдің оқшаулауын тесіп өтетін және сенімді электр байланысын қамтамасыз ететін арнайы қосқыштың арқасында құрылғыны кез келген жерде цифрлық желіге қосу мүмкіндігі болып табылады. Бұл қосылу әдісі геологиялық мәселені шешуге оңтайлы сәйкес келетін бақылау геометриясын құру тұрғысынан жүйенің бірегей икемділігін қамтамасыз етеді және арнайы таңдалған кабельдік өрілген материал тесілген жерлерді тез емдейді.
Қолдану аймақтары:
- Жоғары рұқсат етілген кен барлау
- Кен орындарын жедел қосымша барлау
- Жарылыс қауіпті орталарда сейсмикалық барлау
- Су қоймасын сейсмикалық барлау
- Жерасты сейсмикалық томографиясы
- Бұрғылау кезіндегі зерттеулер
- Туннель бетін зерттеу
|
Телеметриялық блоктағы каналдар саны |
2 |
|
|
Орналастырудағы каналдардың максималды саны |
120 |
|
|
АСТ сыйымдылығы |
24 бит, сигма-дельта |
|
|
Дискреттелу периоды |
1/48, 1/32, 1/16, 1/8, 1/4, 1/2, 1, 2, 4, 8 мс |
|
|
Жазу ұзындығы |
500 ÷ 120 000 санақ |
|
|
Күшейу коэффиценті |
0, 20 немесе 40 дБ |
|
|
Максималды кіріс кернеуі |
2 (5,6 еки ампилтудалы) В |
|
|
Өлшеу уақытының ұзақтығы |
от 0.32 до 400 мс |
|
|
Кіріс кедергісі |
20 кОм |
|
|
Лездік динамикалық диапазон |
≥120 дБ |
|
|
Жазу арнасының ішкі шу деңгейі |
0.2 µВ |
|
|
Каналдар арасындағы өзара әсерлер |
≥112 дБ |
|
|
Толық гармоникалық бұрмалану |
≤0.0008 % |
|
|
Синфазаны басу коэффициенті |
≥100 дБ |
|
|
Күшейу тұрақтылығы |
1 % |
|
|
Қуат көзі |
Кірістірілген аккумулятор |
|
|
Өлшемдері |
26.5x23.5x7.6 см |
|
|
Салмағы |
2.7 кг |
|
|
Найквист жиілігін басу |
-120 дБ |
|
|
Өткізу қабілеті |
+/- 0.05 дБ |
|
|
Кірістірілген сынақтар: |
- синусоид; - импульс; - геофондар арасындағы қадамдық сынақ; - құрылғының өзіндік шуы; - свип сигналы; - автокорреляция; - кросс-корреляция. |
|
|
Жүйені тексеру (құрылғы қосылғанда автоматты түрде): |
- құрылғының өзіндік шуы; - жедел динамикалық диапазон; - жалпы гармоникалық бұрмалану коэффициенті; - жалпы режим сигналының әлсіреу коэффициенті; - батареяның күйі; - өзара шулар; - уақыт дәлдігі |
|
|
Геофондарды тексеру: |
- импеданс; - табиғи жиілік; - шу. |
|
|
Эксплуатация деңгейі: |
||
|
Жұмыс температурасы |
-20°C ÷ + 70 °C |
|
|
Ылғалдылық |
0 – 95 % |
|
|
Корпус |
Соққыға төзімді, су өткізбейтін корпус |
|
