ТЕЛСС-СМР

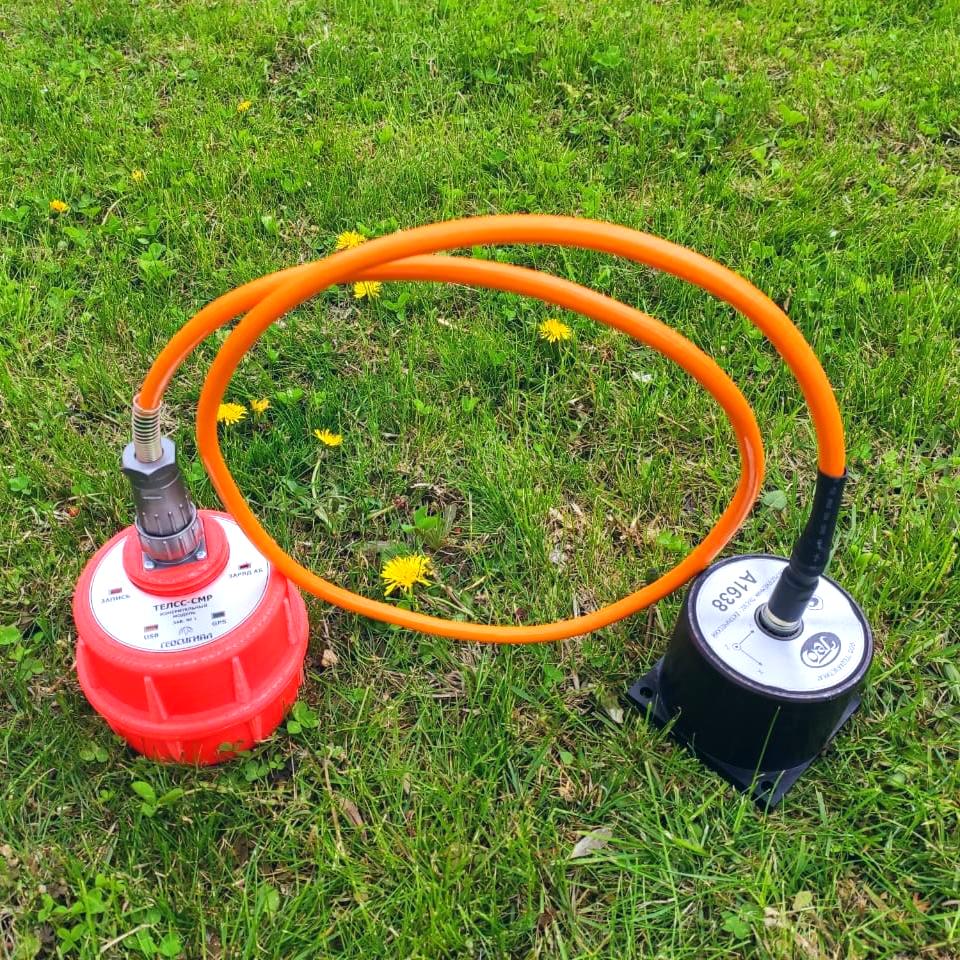

Телсс-СМР – кірістірілген флэш-дискісі, GPS модулі және қайта зарядталатын батареясы бар үш арналы өлшеуіш жазу құрылғысы. Құрылғы өндірістік объектілерді сейсмикалық бақылау, микросейсмаларды, жер сілкіністерін тіркеу және басқа да міндеттер үшін сейсмикалық сигналды үздіксіз жазуға арналған. Стандартты түрде өлшеу модулі 0,2 ÷ 400 Гц жұмыс жиілігі диапазоны бар үш компонентті пьезоэлектрлік геофондық акселерометрмен жабдықталған A1638, сонымен қатар басқа кең жолақты сенсорлардың кең ауқымын қосуды қолдайды.
Телсс-СМР ерекшелігі құрылғыны далада пайдаланудың ерекше қарапайымдылығы болып табылады - тіркеуді бастау компьютерді қосуды қажет етпейді және құрылғының жадына жүктелген тапсырма мен тіркеу параметрлеріне сәйкес бір түймені басу арқылы орындалады. Корпустың жоғарғы жағында орналасқан жарықдиодты шамдар құрылғының жұмыс режимін, спутниктік сигналды қабылдау күйін және батарея зарядын көрсетеді. TELSS-SMR автоматты түрде сейсмикалық деректерді жинауды, сондай-ақ өзін-өзі тексеру мен температураны бақылау нәтижелерін орындайды.
Мақсаты:- Сейсмикалық шағын аудандастыру
- Әртүрлі объектілердегі шу мен діріл деңгейін өлшеу
- Ғимараттар мен құрылыстардың: көпірлердің, бөгеттердің, су электр станцияларының және т.б. сейсмикалық мониторингі.
- Сейсмологиялық зерттеулер
- ТЕЛСС-СМР өлшеу модулі
- Төмен жиілікті кең жолақты акселерометр А1638
- Зарядтау құрылғысы
- Пайдалану жөніндегі нұсқаулық
ТЕЛСС-СМР
|
Модульдегі канал саны |
3 |
|
АСТ сыйымдылығы |
32 бит |
|
Лездік динамикалық диапазон |
130 дБ |
|
Алдын ала күшейту коэффиценті |
0 / 12 / 24 / 36 дБ |
|
Дискреттелу периоды |
0.25 / 0,5 / 1 / 2 / 4 / 8 / 16 мс |
|
Минималды күшейту кезінде максималды кіріс сигналы |
±2.5 В |
|
0-125 Гц полюстегі кіріске қатысты шу деңгейі |
0.08 мкВ |
|
Кристалды генератор дәлдігі |
10⁻⁷ с |
|
Flash жадтың сыйымдылығы |
32 Гб |
|
Үздіксіз тіркеу уақыты |
20 күн |
|
Батарея сыйымдылығы |
15 А*сағ |
|
Батареяны зарядтау уақыты |
4 сағ |
|
Дк-мен байланыс интерфейсі |
USB |
|
ГНСС модуль |
кірістірілген |
|
Спутниктік сигналдарды пайдалана отырып, кірістірілген сағатты синхрондау дәлдігі |
« мкс-тен артық емес |
|
Жұмыс температурасы |
-40 ÷ +70 °С |
Акселерометр А1638
|
Өлшеу осьтерінің саны (канал) |
3 |
|
Номиналды жұмыс жиілігі диапазоны |
0,2 ден 400 Гц дейін |
|
Кеңейтілген жұмыс жиілігі диапазоны |
0,1 ден 400 Гц дейін |
|
Жиілік диапазонындағы 20 Гц жиіліктегі мәнге қатысты біркелкі емес жиілік реакциясы |
0.1 ÷ 0.4 Гц: - 3 дБ 0.4 ÷ 300 Гц: ± 1 дБ 300 ÷ 400 Гц: - 3 дБ |
|
Жиілік диапазонында рұқсат етілген негізгі салыстырмалы түрлендіру қателігінің шектері |
0.1 ÷ 1 Гц: ± 10 % 1 ÷ 100 Гц: ± 4 % 100 ÷ 400 Гц: ± 10 % |
|
Түрлендіру коэффициентінің номиналды мәні (диапазоннан таңдалған) |
0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 В·с2·м-1 |
|
Калибрлеу аралығы кезінде түрлендіру коэффициентінің өзгеруі (ұзақ мерзімді тұрақтылық) |
1 дБ-ден артық емес |
|
Шығу бұрмалану коэффициенті 1% аспайтын максималды өлшенетін гармоникалық үдеу (тиімді мән) |
5 м·с-2 |
|
12 Гц жиіліктегі 1 В шығыс кернеуіндегі жалпы гармоникалық бұрмалану |
не более 0.05 % |
|
Максималды өлшенген діріл үдеуіндегі гармоникалық бұрмалау коэффициенті |
не более 1 % |
|
Температураның өзгеруінен туындаған рұқсат етілген қосымша түрлендіру қателігінің шектері |
± 0.1 %/°С |
|
Екіполярлық қуаттану кернеуі |
± (12 ± 2) В |
|
Тұтыну тогы |
5 мА артық емес |
|
Кернеуді қосқаннан кейін жұмыс режимін орнату уақыты |
5 мин артық емес |
|
Қоршаған ауаның температурасы |
-40 ÷ 50 °С |
|
Салыстырмалы ылғалдылық |
30°С кезінде 90%-ға дейін |
|
Атмосфералық қысым |
84 ÷ 106.7 кПа |
|
Шамадан тыс гидростатикалық қысым |
10 кПа-дан артық емес |
|
Кабельсіз салмағы |
0.6 кг-ден артық емес |
|
Өлшемдер |
85×85×77 мм |
|
Бас тартуға дейінгі орташа жұмыс |
10 000 сағ-тан кем емес |
