ТЕЛЛС-3 телеметриялық сейсмостанциясы

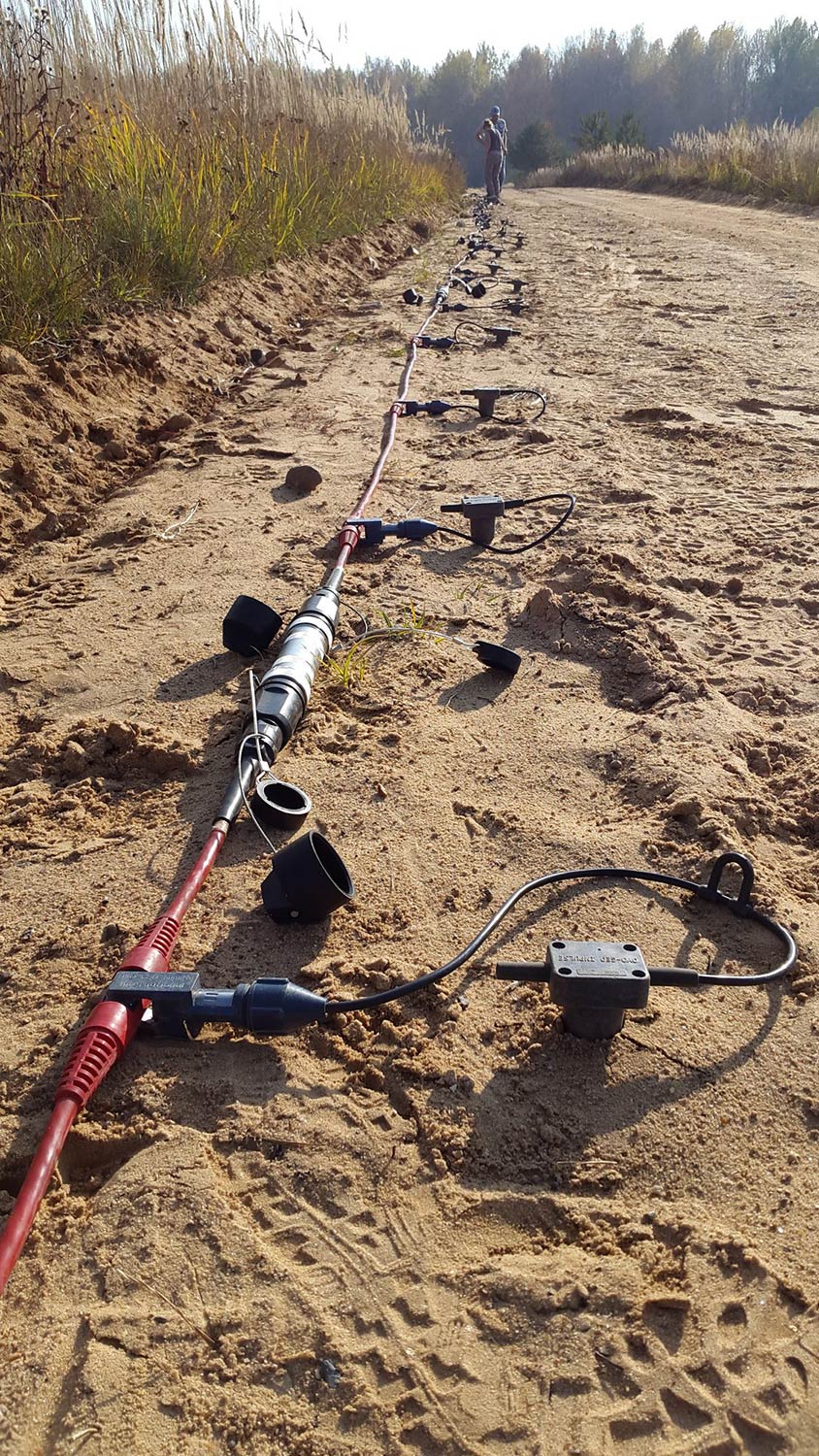

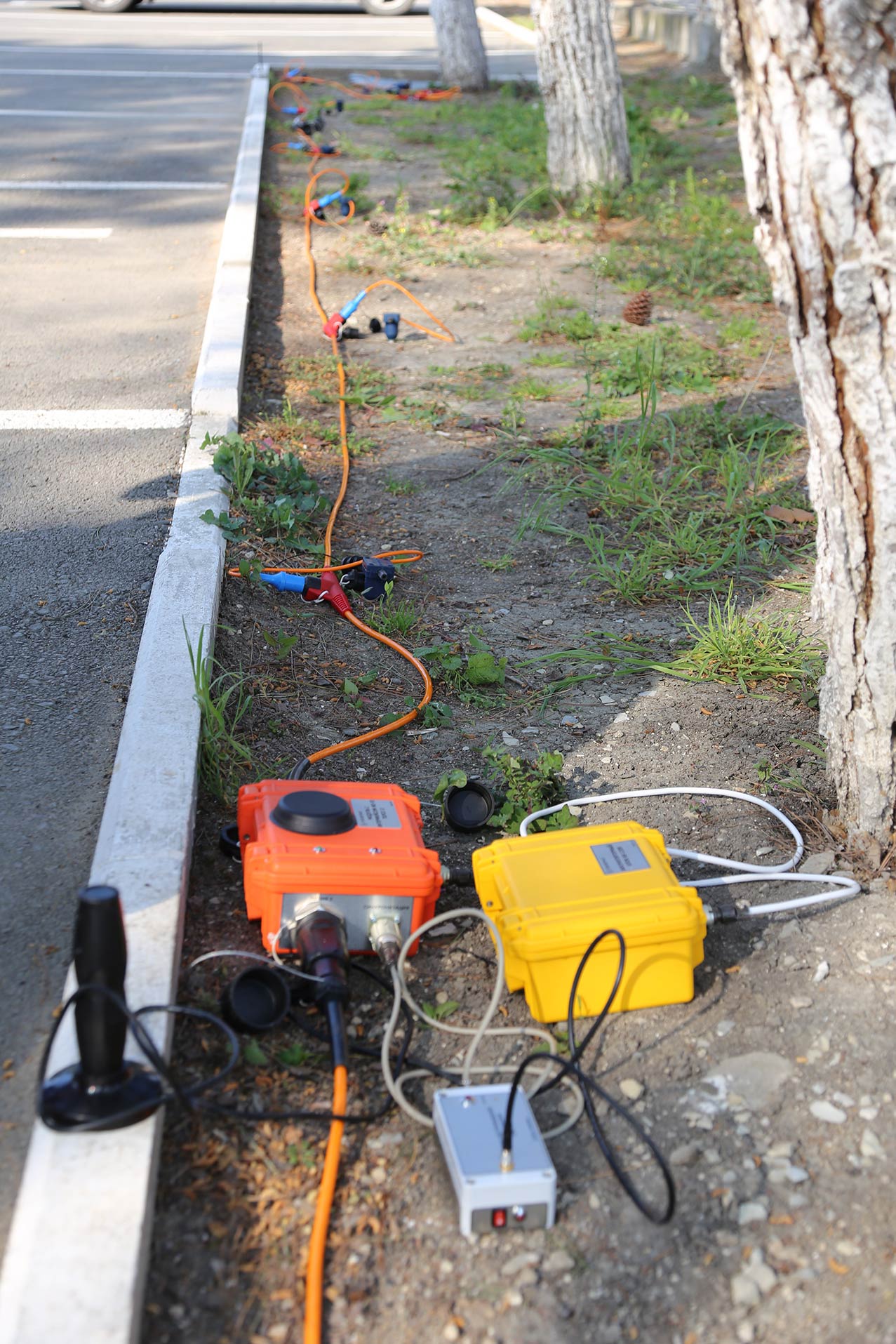

TELSS-3 – 200 белсенді каналға дейін кеңейтуге болатын кабельдік секциялар кабельными секциями арқылы қабылдағыш желіге тізбектей қосылған, төрт каналды цифрлық модульдерді пайдаланатын жеңіл телеметриялық сейсмикалық станция. Кабель бөлігінде сейсмикалық қабылдағыштарды сейсмоприемников қосуға арналған 4 қосқыш бар. Әрбір телеметриялық модуль «оң жақта» 2 және «сол жақтағы» ең жақын 2 геофонға «қызмет көрсетеді». Қабылдау желісі интерфейс модуліне қосылған, ол USB кабелі немесе Wi-Fi қосылымы (нұсқаға байланысты) арқылы оператордың ноутбукіне немесе планшетіне қосылған ноутбуку или планшету оператора.
Деректерді цифрландыру үшін телеметриялық модульдерді қолданудың арқасында сейсмикалық қабылдағыштан өлшеу арнасына дейінгі қашықтық азаяды, бұл индукцияланған кедергілерден жүйенің шуылға төзімділігін арттыруға және сейсмикалық ағынды ағындағы арналар арасындағы өзара әсерлерді азайтуға мүмкіндік береді.
TELSS-3 сейсмикалық стансасы инженерлік геофизикалық зерттеулерде, сонымен қатар учаскі қимасының жоғарғы бөлігін (ҚЖБ) зерттеуде кеңінен қолданылады. Қабылдау нүктелері (ҚН) арасындағы аралық әр түрлі телеметриялық секцияларды пайдалана отырып, бір сейсмикалық станция қажетті тереңдіктерді зерттеу үшін сейсмикалық бақылаулар жүргізуге мүмкіндік береді.
Сейсмикалық станцияның құрамы: :

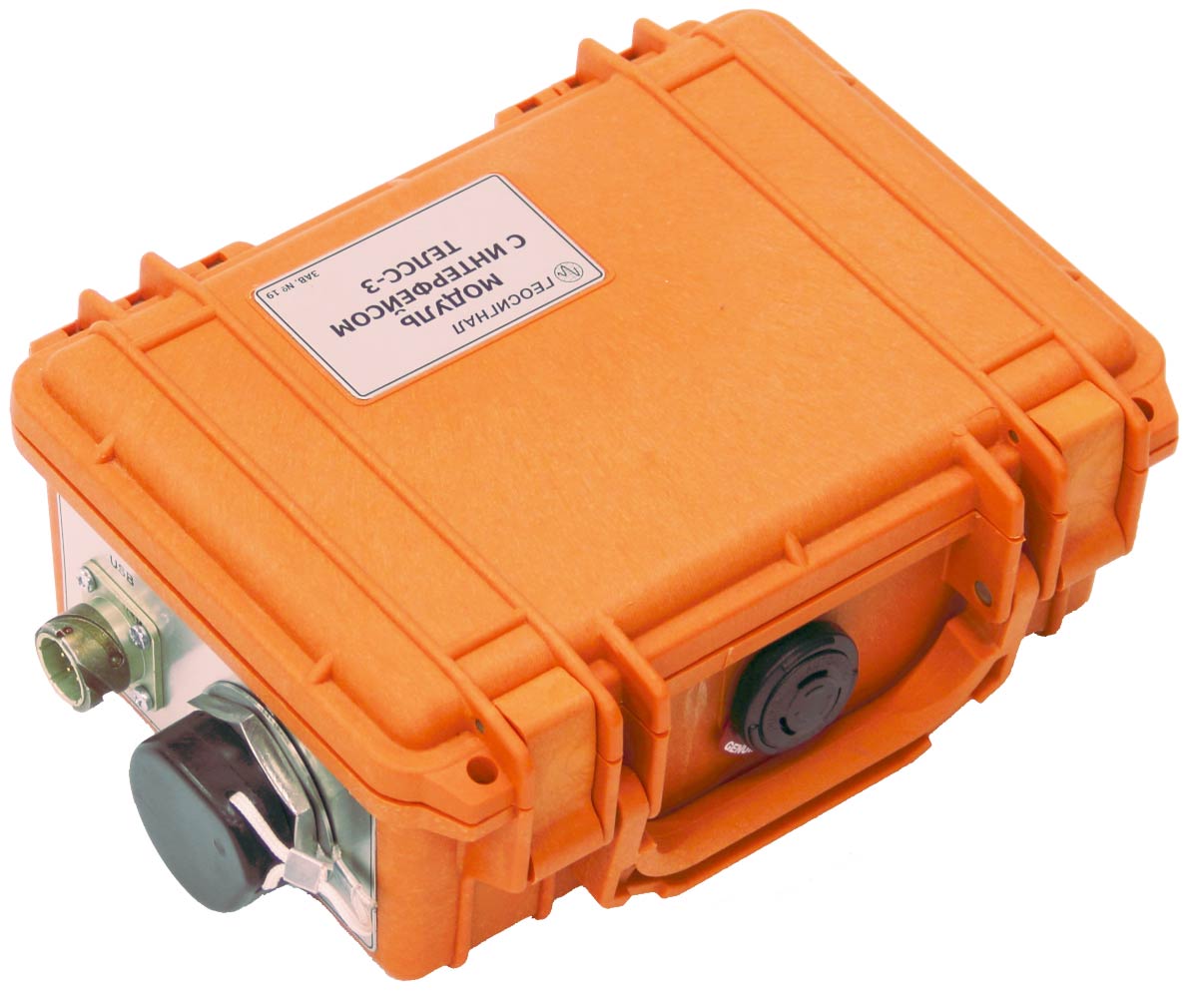

- USB немесе WiFi интерфейс модулі

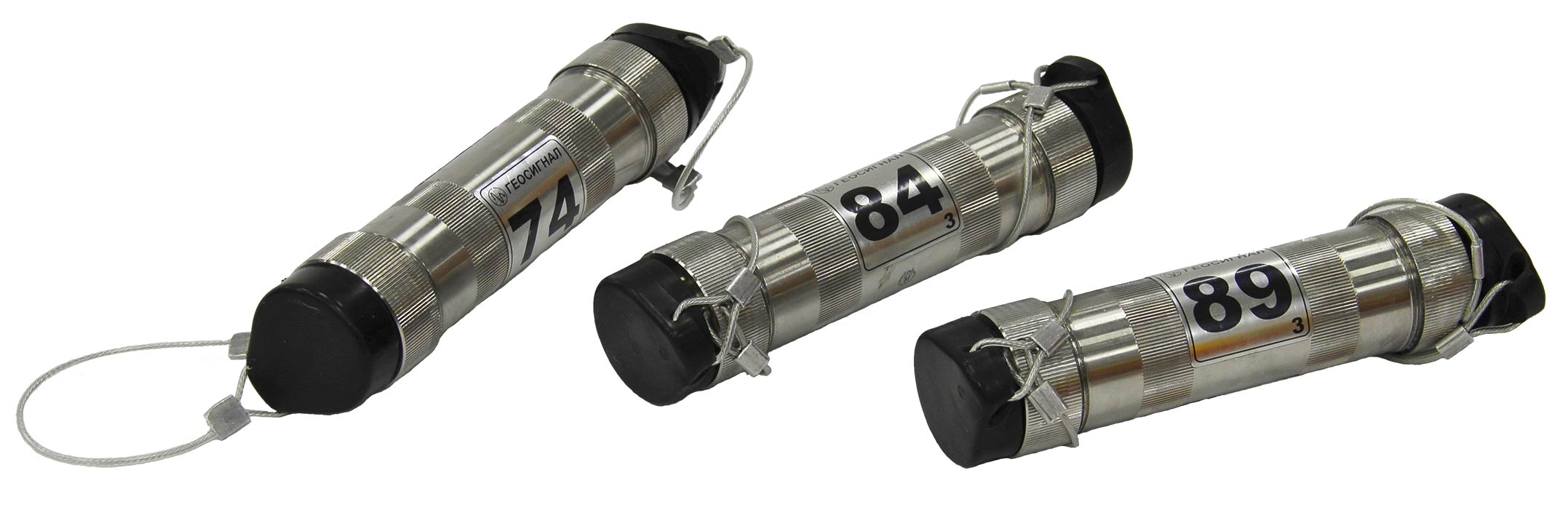

- Төрт каналды деректерді жинау модульдері

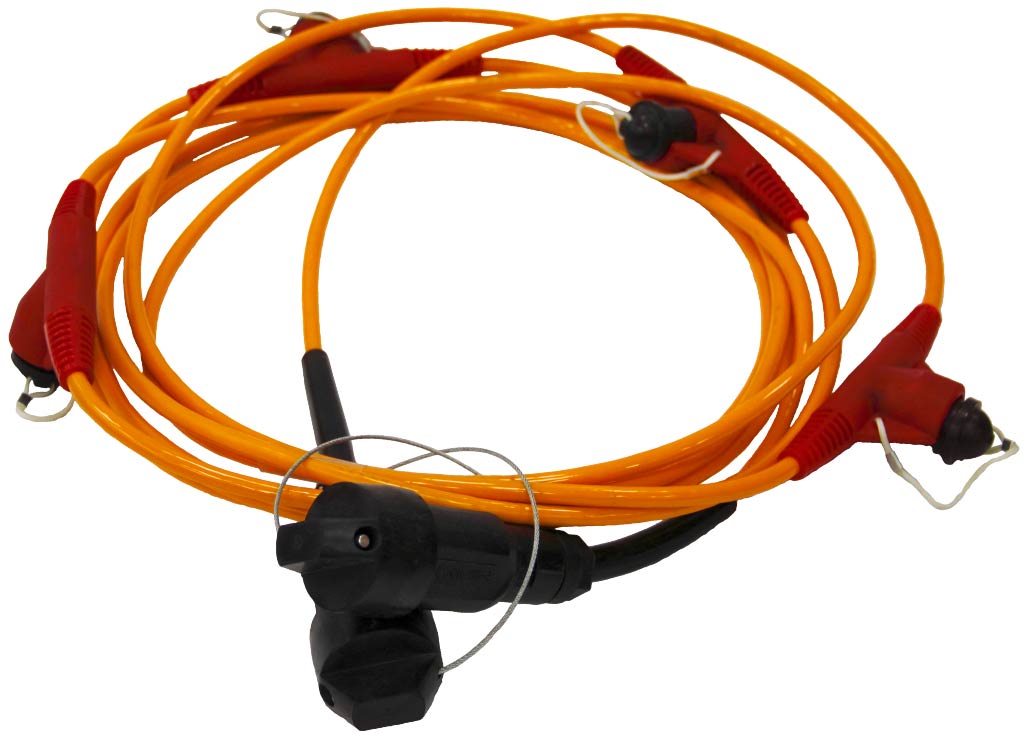

- 4 геофонға арналған қосқыштары бар кабель бөліктері
- Көлденең және тік бағытты геофондар
- Батарея жинағы
- Кабельдік жинақ: байланыс, қуат, синхрондау
- Сымды немесе сымсыз синхрондау жүйесі SBS-1
- Пайдаланушы нұсқаулығы
Қосымша жинақ:
- Қосымша батарея жинағы
- Алдын ала орнатылған бағдарламалық жасақтамасы бар оператордың ноутбугы
- Ноутбукке арналған автокөлік адаптері
- Қосалқы далалық модульдер және сейсмикалық стримерлер
- Сейсмикалық тербелістердің көздері
- Деректерді өңдеу және түсіндіру үшін лицензияланған бағдарламалық жасақтама
|
Станция типі |
телеметриялық |
|
Канал саны |
960-ға дейін |
|
Электрондық коммутатор |
- |
|
Тіркеу қызметін көрсету каналдарынның саны |
- |
|
АСТ сыйымдылығы |
32 бит |
|
Лездік динамикалық диапазон |
130 дБ |
|
Алдын ала күшейту коэффиценті |
0; 12; 24; 36 дБ |
|
Дискреттелу периоды |
0.25; 0.5; 1; 2; 4 мс |
|
Жиілік диапазоны |
0-1600 Гц |
|
Максималды жазу ұзындығы |
Бір каналға 4096 санақ |
|
Тіркеудің кешігу уақыты |
±32 санақ |
|
Минималды күшейту кезінде максималды кіріс сигналы |
±2.5 В |
|
Жазу каналының ішкі шу деңгейі |
0.08 мкВ |
|
Гармоникалық бұрмалану коэффиценті |
0.0005 % |
|
Каналдар арасындағы өзара әсерлер |
130 дБ |
|
Синфаза сигналын басу коэффиценті |
120 дБ |
|
Борттық кешеннің қуат тұтынуы |
- |
|
Тұтыну қуаты |
0.15 Вт/канал |
|
Қуат жүйесі: ішкі батарея |
- |
|
Қуат жүйесі: сыртқы батарея |
12-30 В |
|
Қуат жүйесі: айнымалы ток желісі |
- |
|
Ішкі батареядан жұмыс істеу ұзақтығы |
- |
|
Борттық кешеннің жұмыс температруасы |
-40 ÷ +70 С° |
|
Борттық кешеннің массасы |
<1.6 кг |
|
Борттық кешеннің өлшемдері |
306х166х90 мм |
|
Басқару |
ноутбук/планшет |
|
Деректерді жіберу интерфейсі |
USB / Ethernet / Wi-Fi |
|
Кепіл |
36 ай |
|
Далалық модульдің өлшемдері |
170х40 (ұзындығы х диаметрі), мм |
|
Количество каналов в модуле |
4 |
|
Сілтемедегі модульдердің саны |
1 |
|
Модульдердің өзара арақашықтығы |
ерікті |
|
Модуль кернеуі |
- |
|
Модульдің қуат тұтынуы |
0.15 Вт/канал |
|
Модульдің жұмыс температурасы |
-40 ÷ 70 С° |
|
Модульдің салмағы |
0.5 (4 канал, геофонсыз модуль), кг |
