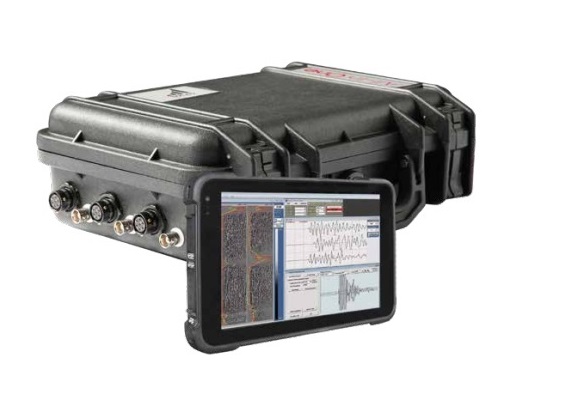

All-in One – бұзылмайтын тексеруге арналған ультрадыбыстық, әмбебап жабдық жиынтығы

All-in One – тіркеу блогы және арнайы пьезоэлектрлік датчиктері бар сейсмикалық жабдықтың қолдануға оңай жиынтығы. All-in One кең ауқымды мәселелерді шешу үшін қолданылады:

• Қада жағдайын бақылау (қада тұтастығын тексеру)
• Құрылыс құрылымдарын, сәулет ескерткіштерін және ағаштарды ультрадыбыстық томографиялық сканерлеу
• Бетон іргетастардың, жердегі қабырғалардың, бөгеттердің және т.б. тұтастығын бұзбайтын сынау.
• Топырақтың шоғырлануын бақылау
• Әр түрлі конструкциядағы қадаларды ультрадыбыстық көлденең сейсмикалық сканерлеу
• Тау жыныстарының үлгілерін ультрадыбыстық зертханалық сынау

Дыбыстың таралу жылдамдығы - ортаның серпімділік қасиетіне байланысты екені белгілі. Зерттелетін объектіде ультрадыбыстық импульстердің жүру уақытын өлшеу материалды бұзбайтын тексеруге мүмкіндік береді: оның беріктігін, біртектілік дәрежесін, сондай-ақ ондағы жарықтар немесе қуыстардың болуын бағалау.

All-in One кешені бойлық (P) толқындардың таралу уақытын жоғары дәлдікпен өлшеуге қабілетті және сапаны бақылау үшін Wi-Fi арқылы қосылған планшет немесе ДК экранында нақты сигнал форматы көрсетіледі. Көздің және қабылдағыштардың әртүрлі салыстырмалы орналасуымен бақылауларды жүзеге асыруға болады: зерттелетін объектінің бір жағында, қарама-қарсы жағында және аралас нұсқасы.

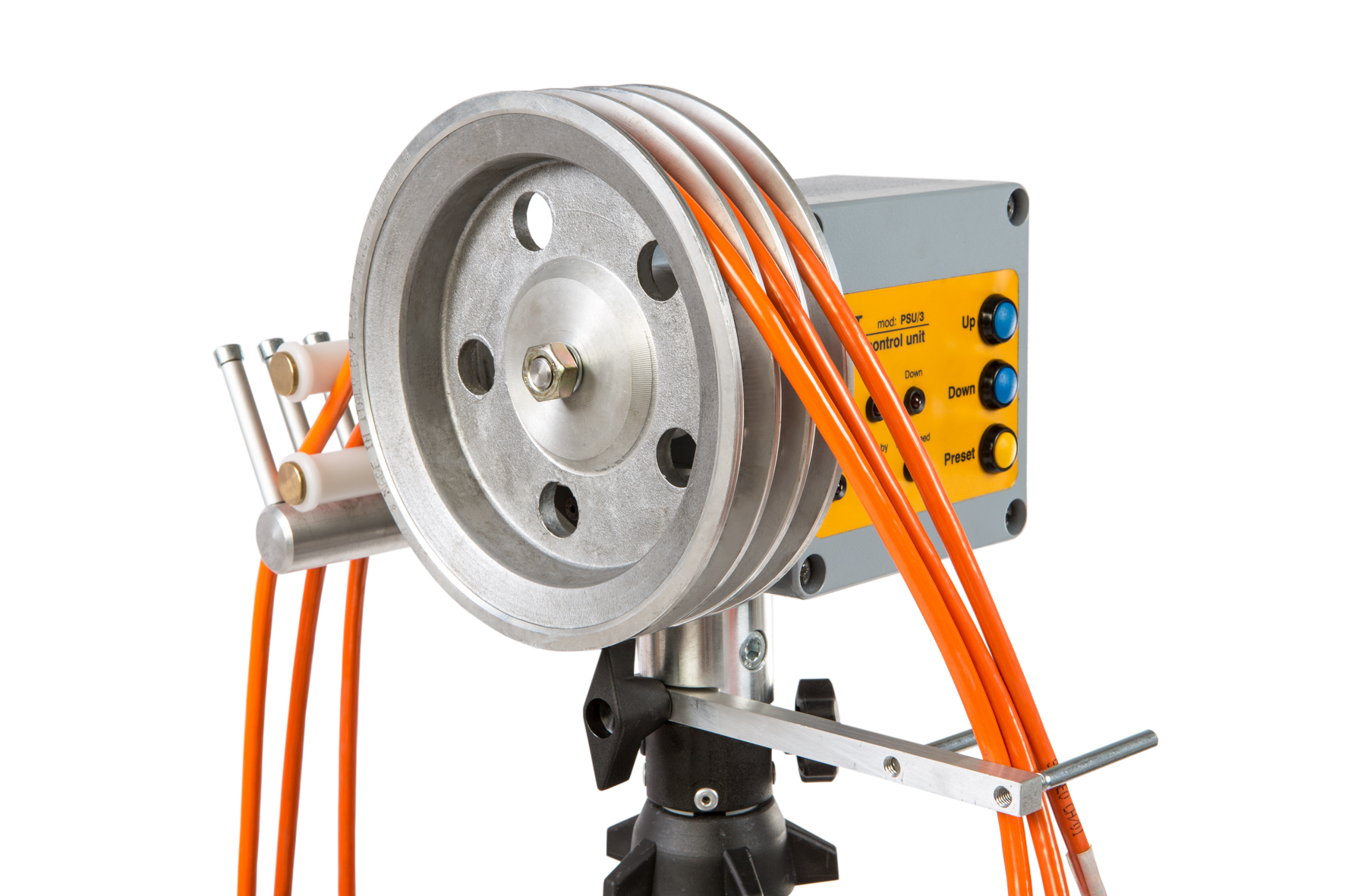

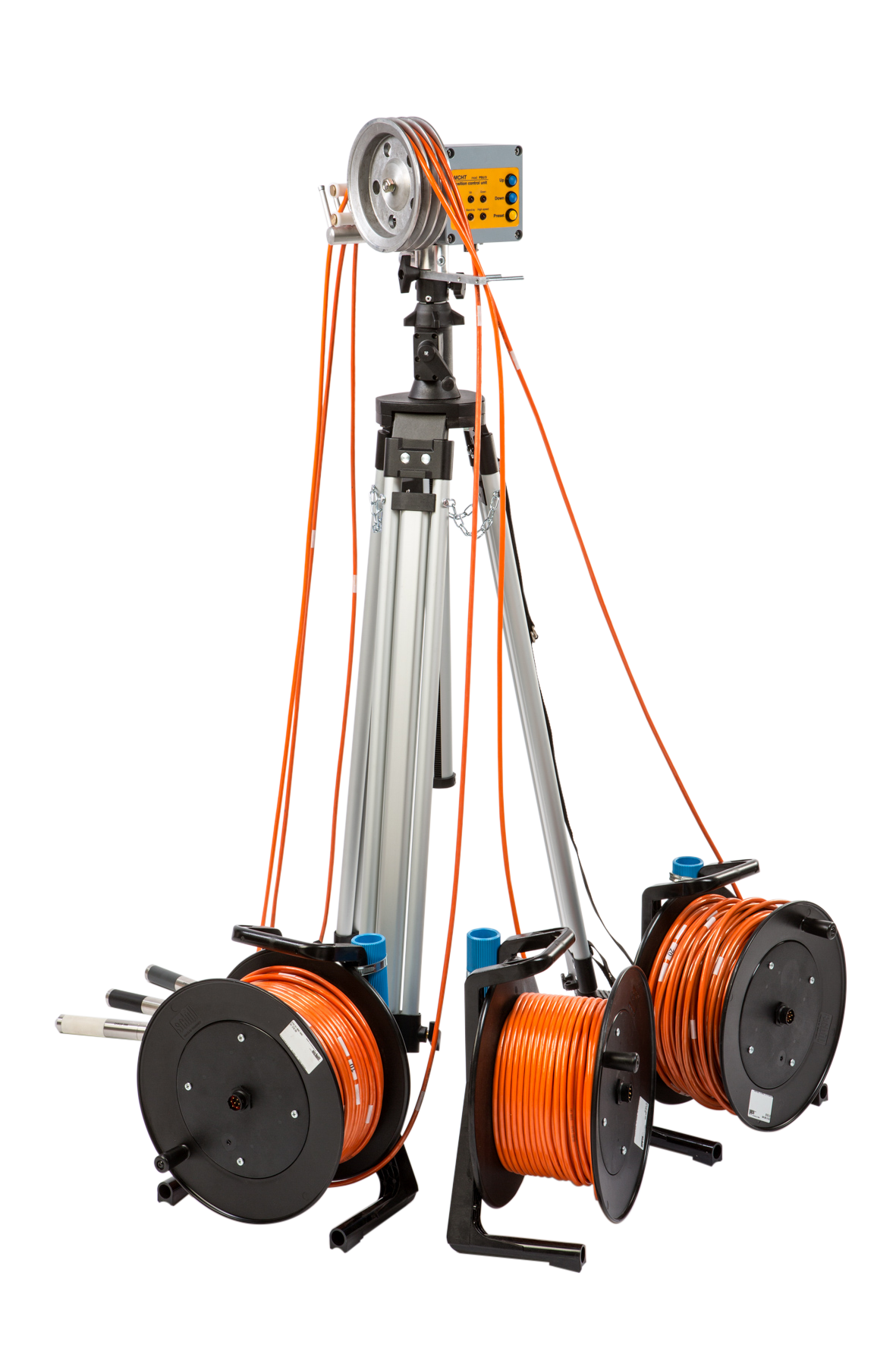

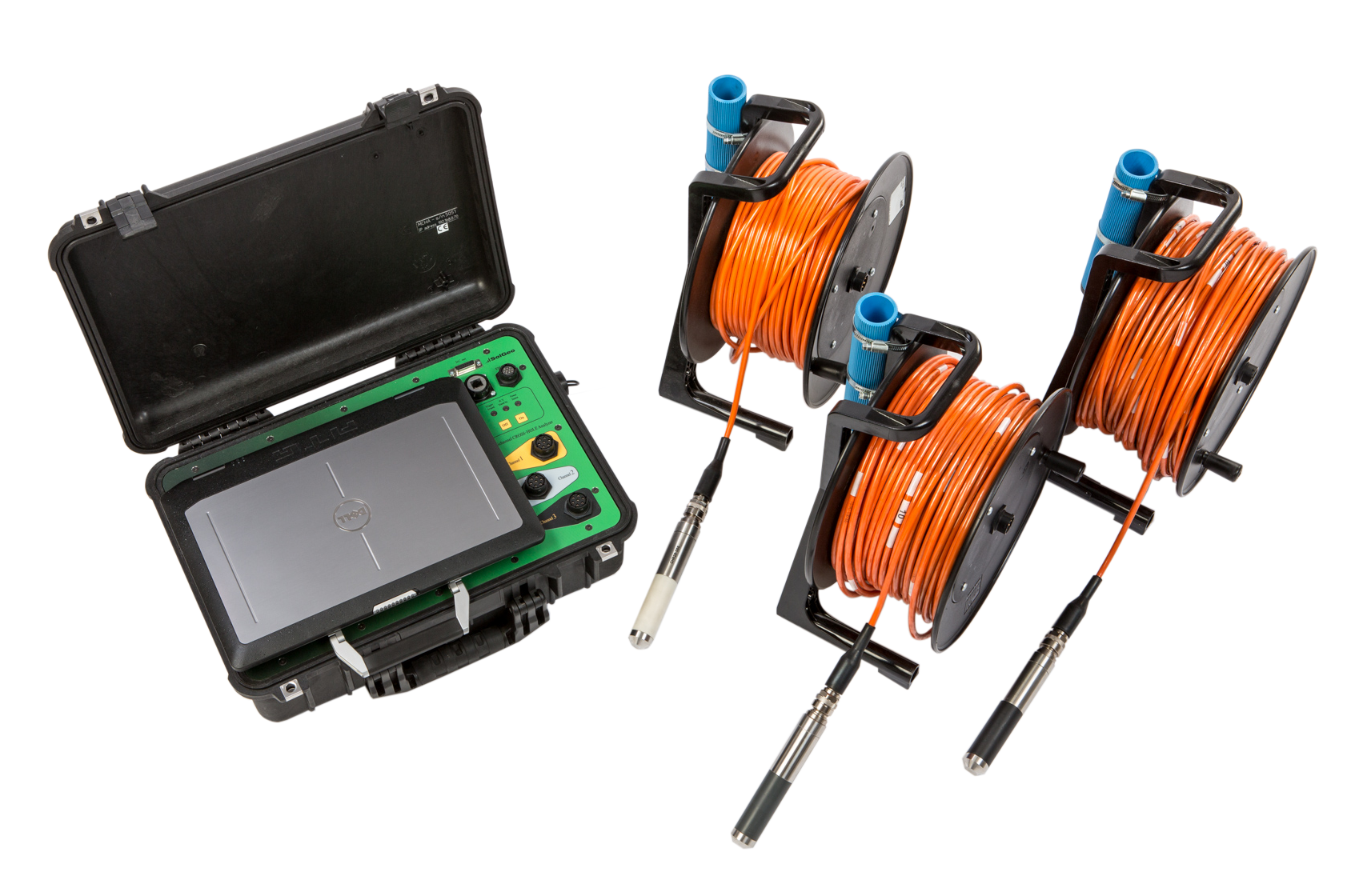

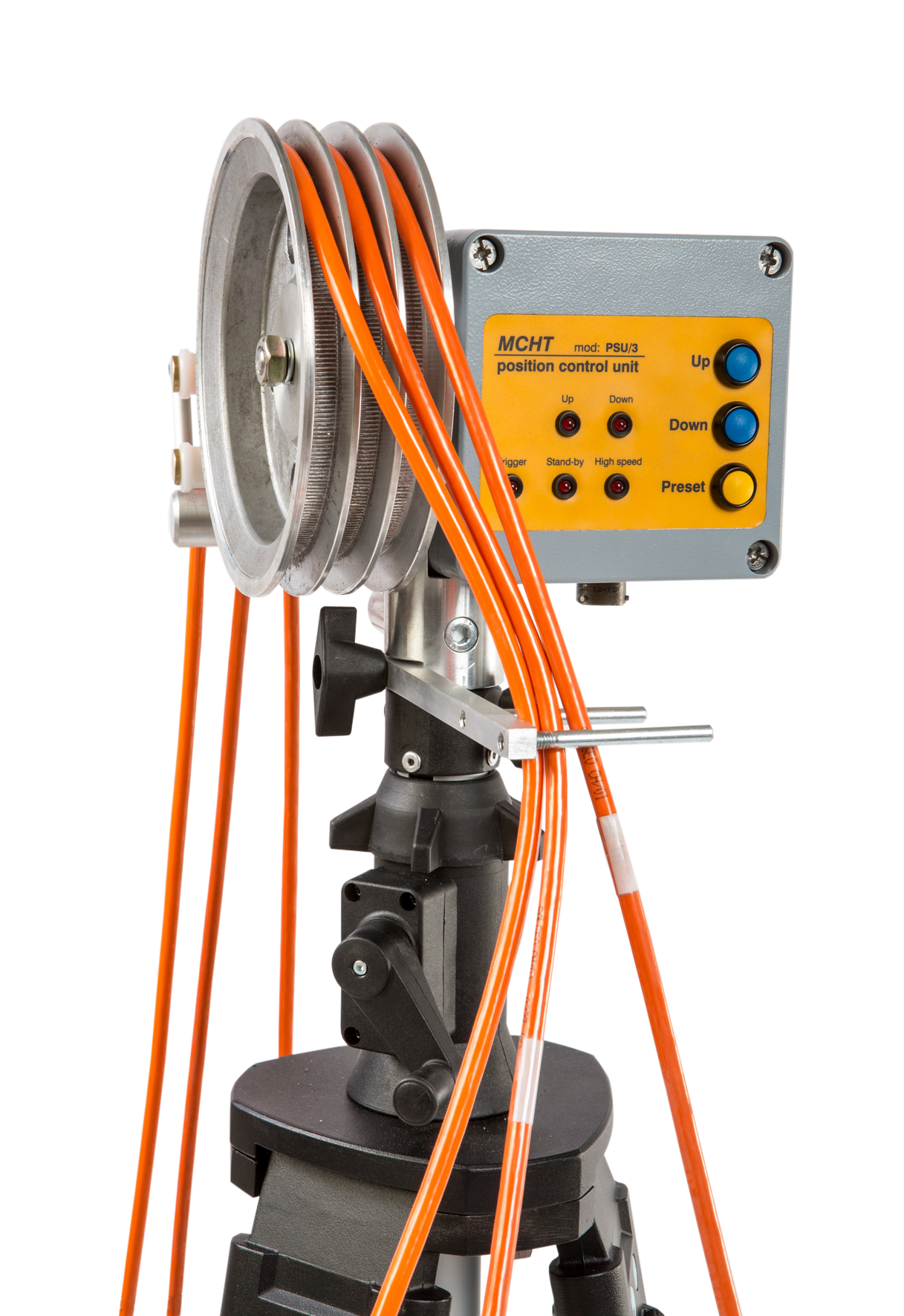

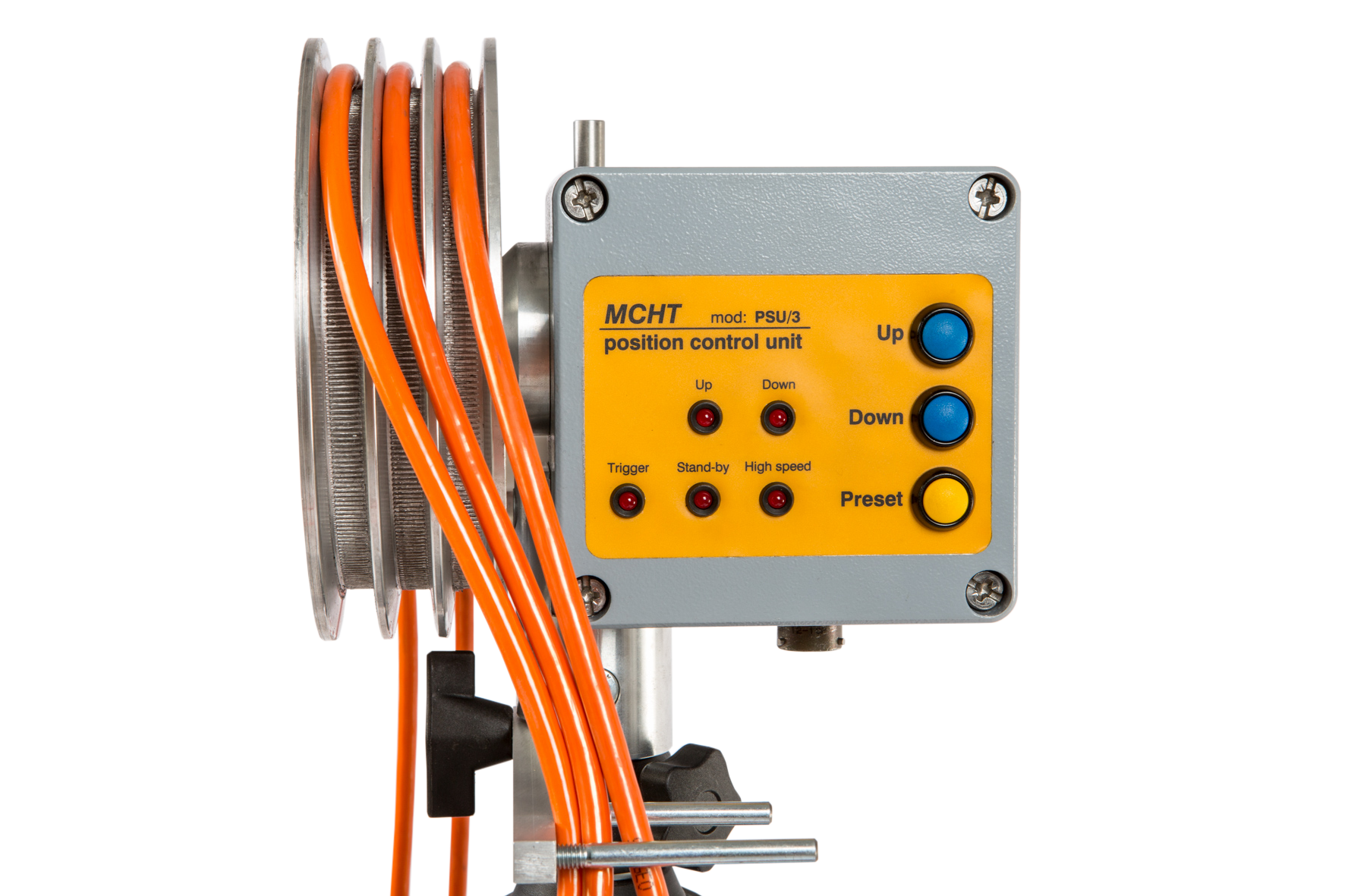

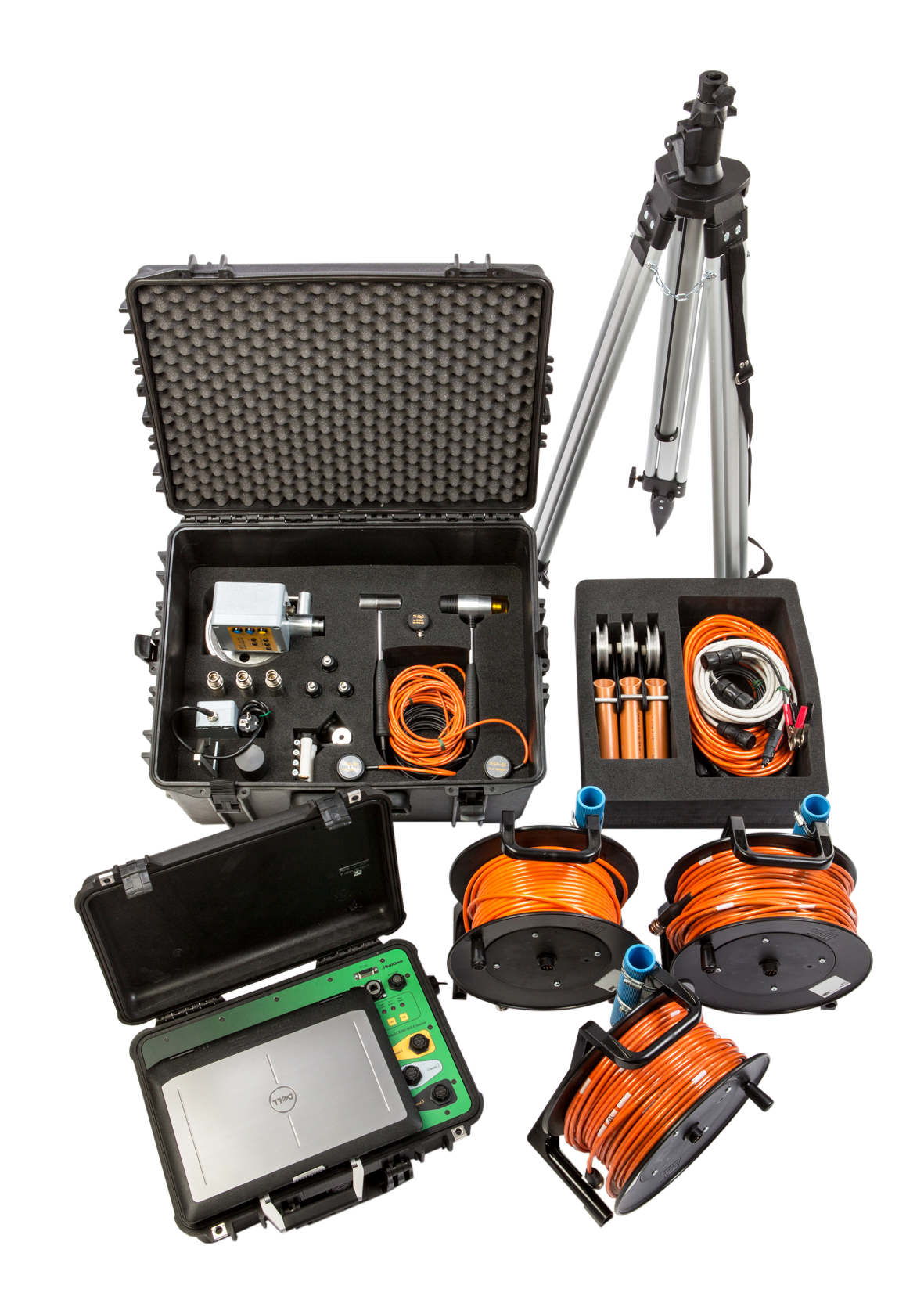

1) MCHA - ASTM D6760-16 стандартына сәйкес қада іргетасын, топырақ қабырғаларын, бетон бөгеттерін және басқа ұқсас объектілерді көлденең саңылауларды ультрадыбыстық сынау үшін қолданылады. Пакетке мамандандырылған ұңғымалы пьезоэлектрлік модульдер жиынтығы кіреді: қабылдау, шығару және таңдау бойынша біріктірілген қабылдау-шығару. Өзінің максималды конфигурациясында жүйе үш көз-қабылдағыш жұбында бір уақытта өлшеуге мүмкіндік береді, бұл деректерді жинау уақытын күрт қысқартады. Тапсырыс үшін 50 немесе 80 кГц жиіліктегі модульдер қол жетімді. Жоғары қуатты эмитенттер мен белсенді пьезоэлектрлік қабылдағыштар 3 м-ден астам қашықтықта орналасқан ұңғымаларда өлшеу жүргізуге мүмкіндік береді.

2) P.I.T - жаңғырық сигналының көмегімен қадалардың ұзындығы мен үздіксіздігін өлшеуге арналған. Шетелдік әдебиеттерде бұл әдіс қадалардың тұтастығын тексеру деп аталады және ASTM D5882-16 халықаралық салалық стандартымен сипатталған.

• Зарядтағыш және сымдар жинағы бар барлығы бір жерде тіркеу құрылғысы

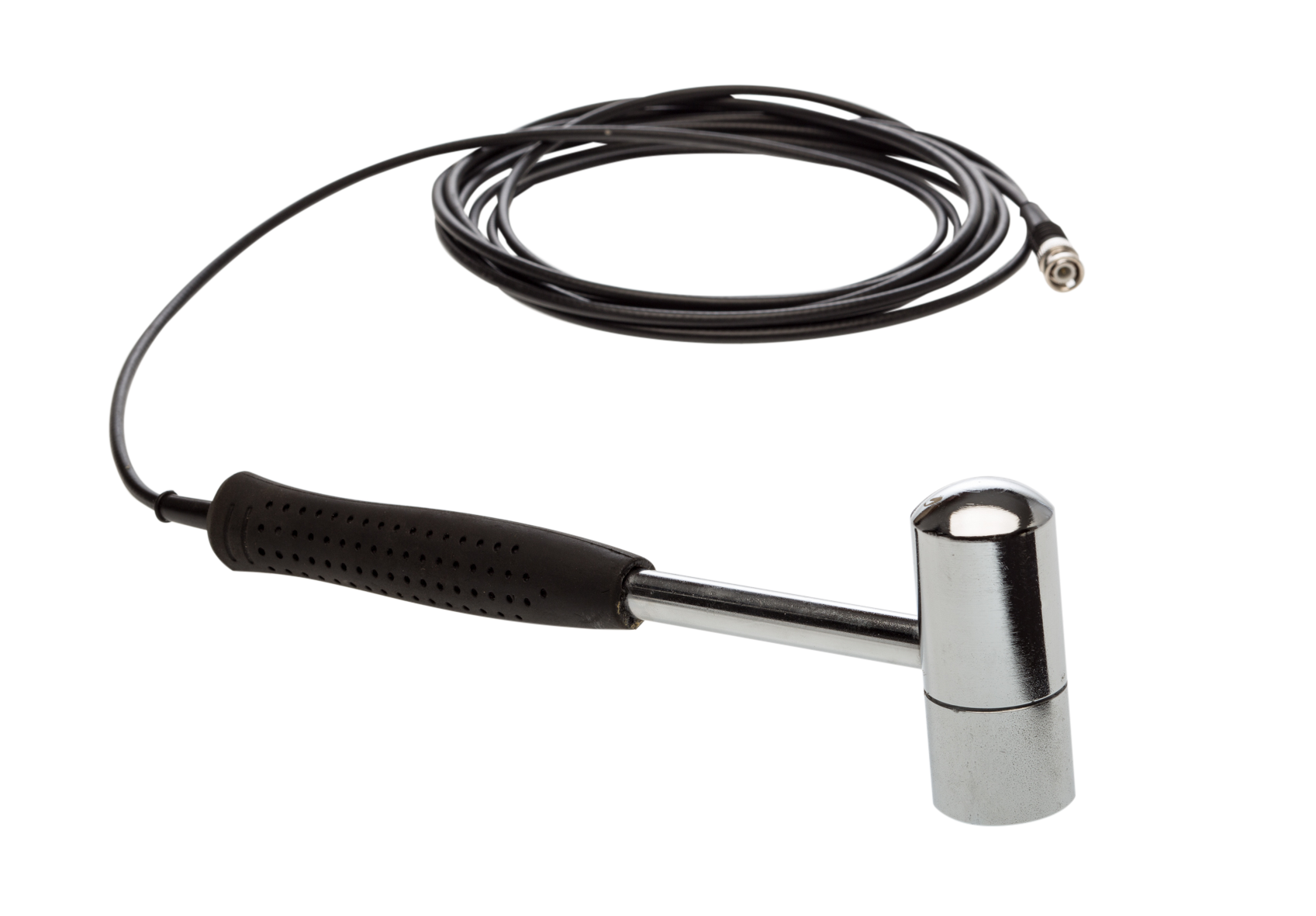

• Кіріктірілген соққы сенсоры бар HAMMER балғасы
• Акселерометр
• Тасымалдау сумкасы
• PPS бағдарламалық құралы
• Қосымша: планшеттік компьютер

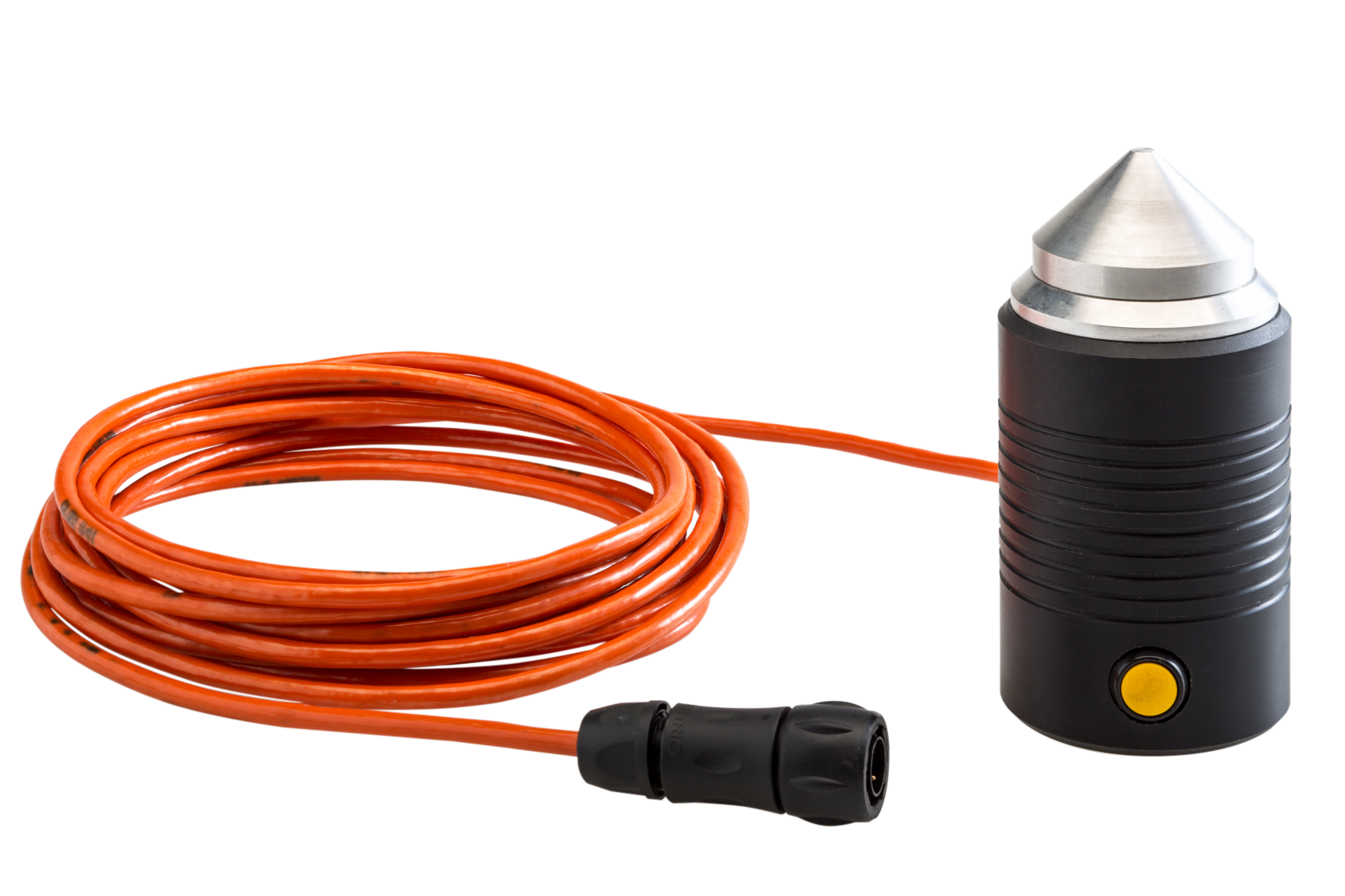

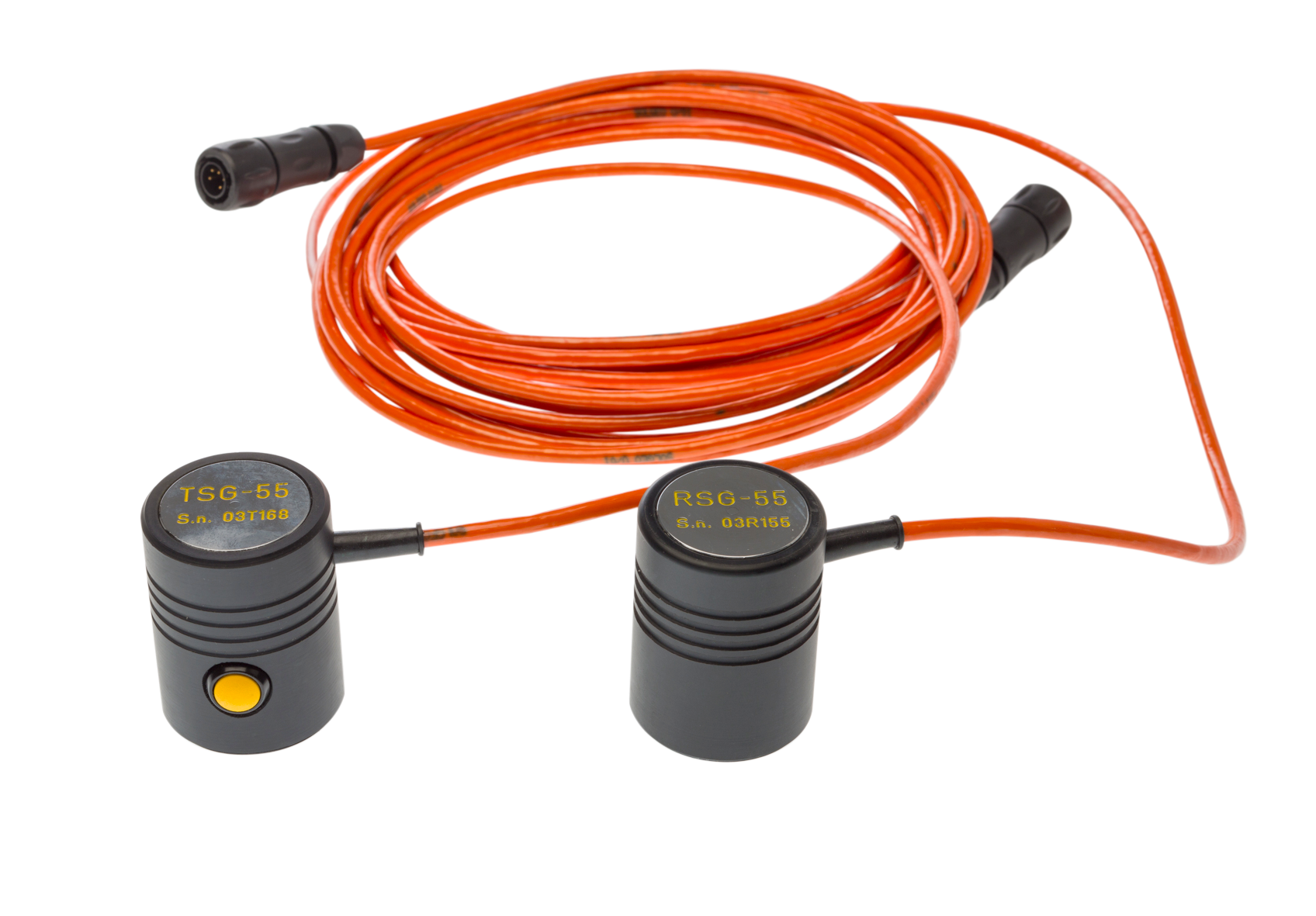

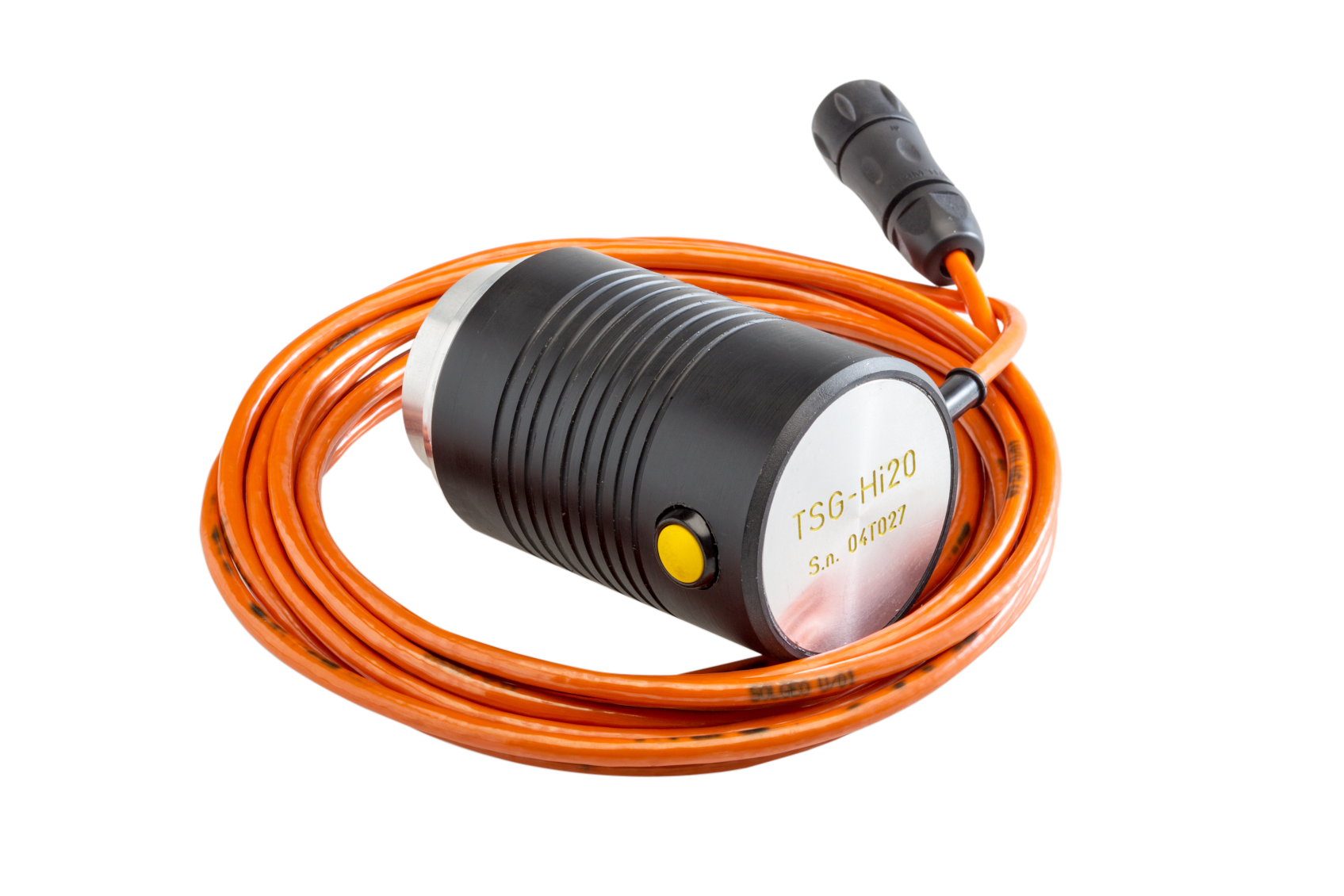

3) CONTACT – көпір тіректеріндегі, қабырғалардағы, бағаналардағы, мүсіндердегі, ағаштардағы, тау жыныстарының үлгілері, пластмассалар, шайырлар және басқа да объектілердегі ультрадыбыстық сканерлеуге және бұзушылықтарды анықтауға арналған. Пакетке пьезокерамикалық көздер мен 20 немесе 55 кГц жиіліктегі қабылдағыштар кіреді. Пьезоэлектрлік эмитенттің энергиясы жеткіліксіз болған жағдайда, кірістірілген соққы сенсоры бар балғаны қолдануға болады. Жинақ UNI EN 12504-4 және ASTM C597-16 стандарттарына сәйкес келеді және визуализация мен деректерді өңдеуге арналған бағдарламалық құралды қамтиды.

• Зарядтағыш және сымдар жинағы бар барлығы бір жерде тіркеу құрылғысы
• Ультрадыбыстық эмитент
• Қосымша: кіріктірілген соққы сенсоры бар балға
• Жоғары сезімтал белсенді пьезоэлектрлік қабылдағыш - 1 немесе 2 дана.
• Тасымалдау сөмкесі
• Сынақ үлгісі (ПВХ цилиндрі)
• CONTACT-APP бағдарламалық құралы
• aTom бағдарламалық құралы
• Қосымша: планшеттік компьютер
