Көп деңгейлі ұңғымалы 3С сейсмикалық механикаландырылған қысқышы бар GStreamer-E зонды

GStreamer-E – әр модульге орнатылған редуктор қозғалтқышымен басқарылатын қысқыш тұтқалары бар ұңғымадағы көп деңгейлі 3С сейсмикалық зонд. Зондтар 1000 м тереңдікке дейінгі құрғақ және су толтырылған ұңғымаларда сейсмикалық каротажды, ВСП немесе МСП тиімді орындау үшін қолданылады.Әр зондтың қысымын жеке бақылау ұңғымадағы орнату әдісімен бірге кернеуді жоюға мүмкіндік береді. модульаралық кабель секцияларын және сол арқылы оның бойындағы акустикалық байланысты жояды. Басқарылатын қысқыш жүйені қапталған және ашық ұңғымаларда да пайдалануға мүмкіндік береді. Бір кабельдік желідегі 3С модульдерінің саны 1, 4 немесе 8 дана болуы мүмкін.

Әрбір модульде сезімтал элементтер ретінде табиғи жиілігі 12 Гц немесе 20 Гц болатын шағын өлшемді ортогональды орналасқан үш жұп геофондар пайдаланылады. Сигналдарды жазу кез келген стандартты сызықтық сейсмикалық станцияның көмегімен жүзеге асырылады. Сұраныс бойынша зондтар төменгі жиілікті сенсорлармен жабдықталуы мүмкін, бірақ бұл олардың өлшемін сәл арттырады.

Пайдаланушының қалауы бойынша GStreamer-E басқару сейсмикалық қабылдағышқа кранмен жабдықталуы мүмкін, оны пайдалану ВСП кезінде көз мен сейсмикалық станция арасындағы синхрондау қателерін жояды және интервалдық жылдамдықтарды анықтау дәлдігін арттырады.

GStreamer-E ұңғыманың ығысу толқынының эмитенті SHock және Jack жинақтағыш құрылғысымен бірге құрғақ және су толтырылған ұңғымаларда олардың арасындағы қашықтық 30 метрге дейін P және S толқындарын тіркей отырып, көп толқынды бақылауларды жүргізуге мүмкіндік береді. Pulse ұңғыма ұшқынын пайдаланған кезде ұңғымалар арасындағы қашықтықты айтарлықтай арттыруға болады. МСП технологиясының сипаттамасын біздің мақалалардан табуға болады (1, 2).

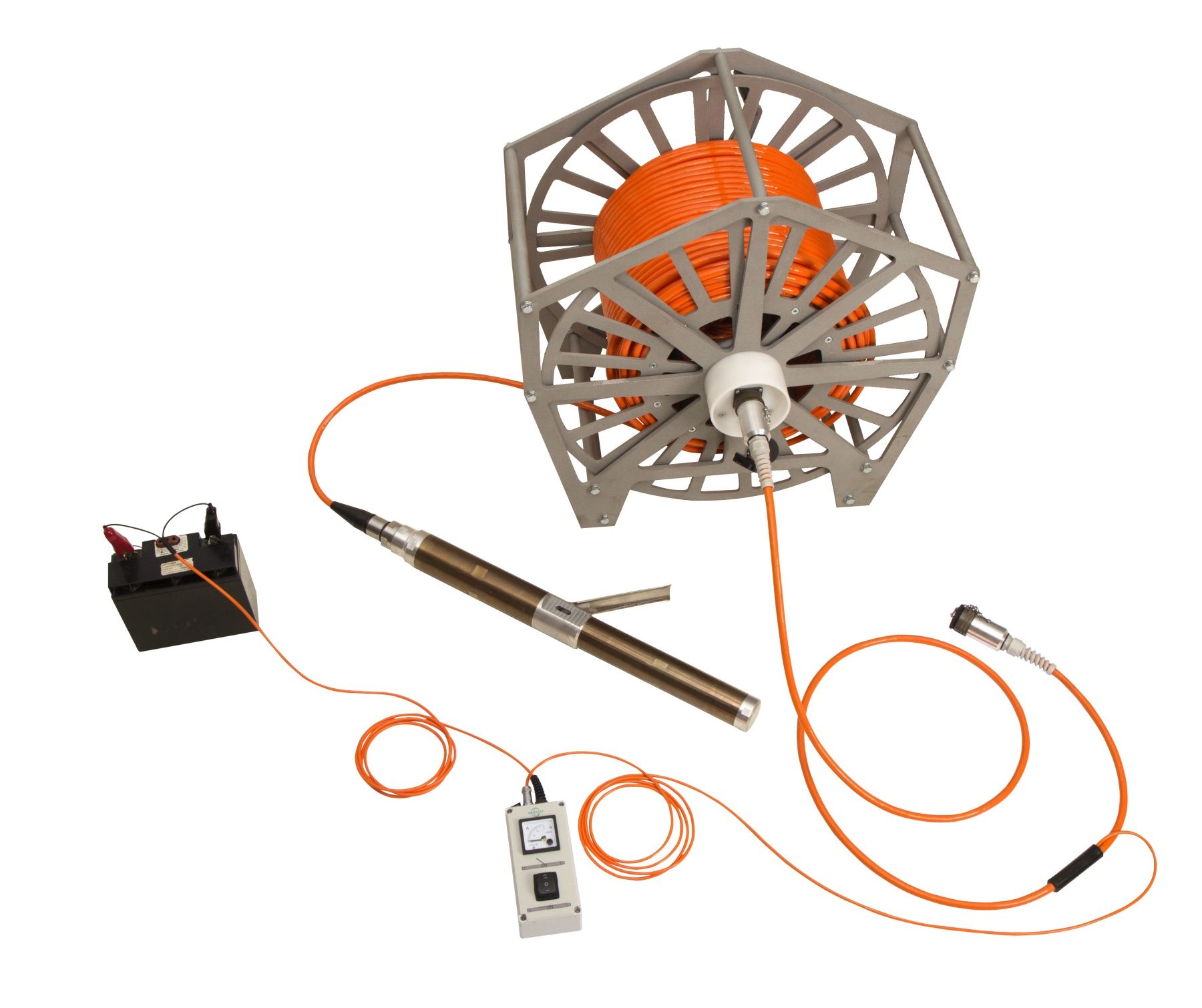

GStreamer-E көп деңгейлі зонд жылжымалы контактімен жабдықталған мамандандырылған катушкамен қамтамасыз етілуі мүмкін. Терең ұңғымаларда жұмыстың ыңғайлылығы мен қауіпсіздігі мамандандырылған лебедкаларды BGW және BGW light қолдану арқылы қамтамасыз етіледі. .

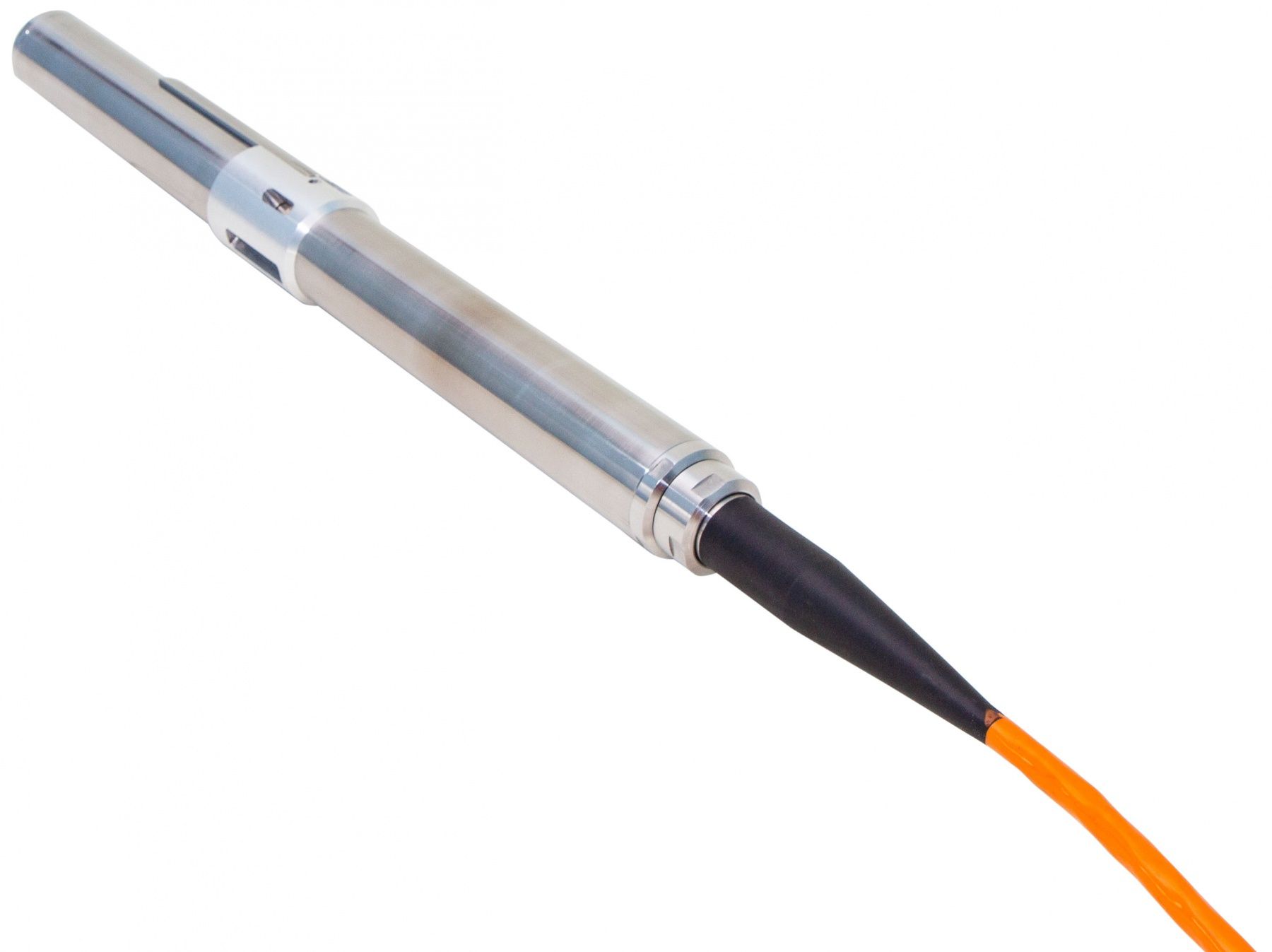

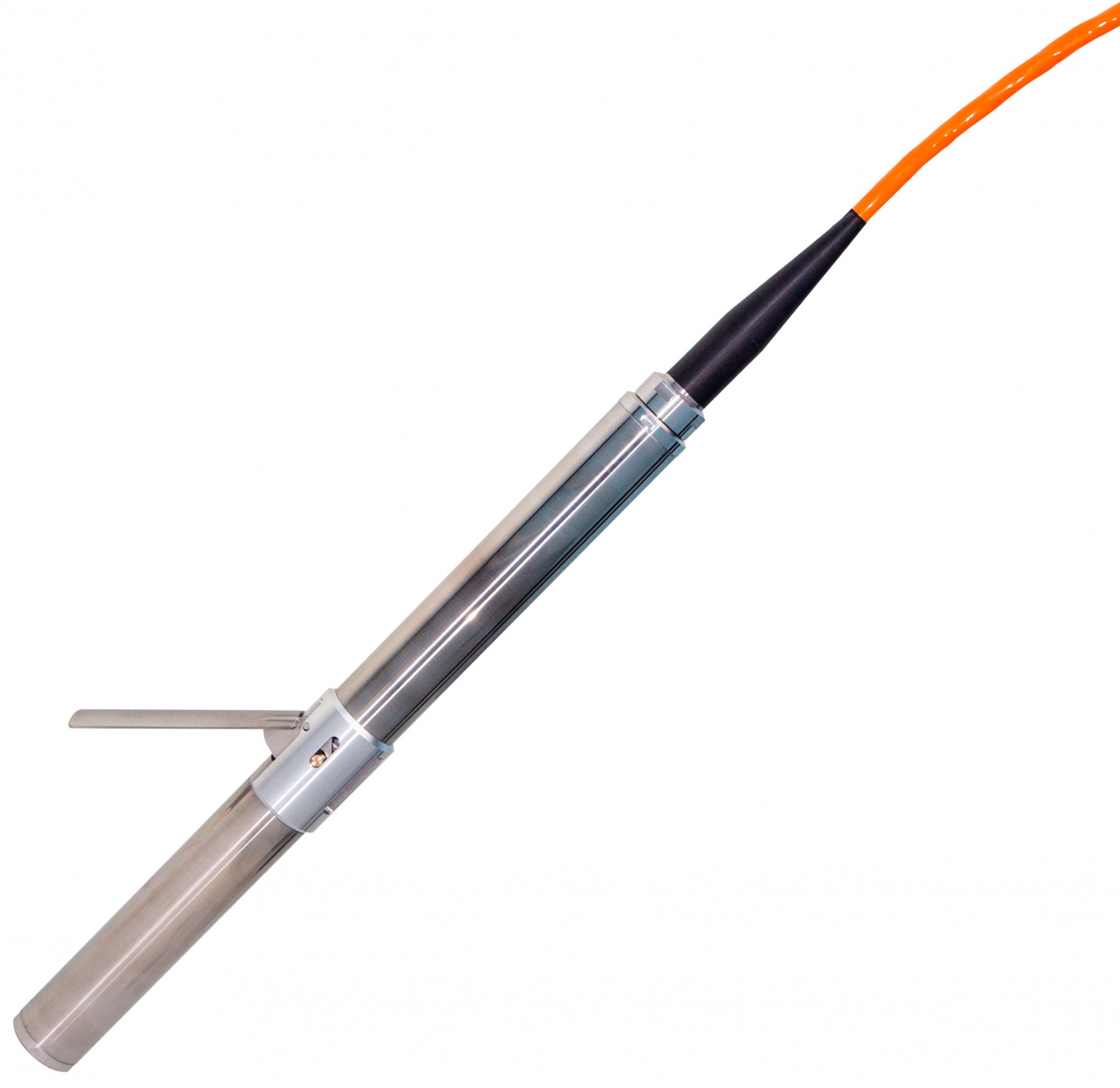

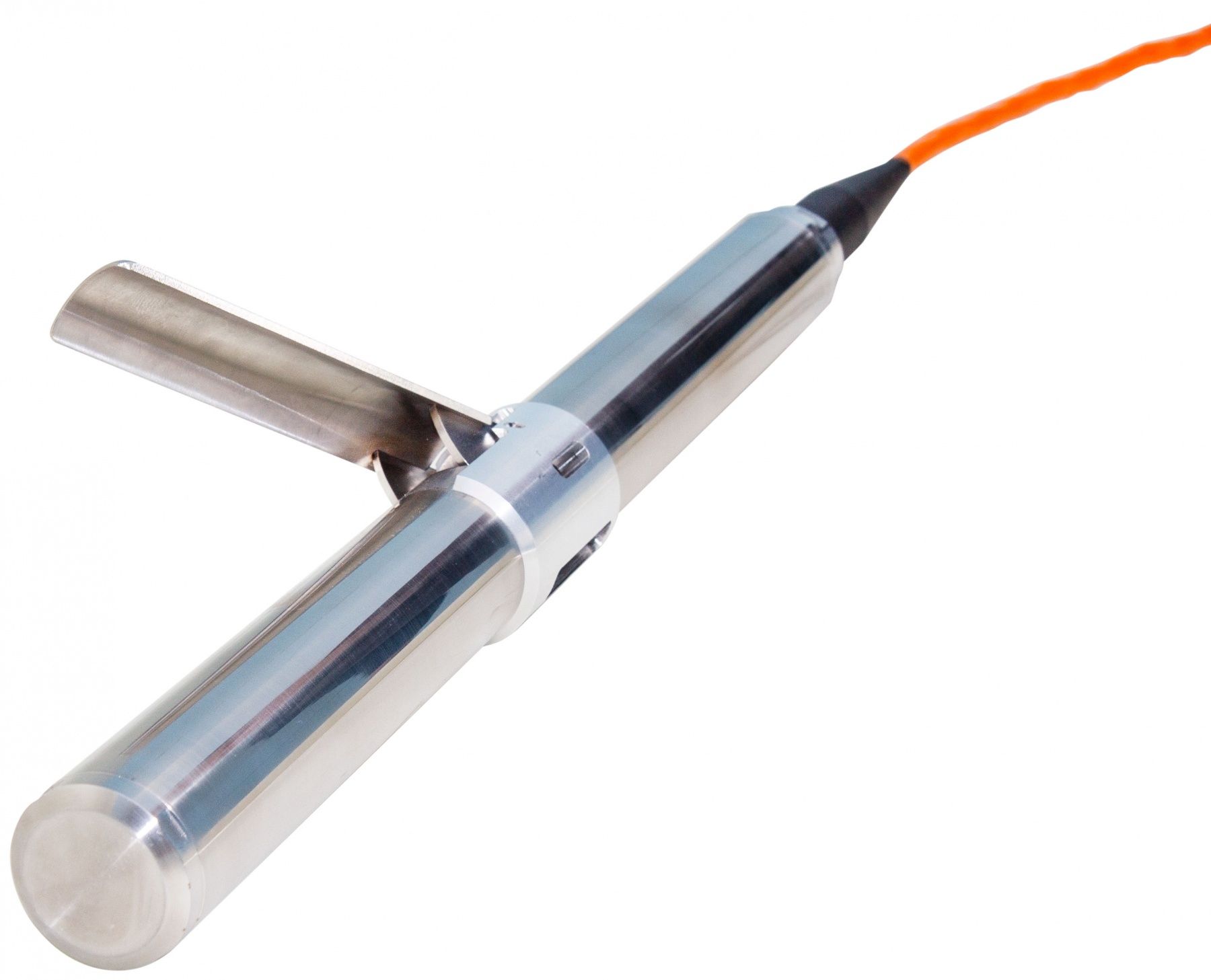

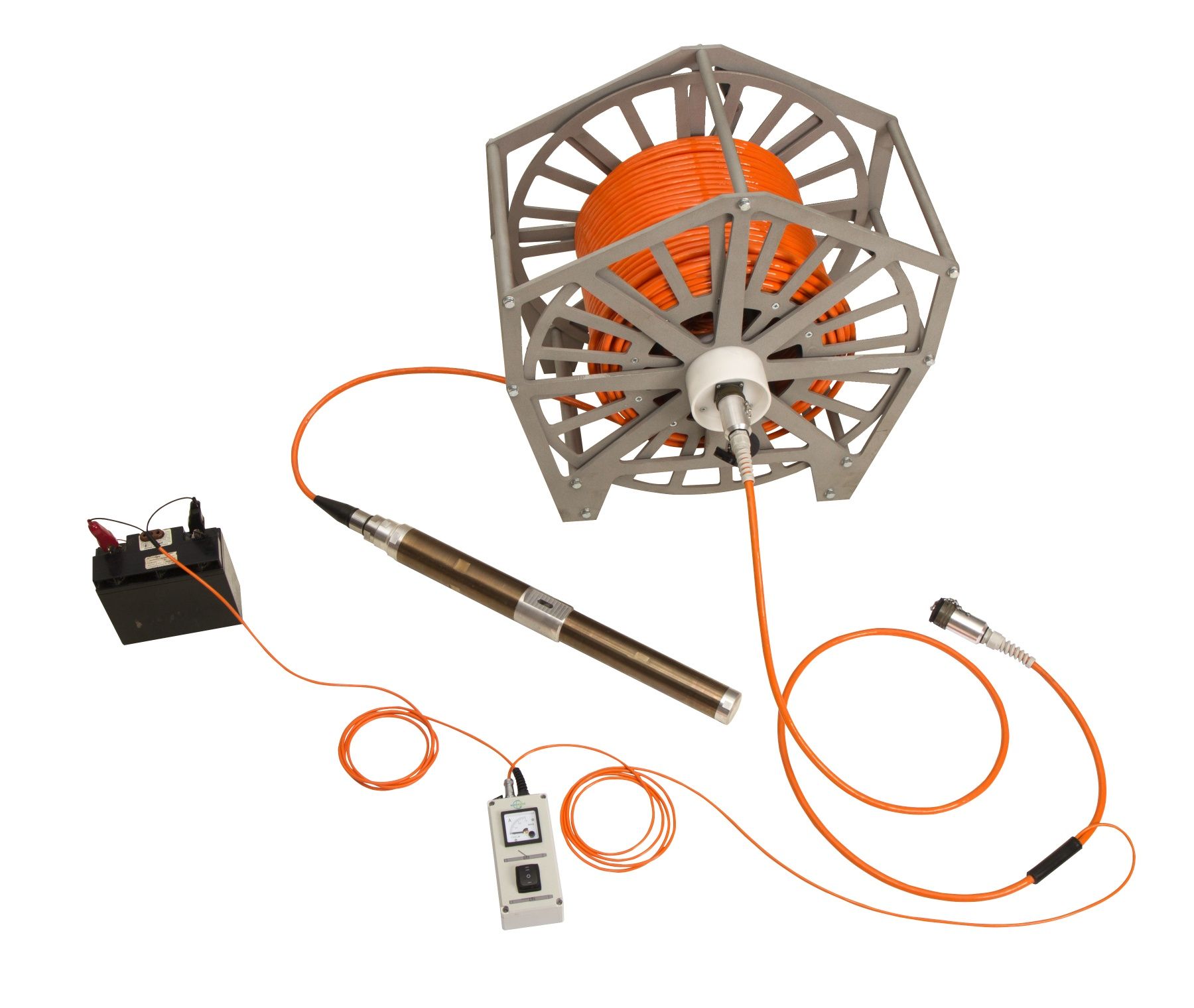

• Кабельдегі GStreamer-E зонд

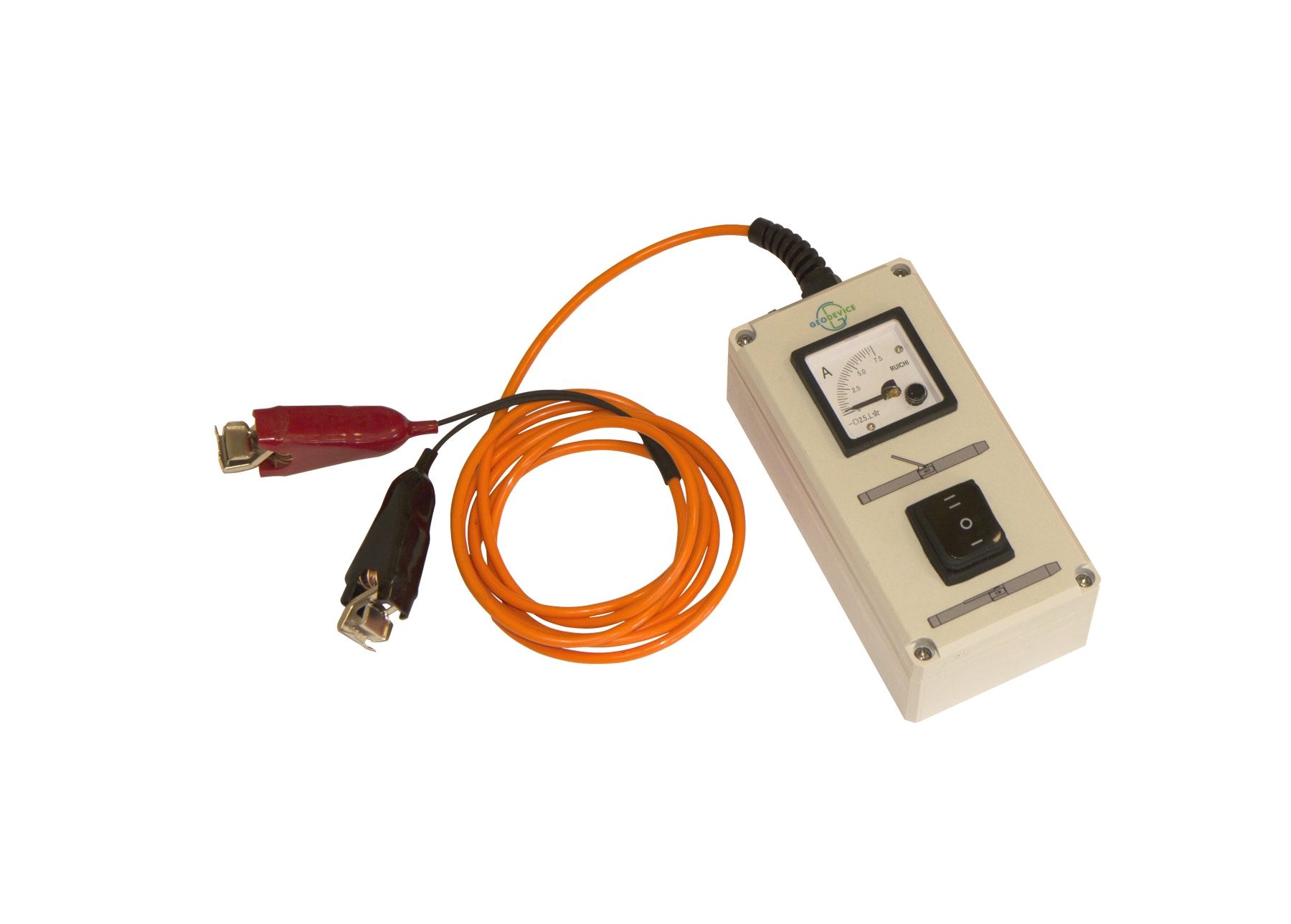

• Бір арналы қысқышты басқару тақтасы

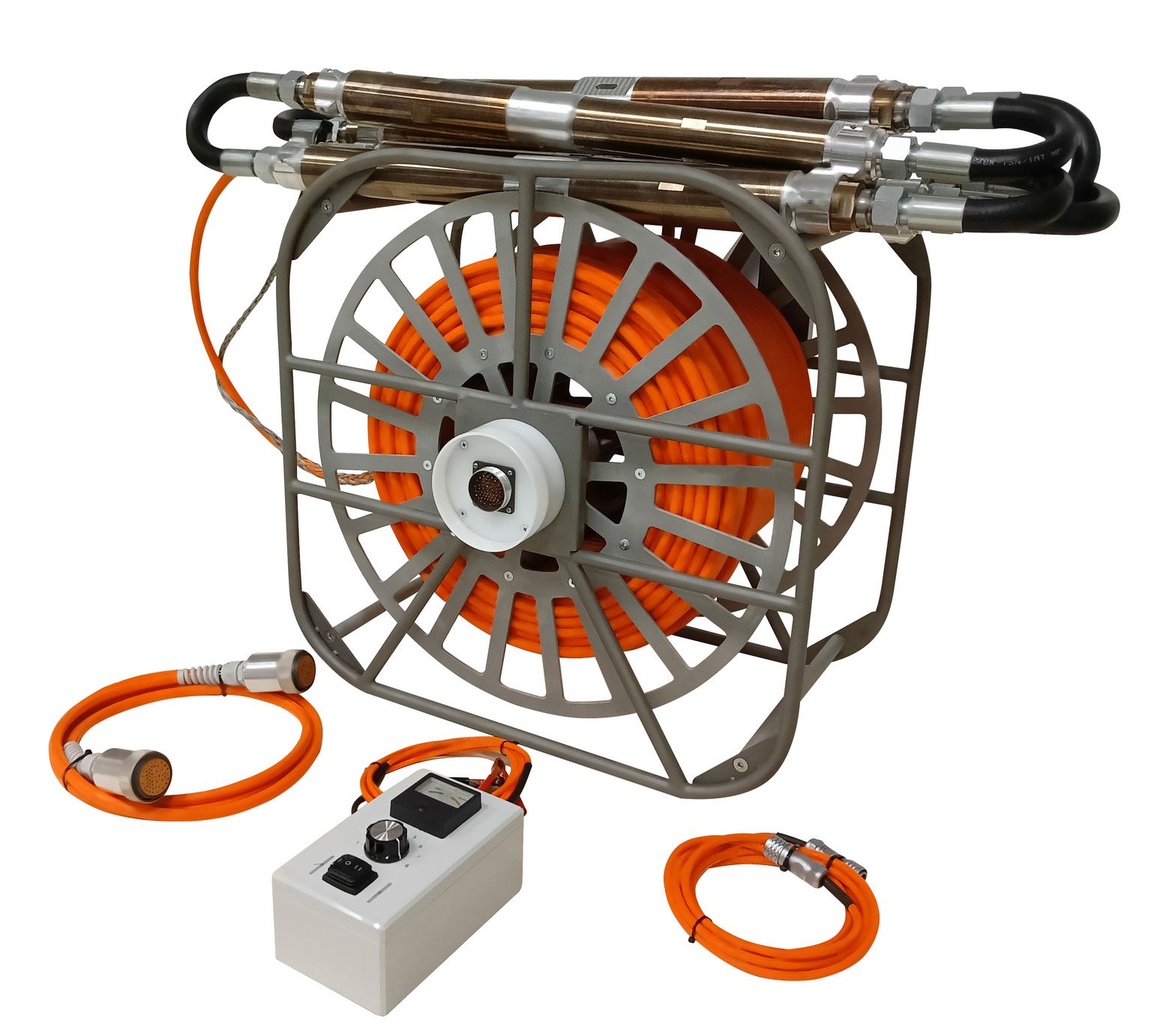

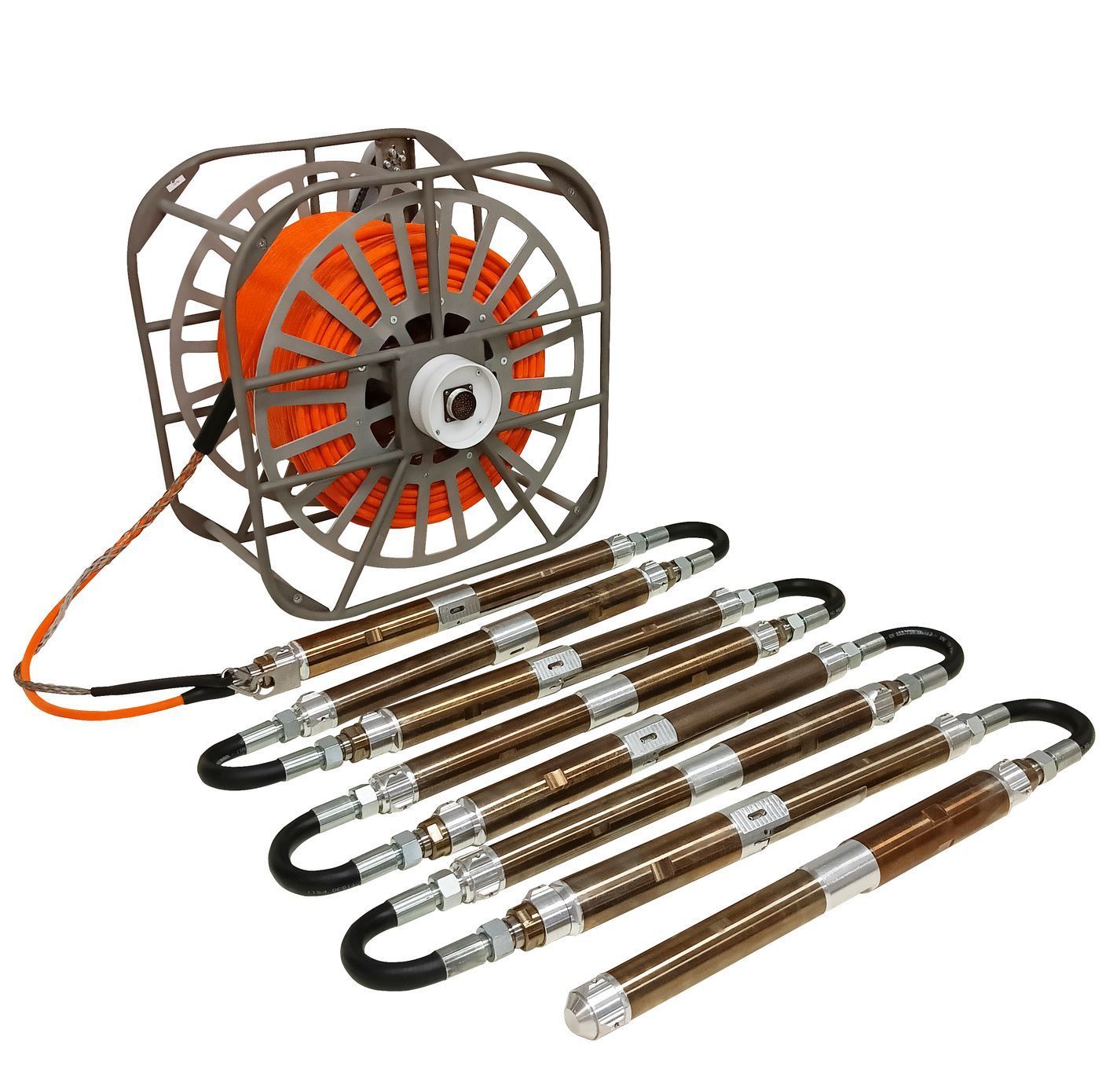

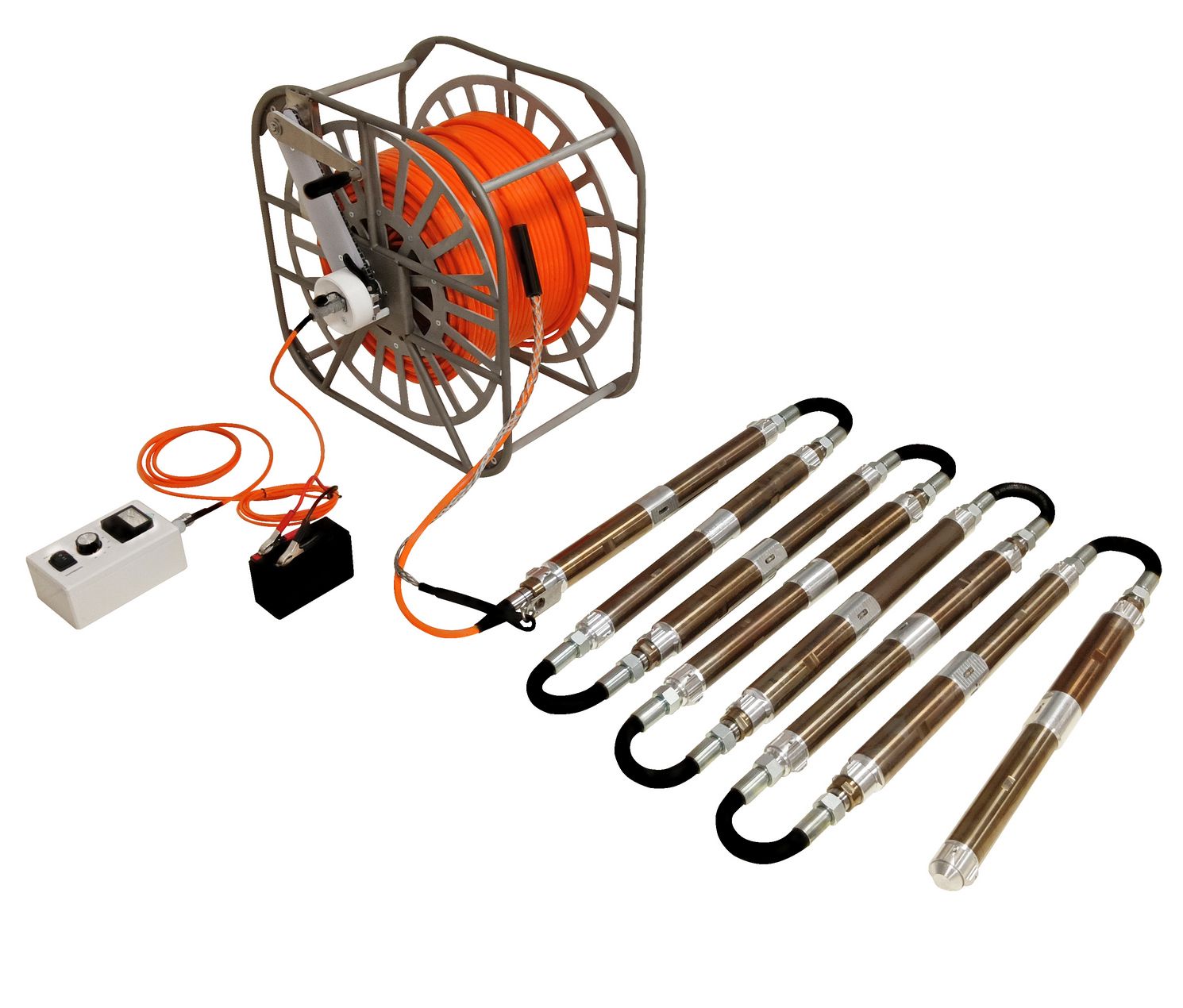

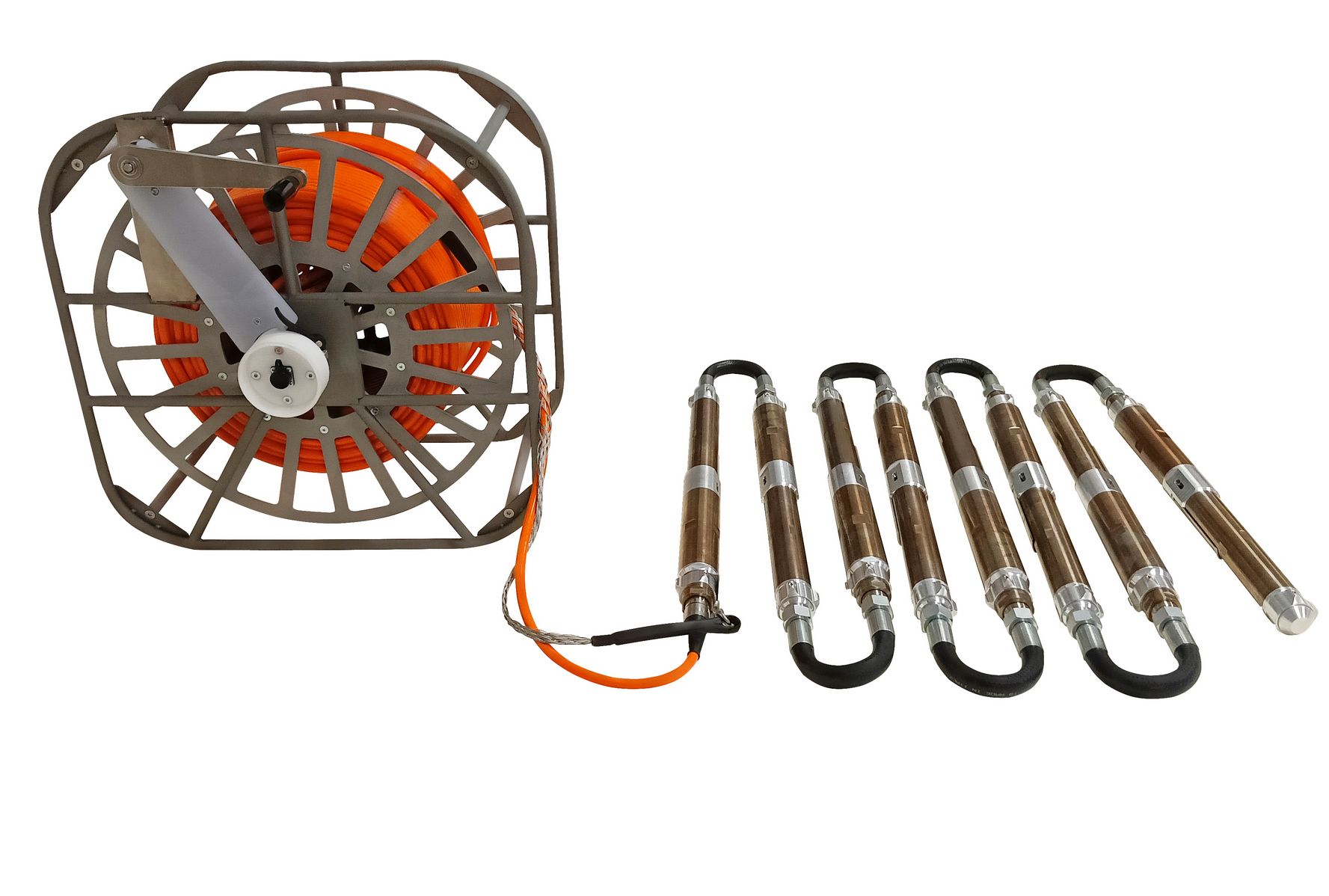

• 4 немесе 8 модулі бар GStreamer-E зонд. кабельде
• Көп арналы қысқышты басқару панелі

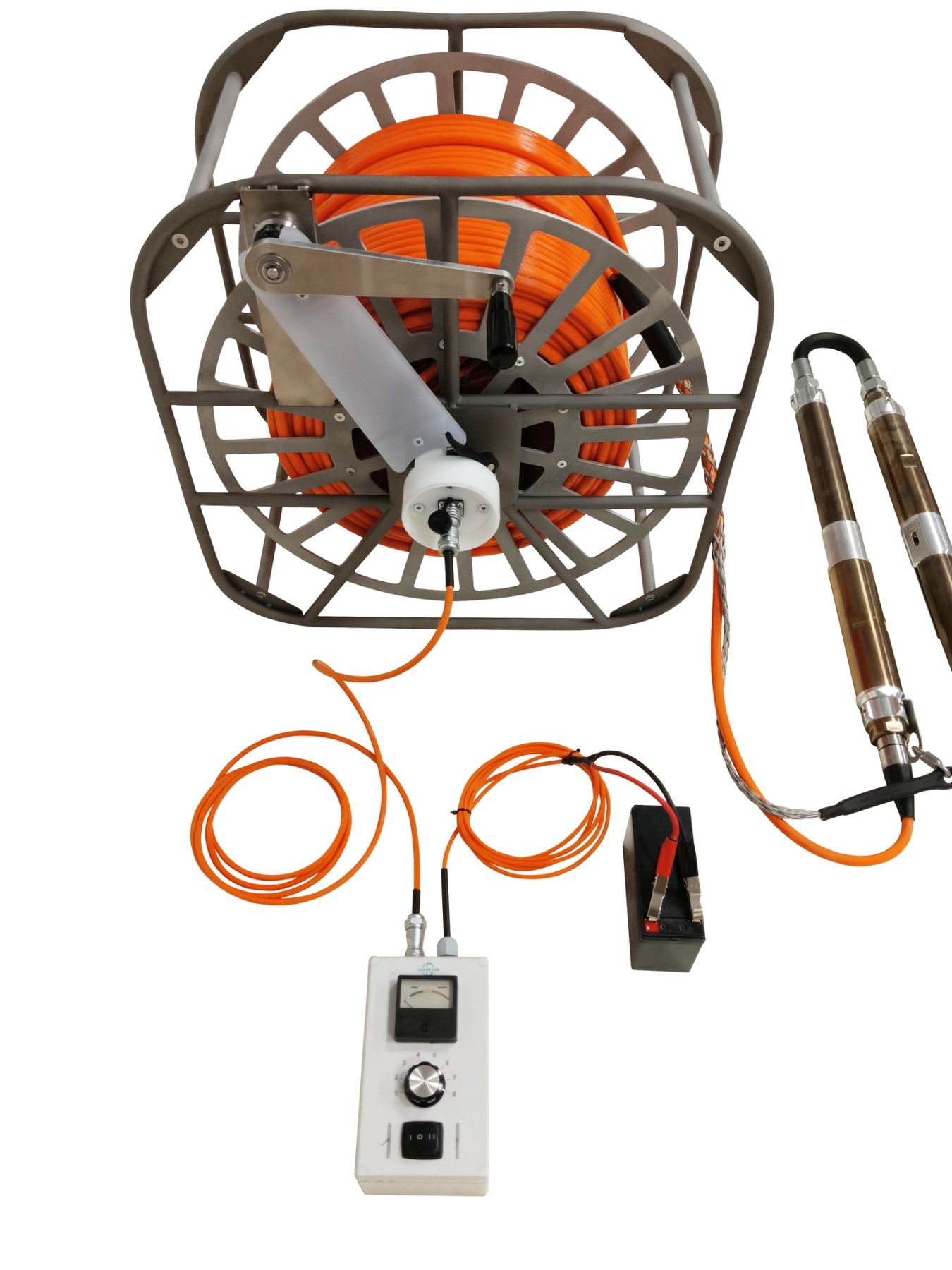

• 12 арнаға арналған КТ-4S катушкасы
• 24 арнаға арналған КТ-4S катушкасы
• Зарядтағышы бар батарея
• Кабель ұзындығын ұлғайту

Біз сондай-ақ жартылай белсенді серіппелі қысқышы бар көп деңгейлі 3С GStreamer зондтарын және пневмоэлектрлік желі арқылы берілетін қысыммен пневматикалық табан қысқышы бар қарапайым және арзанырақ  GStreamer-P зондтарын әзірледік.
