Көп деңгейлі ұңғымалық GStreamer-P пневматикалық қысқышы бар 3С сейсмикалық зонды

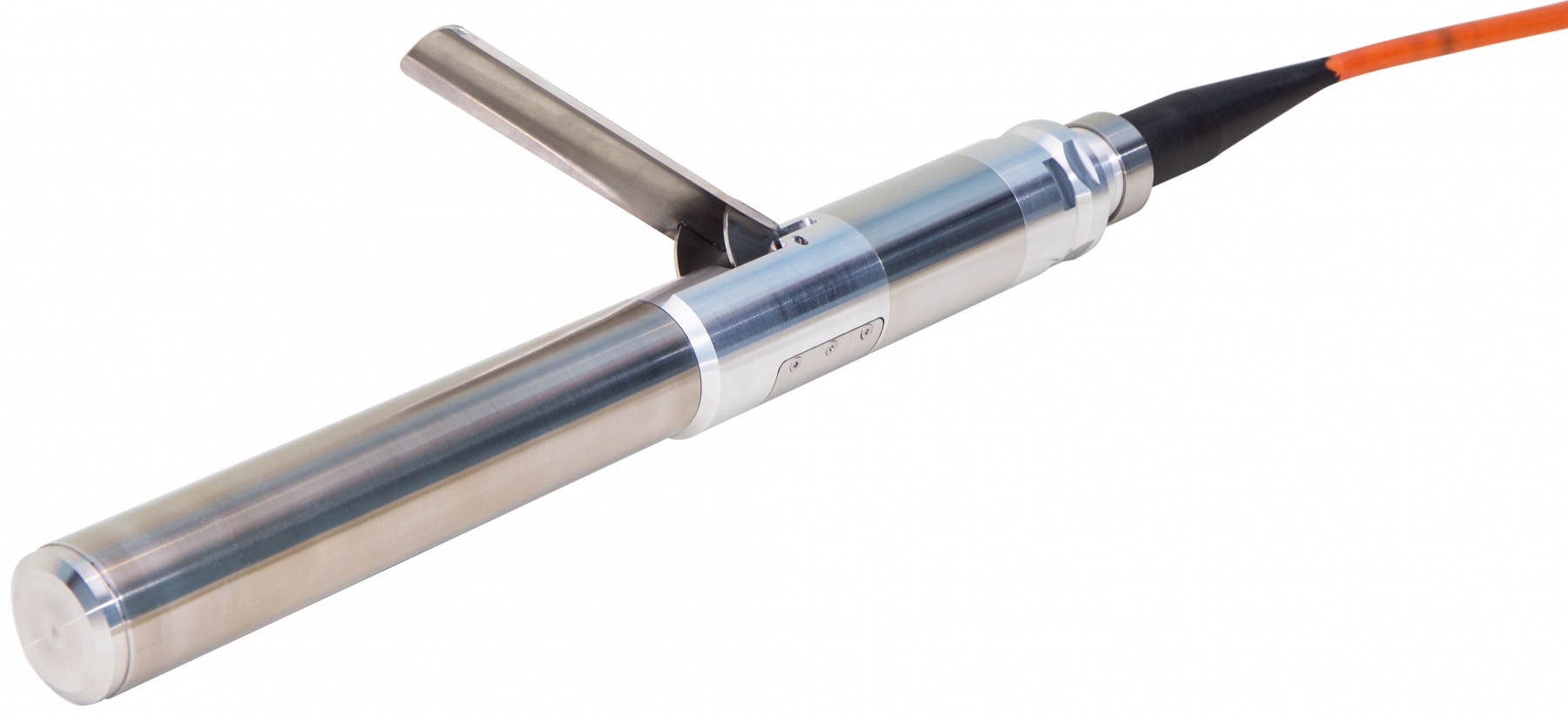

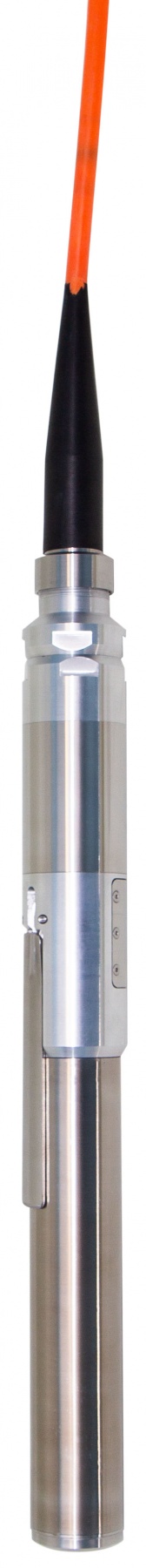

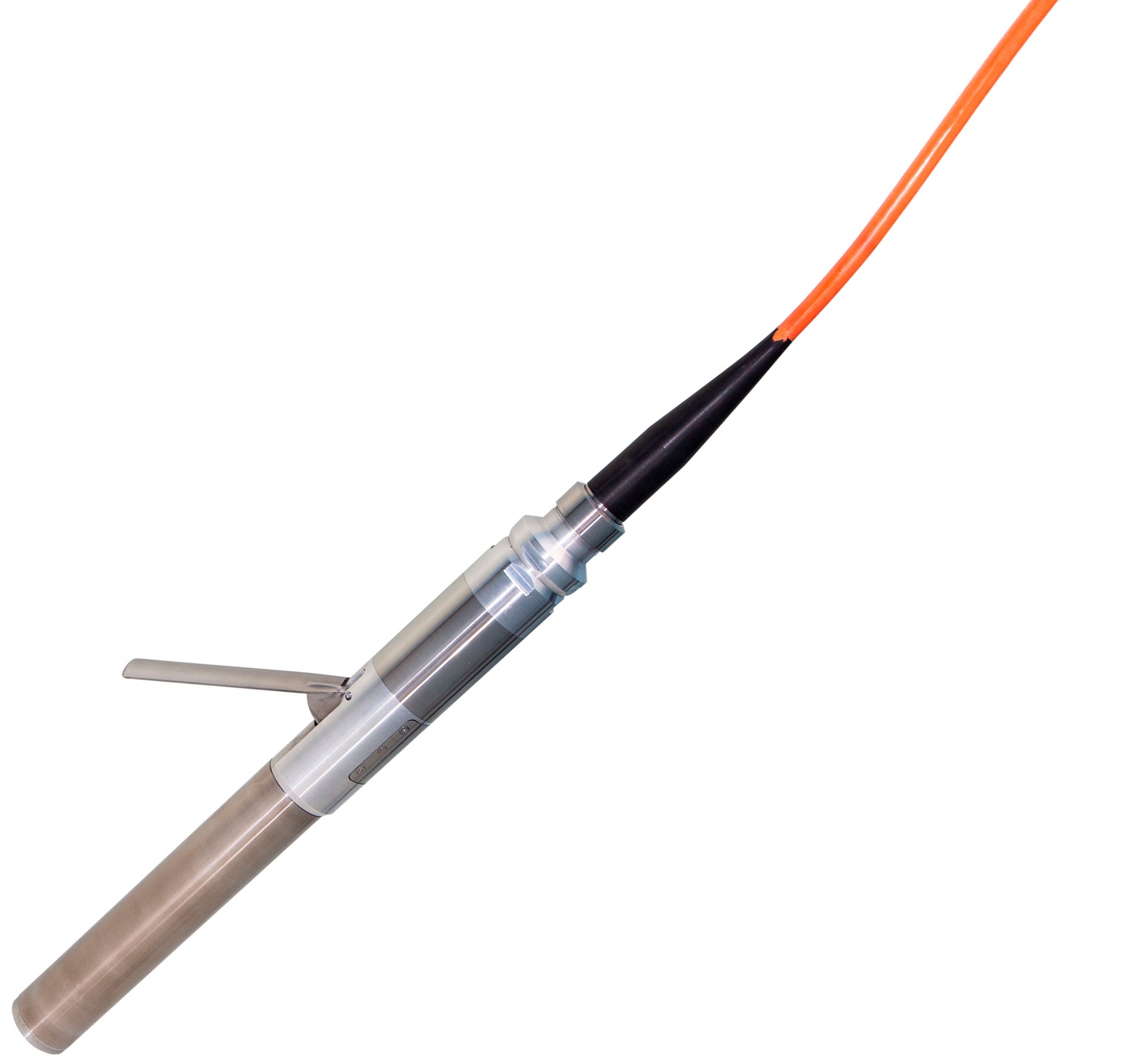

GStreamer-P – тереңдігі 1000 м-ге дейінгі ұңғымаларда сейсмикалық каротажды, ВСП немесе МСП-ті тиімді жүргізуге арналған көп деңгейлі ұңғы 3С сейсмикалық зонд.Әр зонд басқарылатын пневматикалық жетекі бар қысым иінімен жабдықталған – бұл жүйені қоршалған ұңғымаларда да, діңі ашық ұңғымаларда да қолданылады. Пневмоэлектрлік кабель желісіндегі 3С модульдерінің саны 4 немесе 8 дана болуы мүмкін.

GStreamer-P құрғақ немесе су толтырылған ұңғымаларда қолданылуы мүмкін, ал қысқыш күші іс жүзінде гидростатикалық қысымға тәуелсіз. 7 атм жеткізу кезінде. жүйе модуль массасына қатысты 1:11 қатынасына сәйкес келетін пневмоэлектрлік желіге 30 кг күш береді.

Пневматикалық қысқыштың бірқатар артықшылықтары бар:

- Зонд ұңғымада тұрып қалуы мүмкін емес - серіппелі тұтқаны бүгу үшін қысымның қарапайым босатылуына кепілдік беріледі

- Аяқ астындағы топырақ деформацияланған кезде қысу күші төмендемейді - пневматикалық цилиндрдегі қысым күшті серіппе сияқты жұмыс істейді

- Зондтың дизайны мүмкіндігінше қарапайым және технологиялық жағынан жетілдірілген - оны бұзатын ештеңе жоқ.

- Кез келген тұрмыстық компрессордың көмегімен қарапайым және сенімді бір уақытта қысымды бақылау

Әрбір модульде сезімтал элементтер ретінде табиғи жиілігі 12 Гц немесе 20 Гц болатын шағын өлшемді ортогональды орналасқан үш жұп геофондар пайдаланылады. Сигналдарды жазу кез келген стандартты сызықтық сейсмикалық станцияның көмегімен жүзеге асырылады. Сұраныс бойынша зондтар төменгі жиілікті сенсорлармен жабдықталуы мүмкін, бірақ бұл олардың өлшемін сәл арттырады.

Пайдаланушының қалауы бойынша GStreamer-P басқару сейсмикалық қабылдағышқа кранмен жабдықталуы мүмкін, оны пайдалану ВСПкезінде көз мен сейсмикалық станция арасындағы синхрондау қателерін жояды және интервалдық жылдамдықтарды анықтау дәлдігін арттырады.

GStreamer-P ұңғыманың ығысу толқынының эмитенті SHock және Jack сақтау құрылғысымен бірге құрғақ және су толтырылған ұңғымаларда олардың арасындағы қашықтық 30 метрге дейін P және S толқындарын тіркей отырып, көп толқынды бақылауларды жүргізуге мүмкіндік береді. МСП технологиясының сипаттамасын біздің мақалалардан табуға болады.

GStreamer-P көп деңгейлі зонд сырғымалы контактімен жабдықталған мамандандырылған катушкамен қамтамасыз етілуі мүмкін. Терең ұңғымаларда жұмыстың ыңғайлылығы мен қауіпсіздігі мамандандырылған лебедкаларды BGW және BGW light. қолдану арқылы қамтамасыз етіледі.

Жеткізу жинағы:

• 4 немесе 8 модулі бар GStreamer-P зонд. кабельде
• Портативті батарея компрессоры (7 бар)

Қосымша алынады::

• 12 каналға арналған KT-4SP катушкасы
• 24 каналға арналған KT-4SP катушкасы
• Жоғары қысымды компрессор (15 Бар, 220 В)
• Кабель ұзындығын ұлғайту

Мы также разработали многоуровневые  с полуактивным пружинным прижимом и

Біз сондай-ақ жартылай белсенді серіппелі қысқышы бар 3С GStreamer зонды және тісті қозғалтқыштардан жеке басқарылатын тұтқалы жетекті GStreamer-E әзірледік.
