INCLIS ұңғымалық инклинометрлері

INCLIS 30 және INCLIS 23C ұңғыма осінің вертикальдан ауытқуын және оның қисықтық азимутын анықтауға мүмкіндік береді. Бұл параметрлерді ұңғыма бойымен дәйекті өлшеу оның кеңістіктегі нақты орнын анықтауға мүмкіндік береді. Инклинометрия бағытты ұңғымаларды бұрғылау кезінде, топырақ массалары мен құрылыстарының қозғалысын бақылауда, карталар мен учаскелерді құруда, каротаж және бұрғылау материалдарын осы мақсаттарға пайдаланған кезде жүргізіледі.

INCLIS зондтары үш компонентті магниттік компаспен және акселерометрмен жабдықталған. Акселерометр ауырлық векторына қатысты зондтың көлбеу бұрышын өлшейді. Құрамдас магнитометр ұңғыма оқпанының көлбеу бағытын ашық ұңғымада немесе пластик қаптамасы бар ұңғымаларда анықтауға мүмкіндік береді. Егер ұңғыма металл құбырлармен қапталған болса немесе үш құрамды магнитометрді пайдалану мүмкіндігін жоққа шығаратын темір рудалы массивте бұрғыланса, инклинометрді бағдарлау жер бетінен арнайы штангаларды қолдану арқылы жүзеге асырылады. Субгоризонтальды немесе тік ұңғымаларда инклинометрияны орындау үшін штангалар мен штангаларды қоректендіру құралын да пайдалануға болады.

INCLIS зондтары қажетті электроникасы бар сенсорлары бар модульден және негізге бұрандалы ұзартқыштан тұрады. Ұзартқыш ұңғымадағы зондты тұрақтандыруға арналған. Стандартты жинаққа сонымен қатар ауыстырылатын орталықтандырушы тефлон цилиндрлерінің жұбы және берік пластиктен жасалған ықшам және жеңіл катушкадағы ажыратылатын кабель желісі кіреді. Өлшенген деректерді нақты уақытта Wi-Fi арқылы Andriod құрылғысына жіберуге болады. Екінші жазу опциясы - зондты қуатпен қамтамасыз ететін және деректерді USB қосылымы арқылы компьютерге тасымалдайтын ықшам интерфейс модулі. Solclino бағдарламасы ұңғымадан мәліметтер алу, олардың лезде сандық және графикалық бейнелеу, сақтау, бұрын жазылған файлдарды оқу және есеп беру үшін қолданылады.

INCLIS 30 корпусы AISI 316L болаттан жасалған және сыртқы диаметрі 30 мм. INCLIS 23C диаметрі небәрі 23 мм болатын көміртекті талшықты корпуста (CARBON PROBE) орналастырылған, бұл шағын ішкі диаметрлі ұңғымаларда жұмыс істеуге немесе бұрғылау бағанасын саңылаудан шығармай, тікелей бұрғылау өзектерінің ішінде инклинометрияны орындауға мүмкіндік береді. Көміртекті корпусы бар зондтың салмағы аз болуы көлденең және терең тік ұңғымаларда инклинометрияны жеңілдетеді.

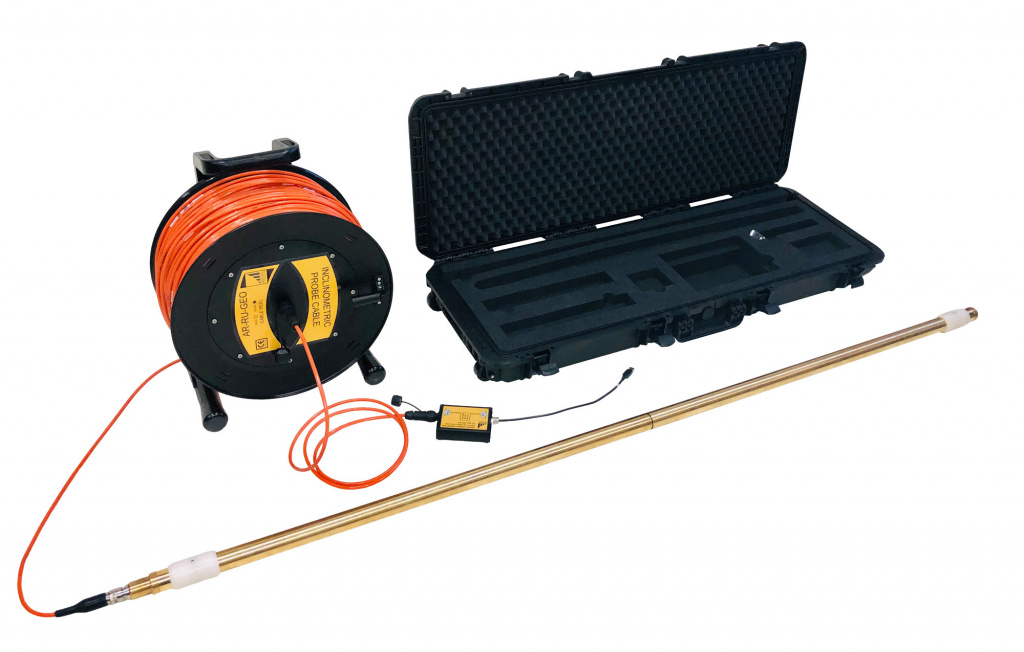

• Тұрақтандырғыш ұзартқышы бар INCLIS 30 зонд

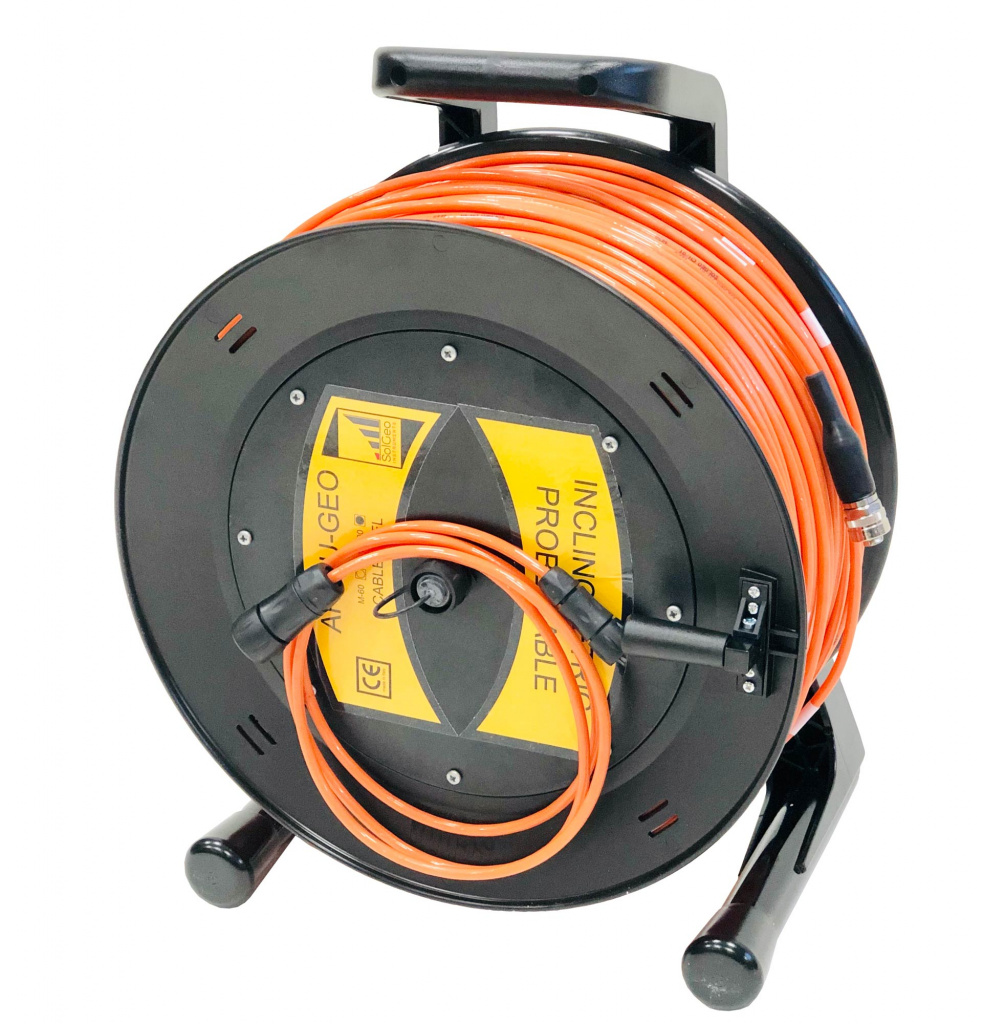

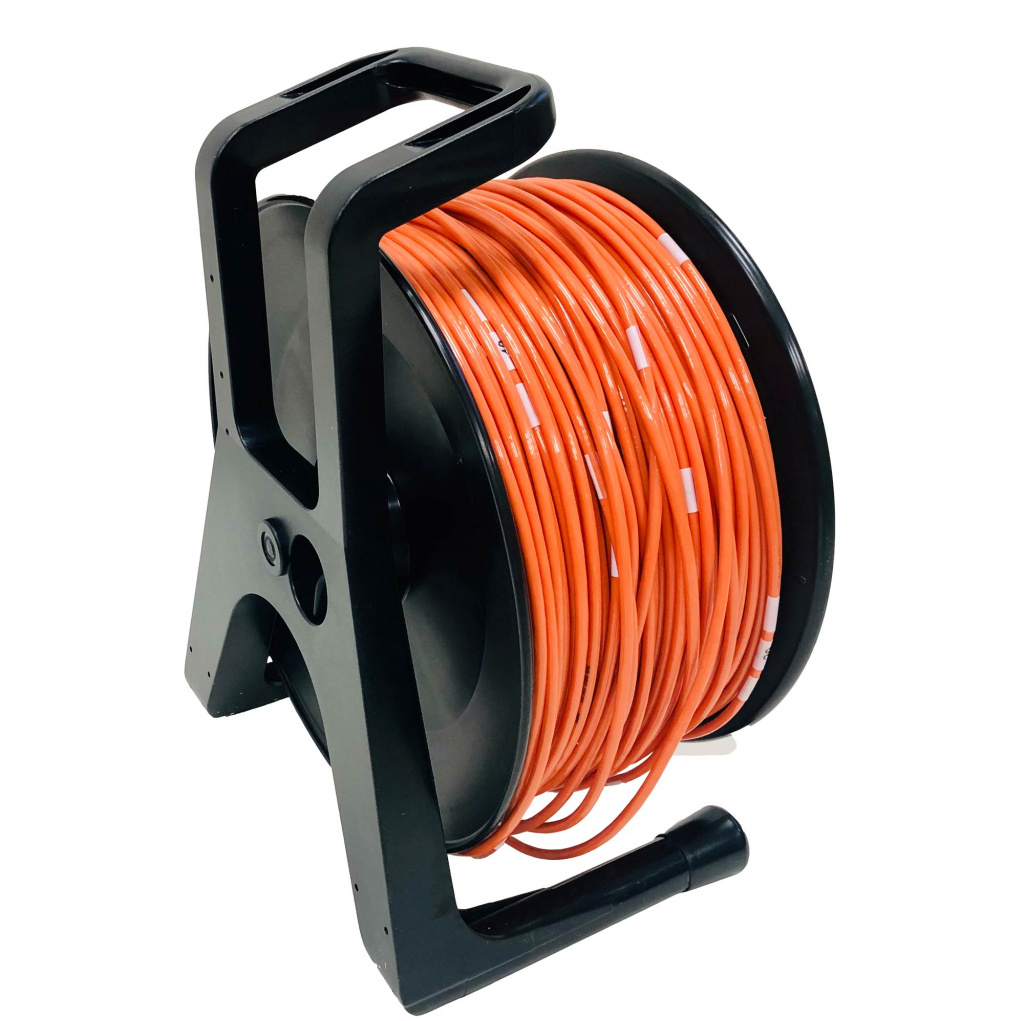

• Кабельдік желі катушкадағы

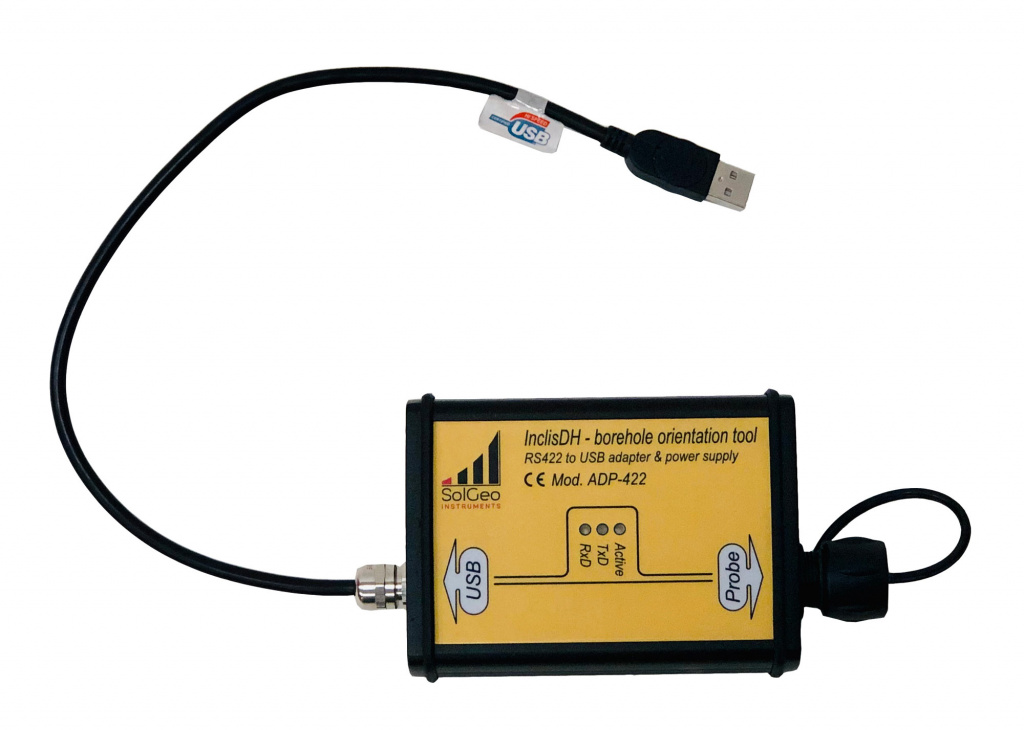

• Интерфейс блогы (USB нұсқасы үшін)
• Кабель катушкасын интерфейске қосу (USB нұсқасы үшін)

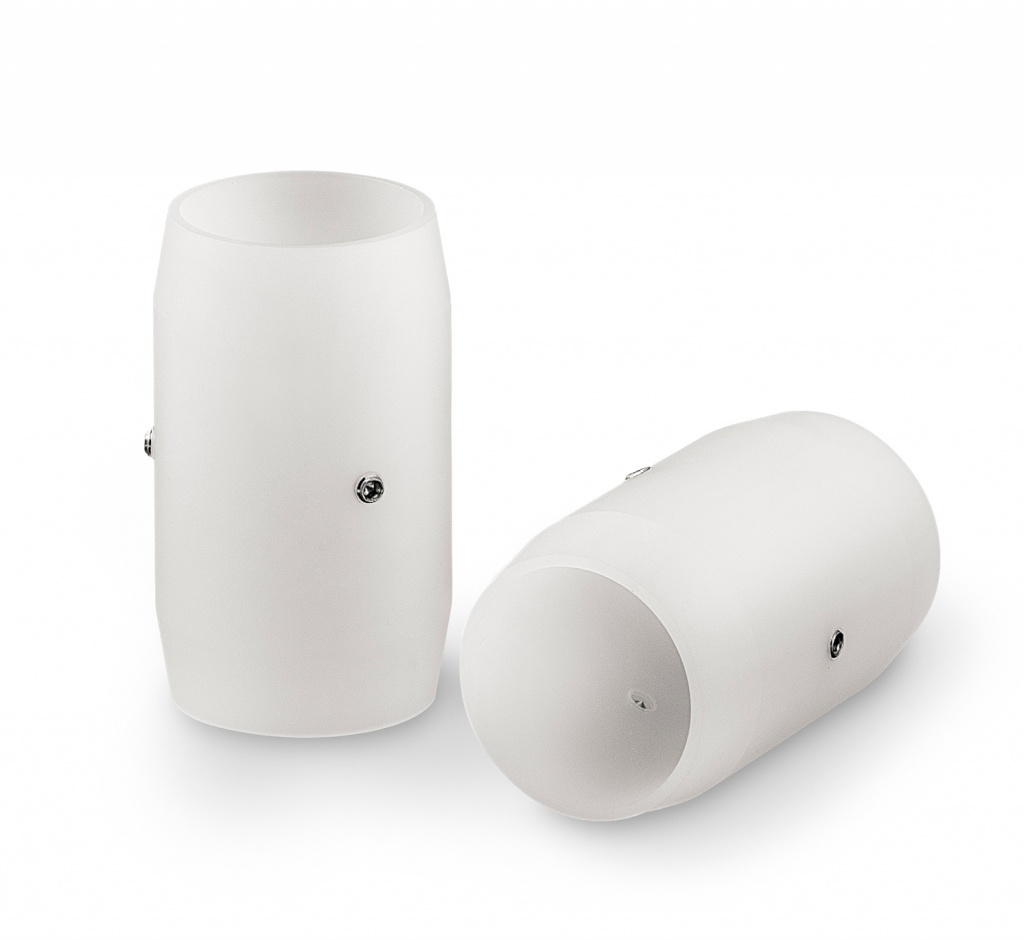

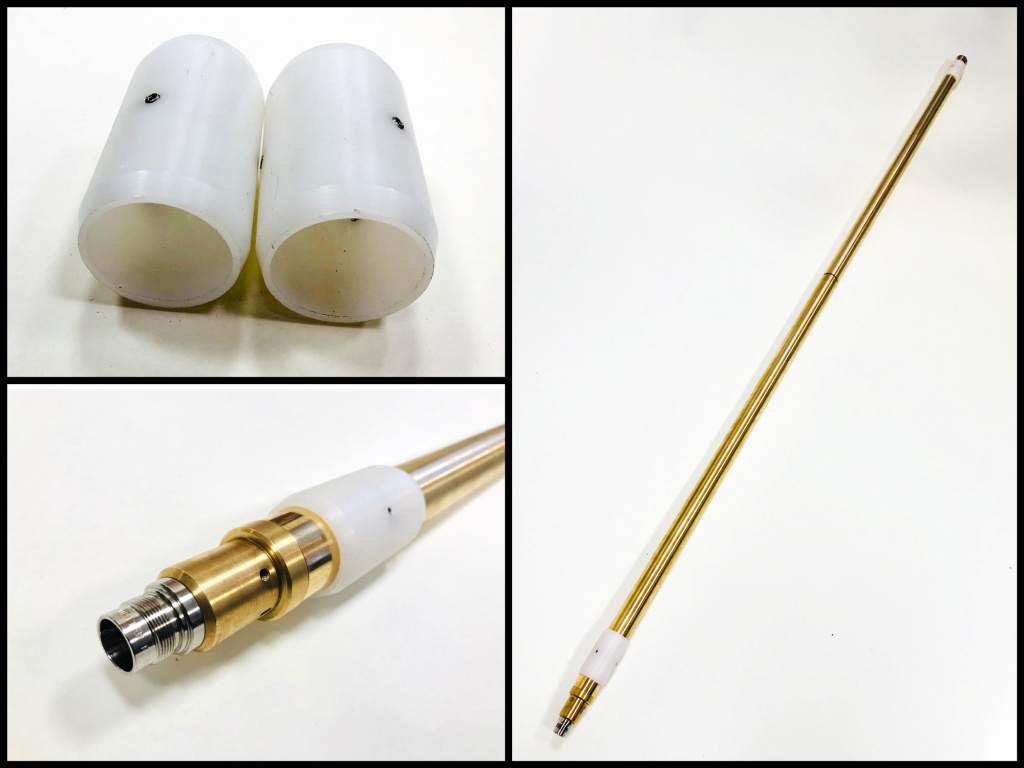

• Орталау тефлон цилиндрлері (2 дана)
• Екі адаптер арқылы балансты блоктау
• Техникалық құжаттамалар жинағы
• Бағдарламалық қамтамасыз ету

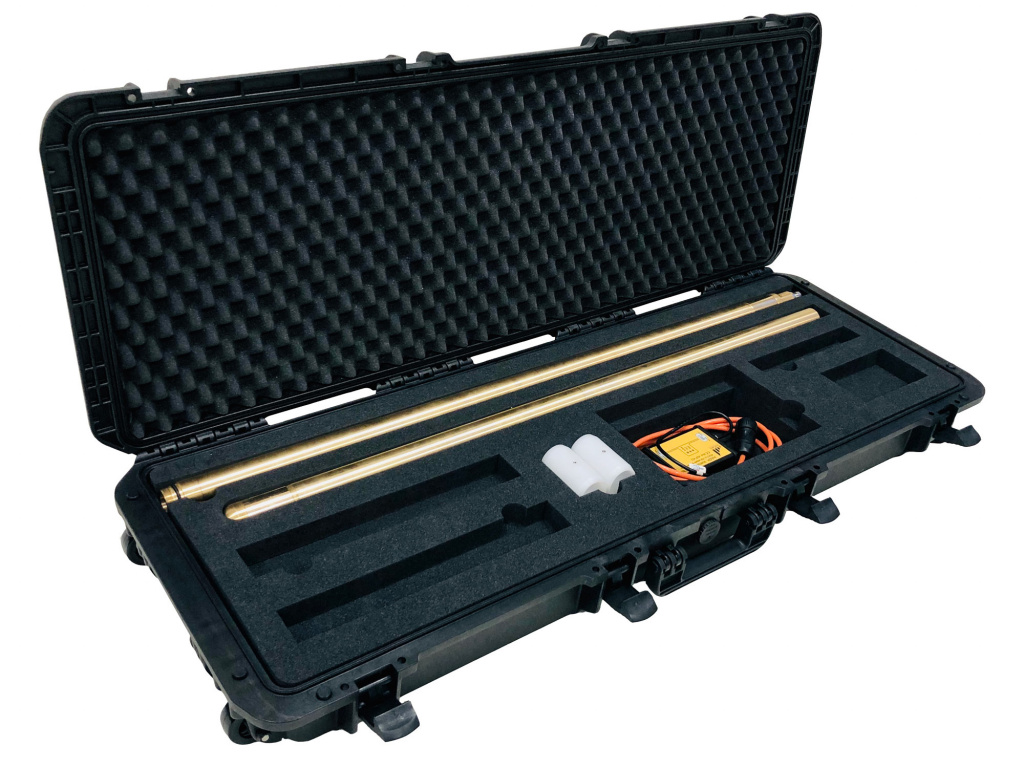

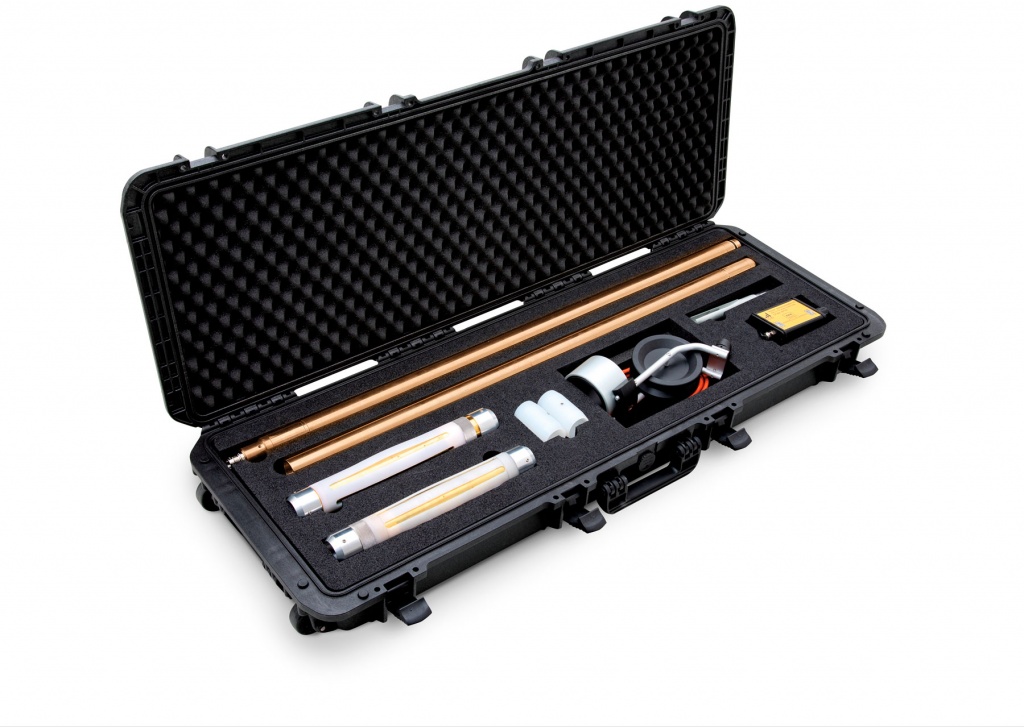

• Қондырғыш қорап

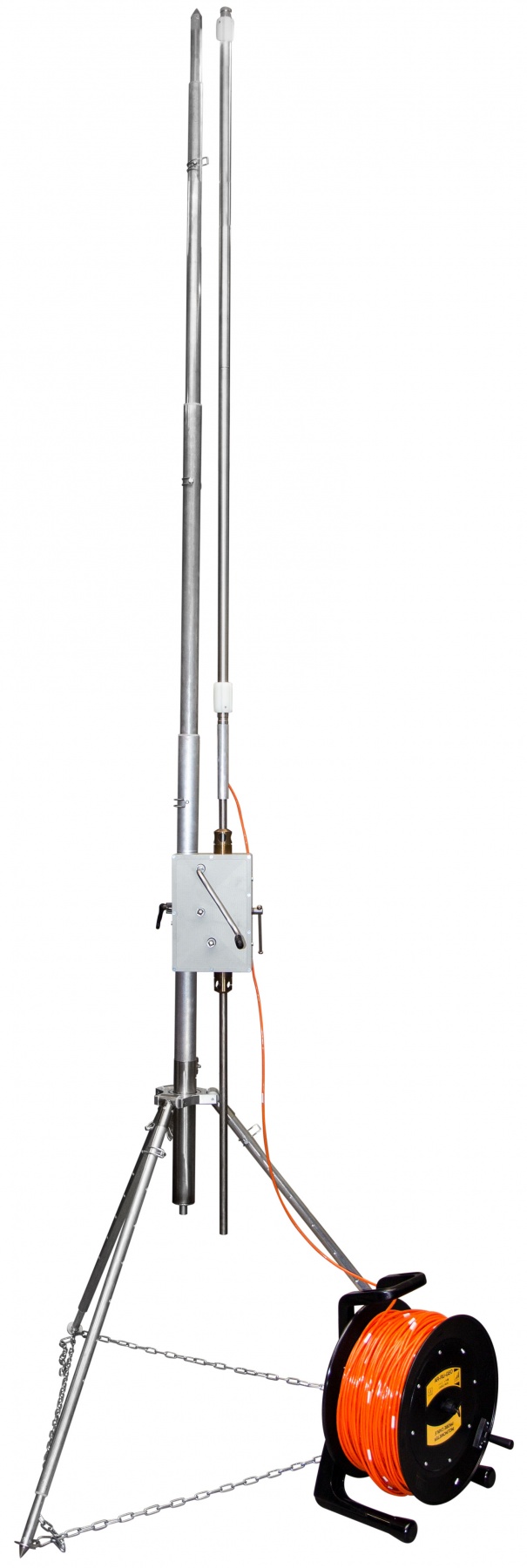

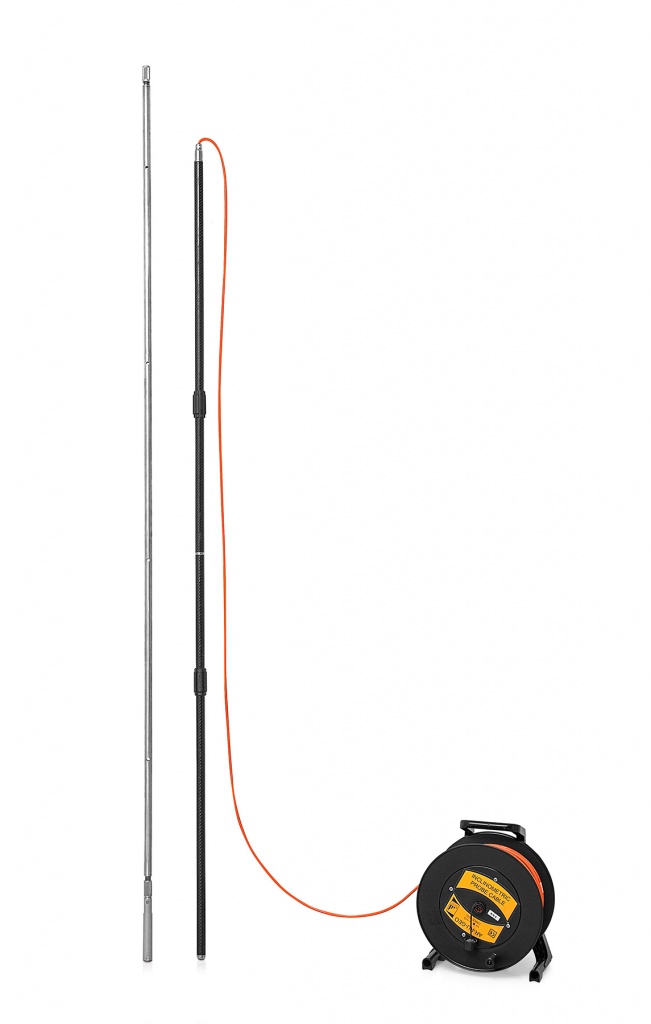

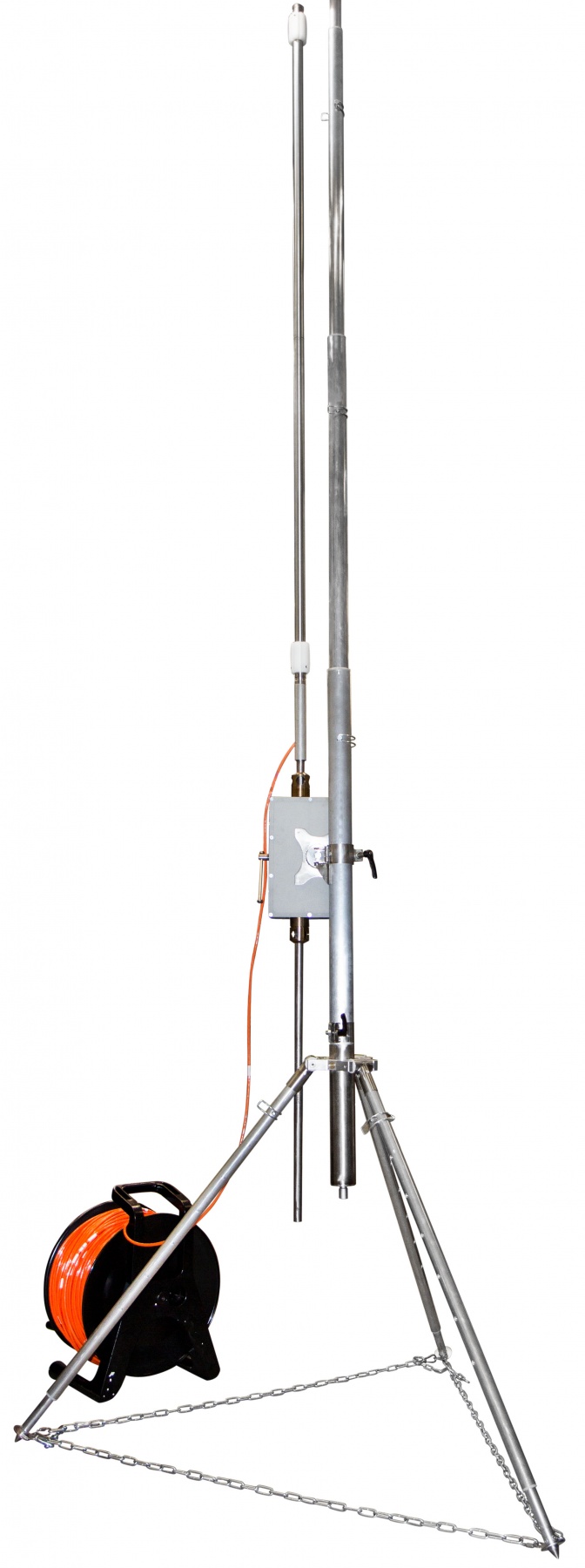

• Зондты бетінен бағдарлауға арналған штангалар

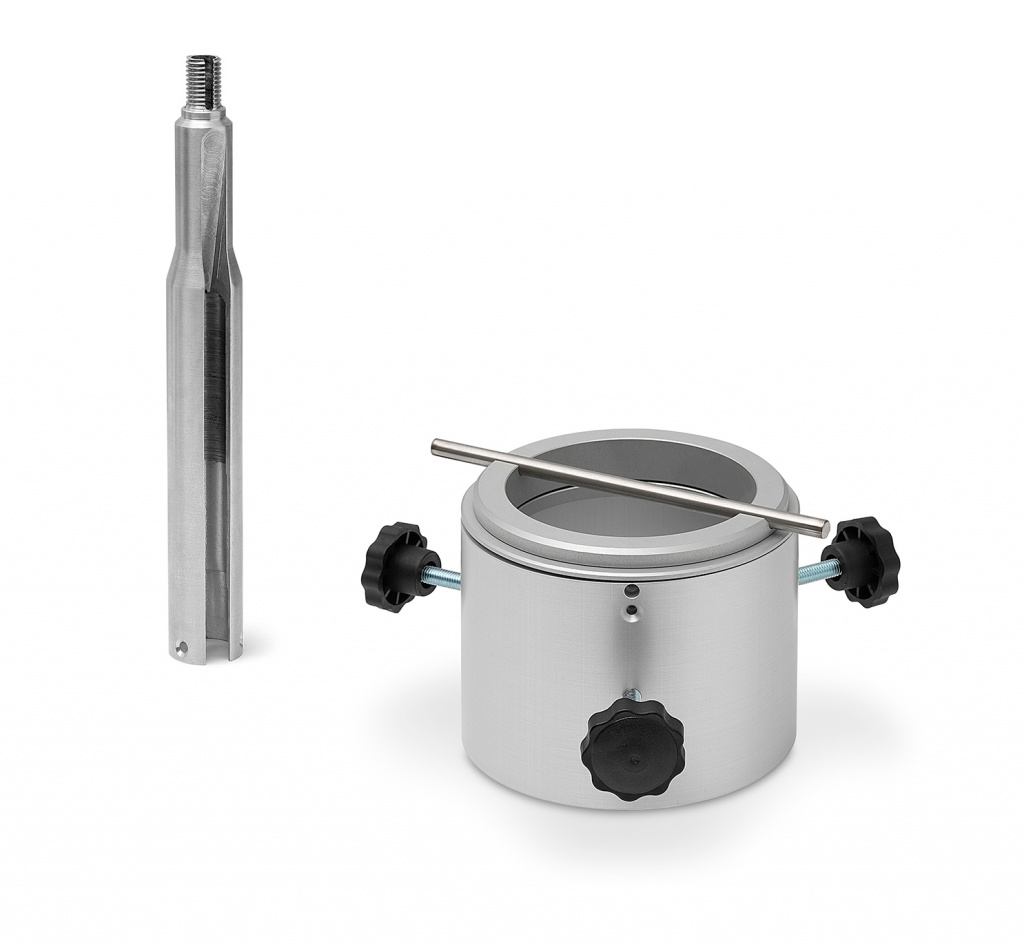

• Штанга бағыттаушы
• Зондқа штангаларды бекітуге арналған адаптер

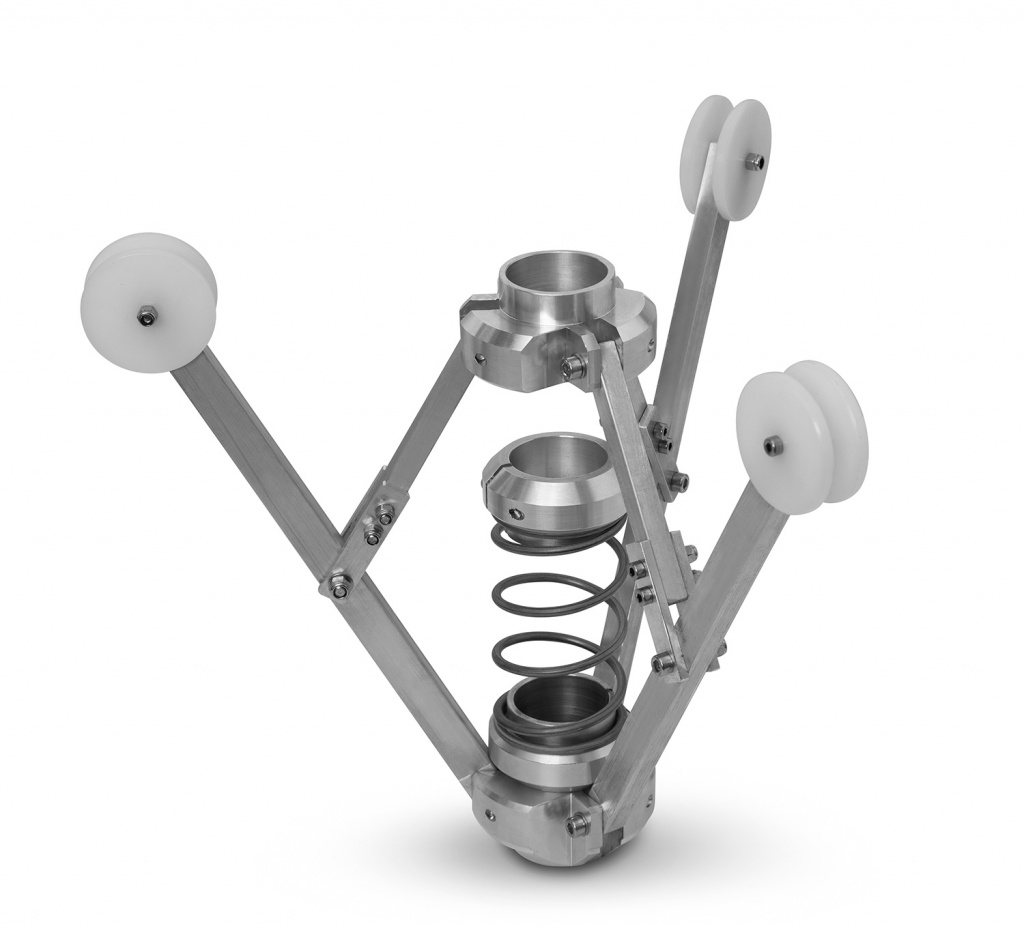

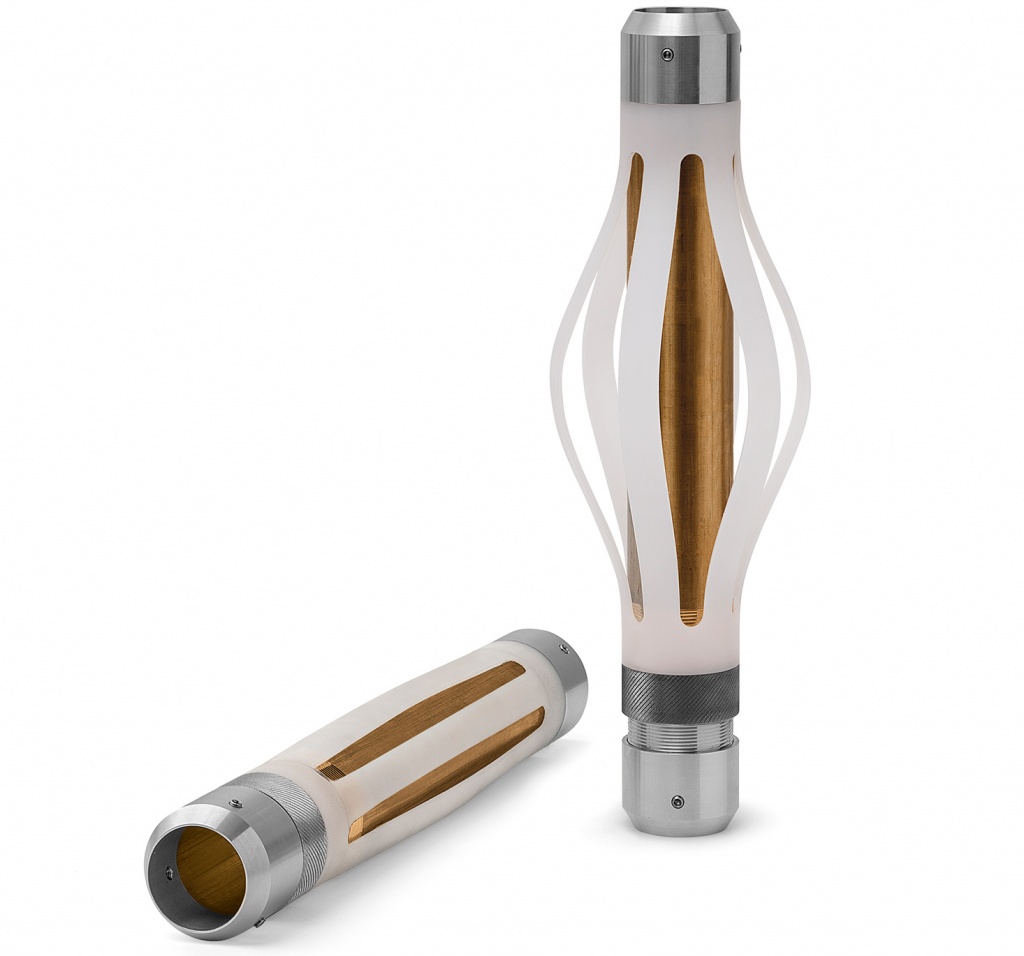

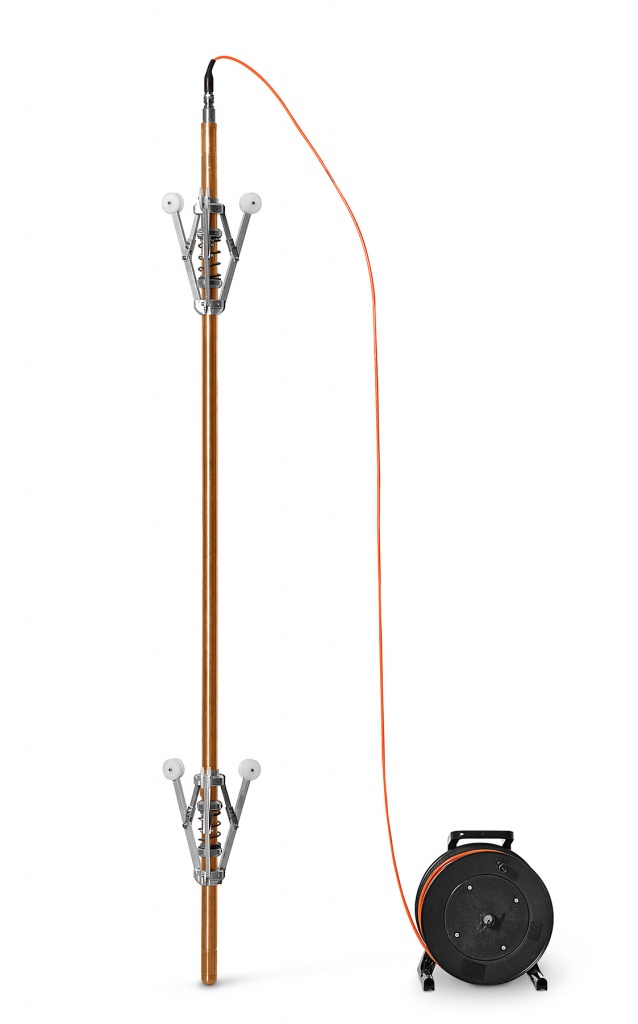

• Зондты орталықтандырушы 50-160 мм
• Зондты орталықтандырушы 150-500 мм

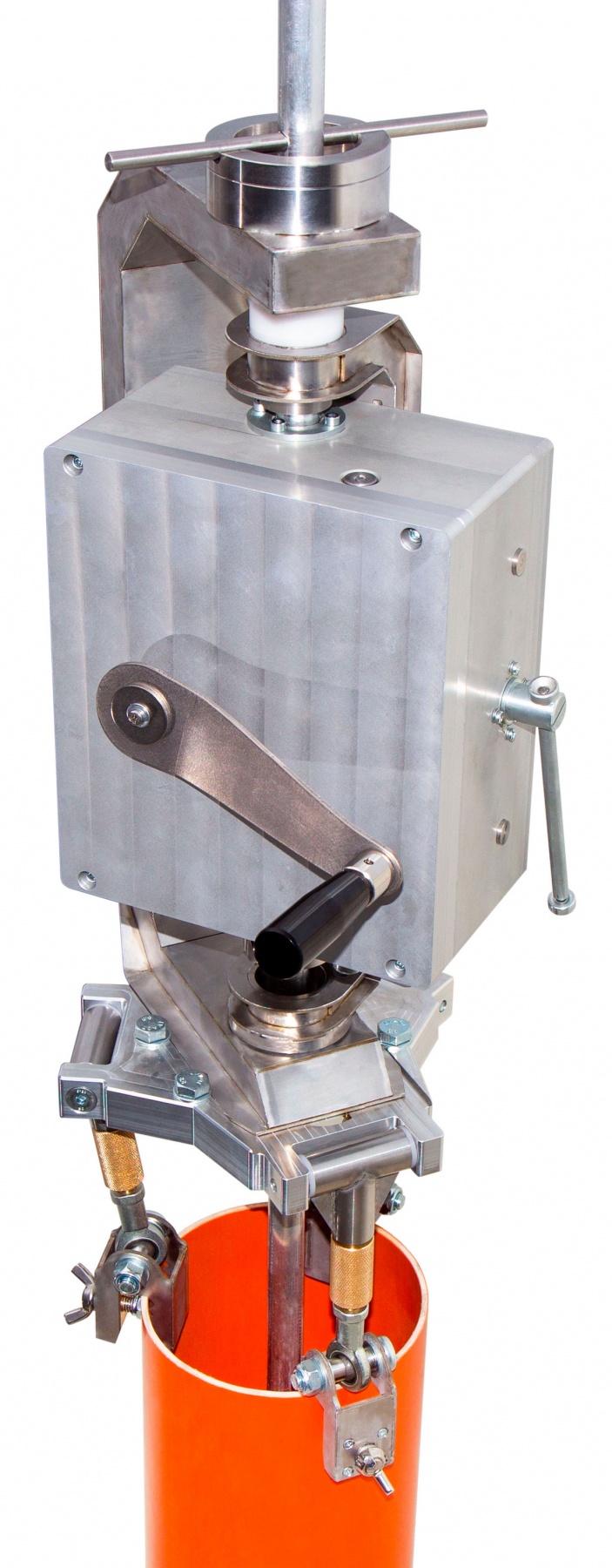

• Штанга итергіш құрылғы

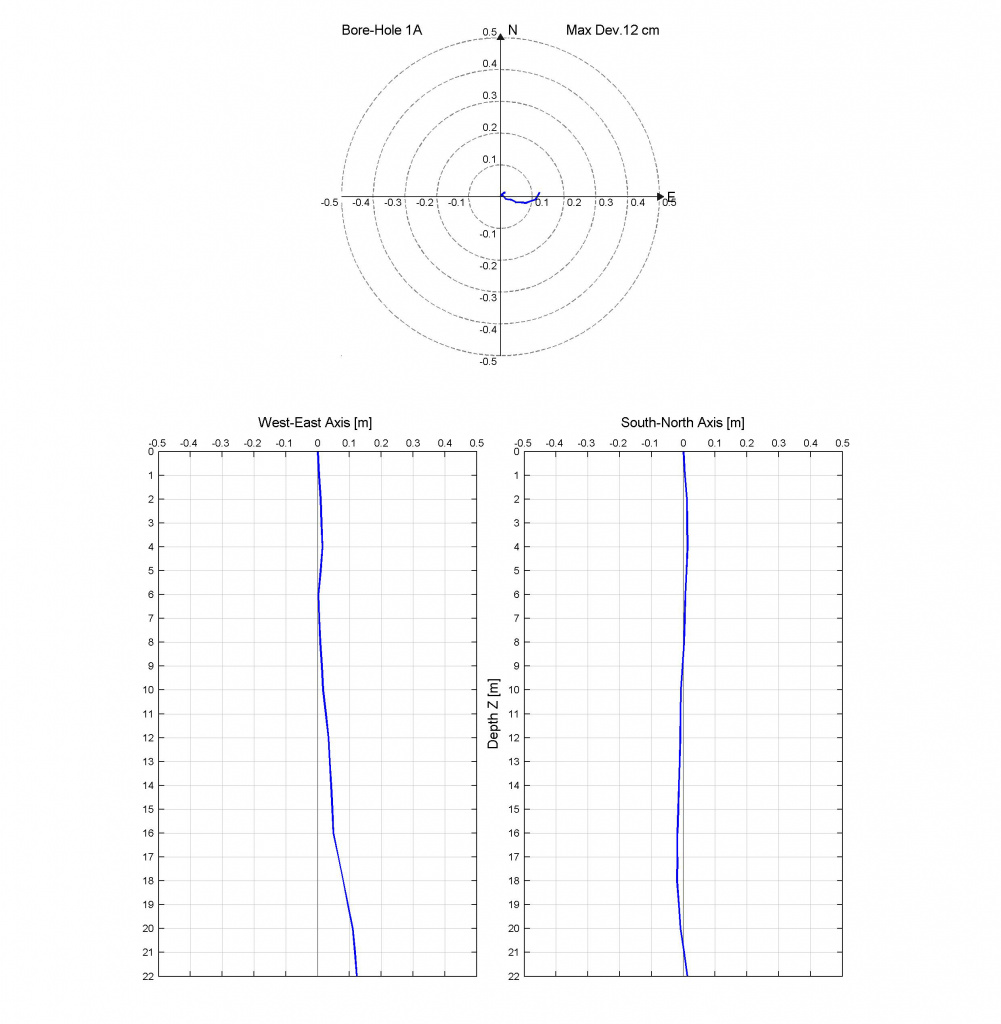

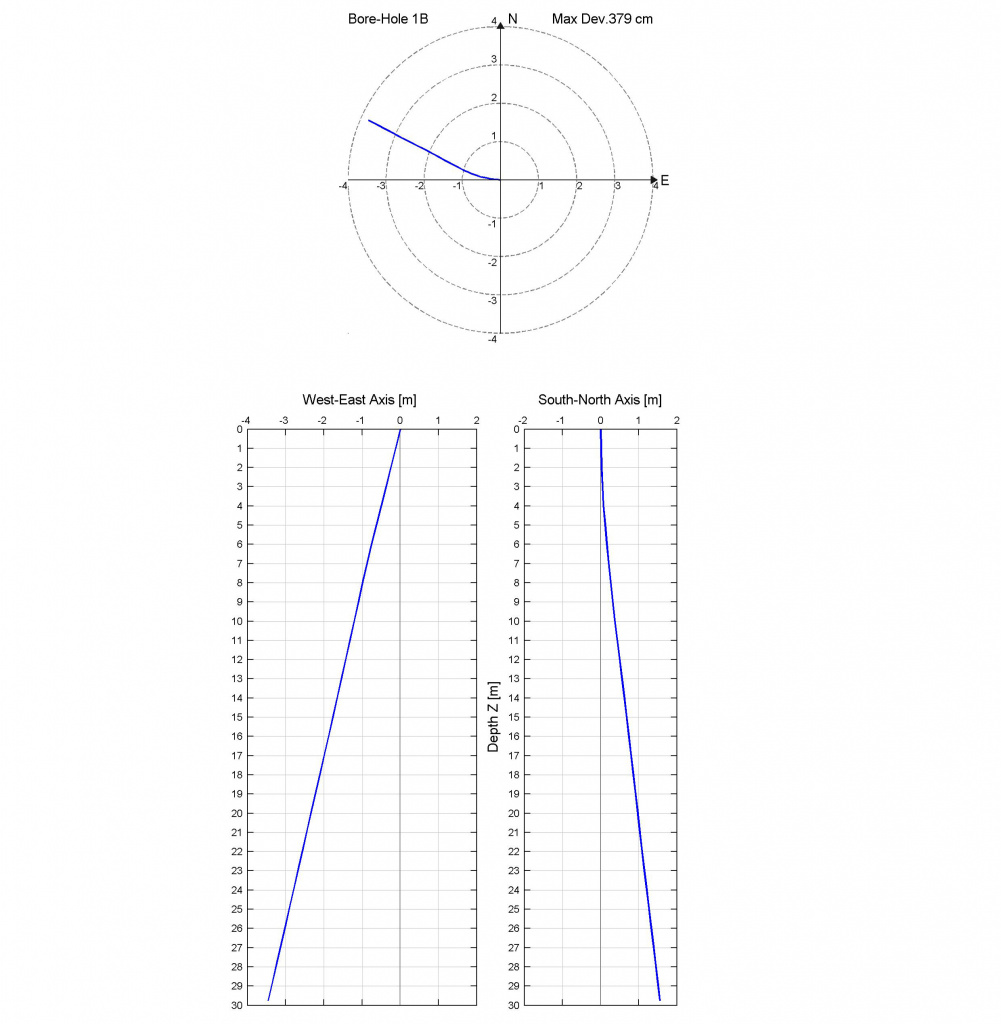

INCLIS DH инклинометр зонды арқылы алынған деректер мысалдары (әртүрлі жазықтықтағы ұңғыма қималары):
