SGD-SLM GNOME телеметриялық 3С микросейсмикалық каротаж
Мақсаты:
Жоғары жиілікті және жоғары қысымды реактор жұмысы кезінде жазылған деректерді күшейту, аналогты-цифрлық түрлендіру, жинақтау, сақтау және қарау
Қолдану саласы:
Ұңғымадағы таяз сейсмикалық зерттеулер

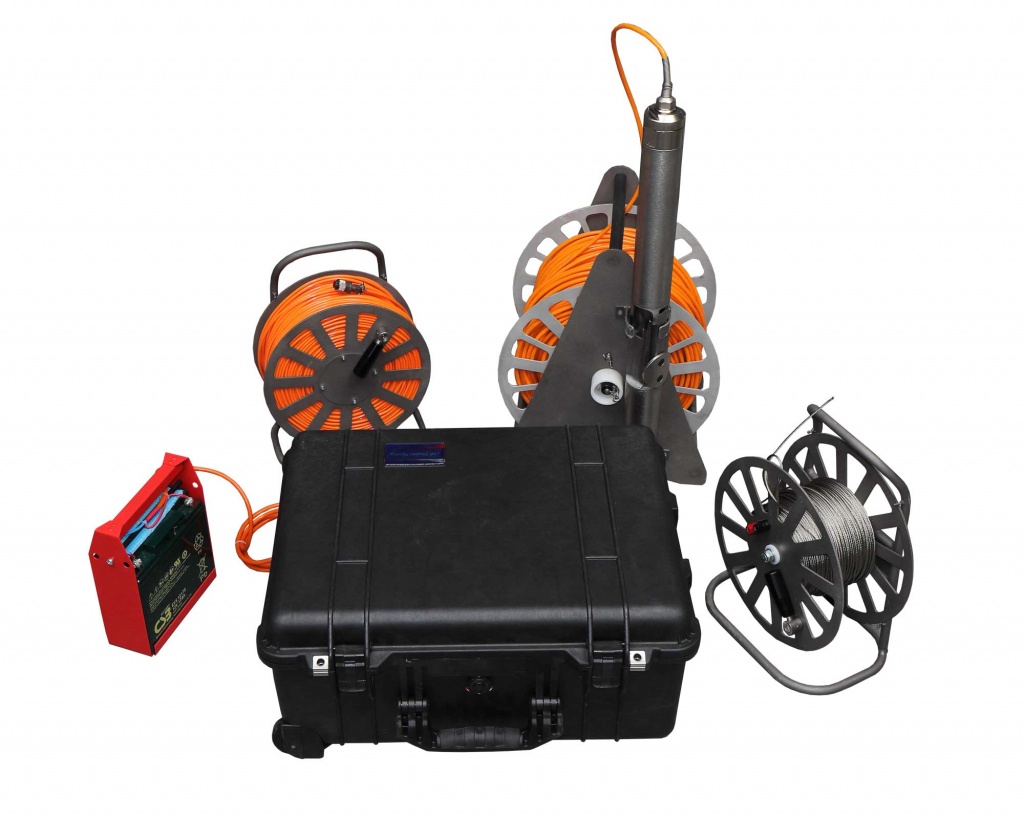

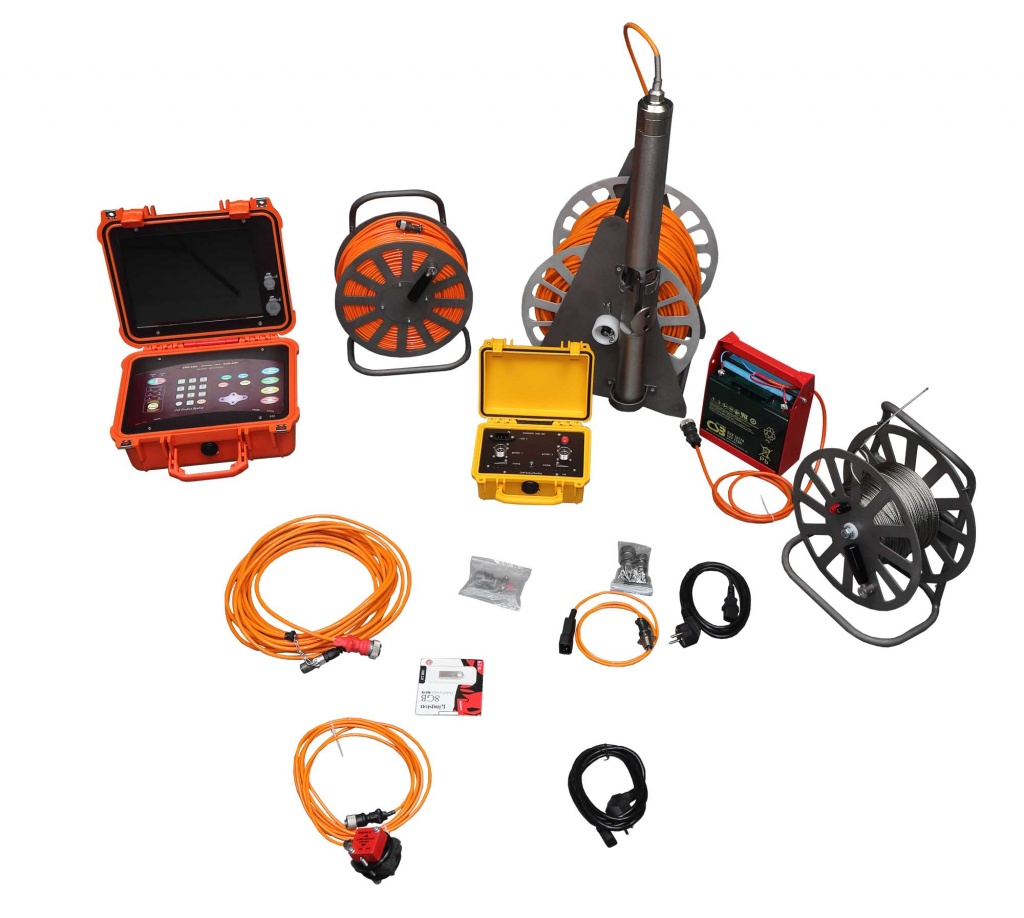

Жүйе құрамы:
-
SGD-SLM/G3 сейсмикалық зонд
-
SGD-SLM/CU борттық модулі
-
SGD-SHC80 кабельді синхрондау жүйесі
|

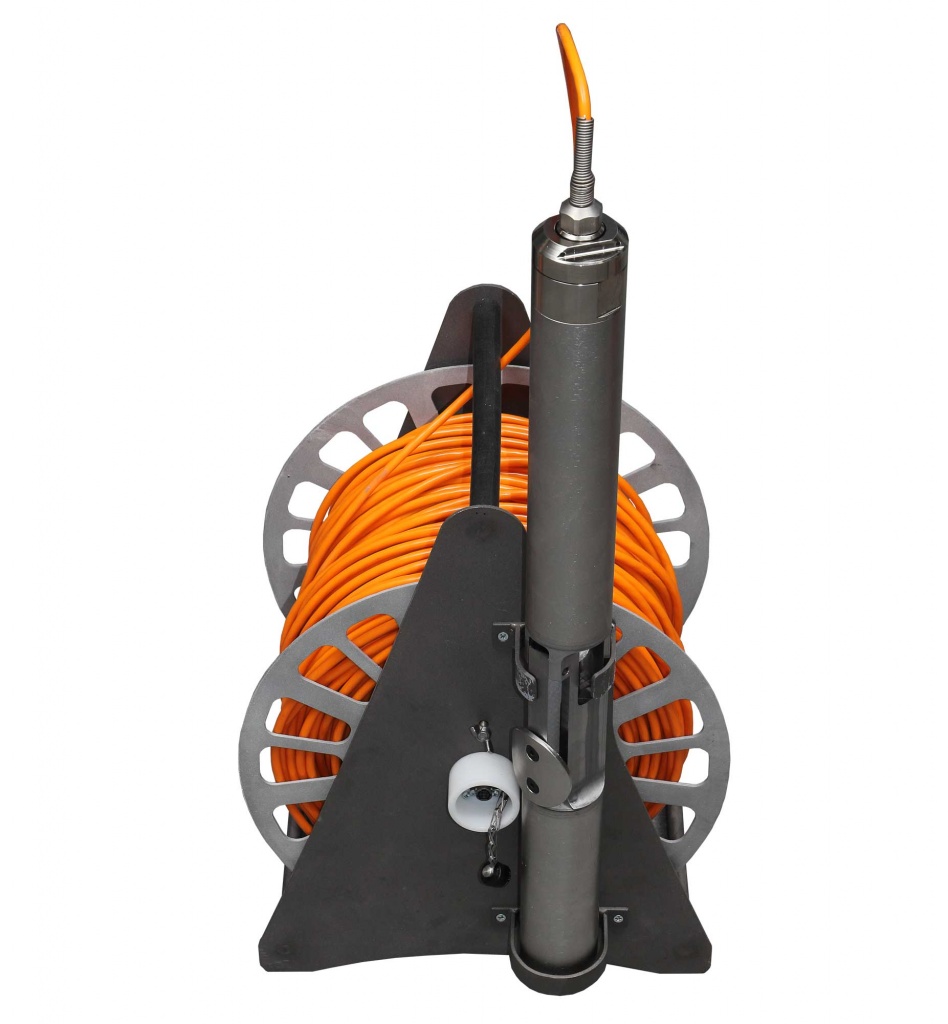

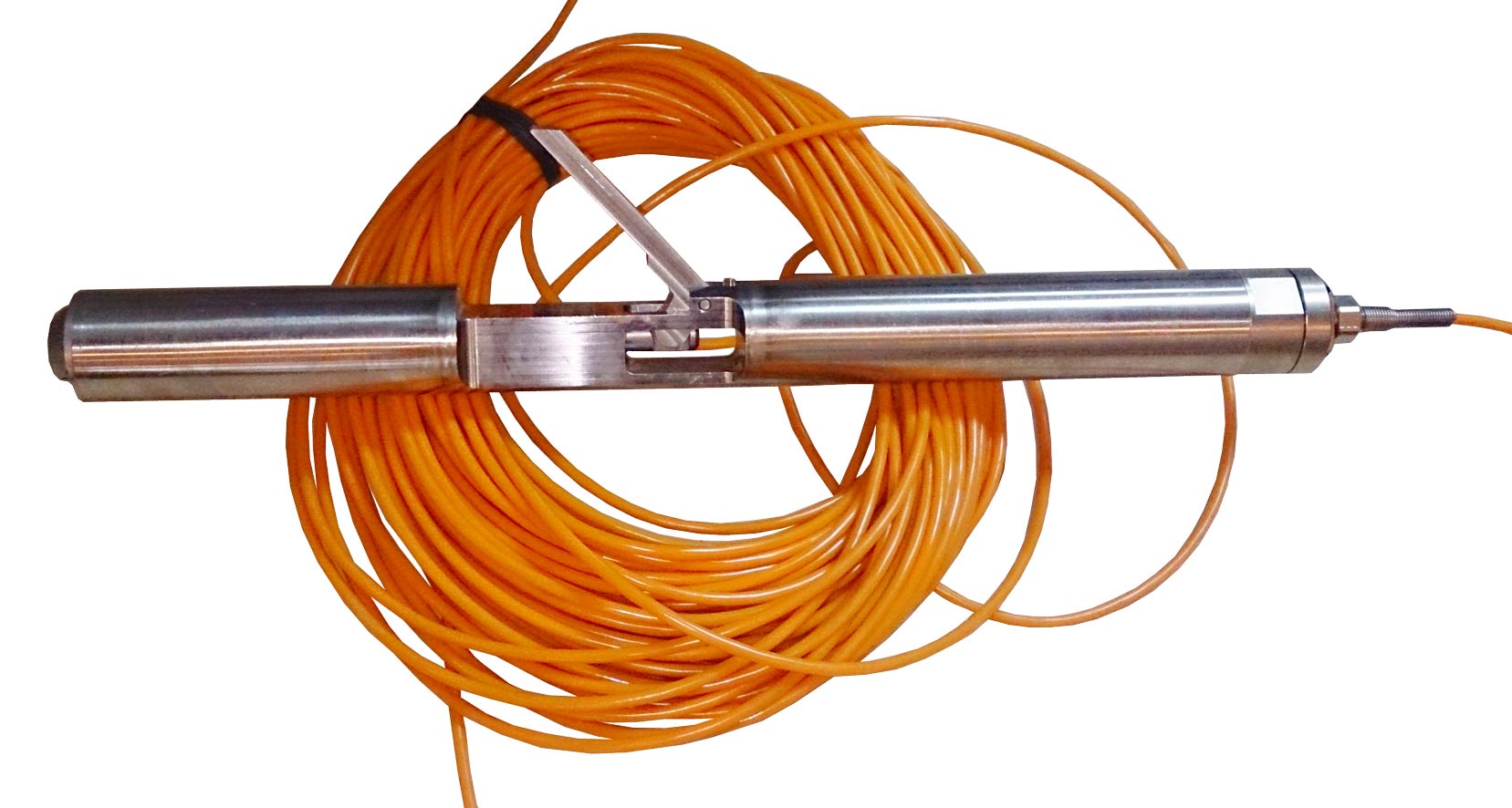

SGD-SLM/G3 сейсмикалық зонды |
|
|
Сейсмикалық сигналды тіркеу каналдарының саны |
3 |
|
Сейсмикалық өрісті жазуға арналған үш орнатылған геофон |
GS-20DX, GS-20DX-2B |
|
Тіркеу каналдарының ішкі шу деңгейі |
< 0.15 мкВ |
|
Жазу арнасының алдын ала күшейту коэффициенті |
1, 2, 4, 8, 16, 32 и 64 дБ |
|
Сигналдарды қабылдаудың лездік динамикалық диапазоны |
> 130 дБ |
|
Енгізу жалпы режимді қабылдамау коэффициенті |
> 100 дБ |
|
Жазылған сигналдың жиілік диапазоны (деңгей минус 3 дБ) |
0...103 (206, 413, 826, 1652) Гц |
|
Период квантования регистрируемого сигнала |
4, 2, 1, 0.5 және 0.25 мс |
|
Жазу арнасының сызықты емес бұрмалану коэффициенті |
< 0.0005% |
|
ADC биттерінің саны (ADS1282 Texas Instruments) |
32 бит |
|
Деректер интерфейсі |
Арнайы |
|
Кабельдің максималды ұзындығы |
100 м |
|
Тұрақты қоректендіру кернеуі |
30 ÷ 50 В |
|
Максималды қуат тұтынуы |
15 Вт |
|
Ұңғыма диаметрі |
65 ÷ 130 мм |
|
Зонд қысқышының максималды ашылу/жабылу уақыты |
20 с |
|
ГОСТ 14254-96 бойынша қорғаныс дәрежесі (МЭК 529-89 CEI 70-1 EN 60529) |
IP68 |
|
Жұмыс температурасы |
- 40 ÷ +85°С |
|
Өлшемдері |
Ø57 х 630 мм |
|
Массасы |
5.8 кг |
|

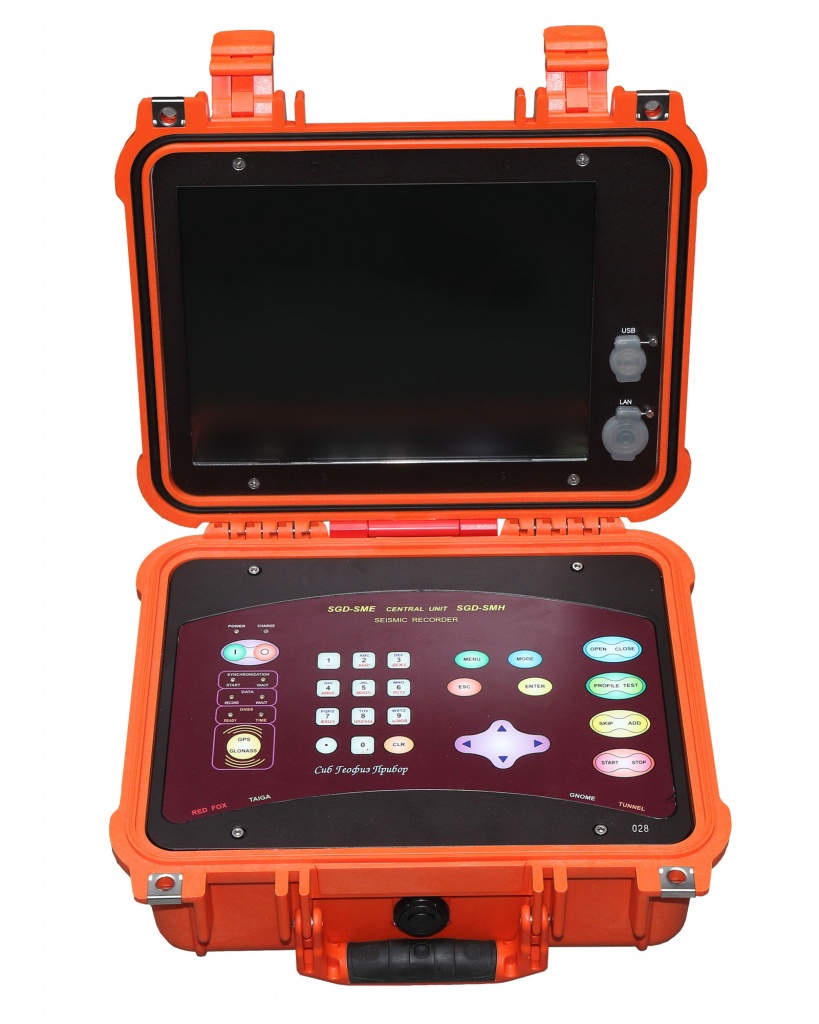

SGD-SLM/CU борт модульі |
|
|
Тіркеу каналдарының максималды саны |
3 |
|
Қосылатын зондтардың максималды саны |
1 |
|
Басұарушы микрокомпьютер |
Colibri T20 512MB IT |
|
Жүйелік жады |
LINUX |
|
Деректер үшін энерготәуелді NAND Flash жадының сыйымдылығы, МБ |
4048 |
|
Деректер үшін энерготәуелді SD Card жадының сыйымдылығы, ГБайт |
≤ 32 |
|
Түсті графикалық дисплейдің ажыратылымдығы (NEC NL8048BC24-09D) |
800 х 600 |
|
USB 2.0 Интерфейсі |
1 |
|
ETHERNET 10/100 Мбит/с Интерфейсі |
1 |
|
Жарылыс көзін синхрондау жүйесі |
SGD-S, ShotProII, BomBox |
|
Электромагниттік импульс көздері үшін синхрондау жүйесі |
SGD-SP |
|
«Құлаған салмақ», «балға» типті бастапқы синхрондау жүйесі |
SGD-SHC, SGD-SHR |
|
Батареяның номиналды шығыс кернеуі |
12 В |
|
Номиналды батарея сыйымдылығы |
8.5 Ач |
|
Батареядан үздіксіз жұмыс істеу ұзақтығы, сағат |
8 |
|
Айнымалы ток зарядтау режимінде қуаттану кернеуі |
90 ÷ 264 В |
|
Толық зарядсызданған батареяны зарядтау уақыты |
≤ 12 сағ |
|
Зондтарды қуаттандыруға арналған номиналды шығыс кернеуі |
100 В |
|
Сыртқы тұрақты ток көзінен қуаттануу кернеуі |
11 ÷ 15 В |
|
ГОСТ 14254-96 бойынша қорғаныс дәрежесі (МЭК 529-89 CEI 70-1 EN 60529) |
IP64 |
|
Жұмысқа деген қоршаған орта температурасының диапазоны |
- 30 ÷ +70°С |
|
Өлшемдері |
270х246х124 мм |
|
Массасы |
7 кг |
