Ұңғымалық SH толқынның шығарушы Shock

Ұңғыманың электродинамикалық көзі Shock көлденең сейсмикалық сынауды және инвертивті тік сейсмикалық профильді қолданумен жұмыстарды орындау кезінде тереңдігі 150 м дейінгі ұңғымаларда көлденең (SН) поляризацияның бойлық (Р) және ығысу толқындарын жасау үшін қолданылады. Көп толқынды МСП аралық кеңістікте сенімді жоғары ажыратымдылықтағы жылдамдықты Vp және Vs қималарын алуға және Пуассон қатынасының, сондай-ақ Янг және ығысу модульдерінің таралуын есептеуге мүмкіндік береді. Эмитенттің жұмысы Jack энергия жианқтау құрылғыларымен қамтамасыз етіледі.

Shock ұңғыма қабырғасына асимметриялы соғу арқылы ығысу толқынын тудырады. Қатты пневмоэлектрлік желі «оң» және «сол» соққылардың пайда болуын қамтамасыз ете отырып, көзді оңай айналдыруға мүмкіндік береді. Эмиттерді ұңғымаға бекіту және қозудың демпферлік (ассиметрия) соққының қарама-қарсы жағында орналасқан үрленетін пневматикалық камерамен қамтамасыз етіледі. Арнайы дизайн сумен толтырылған ұңғымаларда да, құрғақ ұңғымаларда да сейсмикалық сигналды жасауға мүмкіндік береді, бұл ұңғыма ұшқындары үшін қол жетімсіз. Көп толқын ұзындығы деректерді жазу серіппелі (GStreamer), пневматикалық (GStreamer-P) және электромеханикалық (GStreamer-E) қысқышы бар көп деңгейлі 3C ұңғы зондтары арқылы қамтамасыз етіледі.

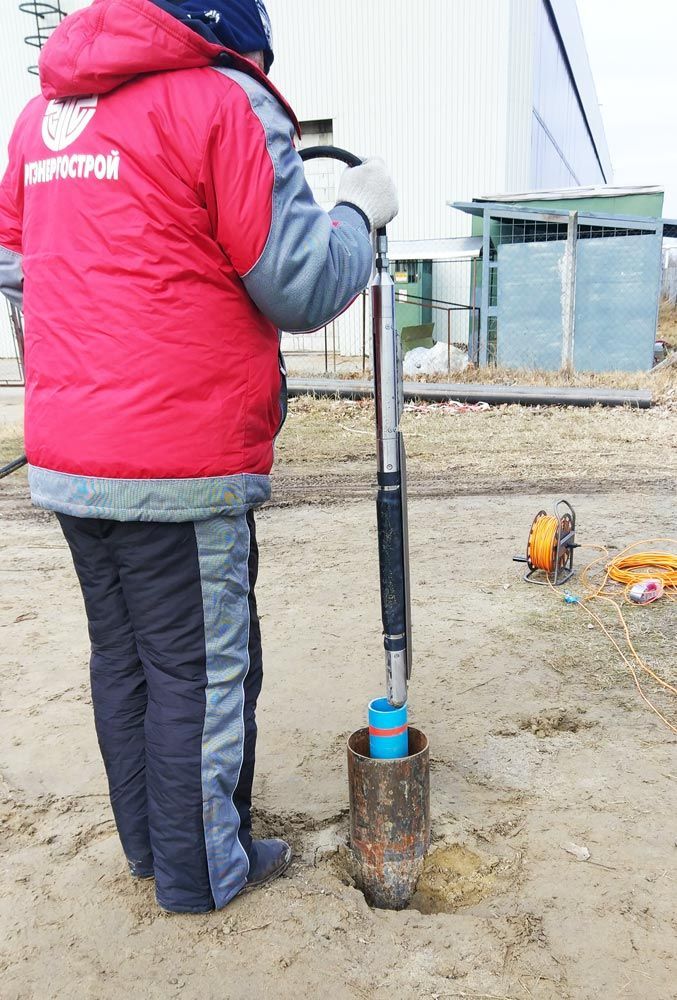

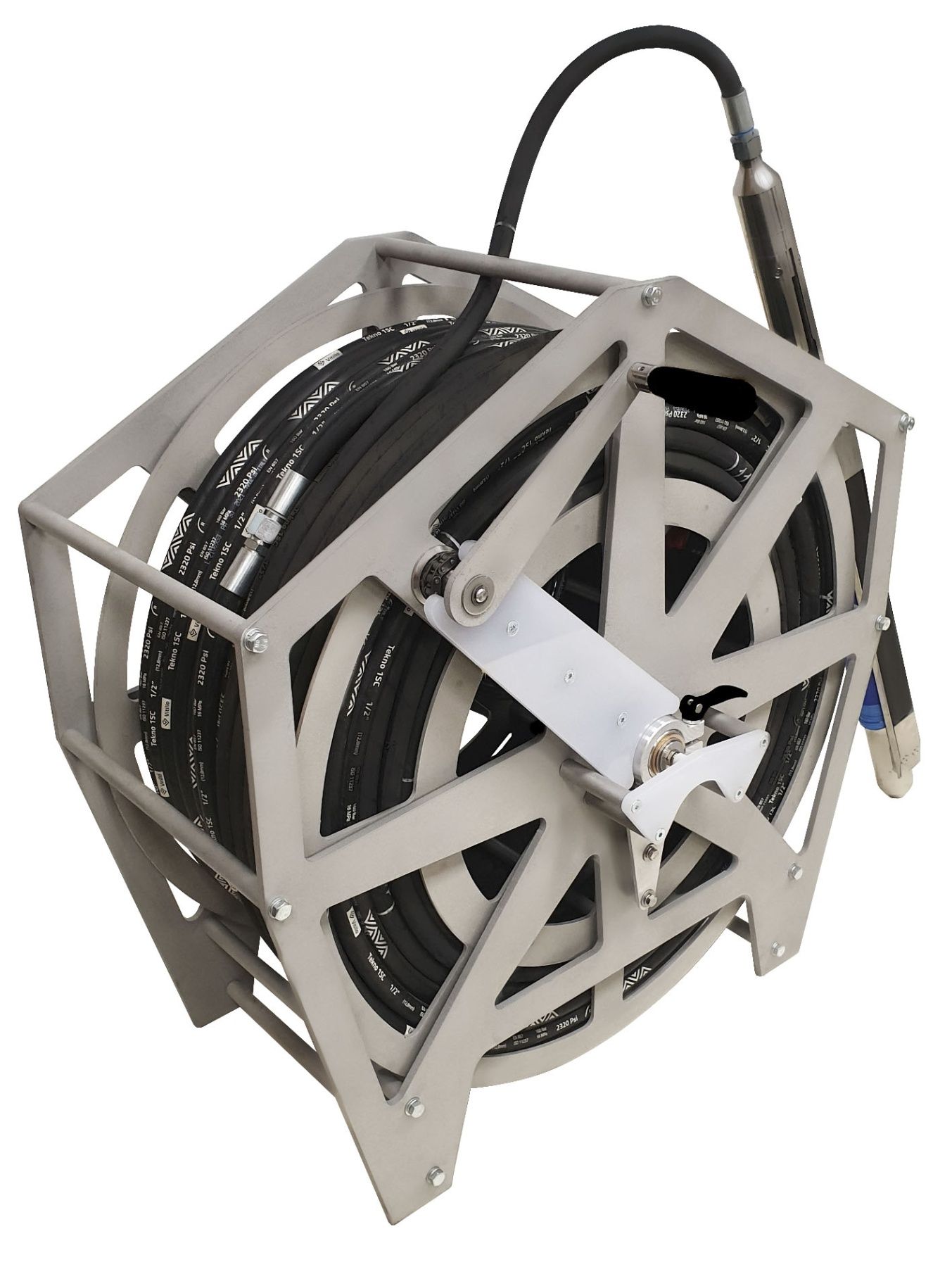

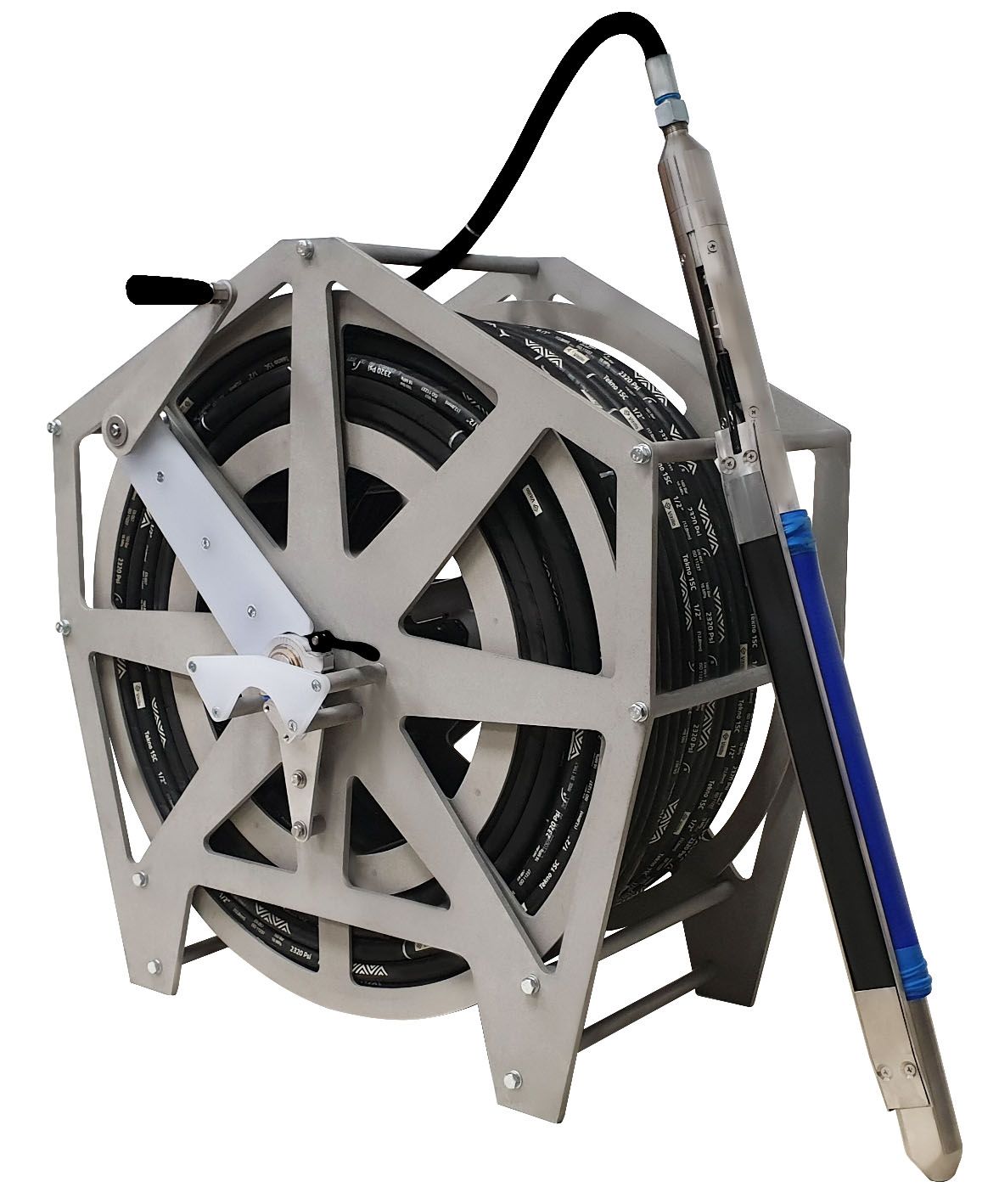

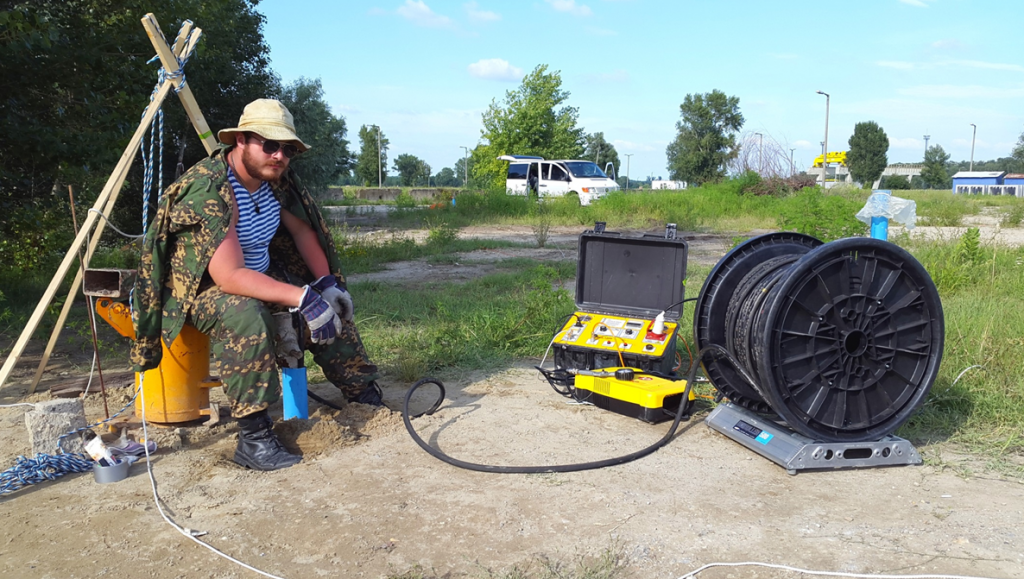

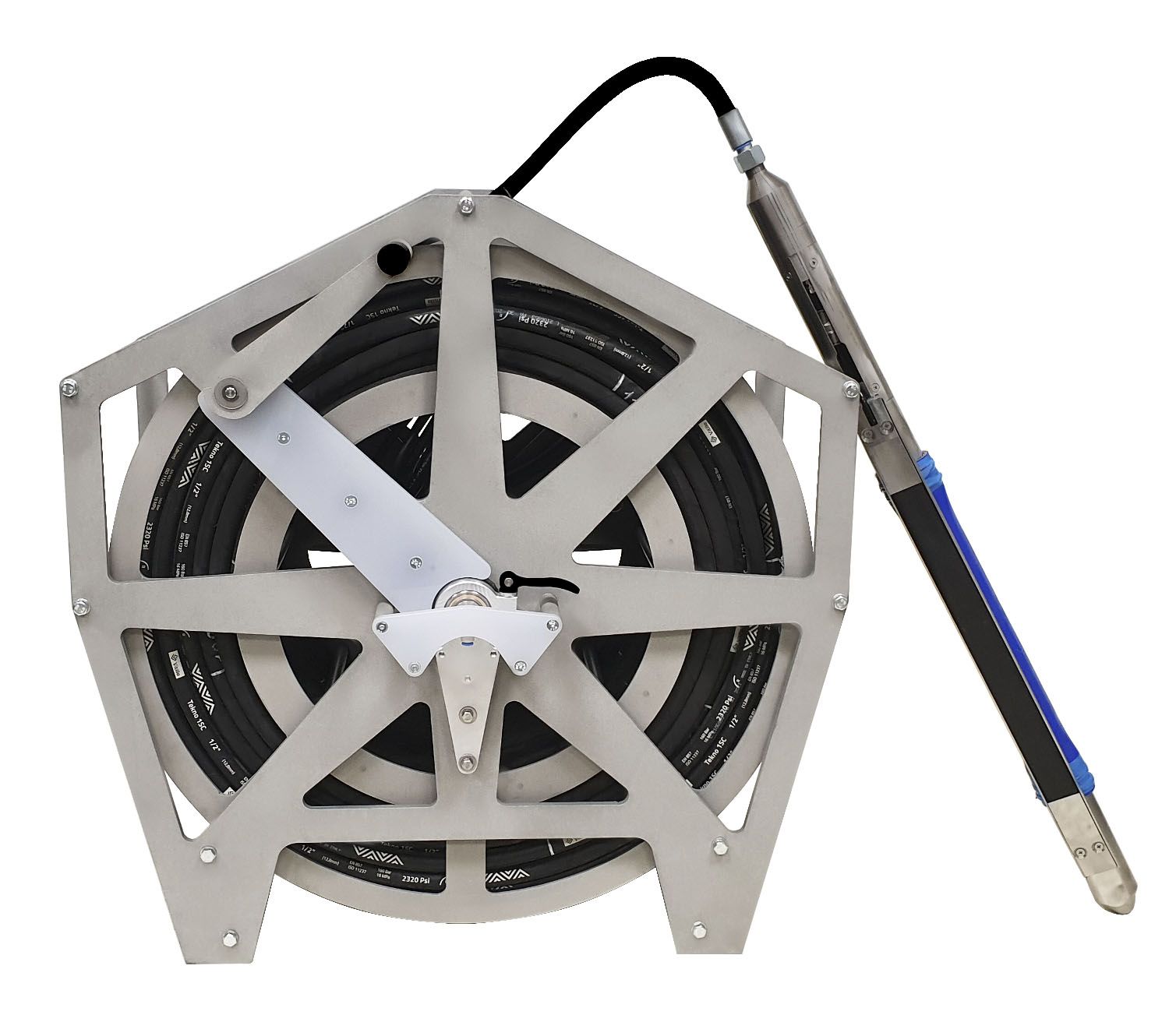

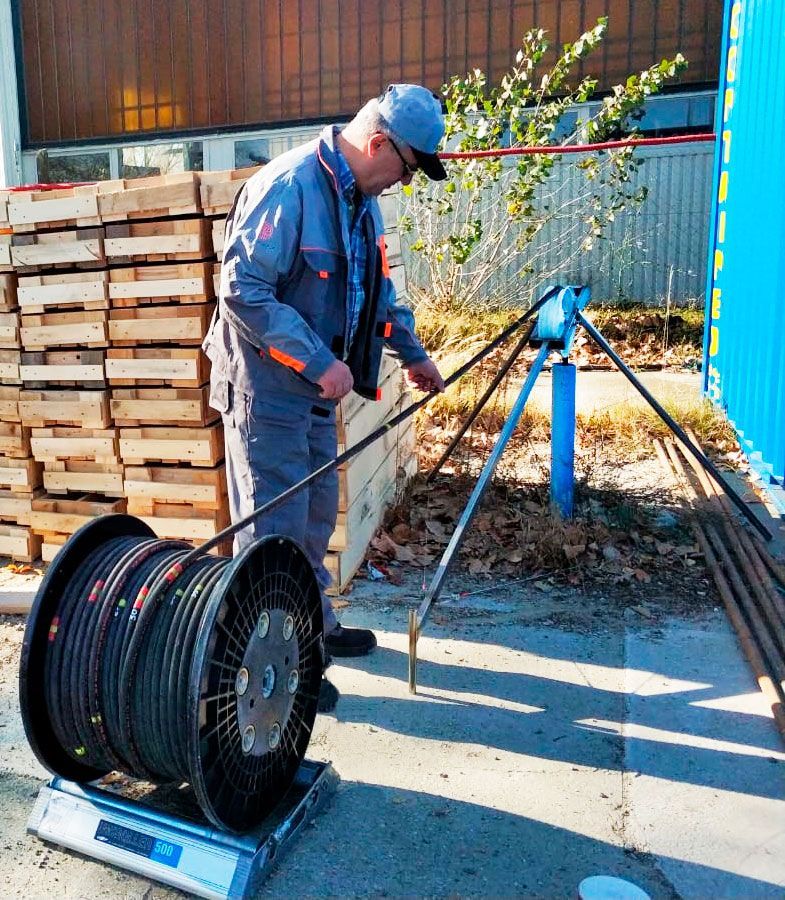

Shock пневмоэлектрлік желісі жоғары вольтты сырғымалы контактімен және пневматикалық фитингпен жабдықталған катушкада жеткізіледі, бұл кабельді орау / босату операцияларын орындау кезінде энергия сақтау құрылғысы мен компрессорды ажыратпауға мүмкіндік береді.

• Құрғақ және су толтырылған ұңғымаларда ұңғымалық сейсмикалық барлау жұмыстарын орындау
• Ерекше жауапты құрылыстарды салуға арналған инженерлік ізденістер
• Карсттарды, тығыздау аймақтары мен қазбаларды іздеу
• Топырақтық негіздің геотехникалық мониторингі және оның көтергіш қасиеттерін анықтау, оның ішінде ASTM D4428/ D4428M стандарты бойынша
• Жарықтарды іздеу және беріктік қасиеттерін анықтау мақсатында массивті темірбетон құрылыстарының геотехникалық мониторингі

• Излучатель SHock
• Пневмоэлектрическая линия
• Катушка с высоковольтным скользящим контактом и пневмофитингом
• Компрессор
• Кабель для подключения накопителя Jack

• Ұңғыма сағасындағы пневмоэлектрлік желінің бекіткіші
• JackPad қашықтан басқару пульті бар Jack энергия жинақтаушысы
• WellStreamerұңғымасының гидрофонды ағындары
• Серіппелі (GStreamer), пневматикалық (GStreamer-P)) және электромеханикалық (GStreamer-E) қысқышы бар бір деңгейлі және көп деңгейлі 3C ұңғыма зондтары
• Sigma4, DAQlink4 немесе ЭЛЛИСС-3 жоғары жиілікті сейсмикалық станциялар
• Pulseұңғымалық спаркерлері

• Ұңғымалық инклинометрлер INCLIS DH

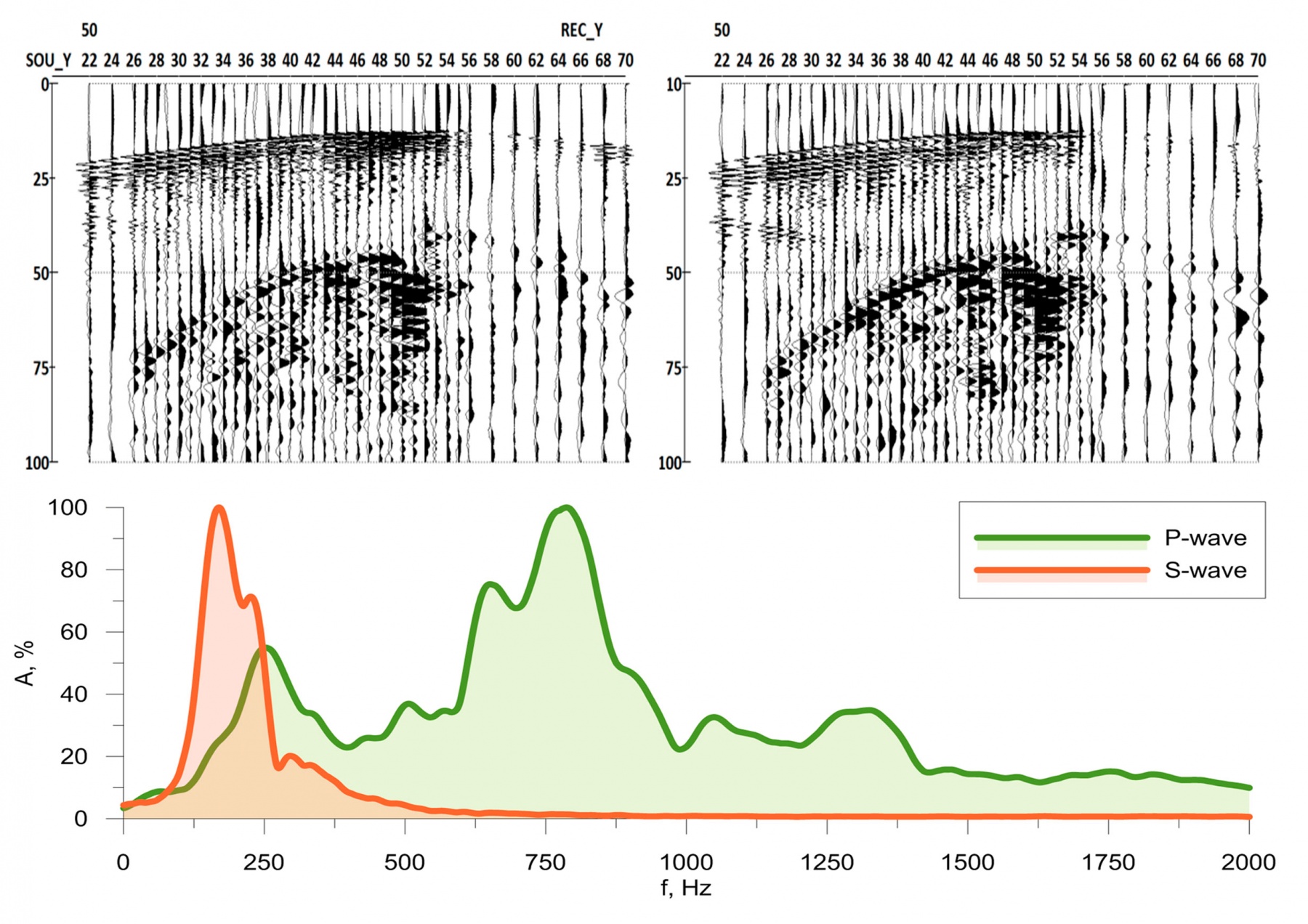

Көрші ұңғымада SHock сәулелендіргішінің сигналды қоздыруы кезінде сейсмокосты 3С жүйесімен тіркелген сейсмограммаларының үлгісі

Вверху — две сейсмограммы ОПП, внизу — спектры P- и S- волн. Работу излучателя обеспечивал накопитель энергии Jack.

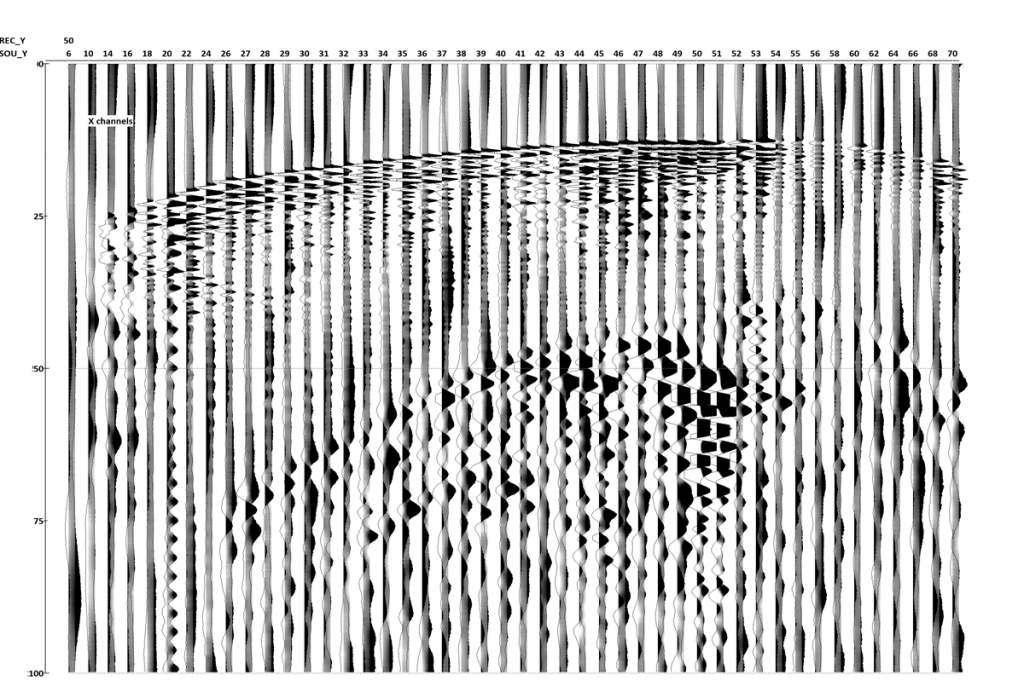

Оң және сол жаққа соққы бере отырып, X - және Y - компоненттері бағдарланбаған КДБ сейсмограммаларының үлгілері

Иллюстрация процесса ориентировки сейсмической записи в плоскости XY в программе RadExPro Plus

Сол жақта - «зонд қозғалысының траекториясын» визуализациялау, оң жақта - бейімделмеген (X ′ және Y ′) және бейімделген жазба компонентінің сейсмикалық жазбалары.

Оң және сол жақтағы соққылары бар бағдарланбаған X және Y-компоненттерінің ОПП сейсмограммаларының мысалдары
