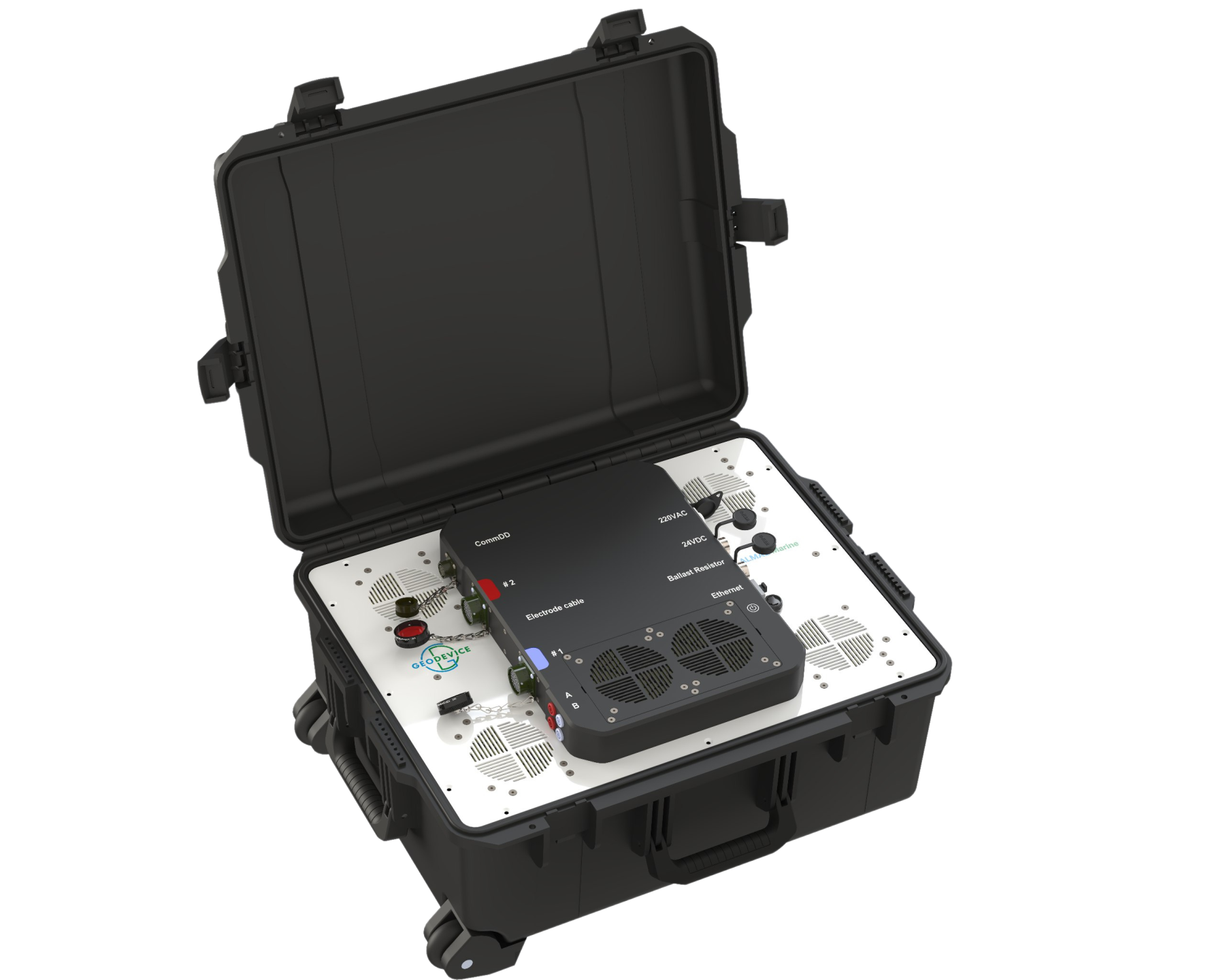

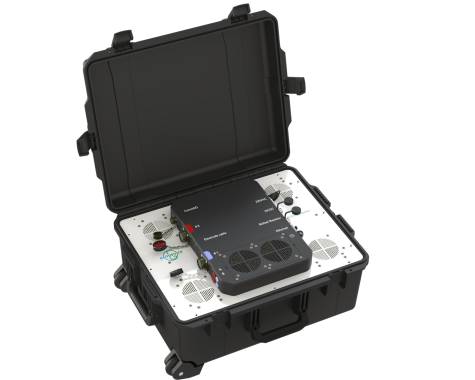

ALMAZ Marine - тұрақты немесе айнымалы токты пайдаланып үздіксіз су зондтау кешені

ALMAZ Marine - тұрақты токты (ЭТ/ВП) немесе өтпелі процесті (ЗСБ/МПП/ЭМЗ-ВП) тіркейтін 72 электродты кабельмен тіркеу арқылы үздіксіз су зондтауын (НАЗ) орындауға арналған әлемдегі ең заманауи кешен. Бірегей 3 кВт генератор токты 10 А-ға дейін жеткізуге мүмкіндік береді, ал сыртқы тұрақты ток көзін пайдаланған кезде 50 А қуаты бар ток коммутациясы қол жетімді.. Кірістірілген қосқыш үш қол жетімді параметрдің біреуін таңдауға арналған. Бұл тәсіл 32 өлшеу арнасы (MN) бойымен деректерді синхронды жазумен бірге, тұщы суларда да, түбі бірнеше ондағанға дейінгі тереңдіктегі теңіз суларында да ~75-95 м-ге дейінгі электр томографиясы арқылы мүмкін болатын ең жоғары рұқсатты және зерттеу тереңдігін қамтамасыз етеді. метр.

Қосымша жоғары қуатты ток қосқыштары Тұзды суларда электромагниттік дыбыс шығару үшін жүздеген ампер токтарын жүргізу қажет. Егер сізге осындай қуатты қосқыш қажет болса, веб-сайтта көрсетілген әдістердің кез келгенін пайдаланып бізге хабарласыңыз.

Төменгі орналасулары бар электрлік томографияға арналған қосымша қосқыш
Жеткізу жинағына кіретін сүйреткіш стримерді CommDD2 көмегімен электродты ауыстырып қосу арқылы түбін егжей-тегжейлі бақылау үшін пайдалануға болады..

Қосымша ГНСС қабылдағышы және жаңғырық дыбыс шығарғышы
Тартылған стримермен жұмыс істегенде, нақты уақытта координаттарды жазу үшін GNSS қабылдағыштарын пайдалану өте маңызды. Төменгі геометрияны бекіту инверсияның тұрақтылығы мен сенімділігін арттырады. Біз үйлесімді жаңғырық зондтарын, сондай-ақ кеме бортында және шеткі қалтада орналасуы мүмкін мөрленген GNSS қабылдағыштарын жеткіземіз.

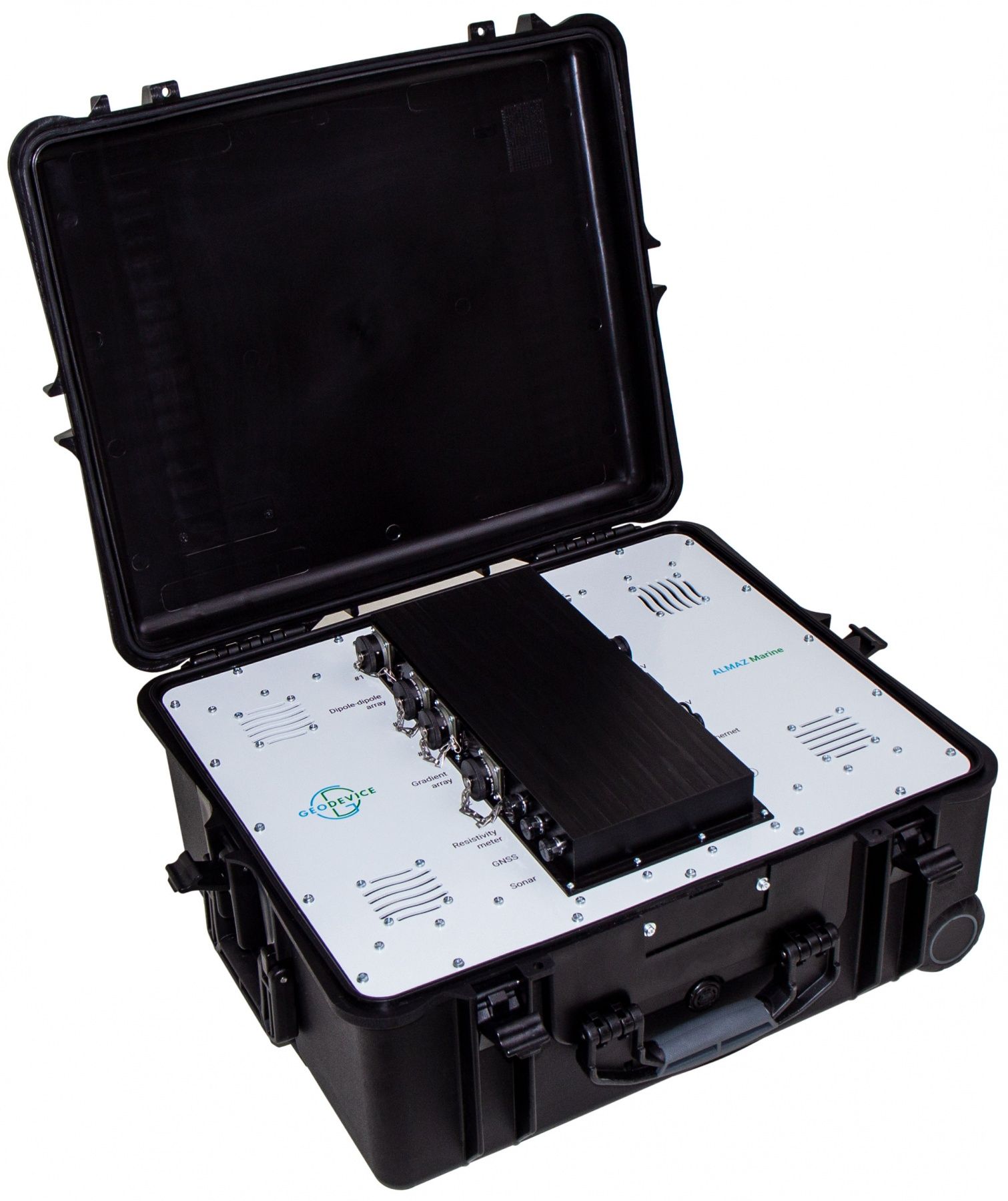

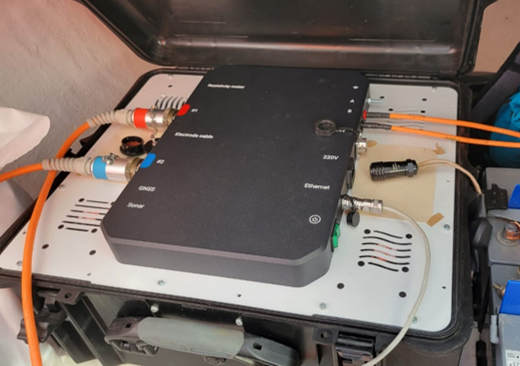

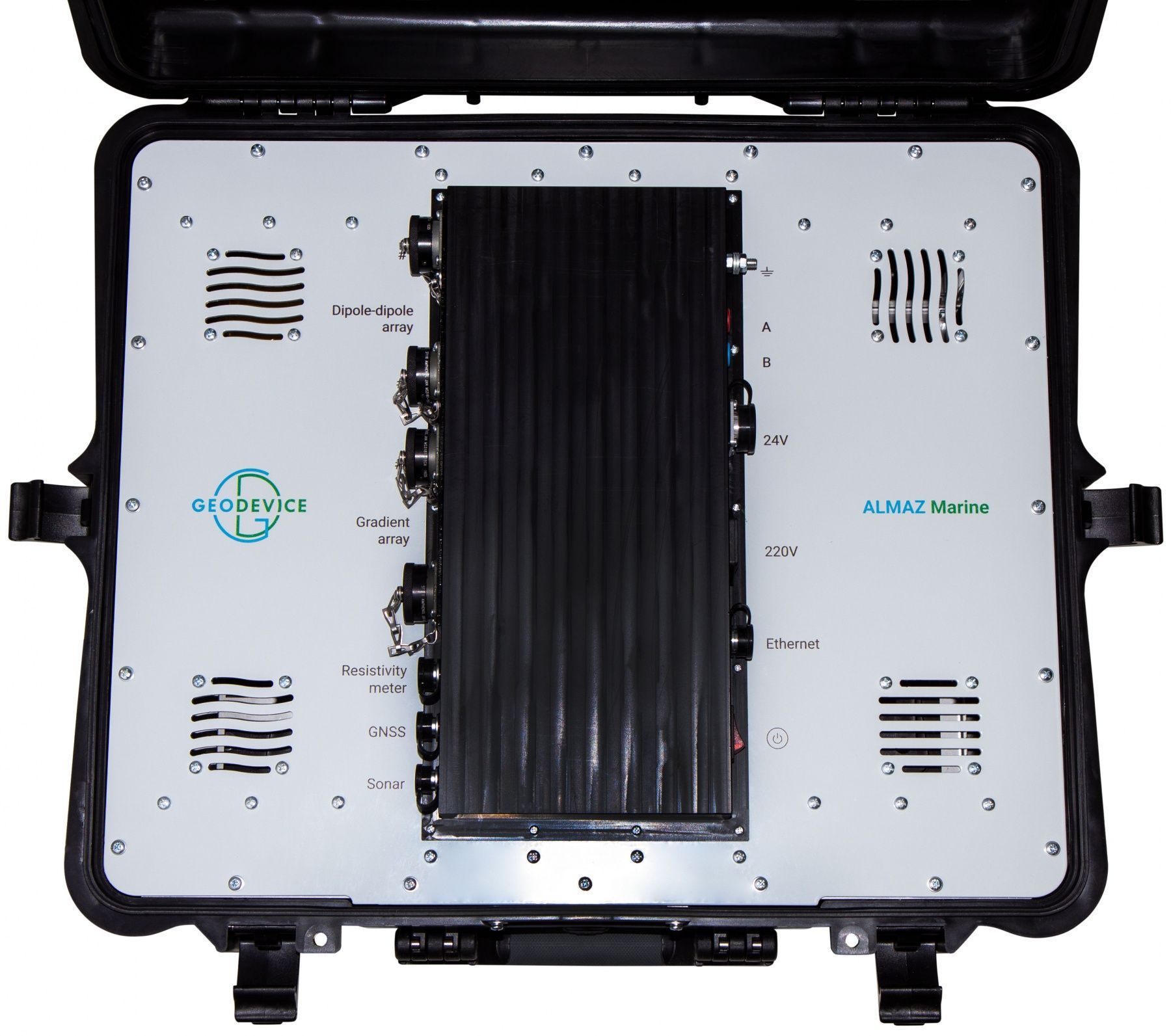

Өлшегіш құрал

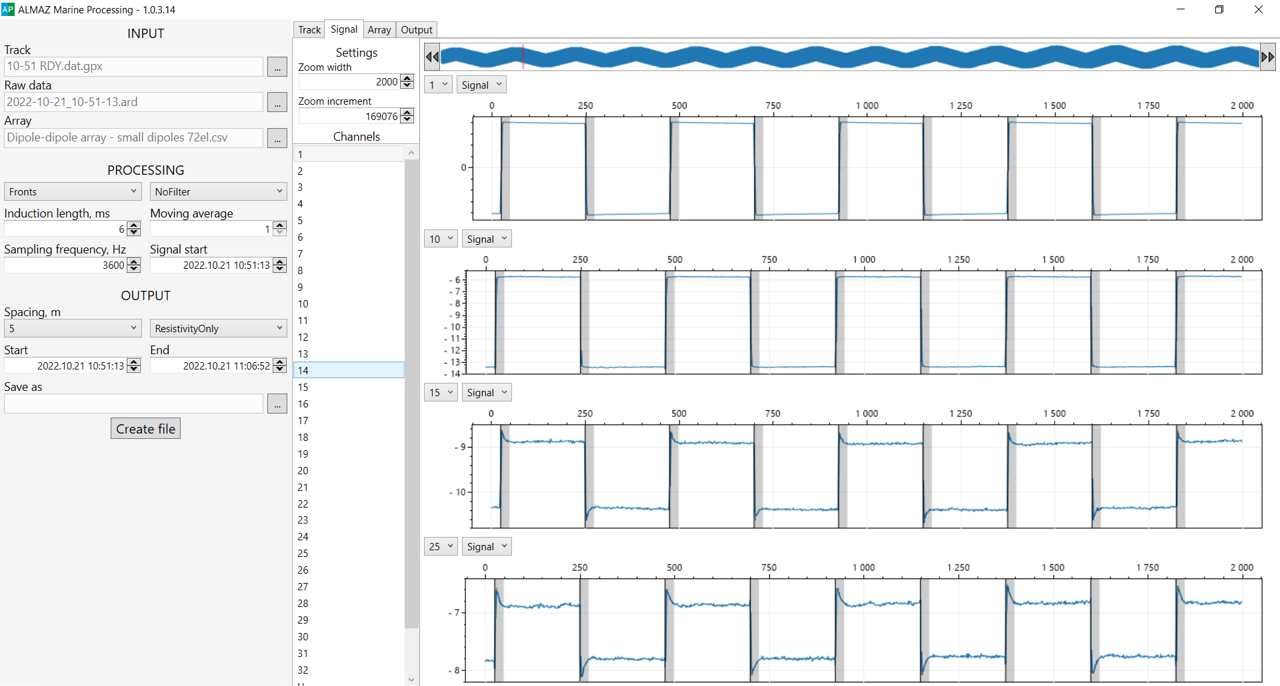

ALMAZ Marine құрамдас бөлігінің тұрақты компенсациясы бар 32 дәлдік өлшеуге арналған каналдары жүзеге асырады. Тағы екеуі токты жазу және генератор сигналының кернеуін өлшеу үшін қолданылады. Толық толқын пішіні кейінгі өңдеу үшін 3600 Гц (сұраныс бойынша 7200 Гц) жиілікте жазылады. Әрбір есептегіш бағдарламаланатын сүзгімен жабдықталған және гальваникалық оқшауланған. ALMAZ есептегіштері нарықтағы ең жақсылардың бірі болып табылады және минималды шу мен тұрақты фаза сипаттамаларын қамтамасыз етеді.

Генератор
Біз су айдындарында жұмыс істеу үшін арнайы қуаты 3000 Вт-қа дейінгі мамандандырылған генераторды жасадық. Ол 10 А-ға дейінгі токтарды және 300 В-қа дейінгі кернеуді (600 В-қа дейін) шаршы толқынмен немесе үзіліспен шаршы толқынмен жеткізуге қабілетті. Бұл параметрлер 5 метрлік қадаммен стандартты стримерлері бар барлық арналарда, тіпті теңіз суларында да өлшенетін сигнал деңгейін қамтамасыз етеді. Генератор батареялардан (24 В) немесе айнымалы ток желісінен (220 В, 50/60 Гц) қоректенеді. ALMAZ Marine сонымен қатар AB желісіндегі токтың үздіксіз жазылуы бар сыртқы генератормен немесе ток қосқыштарымен жұмыс істеуге мүмкіндік береді.

Орантулар және стримерлер

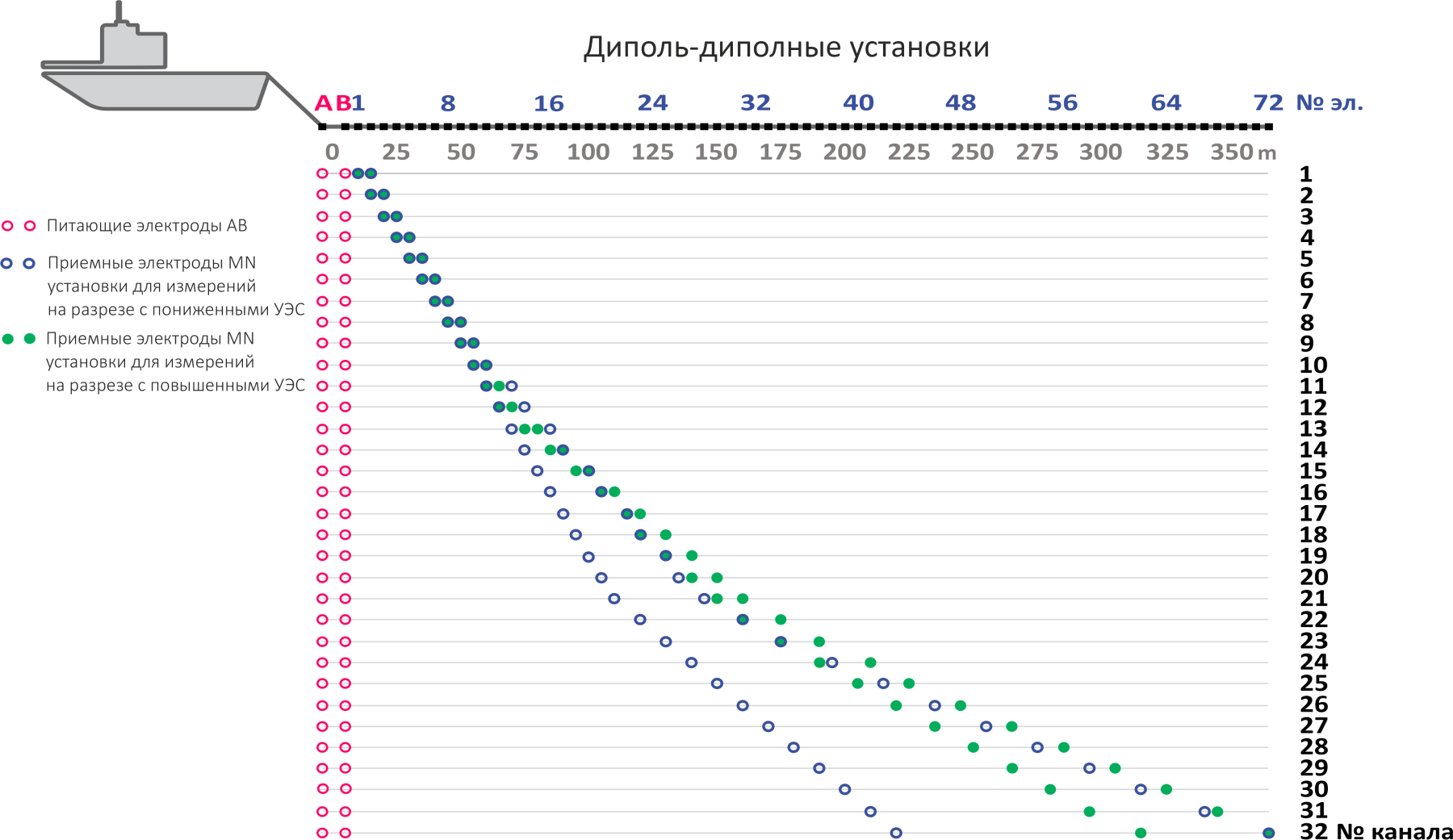

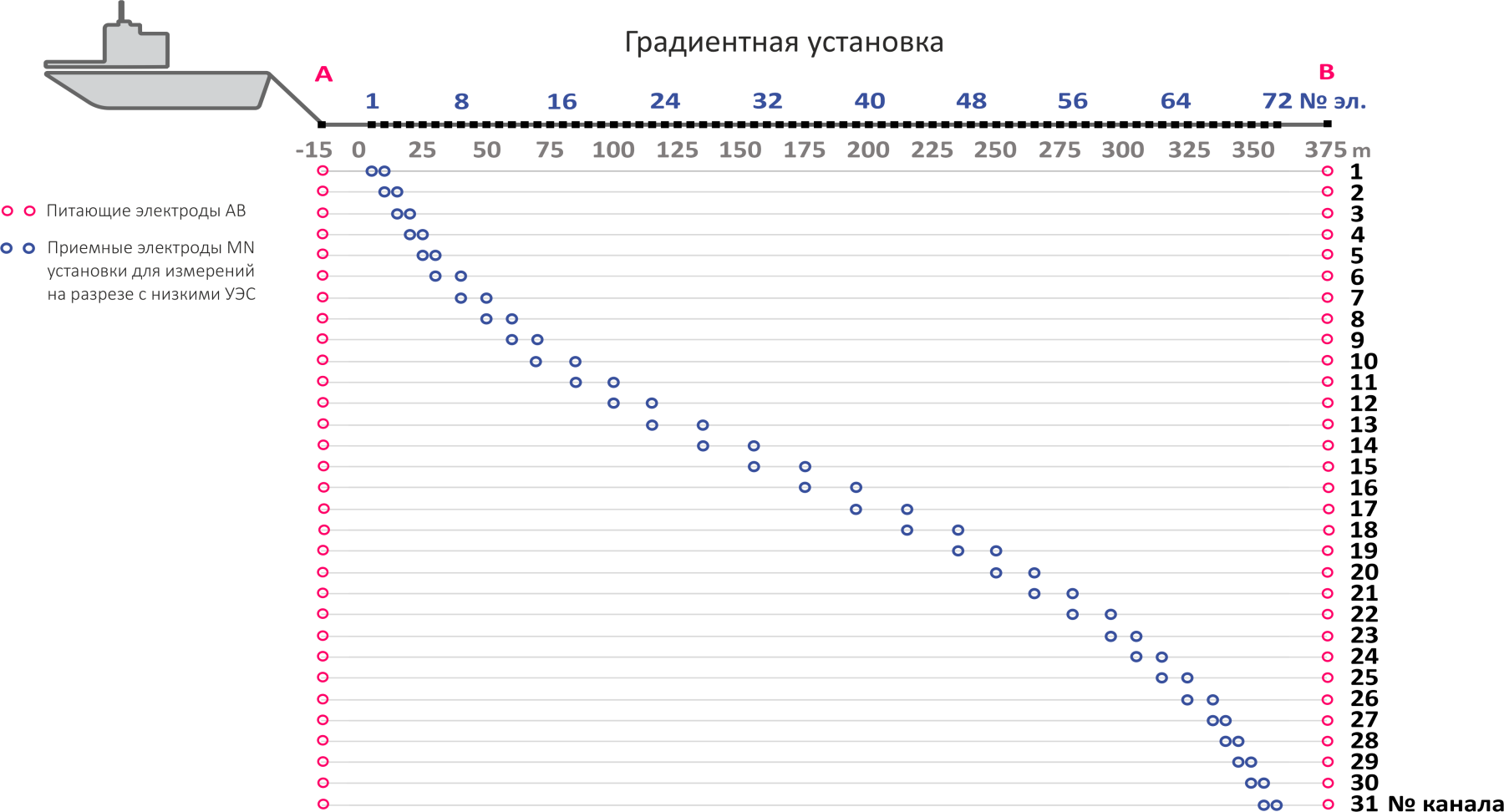

ALMAZ Marine екі диполь-дипольді және бір градиентті орнатуды қолдайды. Дипольді-дипольді қондырғылар жоғары және орташа кедергісі бар тұщы су аймақтарында жақсырақ ажыратымдылық пен тереңдік алуға мүмкіндік береді. Градиентті орнату MN дипольдерінде айтарлықтай жоғары сигнал деңгейін қамтамасыз етеді, сондықтан теңіз суларында (0,2 Ом∙м кедергісі) оны пайдалану қолайлы болуы мүмкін. Орнатулар псевдосекцияны өлшеу нүктелерімен оңтайлы қамтуды қамтамасыз етуге арналған.

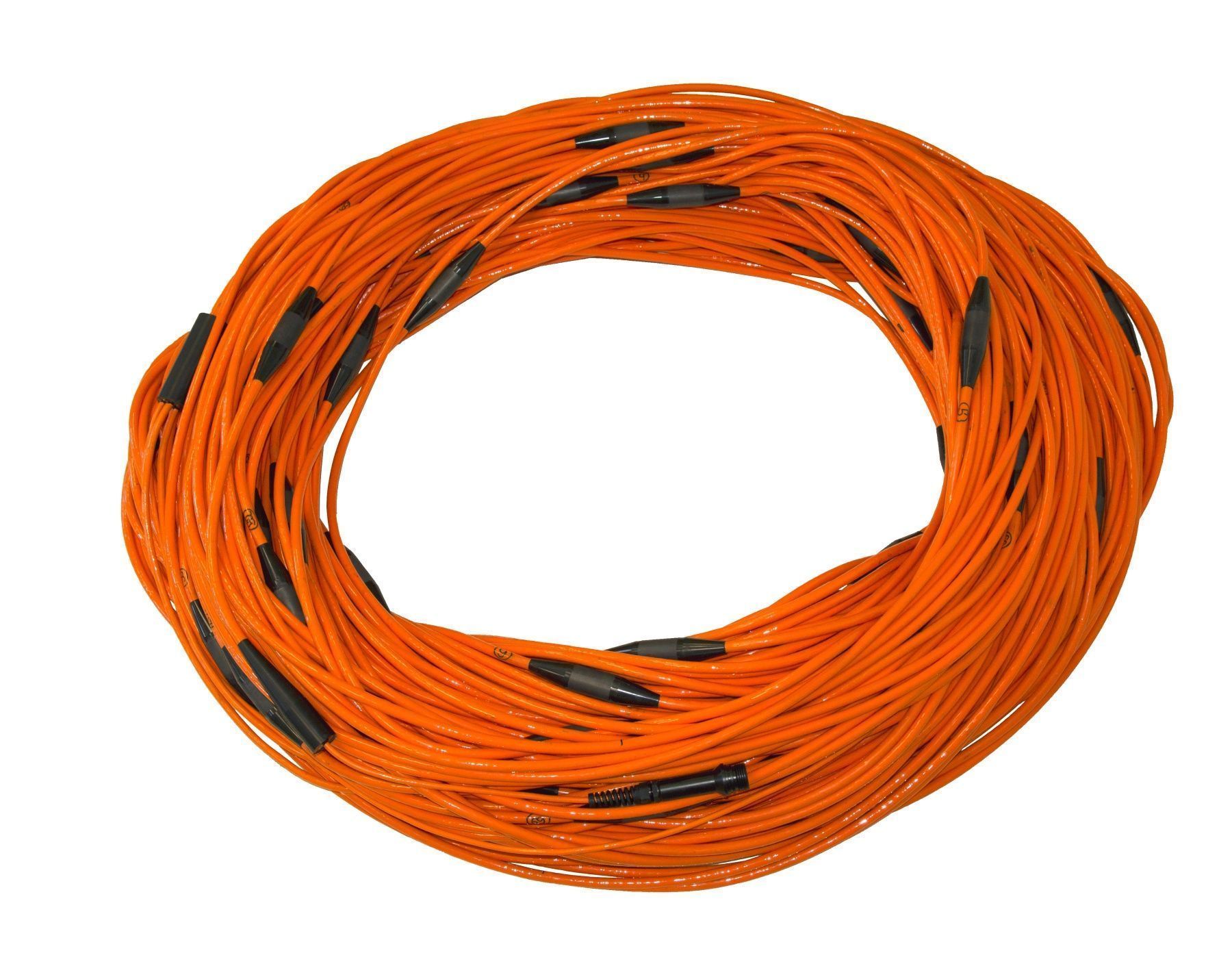

ALMAZ Marine 72 электродты стримерлермен жабдықталған. Стример бойындағы электродтар арасындағы стандартты қадам 2,5, 4 немесе 5 метрді құрайды. Қоректендіретін электродтар қабылдағыш түтіктің сыртында орналасқан және оларды алу оңай реттеледі. Осылайша, қондырғының ұзындығы 162,5-тен 365 немесе одан да көп метрге дейін қамтамасыз етіледі, бұл орташа геологиялық жағдайларда зерттеу тереңдігін сәйкесінше 35-тен 95 м-ге дейін бағалауға мүмкіндік береді. Жер бетіне жақын сүйреуге арналған стример қалтқыларда сүйретіледі, бұл сүңгуір тереңдігін бақылауға ғана емес, сонымен қатар оны акваторияда көрінуге мүмкіндік береді. Қалтқыларды ажыратқанда, стримерді астыңғы жағына қоюға, үшінші тараптың электр томографиялық станцияларына немесе қосқышқа қосуға болады және төменгі бақылауларды орындауға болады. Сондай-ақ, кірістірілген қысым сенсорлары, магниттік компастар және INS бар жерленген стримерлер бар, бұл су бағанындағы қондырғының орнын дәл есептеуге мүмкіндік береді. Төменгі сүйреу жұмыстың жоғары жылдамдығын сақтай отырып, зерттеудің рұқсаты мен тереңдігін арттыруға мүмкіндік береді.

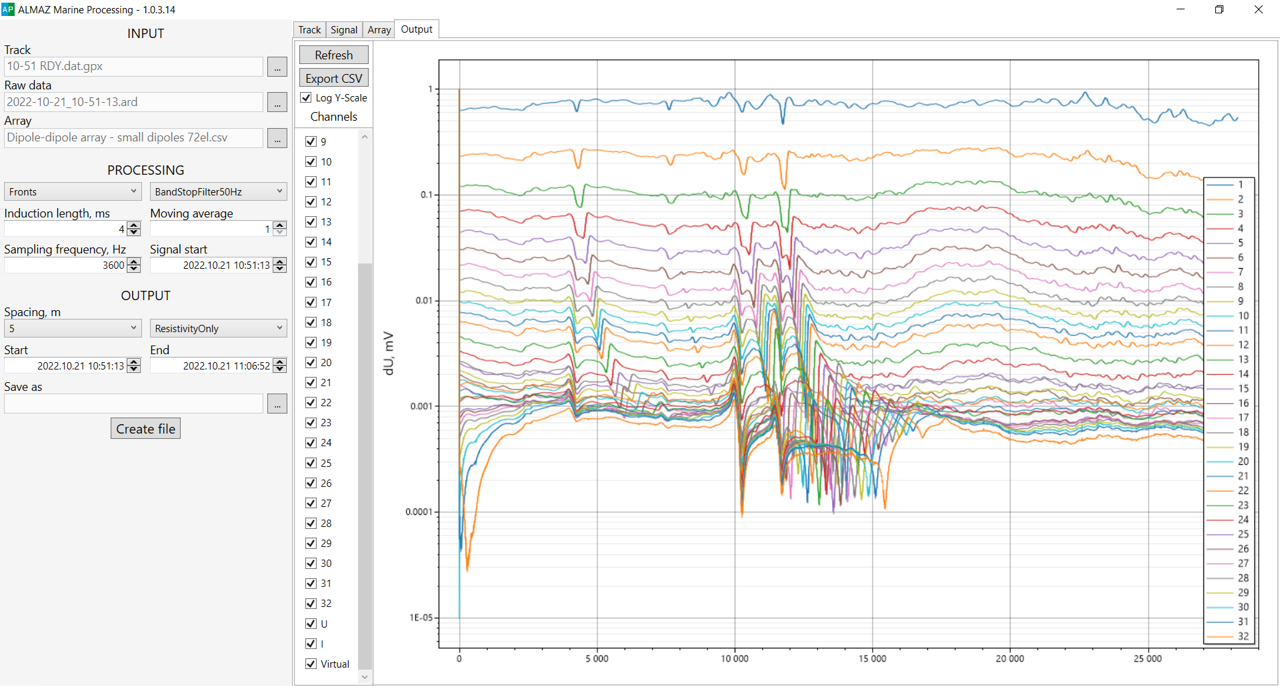

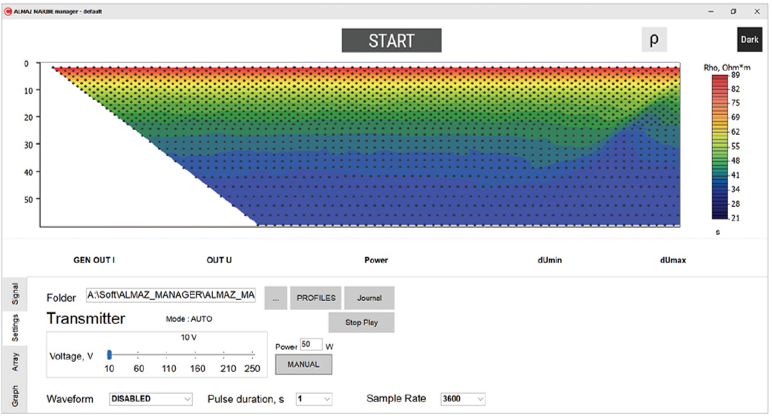

• ALMAZ Marine Windows көмегімен жұмыс істейтін ноутбуктен басқарылады
• Жұмысты жылдам жоспарлау - сүйретілетін өрімнің шығуын есептей отырып, профильдер сызықтарын орнату
• Өлшеу режимдерін қарапайым баптау

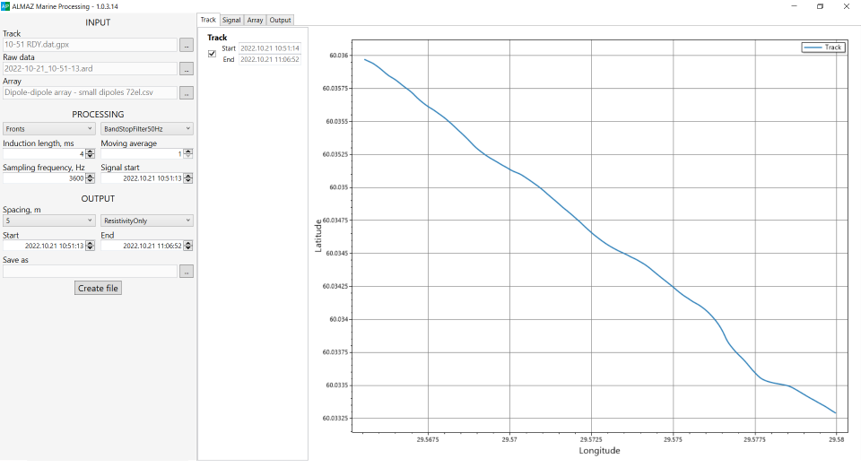

• Бағыт бойынша навигация және бағыттан, түптің бедерінен ауытқуды визуализациялай отырып, нақты уақытта жиналған деректерді қарау, жалған кескіндеме жасау және т.б.
• Кейіннен инверсия үшін шикі және/немесе өңделген деректерді сақтау

Сенімділік пен кепілдік
Біздің әзірлеушілеріміз геофизикалық зерттеулерді жүргізуде үлкен тәжірибеге ие. Жабдықтың сенімділігіне кепілдік берілуі керек, ал қызмет көрсету жылдам әрі ыңғайлы болуы керек екенін жақсы түсінеміз. Біз барлық ALMAZ теңіз станцияларымызға 3 жылдық кепілдік береміз және техникалық қолдау кез келген сұрақтарыңызға дереу жауап береді. Егер сіз әлі де ескірген жабдықпен жұмыс істеп жатсаңыз, біздің сауда-саттық ұсынысымызды пайдаланыңыз және жобаларыңызды ықтимал мәселелерден қорғаңыз.

Біз геофизикалық аспапта ұсақ-түйек заттар жоқ екенін түсінеміз. Біз барлық бөлшектерге барынша назар аударамыз және олардың кейбіреулері:

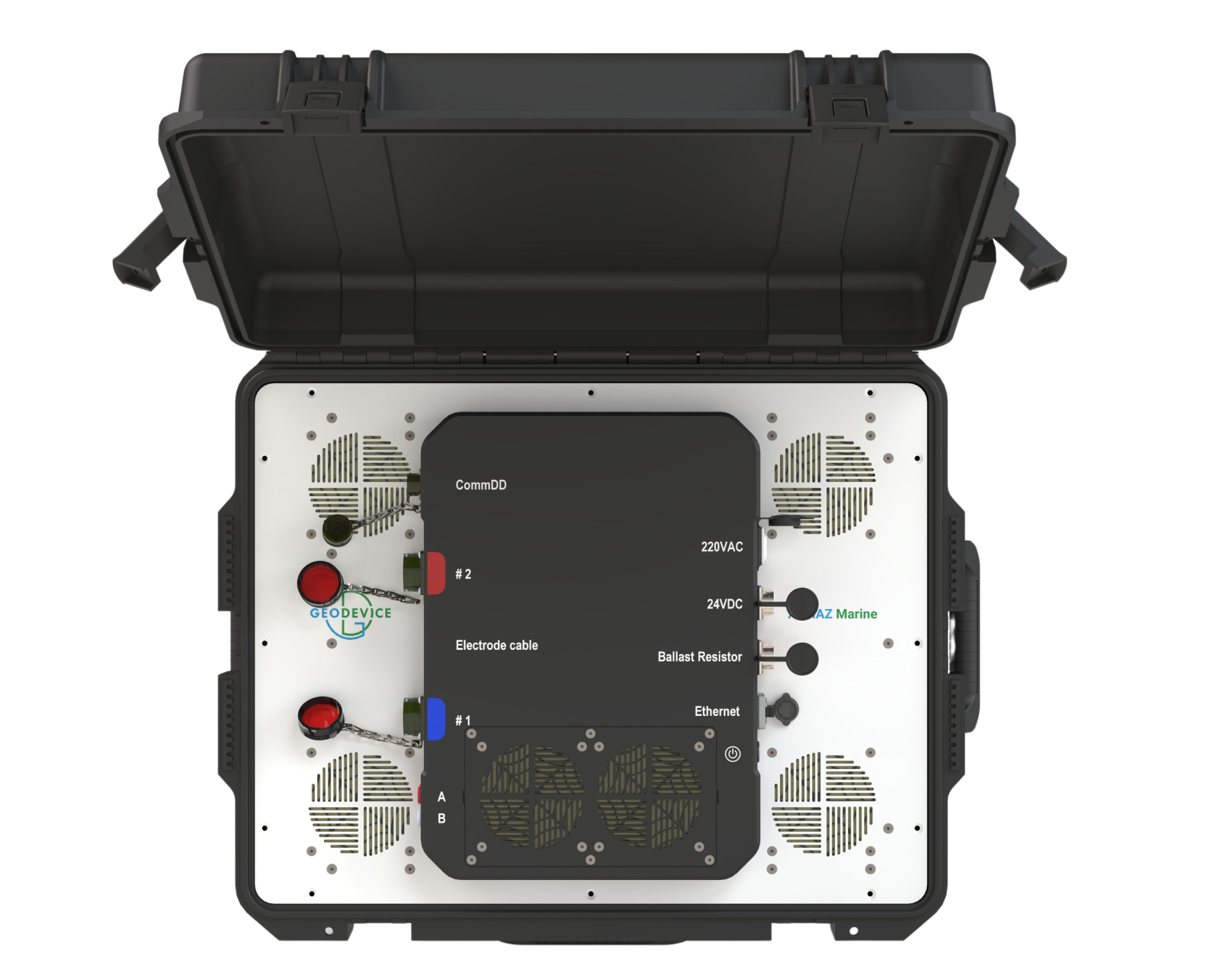

• Барлық қосқыштар панельдің орталық бөлігінде орнатылған - бұл тасымалдау кезінде олар мөрленген соққыға төзімді корпуспен тамаша қорғалатынын білдіреді.
• Тартылған стримерлер кевлармен күшейтілген
• Кешенді 24 В батареялардан немесе 50/60 Гц жиіліктегі 100-240 В желіден қуаттандыруға болады.

• Инженерлік зерттеу
• Қатты пайдалы қазбаларды іздеу және барлау
• Құрылыс материалдарын іздеу және барлау
• Газға қаныққан тұнбалардан газ қалталарын іздеңіз
• Газ гидраттарын барлау
• Қоршаған ортаны зерттеу
• Мәңгілік тоңды картаға түсіру
• Теңіздегі тұщы су көздерін іздеу (су астындағы жер асты суларының ағуы)
• Тереңдету жұмыстарына арналған секцияны нақтылау
• Су бағанының тұздылығының өзгеруі
• Эстуарийлерді зерттеу

• ALMAZ Marine өлшегіш блогы
• Жұмысты жоспарлау және деректерді жинау бағдарламалық құралы
• Жеткізу электродтары мен қалқымалы қондырғылар жиынтығы бар сүйретілген электр барлау стримері

• Борттық GNSS қабылдағышы
• Эхолот
• Төменгі орналасуларға ауыстырыңыз
• Жеткізу электродтары жиынтығы бар жерленген сүйретілген электр барлау ағыны
• 7200 Гц жинау жиілігі бар ALMAZ теңіз өлшем бірлігі
• Өлшеу арналарының көп саны бар ALMAZ теңіз өлшем бірлігі
• ALMAZ су астындағы көліктерге арналған теңіз өлшем бірлігі

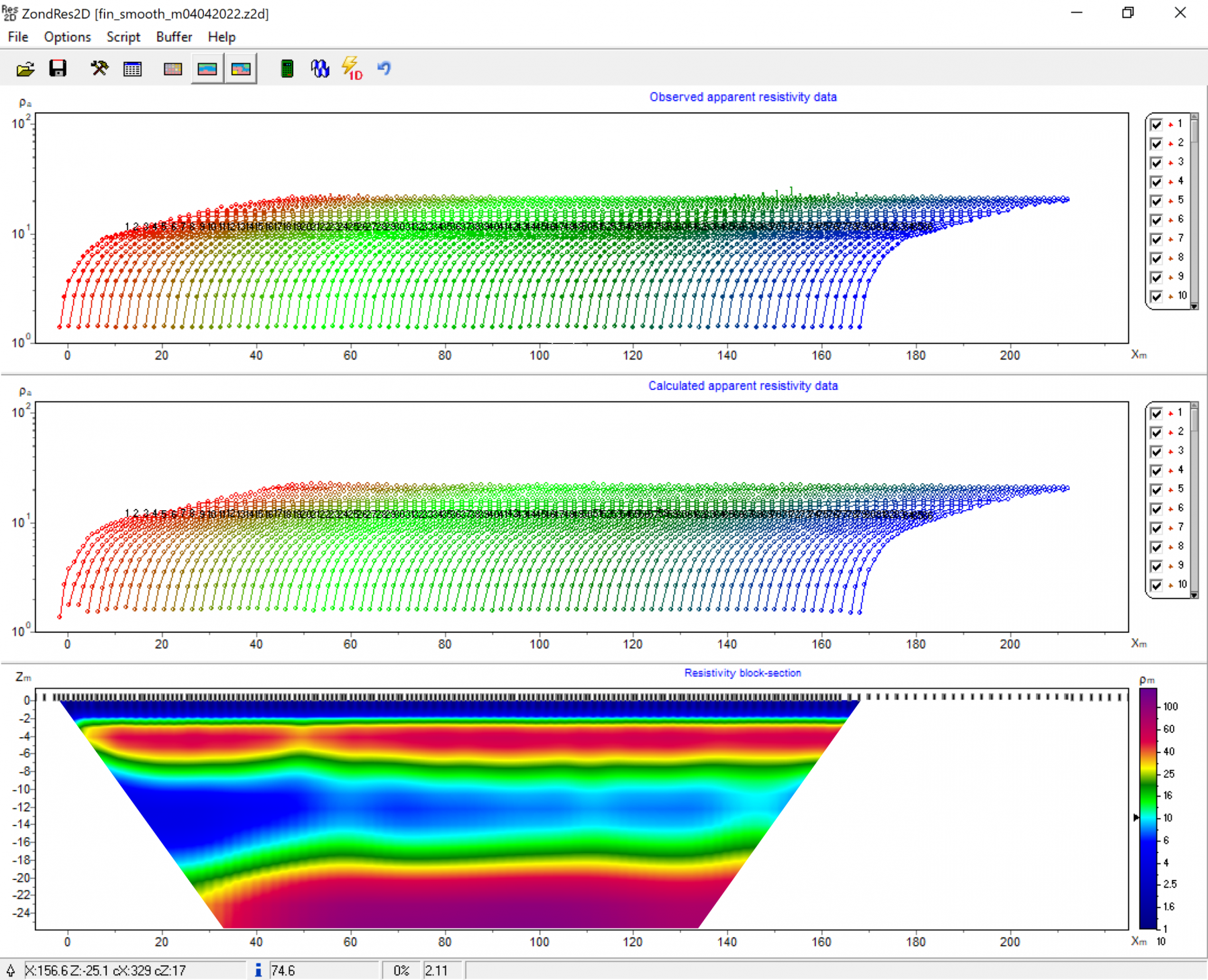

• ZondRes2d
• ZondRes3d

ALMAZ Marine өлшеу қондырғысын басқарылатын су асты көліктеріне орнату үшін тығыздалған контейнерде суасты нұсқасында жасауға болады. Техникалық сипаттамаларды дұрыс ресімдеу үшін веб-сайтта көрсетілген кез келген жолмен бізге хабарласыңыз.
