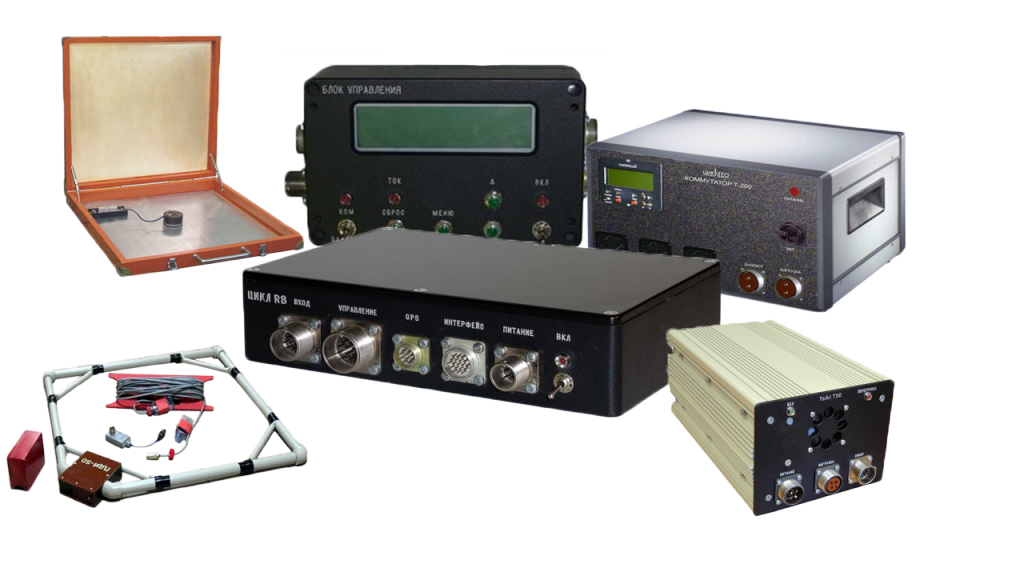

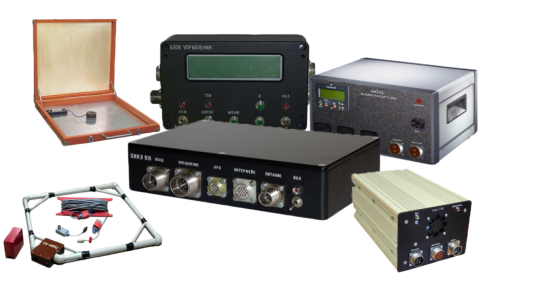

ЦИКЛ электрлік барлау аппаратурасы:

ЦИКЛ жабдық жинағы - өтпелі процесс әдістерін (МПП) пайдалану үшін жасалған. Жабдық жиынтығына мыналар кіреді: ток қосқышы, есептегіш, датчиктер, генератор контуры, ток қосқышының басқару панелі. Коммутатор генератор жақтауын кідірістері бар биполярлы импульстар түріндегі токпен қамтамасыз етеді (әр коммутатор үшін ұзақтықтар әртүрлі), қабылдау датчиктерінде ауыспалы өріс пайда болады, оны үзіліс кезінде есептегіш қабылдайды. Есептегіш сенсорға өткізгіш арқылы қосылады. Геофизикалық сымды шаршы пішінді жерге төселген генератордың жақтауы ретінде пайдалануға болады. Кейбір коммутатор үлгілері басқару блогы арқылы басқаруды қажет етеді. TDEM-TEST сынақ құрылғысы жабдықты жұмыс күйінде тексереді, өтпелі процестерді модельдеуге және қызметкерлерді MPP жабдығымен жұмыс істеу дағдыларына үйретуге мүмкіндік береді. Есептегішті радиомодеммен жабдықтау деректерді 2 км-ге дейінгі қашықтыққа жіберуге және бір компьютерден бір оператордың басқаруымен көп арналы деректерді жинауды жүзеге асыруға мүмкіндік береді.

Тапсырмаларға байланысты жабдықтың әртүрлі жиынтығын қалыптастыруға болады.

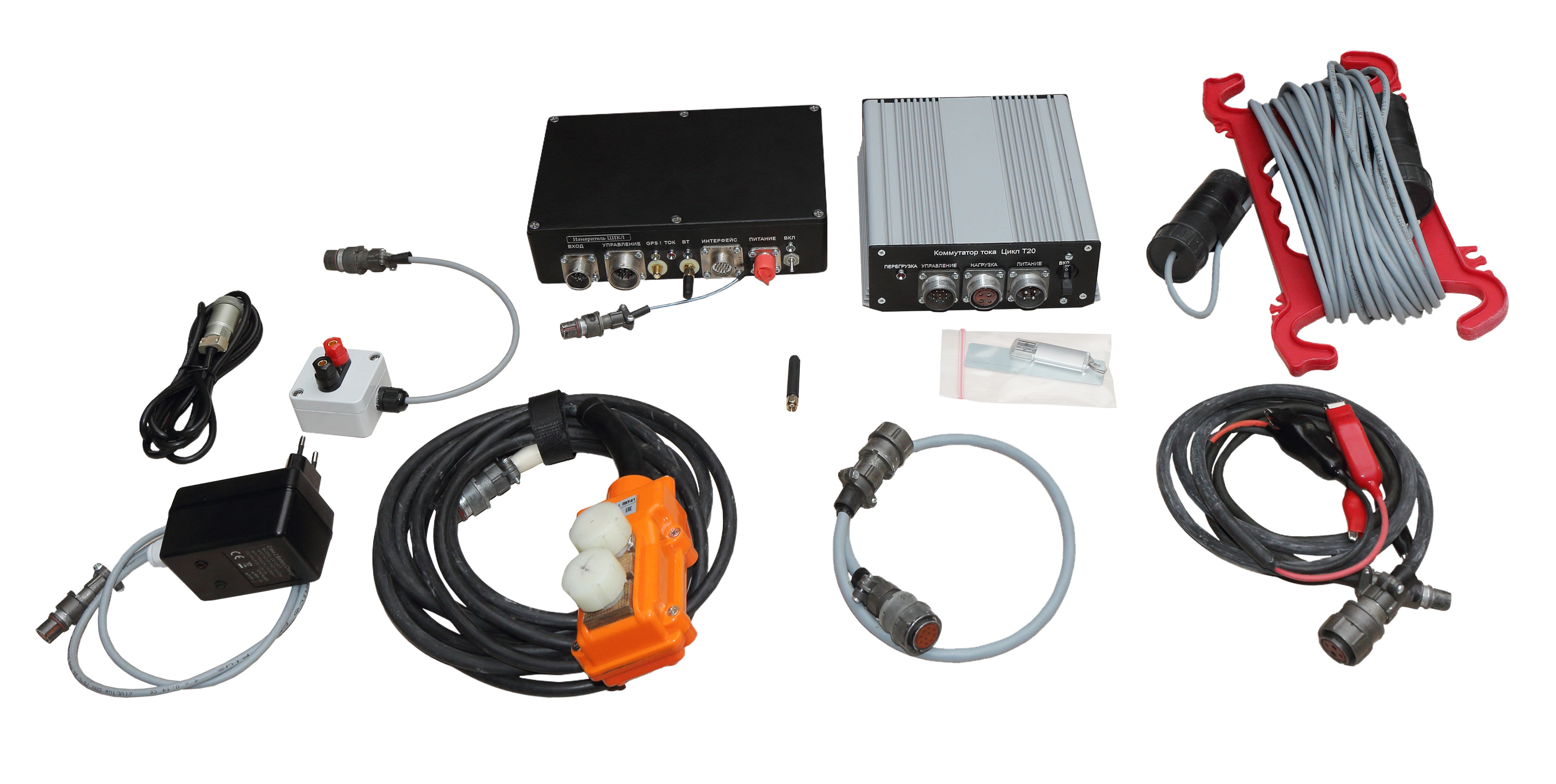

ЦИКЛ жүйесінің конфигурациясы:

• Шағын тереңдікті зерттеулерге арналған ЦИКЛ жүйесінің құрамдас бөлігі:
  • Цикл -7 өлшегіші
  • КТ-20 циклінің ток қосқышы  (кернеу 100 В дейін, ток 20 А дейін)

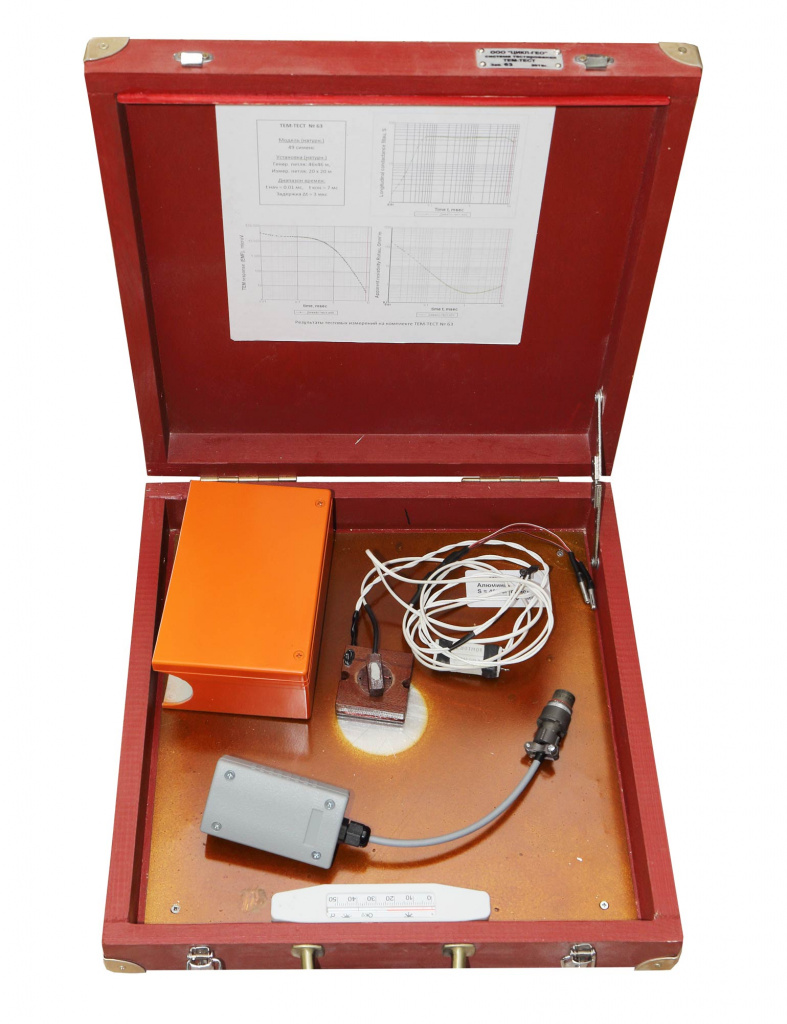

  • TDEM-TEST сынақ құрылғысы

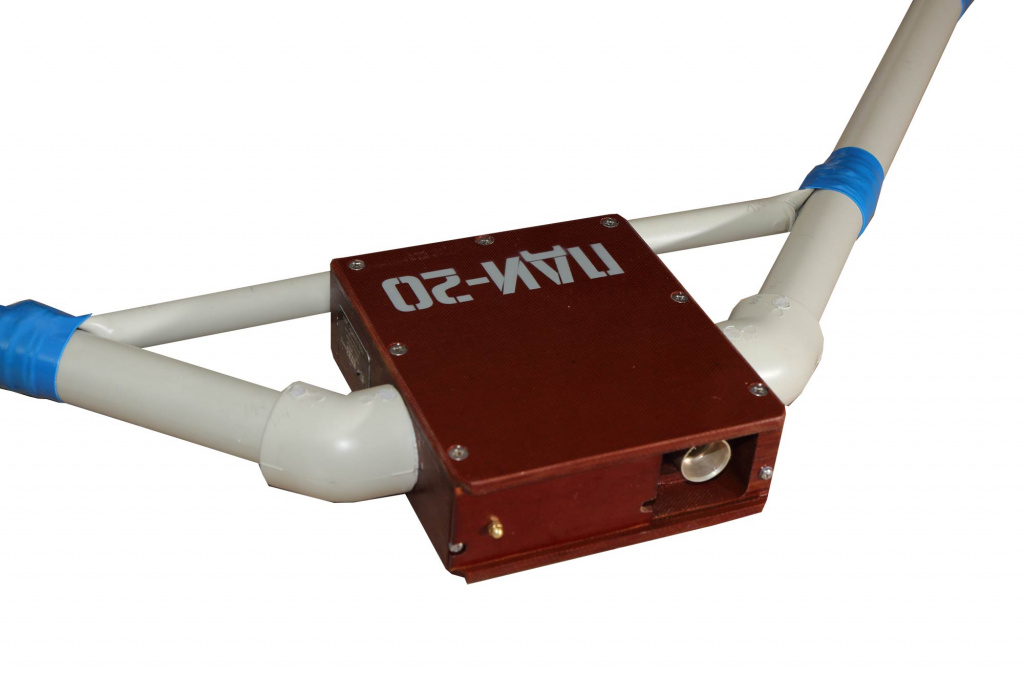

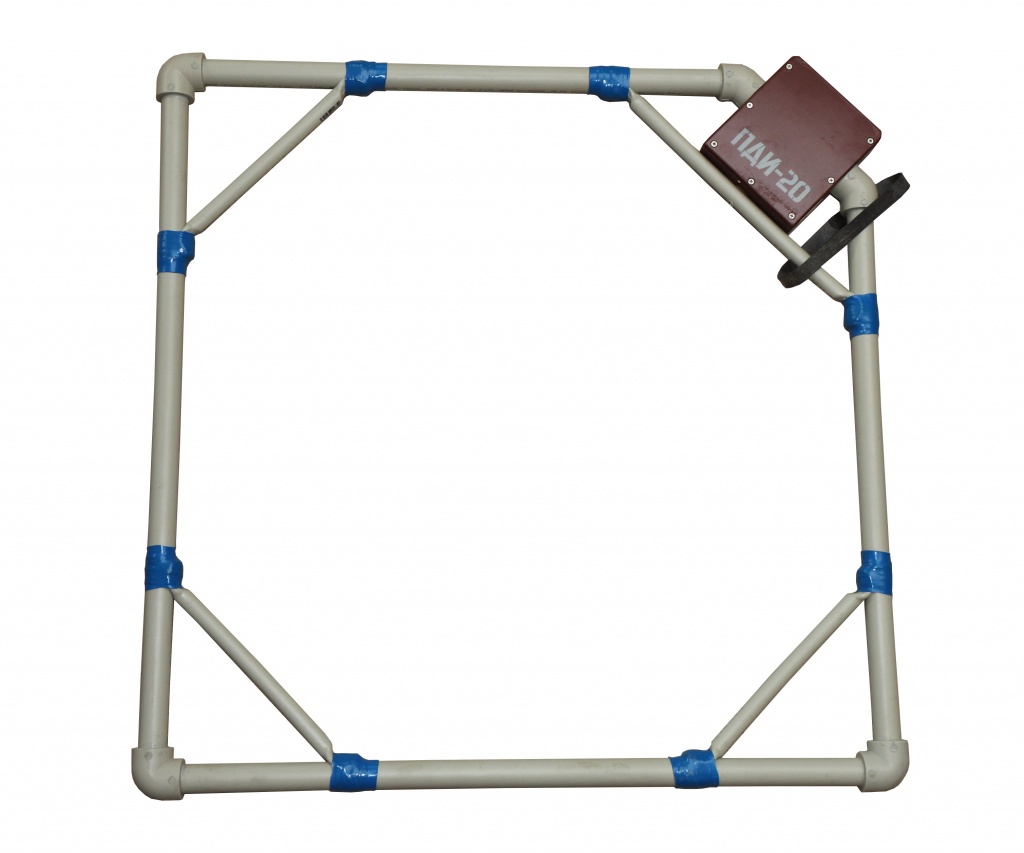

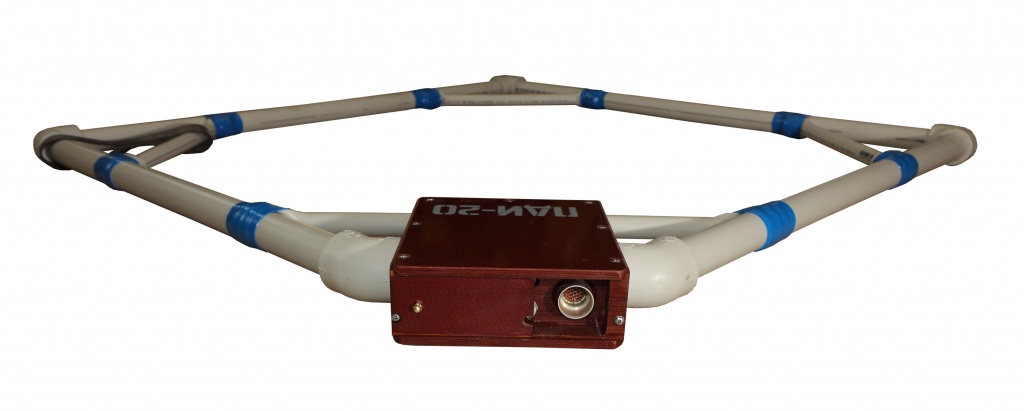

  • ПДИ-50, 50х50 м ілгекке балама, (қатты шаршы 0,8х0,8 м)

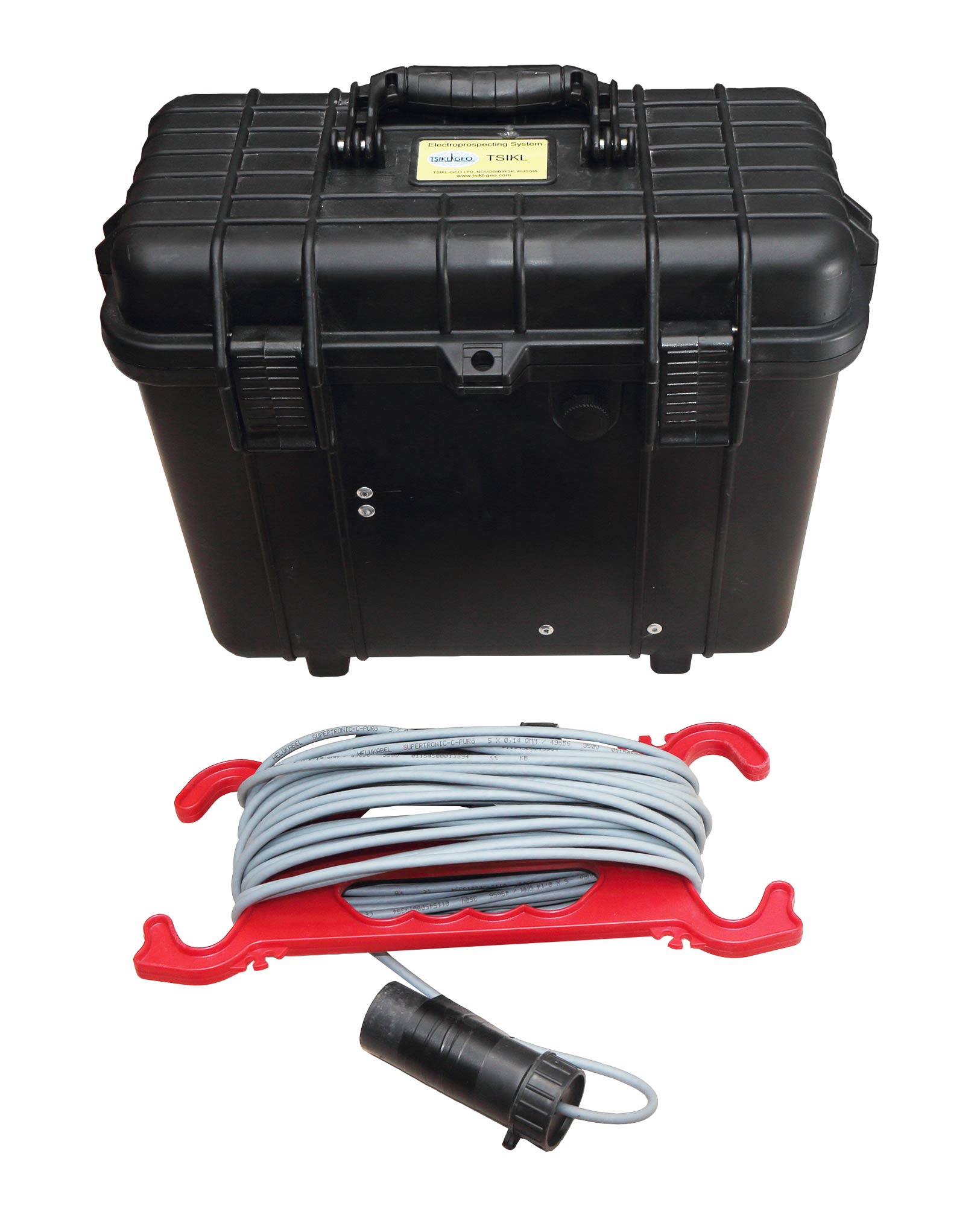

  • Аязға төзімді өткізгіштер - 40 м
• Бейінді терең зерттеулерге арналған ЦИКЛ жүйесінің құрамдас бөліктерінің жиынтығы:
  • Цикл R8S (кіріктірілген GPS синхрондау блогымен)
  • BUKT басқару блогы

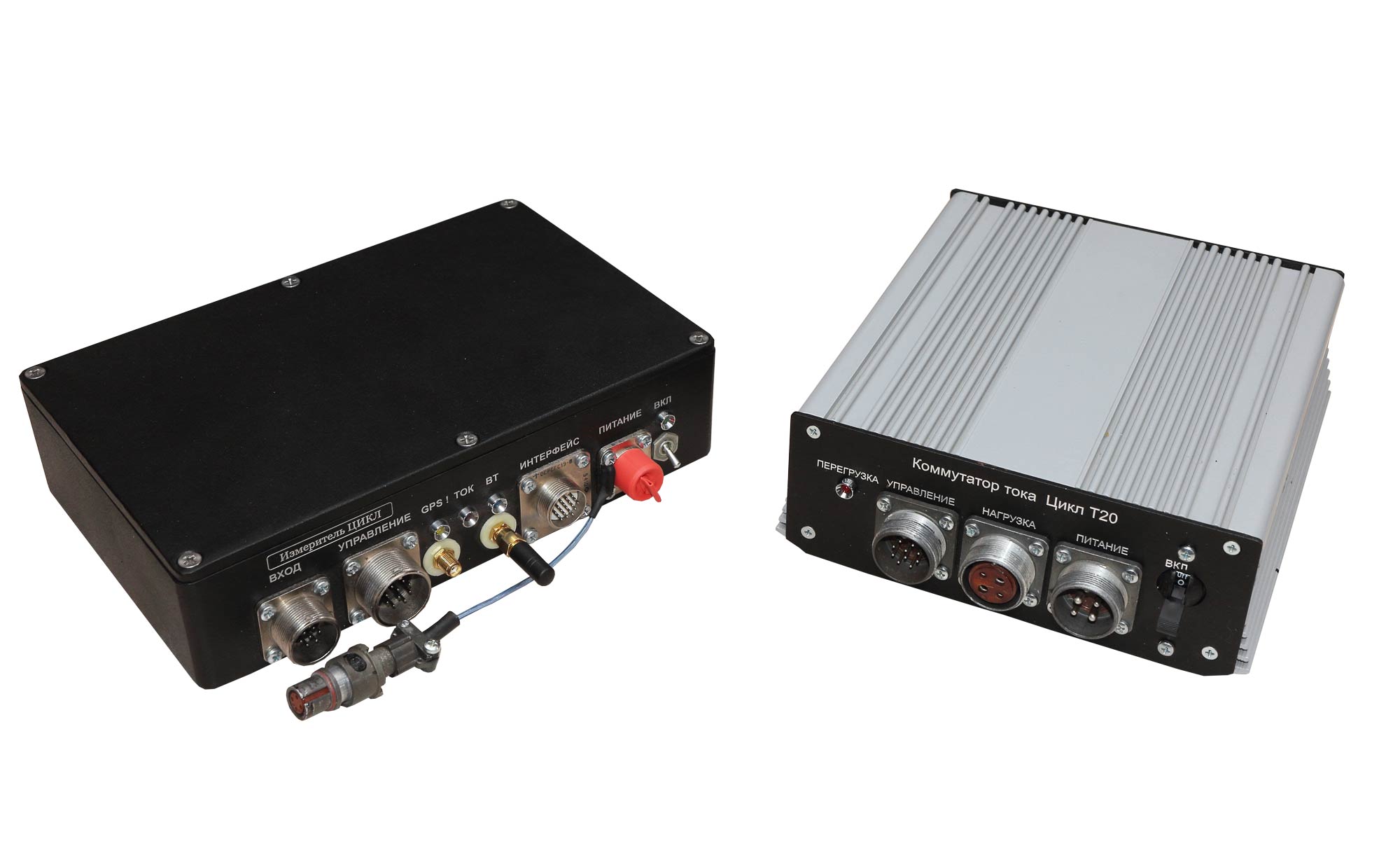

  • Цикл-КТ200 ток қосқышы мыналардан тұрады:
    • Ток қосқышы Цикл-Т200 (550 В, 200 А)
    • Үш фазалы түзеткіш (380 В, 200 А)

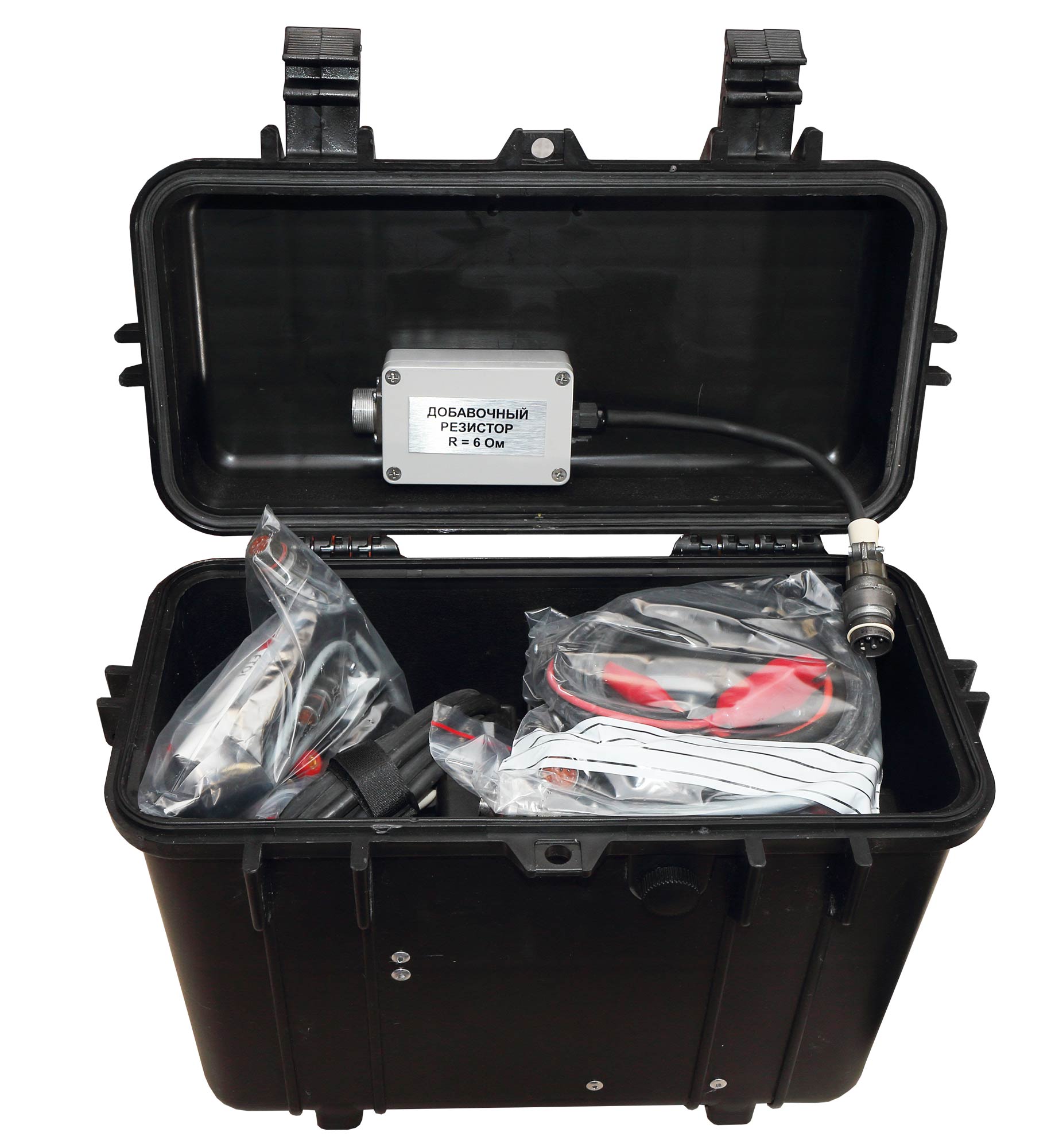

    • Балластық резистор жинағы
    • Датчик PDI-400 (жұмсақ шаршы 3х3 м) өткізгіші 10 м
    • Cycle-Xbee модемінің байланыс жинағы (Xbee, DIGI, 14 дана)
• Орта терең зерттеулерге арналған ЦИКЛ жүйесінің құрамдас бөлігі:
• Цикл R8S (кіріктірілген GPS синхрондау блогымен)
• BUKT басқару блогы
• Цикл КТ-50
• TDEM-TEST
• ПДИ-100
• Аязға төзімді өткізгіштер
