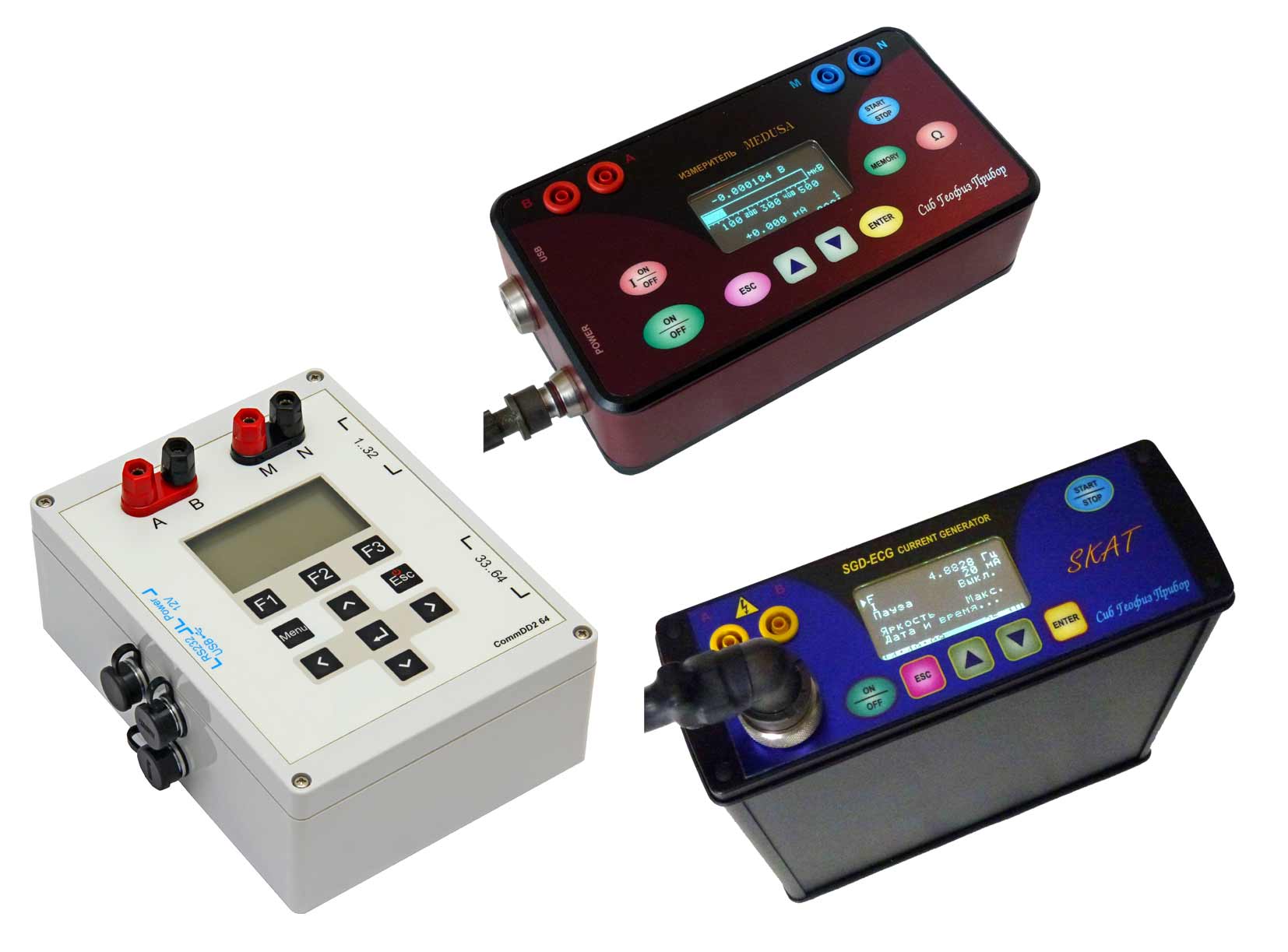

SGD-EET MEDUSA+SGD-EGC SKAT III және СommDD2 (48/64/72/80) электротомографиялық кешені
SGD-EEM MEDUSA-B2 өлшегішінен және SGD-EGC SKAT III генераторынан тұратын электрлік барлау жабдықтарының жиынтығы келесі әдістерді қолдана отырып геофизикалық жұмыстарды жүргізуге мүмкіндік береді:
- Кедергі әдістері (ВЭЗ, СГ, Мз, ЭП және т.б.)
- Индукцияланған поляризация әдістері (ВЭЗ-Вп, ЭП-ВП, ВП-СГ және т.б.)
- Табиғи электр өрісі (ЕП) әдісі
- Жиілік зондтау әдісі (ЧЗ)
Есептегіш генератормен ішкі тұрақты жиіліктегі негізгі осциллятор арқылы синхрондалады.
SGD-EGC SKAT II генераторы жиілігі 0,019-дан 625 Гц-ке дейінгі және ток күші 1-ден 1000 мА-ға дейінгі ток күшімен жабдықтау желісінде (СБ) тікбұрышты көпполярлы импульстарды (үзіліспен және үзіліссіз) генерациялауға арналған.

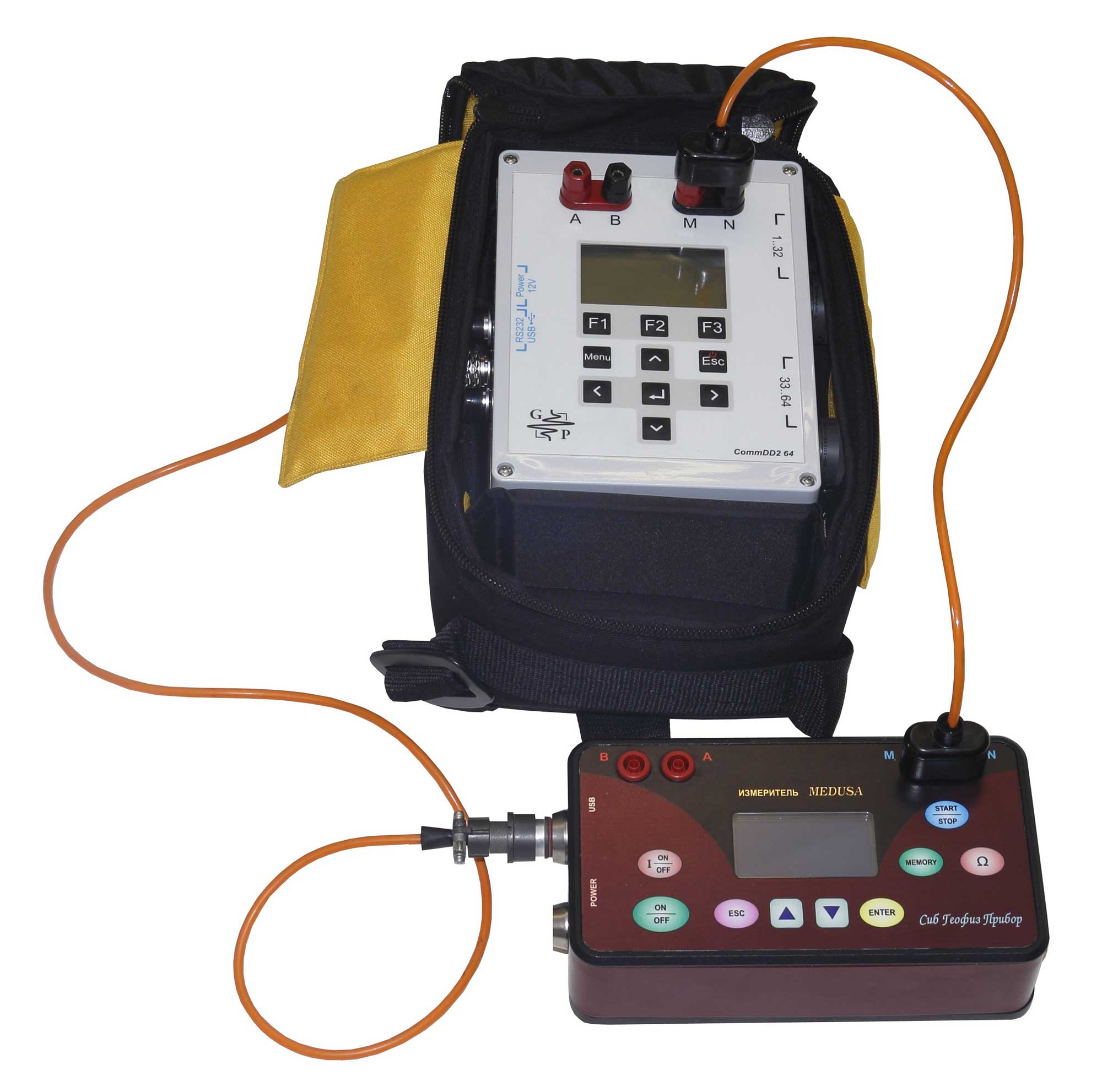

CommDD2 қабылдау және беру желілеріне арналған коммутатормен толықтырылған SKAT III+MEDUSA жинағы электрлік томография технологиясын пайдалана отырып, жоғары ажыратымдылықтағы зерттеулер жүргізуге мүмкіндік береді. CommDD2 алдын ала құрастырылған өлшеу хаттамасы бойынша қолмен басқару режимінде де, автоматты режимде де ешқандай шектеусіз қабылдау және жеткізу желілерін ауыстыруға мүмкіндік береді. Коммутатор электрлік томография техникасын қолдана отырып жұмысты орындау кезінде кез келген бақылау жүйелерін енгізуге мүмкіндік береді. CommDD2 пайдалану бірдей уақыт шығындарын сақтай отырып, әдіс өнімділігін айтарлықтай жақсартуға немесе бақылаулардың тығыздығын арттыруға мүмкіндік береді.
Zond бағдарламалық құралын пайдалану өлшеу параметрлерін орнатудан бастап 3D деректерін инверсиялауға дейінгі толық циклді қамтамасыз етеді. ZondProtocol бағдарламалық құралы өлшеу протоколдарын орнатудан және өлшеу процесін басқарудан деректерді өңдеу мен талдауға дейінгі мәселелердің кең ауқымын шешеді. ZondRes2D және ZondRes3D - ыңғайлы интерфейсі бар және ең тұрақты және сенімді шешімді алуға мүмкіндік беретін барлық априорлық ақпаратты есепке алу мүмкіндігі бар электрлік томография деректерінің 2D және 3D инверсиясы үшін дайын шешімдер.
Қолдану саласы:
- Пайдалы қазбаларды іздеу және барлау
- Гидрогеологиялық зерттеулер
- Инженерлік-геологиялық зерттеулер
- Қоршаған ортаны зерттеу
- Археологиялық зерттеулер
Жинақ:
- Негізгі жинақ (орам және электродтарсыз):
- Кәсіби жинақ:
- Электрлік барлау ток генераторы SGD-EGC200 SKAT III
- Электрлік барлау өлшегіш SGD-EEM MEDUSA-B2
- CommDD2 коммутаторы
- Күшейтілген герметикалық электрлік барлау орамы (24 / 32 / 36 электрод / 5 м қадам / 2 шектік қосқыш) (2 дана)
- Титан шпилька электродтары 30 см . (50 / 65 / 75 дана)
- Орам-электрод қосқыштары (50 / 65 / 75 дана)
- Электродтарға арналған сөмкелер (2 дана)
- КТ-1С әмбебап геофизикалық катушкасы
- Болат-мыс кабель T-143 (1 км.)
- Жабдықты тасымалдауға арналған сөмке (2 дана)
Келісім бойынша қосымша жабдық жиынтығы Тапсырыс берушінің нақты тапсырмаларына бейімделуі мүмкін.
|
SGD-EET MEDUSA өлшегішінін негізгі сипаттамалары: |
|
|
Өлшеу каналдарынын саны (MN и AB) |
2 |
|
Өлшеу жиіліктері |
0, 0.019, 0.038, 0.076, 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.5, 39.0, 78.1, 156.25, 312.5 и 625.0 Гц |
|
MN каналының ішкі шу деңгейі (Ku=8, FΔ=0,1…10Гц) |
< 1 мКв |
|
MN каналында өлшенетін кіріс сигналынын максималды кернеуң |
±5 В |
|
MN каналында максималды синфазалы кіріс кернеуі |
±10 В |
|
MN каналының тұрақты кіріс кедергісі |
> 60 MОм |
|
MN каналындағы кернеуді өлшеудің абсолютті қателігі |
< 1 % |
|
AB каналының максималды өлшенген ток мәні |
±5 А |
|
АВ каналындағы токты өлшеудің абсолютті қателігі |
< 1 % |
|
АВ каналының коммутациялық тоғының ең үлкен мәні |
4.5 А |
|
AB желісіндегі коммутациялық кернеудің максималды мәні |
1000 B |
|
АСТ сыйымдылығы |
23 бит + знак |
|
Жадта сақталған жазбалардың максималды саны |
131072 |
|
Компьютер интерфейсі |
USB |
|
Сыртқы қуаттану кернеуі |
10.5 ÷ 30 В |
|
Максималды тұтынатын қуаты |
5(8) Вт |
|
ГОСТ14254-96 бойынша қорғаныс дәрежесі |
IP66 |
|
Жұмыс температурасы |
-40 ÷ +70°С |
|
Өлшемдері |
210x110x70 мм |
|
Массасы |
< 1.2 кг |
|
SGD-EGS SKAT III генераторынын негізгі сипаттамалары: |
|
|
Максимальная выходная мощность генератора |
200 Вт |
|
Генератордың шығыс ток мәндері |
1, 2, 5, 10, 20, 100, 150, 200, 250, 300, 400, 500, 600, 700, 800, 900 и 1000 мА |
|
Өшірілген ток генераторының максималды ағып кету тогы (үзіліс кезінде). |
0.01 мА |
|
Генератордың максималды шығыс кернеуі |
±1500 В (3000 V peak-to-peak) |
|
Жұмыс жиіліктері |
0.019, 0.038, 0.., 0.152, 0.305, 0.61, 1.22, 2.44, 4.88, 9.76, 19.53, 39.06, 78.125, 156.25, 312.5 и 625 Гц |
|
Белсенді жүктемедегі ағымдағы тұрақтандырудың салыстырмалы қатесі |
0.5%-тен көп емес |
|
Жүктемесіз максималды қуат тұтынуы (AB) |
5.5 Вт |
|
Диапазон рабочих температур |
-40 ÷ +50 °С |
|
СommDD2 коммутаторының негізгі техникалық деректері: |
|
|
Қоректендіру электродтарын ауыстыру |
Ия |
|
Жеткізу желісінің максималды тогы |
2A |
|
Максималды қоректендіру желісінің кернеуі |
400 В |
|
Ауыстырылатын электродтар саны |
48 / 64 (қосымша 256) дана |
|
Жұмыс температурасы |
-20 ÷ +50 ˚С |
|
Қуат кернеуі |
12 ± 2 В |
|
Тұтынатын қуат |
1.3 Вт |
|
ДК-мен байланыс интрефейсі |
USB 2.0 |
|
Өлшемдері |
200×170×75 мм |
|
Массасы (жинақ) |
1.3 / 1.5 кг |
|
Электржабдықтың қорғаныс дәрежесі |
IP-65 |
