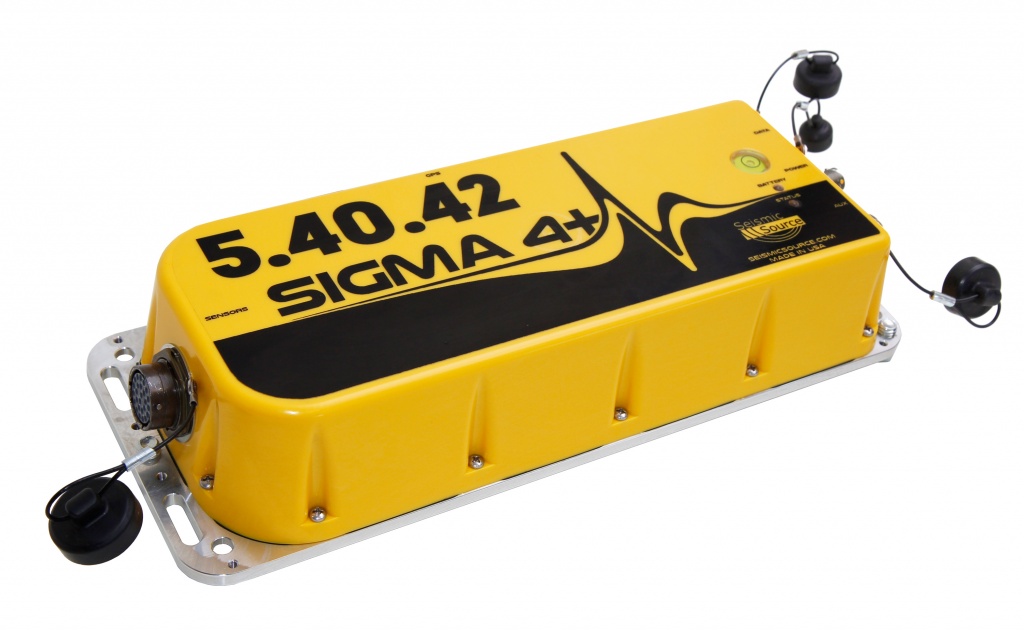

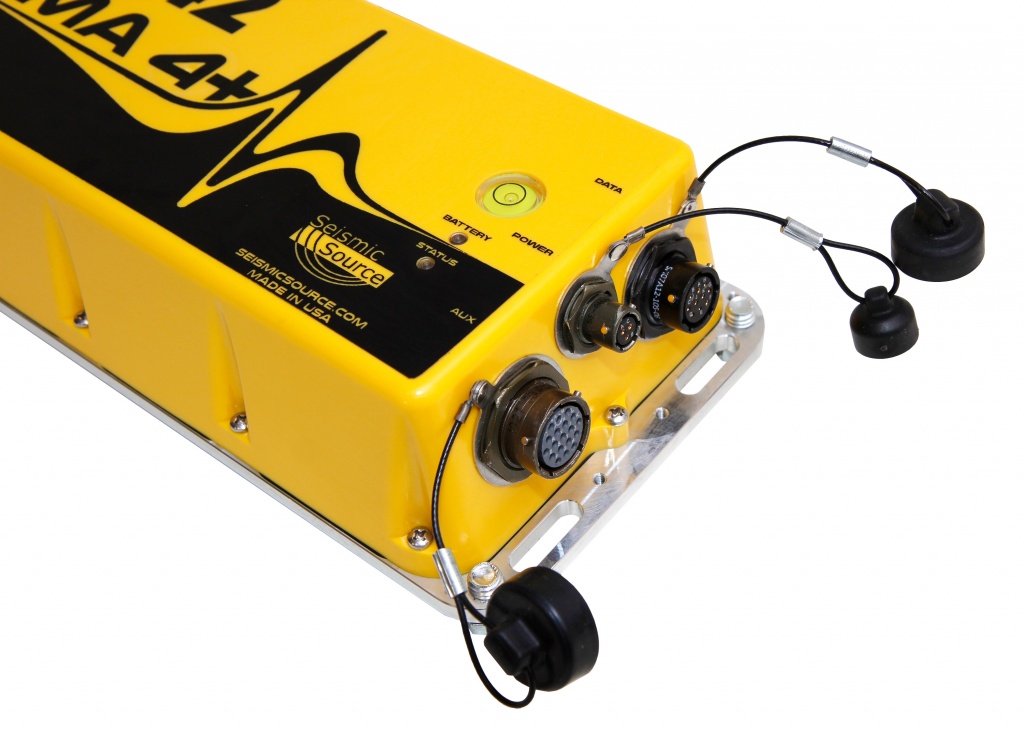

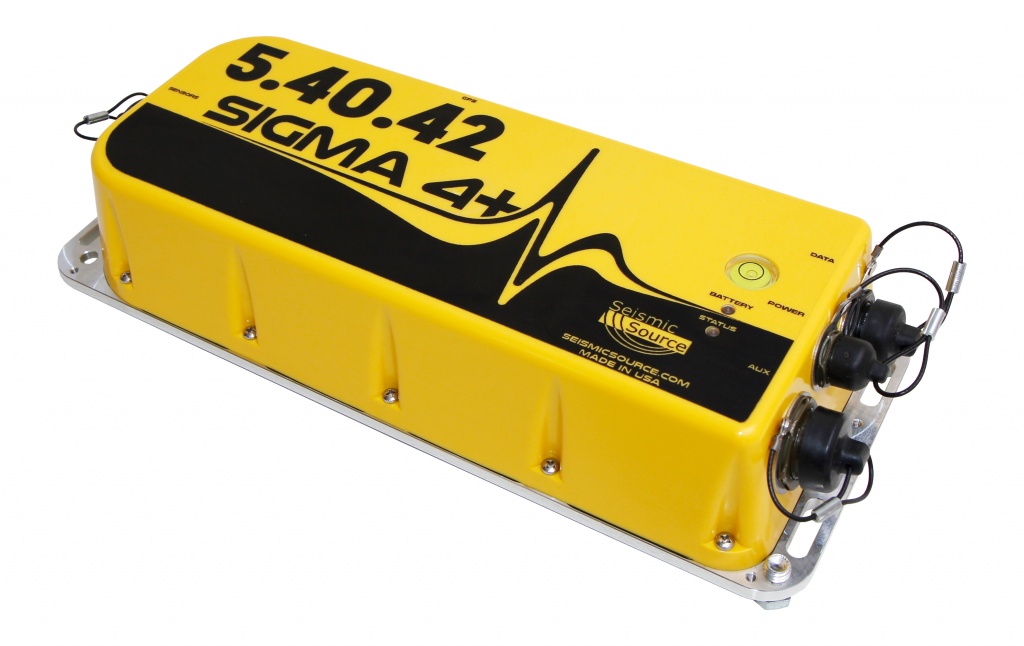

Сейсмобарлауға және бақылауға арналған Sigma4+ станциясы

Sigma 4+ – DAQlink4 сейсмикалық станцияларының 4 арналы шағын нұсқасы. Тамаша метрологиялық сипаттамалар, үздіксіз жазу мүмкіндігі, жоғары жиілікті АСТ, ішкі немесе сыртқы GNSS қабылдағыш, қашықтан қол жеткізу, қосымша ішкі батарея және 3C сенсоры, сыртқы төмен жиілікті сейсмикалық қабылдағыштармен жұмыс, қосылған анемометр, және одан да көп опциялар, станцияларды мәселелердің кең ауқымын шешу үшін оңтайлы таңдау болып келеді.

3C GStreamer-E зонды немесе WellStreamer  гидрофонды сейсмикалық орамын қолдана отырып ВСП әдісін жүргізу

Sigma 4+ – ұңғыма бойымен сейсмикалық толқындардың таралу жылдамдығын анықтау мақсатында да, динамикалық учаскелерді салу үшін де ВСП әртүрлі модификацияларын орындау үшін оңтайлы сейсмикалық станция. 4 жазу арнасы 3С зондымен немесе 3 каналды гидрофондық сейсмо-кабельмен және сейсмикалық қабылдағышпен бақылау жүргізуге мүмкіндік береді, бұл дәлдікті бағалау және бастапқы-сейсмикалық станцияны синхрондау қатесін түзету мүмкіндігін қамтамасыз етеді.

ASTM D4428 / D4428M стандартына сәйкес параллельді МСП

Әдіс табиғи жағдайларда бойлық және көлденең толқындардың жылдамдық профилін және олардың қабат бойымен таралуының көлденең бағытында қайта құруға мүмкіндік береді, яғни, жіңішке қабатпен (макроанизотропия) немесе екі түрлі заттардың шағын элементтерінен тұратын геологиялық қабаттармен (микроанизотропия) байланысты жылдамдық анизотропиясын есепке алмаған жағдайда. Бақылаулар арасындағы қашықтық 3-тен 6 м-ге дейінгі екі параллель ұңғымада жүргізіледі. Бойлық (P) және көлденең (S) толқындарды қоздыру Pulse ұңғыма ұшқыны және SHock, GeoSV электродинамикалық көздері арқылы жүзеге асырылады. Сигналдарды қабылдау 3CGStreamer-E зондымен және WellStreamerгидрофондық сейсмо-кабельмен қамтамасыз етіледі. МСП технологиясының сипаттамасын ASTM D4428 / D4428M стандартында немесе біздің жарияланымдарымызда табуға болады.

Қадалардың ұзындығын өлшеу, іргетас плиталары мен тоннель төсемдерінің сәйкестігін бақылау

Жоғары жиілікті АСТ арқасында, Sigma 4+ кез келген дерлік геотехникалық мәселені шешуге өте ыңғайлы. Қадалардың тұтастығын сынау әдісі арқылы қадалардың ұзындығын өлшеу және төсеу кеңістігін бақылау үшін (соққы әдісі), станцияға арнайы жоғары жиілікті GTSensor қосылады. Іргетас тақталарында қабылдағыш ретінде 4 каналды сүйретілген LandStreamer сейсмикалық кабельді пайдалану ыңғайлы. Деректер GeoTechControl бағдарламалық құралында өңделеді.

Микросейсмаларды, жер сілкіністерін, жарылыстарды, гидравликалық сынықтарды және кез келген басқа оқиғаларды бақылау

Станция деректерді жоғалтпай ауыстырылатын сақтау мүмкіндігімен, ішкі және сыртқы деректерді сақтау құрылғысына ұзақ мерзімді үздіксіз жазуға мүмкіндік береді. Уақыт бойынша байланыстыру ішкі немесе сыртқы GNSS қабылдағышымен, станциялар арасындағы сымды немесе сымсыз синхрондау желісімен, сондай-ақ өзінің жоғары тұрақты сағатымен қамтамасыз етіледі. Sigma 4+ қосымша түрде ішкінемесе сыртқы 2 Гц 3С сейсмикалық қабылдағышпен, ішкі батареямен және қосылған сыртқы төмен жиілікті сенсормен жабдықталуы мүмкін. Станция корпусы көпіршікті деңгеймен жабдықталған және түйреуіштерді оның негізіне тікелей бұрау мүмкіндігі бар. Арнайы бағдарламалық қамтамасыз ету, бақылау желісін ұйымдастырудың бірнеше нұсқалары, қашықтан конфигурациялау және деректерді жүктеу, үздіксіз жазу немесе триггер сенсорынан сигнал немесе LTA (ұзақ мерзімді орташа) / STA (қысқа мерзімді орташа) оқиғалары негізінде оны автоматты түрде іске қосу мүмкіндігі бар. Электрондық пошта арқылы хабарландырулар жіберу үшін, Sigma 4+ кез келген сейсмикалық мониторинг үшін тамаша шешім болып келеді.

Пассивті MASW және Накамура әдісі

Кездейсоқ немесе жасанды көздерден беткі толқындарды тіркеу, сондай-ақ H/V спектрлік қатынасын кейіннен есептеу үшін, микросейсмаларды тіркеу мәселесі - орнатылған немесе сыртқы орта жиілігі бар ( 2 Гц) 3С сенсоры, қосылған  сыртқы геофондар (4,5 Гц-тен) және   төмен жиілікті сейсмометрлер,  акселерометрлер немесе  бұрыштық діріл сенсорлары бар Sigma 4+ сейсмикалық станциясымен сәтті шешілді.

Шахталарда немесе тығыз қалалық жерлерде сейсмикалық барлау

Көз бен сейсмикалық станция арасында синхрондауды жүзеге асыру әрқашан мүмкін емес. Шахталар арасындағы немесе туннельден жер бетіне тау жотасын сканерлеу кезінде сымды синхрондау желісін ұйымдастыру өте қиын немесе мүмкін емес болуы мүмкін, бұл жағдайда радиоканалды пайдалану мүмкін емес. Қаладағы сейсмикалық барлау жұмыстарына жиі осындай шектеулер қойлады. DAQlink4 және Sigma 4+ сейсмикалық станциялары GNSS сигналынан және автономды жоғары тұрақты сағаттардан алынған деректердің уақыт анықтамасымен кірістірілген және сыртқы жадта ұзақ мерзімді жазбаны жүргізе алады. Бірін сейсмикалық станцияны қабылдау массивіне, ал екіншісін түсіру журналын генерациялау үшін көзге қосуға болады - бұл кейінгі өңдеуде синхрондауға мүмкіндік береді, яғни, деректер массивінен стандартты сейсмограммаларды кесу мүмкіндігі.

Жоғары ажыратымдылықтағы теңіз сейсмикалық барлауы

Жылдам және сенімді Sigma 4+ және DAQlink4 жоғары жиілікті сейсмикалық станциялары - теңшелетін бірегей гидрофон массиві немесе жетілдірілген 48 каналды HRStreamer-48 бар HRStreamer-1 сүйреткіш сейсмо-кабельдермен 2D немесе 3D жоғары ажыратымдылықтағы теңіз сейсмикалық зерттеулерін орындау үшін өте қолайлы. Станциялардың, су көздерінің және басқа да қажетті жабдықтардың мүмкіндіктерінің толық сипаттамасын арнайы бөлімде табуға болады. Біз сондай-ақ жоғары ажыратымдылықтағы теңіз деректерін өңдеу қызметтерін ұсынамыз.

• Сейсмикалық станцияларды жұп кабель арқылы бір массивке біріктіру мұмкіндігі (ұзындығы 3 км дейін), Ethernet, Wi-Fi немесе GSM модемдерінің көмегімен біріктіру мүмкіндігі
• Жазудың кез келген ұзақтығы
• Тіркелген сигналдың кең жиілік диапазоны: 0 - 20 000 Гц
• Қашықтықтан басқару, теңшеу, Wi-Fi, Gigabit Ethernet немесе ұялы байланыс арқылы деректерді тіркеу және жүктеу мүмкіндігі. Орнатылған FTP сервер

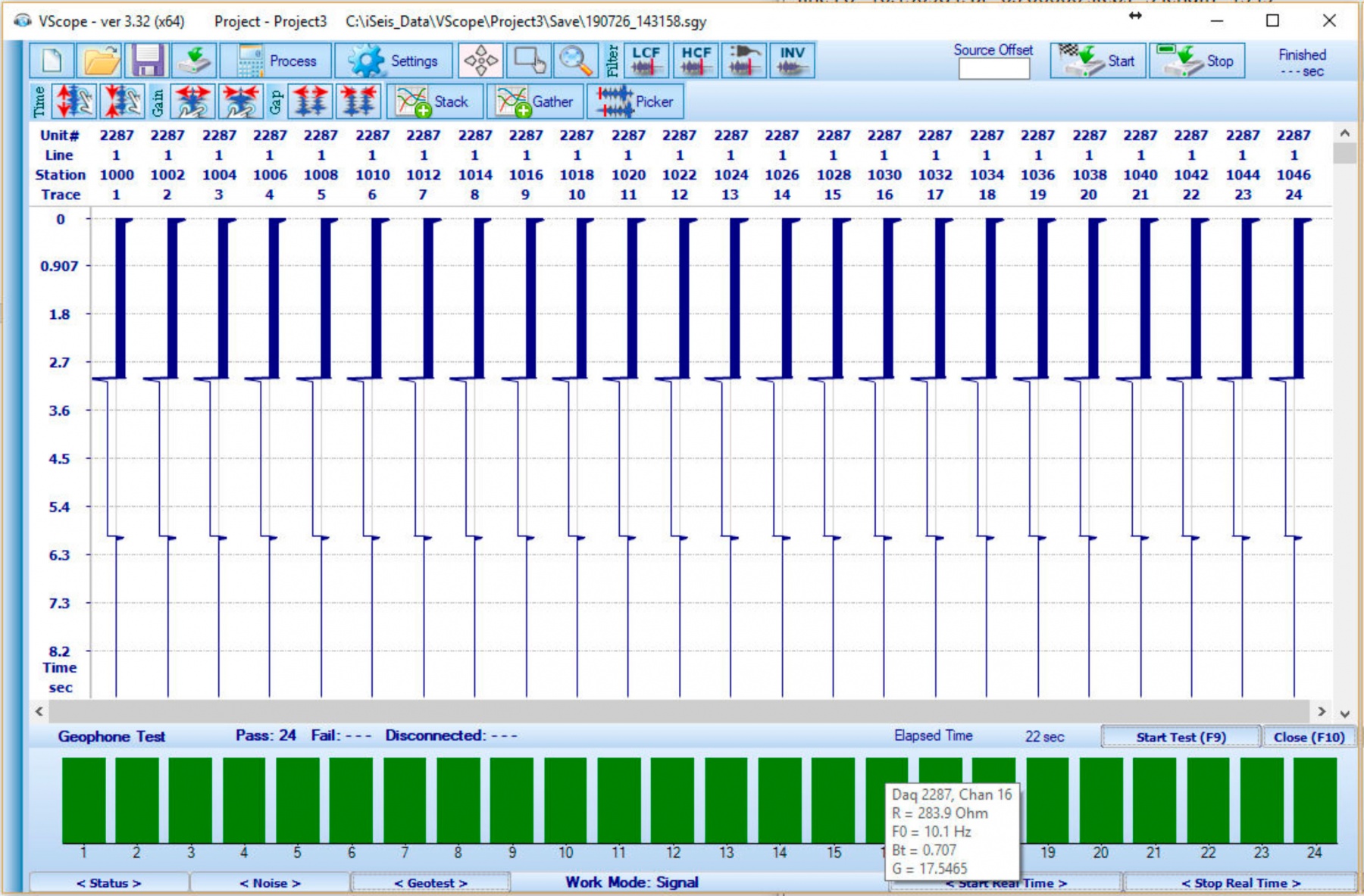

• Геофондар сынағы: жиілік, кедергі, бәсеңдеу және басқа да сипаттамалар
• VHF/UHF радиосы немесе шахталарда пайдалану үшін (ұзындығы 3 км дейін) бұралған жұп бойынша сымды синхрондау
• ГНСС уақыты бойынша деректерді байланыстыра отырып, үздіксіз тіркеу
• 99.9 Вт сағ-қа орнатылатын батарея
• Жазбаны іске қосудың көптеген нұсқалары: көзді іске қосу датчигінің сигналы, LTA (Long Term Average) және STA (Short Term Average) оқиғасы, TTL импульс және басқалары бойынша. Егер күтілетін оқиға LTA немесе STA сәйкес табылса, электрондық пошта хабарламасы да болуы мүмкін

• Дереккөздердің кез келген түрлерінен деректерді тіркеу. Force3 контроллерімен байланыс
• Деректерді өздігінен жазу үшін 16 ГБ кірістірілген жадты орнату және сақтық көшірме жасау және деректерді тасымалдау үшін флэш-дискіні қосу мүмкіндігі
• Сейсмикалық станция (SOI, арналар арасындағы өзара әсерлер, жалпы режимді қабылдамау, шу деңгейі) және геофондар (қарсылық, жиілік, әлсіреу, сезімталдық) үшін кіріктірілген сынақ құралдары
• Деректерді SEG‑2, SEG‑D, SEG-Y, ASCII немесе MiniSEED форматында сақтауға болады

• Sigma 4+ сейсмостанциясы
• Кабель жинағы
• Бағдарламалық жасақтама

• 2Гц 3C ішкі немесе сыртқы төмен жиілікті сенсор
• Төмен жиілікті сейсмометрлер, акселерометрлер және бұрыштық сенсорлар
• Wi-Fi опциясы
• Mesh Radio Network модулі
• GSM модемі
•  GTSensorжоғары жиілікті сенсоры
• 4 каналды LandStreamerорамы
• Қада ұзындығын өлшеуге арналған жинақ
• Сыртқы USB сақтау құрылғысы
• Ішкі немесе сыртқы GNSS қабылдағышы
• Ішкі батарея (99,9 Вт сағ)
• Анемометр
•  Теңіз және  ұңғымаларды   сейсмикалық барлауға арналған жабдықтар

Sigma 4+ үшін бағдарламалық жасақтама:

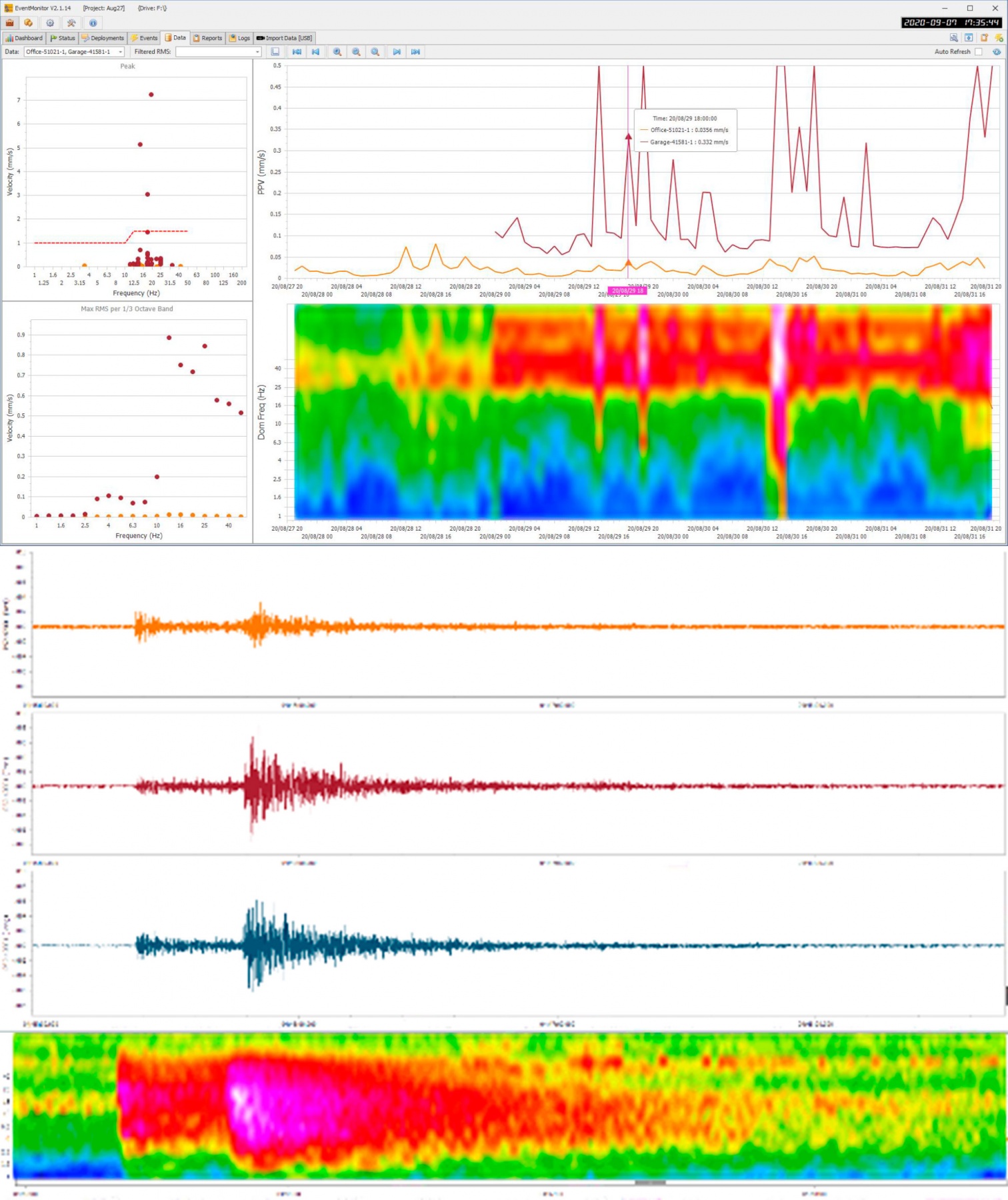

• Микросейсмикалық зерттеулерге, сейсмикалық бақылауға, жер сілкінісін тіркеуге, гидравликалық сынуды бақылауға және айдауға арналған оқиға мониторы және тремор бұлты
• Vscope және Bgr сейсмикалық көздердің әртүрлі түрлерімен деректерді алу үшін
• Жолды визуализациялау арқылы деректерді тіркеуге арналған DataCollection
• Деректерді визуализациялауға және оны басқа пішімдерге түрлендіруге арналған визуализатор
• Жер сілкінісінің ошағын анықтау үшін локатор
• Жинауға арналған егін
