Pulse ұңғымалық ұшқыны

Pulse электр ұшқынының көзі көлденең сейсмикалық тасымалдау және тік сейсмикалық профильдеу кезінде тереңдігі 1000 м-ге дейінгі сумен толтырылған ұңғымаларда жоғары жиілікті бойлық (Р) толқындарды қоздыру үшін арналған. SH және SV поляризациясының көлденең толқындарының генерациясын SHock және GeoSV эмитенттері қамтамасыз етеді. Көздер жұмыс істеуі үшін Jack қуат жинақтау құрылғысы қажет.

Jack жетегі жоғары энергияның қысқа жоғары вольтты электр импульсін жасайды, ол арнайы әзірленген коаксиалды жоғары вольтты кабель арқылы Импульстік ұшқынның электродтар тобына жеткізіледі және иондалған жоғары қысымды бу-газ қуыстарының пайда болуын қамтамасыз етеді. Бу-газ қуысының жарылғыш кеңеюімен ондағы қысым күрт төмендейді, бұл температураның төмендеуіне, будың конденсациялануына және паразиттік пульсацияларды тудырмайтын оның кейінгі құлдырауына әкеледі.

Стандартты контейнер диаметрлері 36/60/80 мм, бұл диаметрі 40 мм немесе одан да көп ұңғымаларда жұмыс істеуге мүмкіндік береді. Импульстік дизайн тозуға болатын электрод топтарын, соның ішінде бастапқы қолтаңбаны басқаруға арналған топтарды оңай ауыстыруға мүмкіндік береді. Жоғары жиілікті сейсмикалық импульсті қоздыру үшін көп электродты сәулелену топтарын қолдану қажет. Арнайы төмен электродты нұсқаларды пайдалану сигнал жиілігінің төмендеуін және көзден қабылдағыштың үлкен қашықтығында жұмыс істегенде сигнал-шу қатынасының айтарлықтай жоғарылауын қамтамасыз етеді.

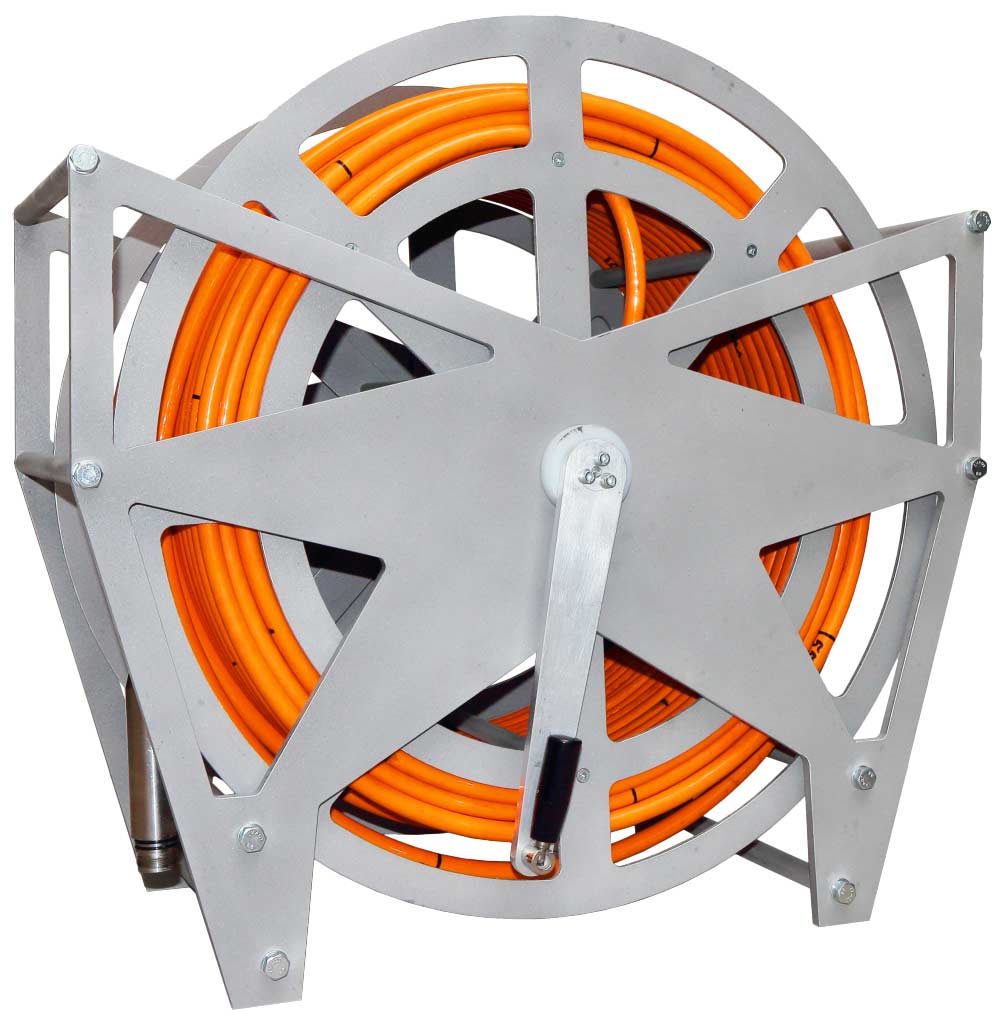

Импульстік эмитенттер жоғары вольтты сырғымалы контактілермен жабдықталған геофизикалық катушкаларда жеткізіледі, бұл кабельді орау/тарату операцияларын орындау кезінде сақтау құрылғысынан көзді ажыратпауға мүмкіндік береді. Терең ұңғымаларда жұмыстың ыңғайлылығы мен қауіпсіздігі мамандандырылған лебедкаларды BGW және BGW light қолдану арқылы қамтамасыз етіледі. .

• Төмендегі әдістерді пайдалана отырып құрлықта және теңізде ұңғыма сейсмикалық зерттеулерін жүргізу: МСП, ВСП, ОВСП, ВСаП / ВРВСП
• Маңызды құрылыстарды салуға арналған инженерлік зерттеулер
• Карсттарды, декомпакция аймақтарын және жұмыстарды іздеу
• Топырақ іргетасының геотехникалық мониторингі және оның жүк көтергіш қасиеттерін анықтау, соның ішінде, ASTM D4428 / D4428M стандарттарына сәйкес
• Жарықтарды табу немесе қадағалау үшін гидроэлектр бөгеттерінің геотехникалық мониторингі
• Пайдалы қазбаларды іздеу және барлау

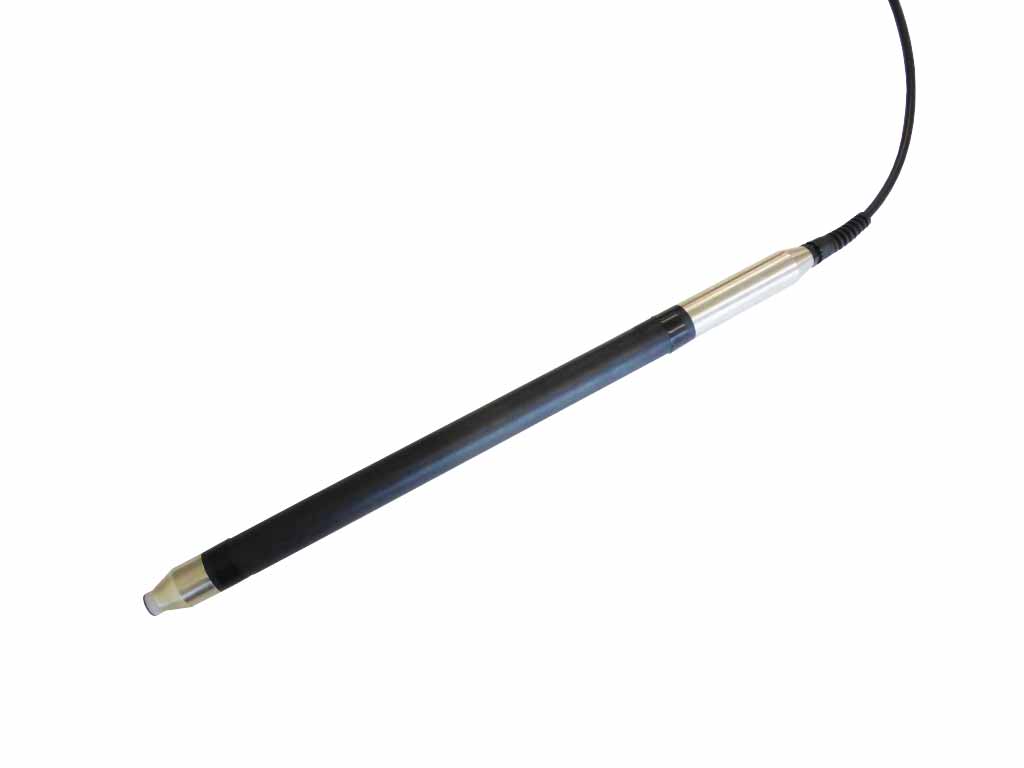

• Бір электродты тобы және контейнері бар Pulse сәулелендіргіші
• Күштік кабель

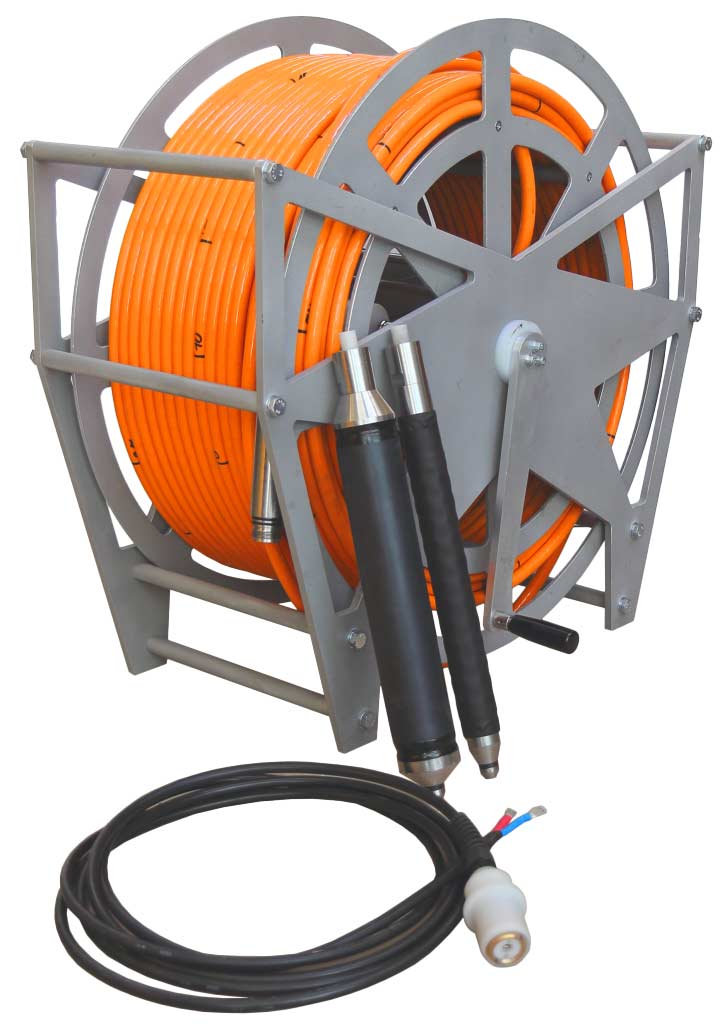

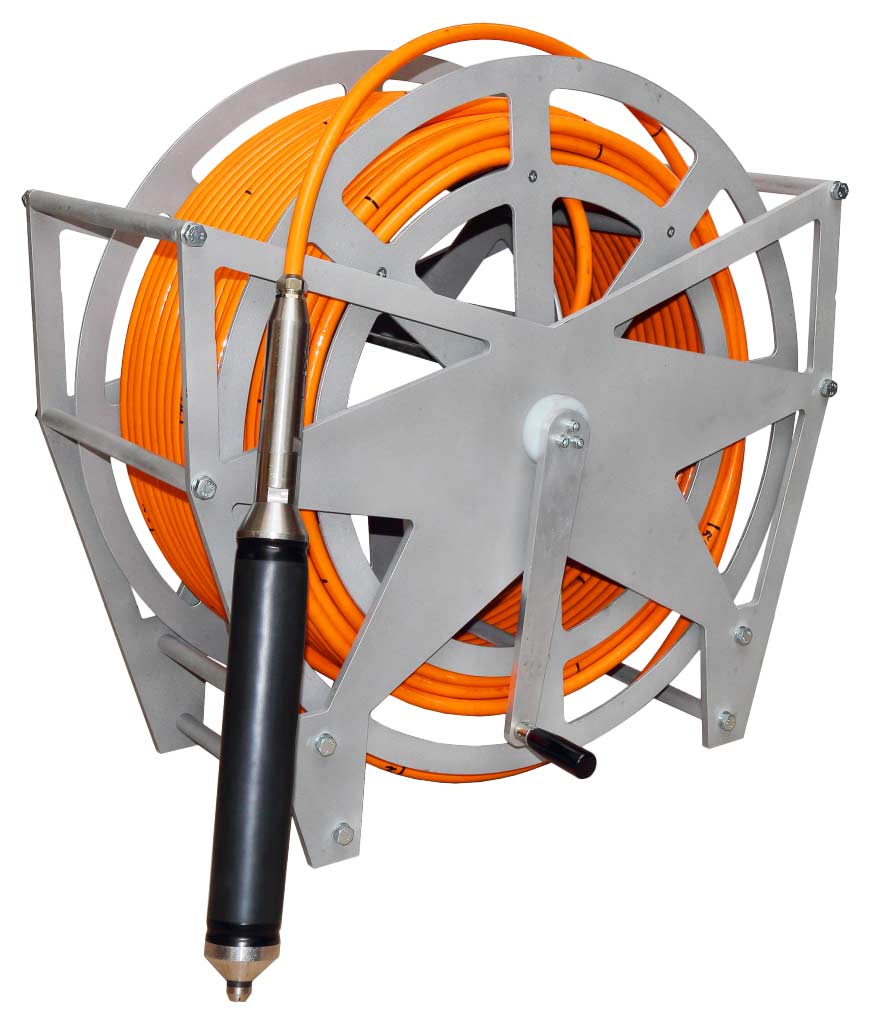

• Жоғары вольтты жылжымалы контактілі орауыш
• Jack жинақтауышын қосуға арналған кабель

• BGW және BGW light лебедкалары

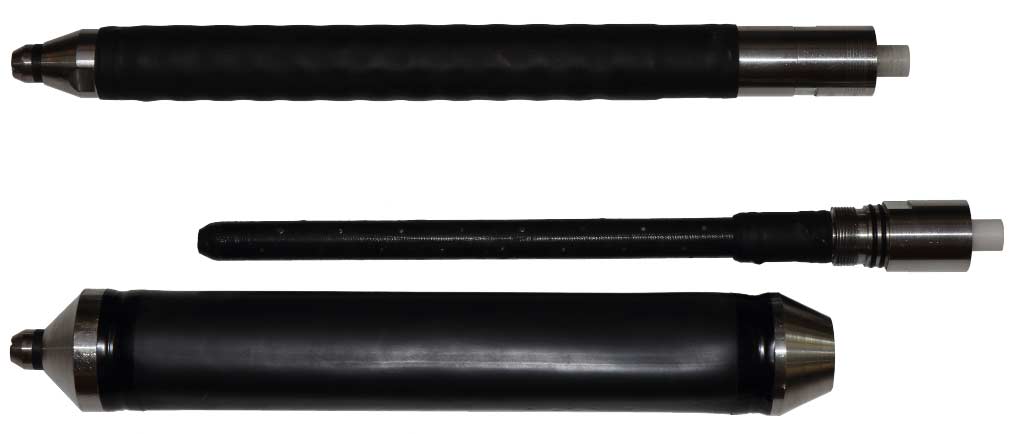

• Қосымша электрод топтары мен контейнерлері
• JackPad қашықтан басқару пульті бар Jack энергия жинақтаушысы
• WellStreamerұңғымасының гидрофонды ағындары
• Серіппелі (GStreamer), пневматикалық (GStreamer-P)) және электромеханикалық (GStreamer-E) қысқышы бар бір деңгейлі және көп деңгейлі 3C ұңғыма зондтары
• Sigma4, DAQlink4 немесе ЭЛЛИСС-3 жоғары жиілікті сейсмикалық станциялар
• S толқындарының SH (SHock) және SV (GeoSV) поляризациясының ұңғылық эмитенттері
• Ұңғымалық инклинометрлер INCLIS DH

Судағы жоғары ажыратымдылықтағы сейсмикалық зерттеулерді орындау үшін мамандандырылған тұщы су және теңіз ұшқындары, сондай-ақ ең жаңа ату технологияларын қолдайтын мамандандырылған MultiJackжетектерімен жұмыс істейтін электродинамикалық бумерлер бар.

Келісім бойынша қажетті қуат пен конфигурациядағы ұңғымадағы эмитент пен энергия сақтау құрылғысын шығаруға болады. Техникалық сипаттамаларды дұрыс ресімдеу үшін веб-сайтта көрсетілген кез келген жолмен бізге хабарласыңыз.

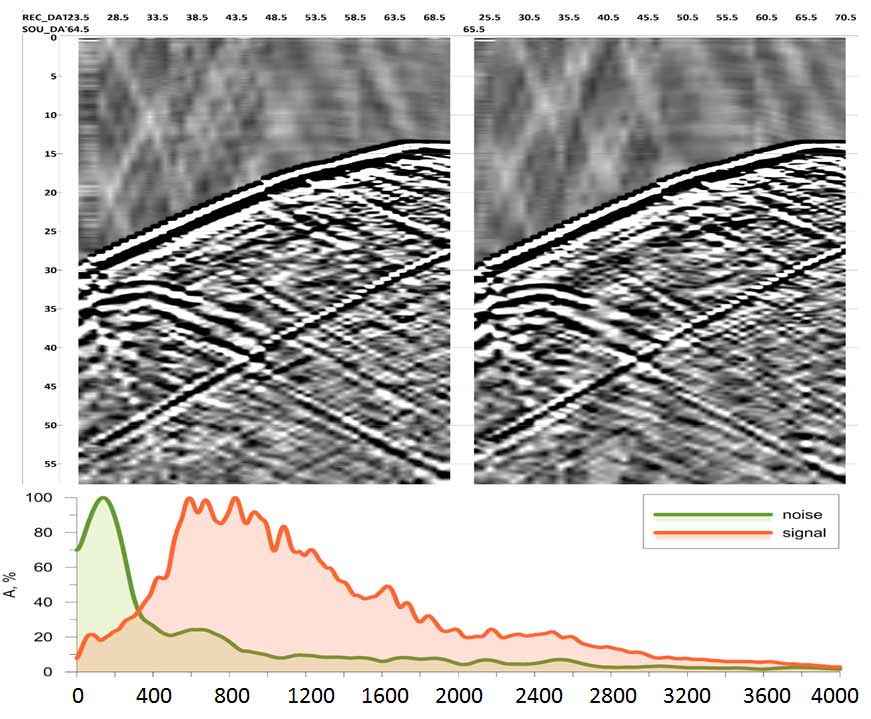

ЭЛЛИСС-3 сейсмикалық станциясына қосылған импульстік ұшқын, Jack жинақтау құрылғысы және гидрофондық ағынды құрылғы арқылы алынған P-толқын МСП өріс деректерінің мысалы.

Жоғарғы жағында PV екі позициясы үшін PV сейсмограммалары, төменгі жағында сигналдың амплитудалық спектрлері және бірінші келгендер келгенге дейін жазылған шу.

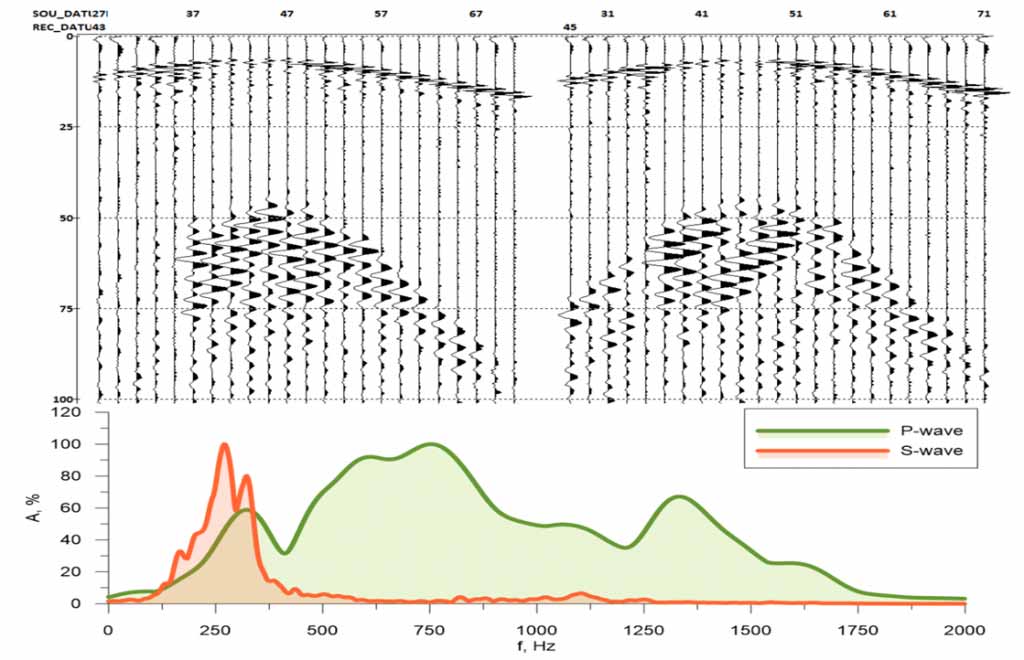

3C жазба жүйесі TELSS-ВСП және импульстік ұшқынмен жұмыс істеу кезінде алынған МСП өрісінің бастапқы деректерінің мысалы.

Жоғарғы жағында ОПВ екі сейсмограммасы, PV екі позициясы үшін, төменгі жағында P- және S-толқындарының спектрлері орналасқан. Эмитенттің жұмысын Jack энергия сақтау құрылғысы қамтамасыз етті.

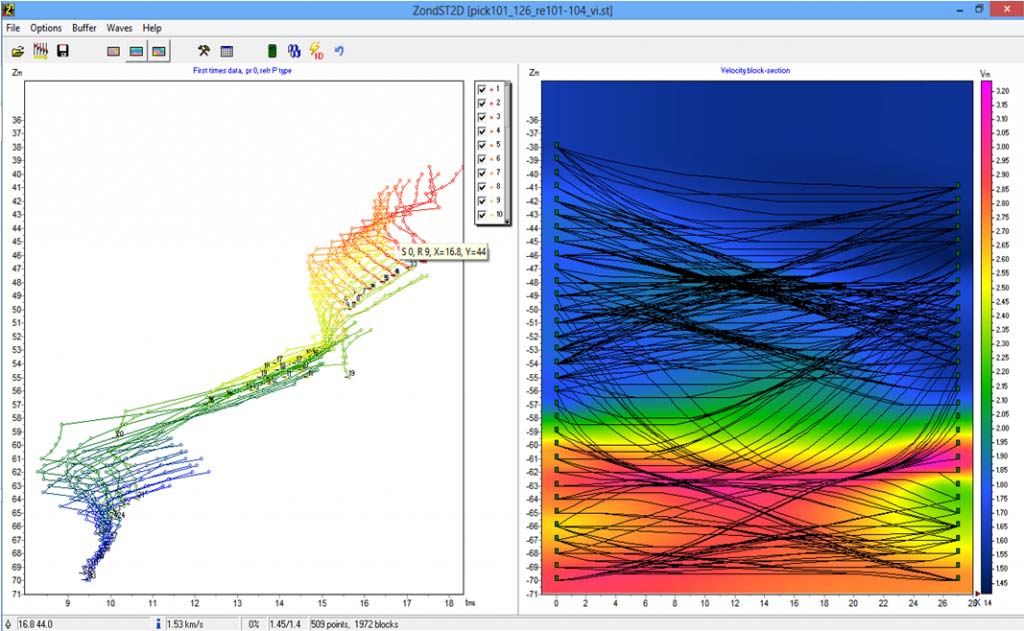

ZondST2d бағдарламасының жұмыс терезесі

Сол жақта бақыланатын және есептелген годографтардың сәйкес келуі, оң жақта Р-толқындарының сейсмикалық сәулелік трассасымен қайта құрылған жылдамдық моделі. Әктас негізінің оң жақ бөлігінде карст қуысы, сол жағында жылдамдықтың төмендеуі декомпактациялық аймақпен байланысты.
