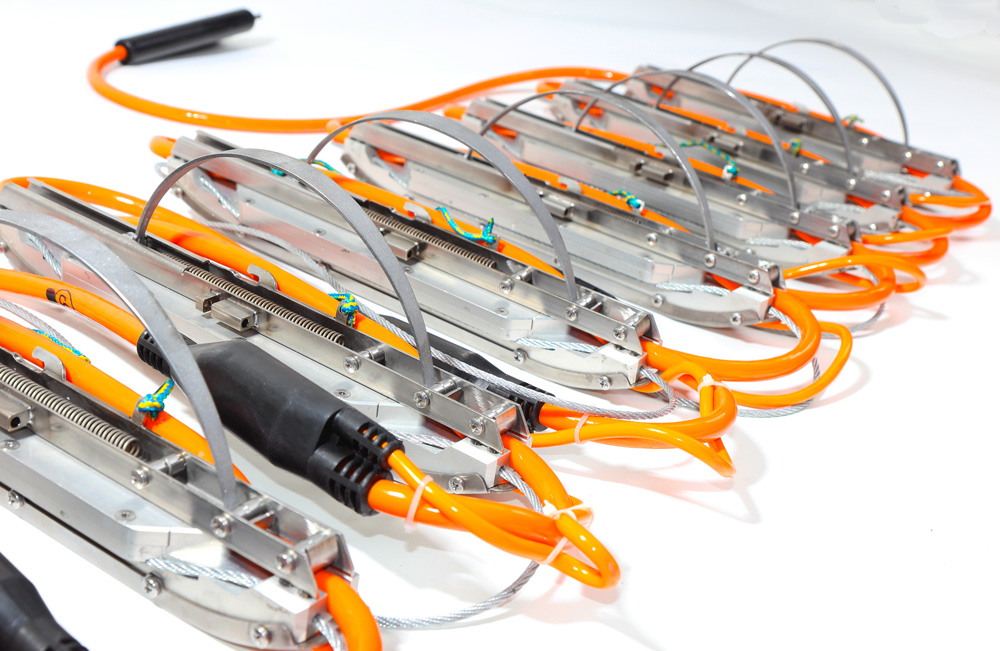

3C көп деңгейлі GStreamer зонды

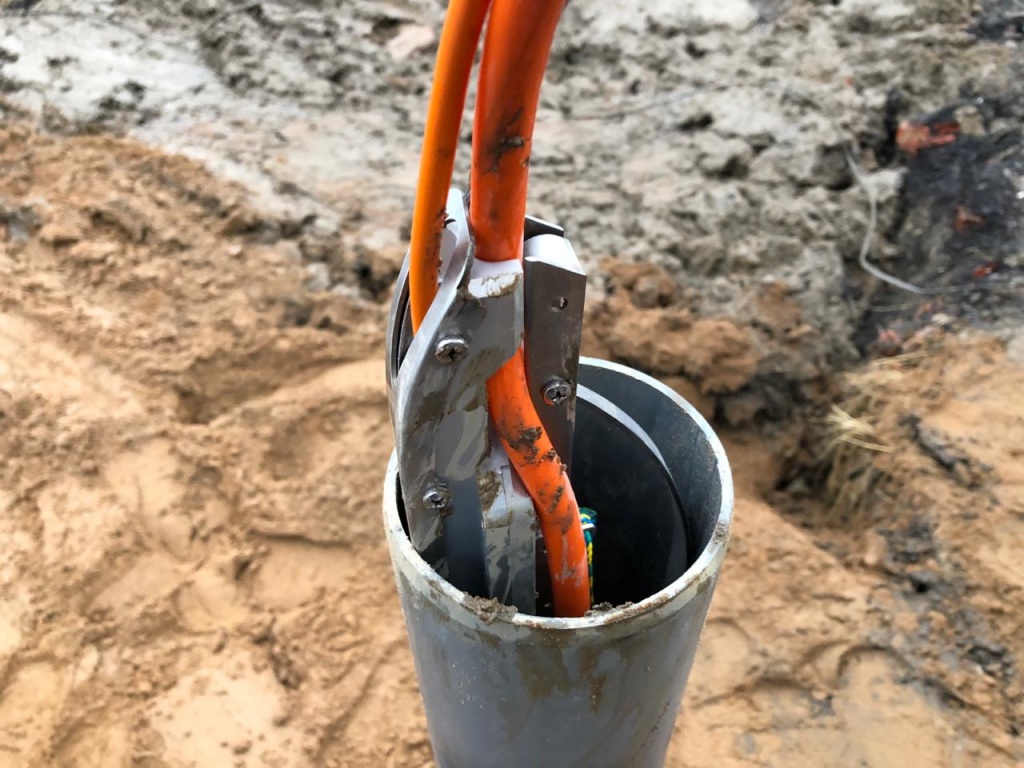

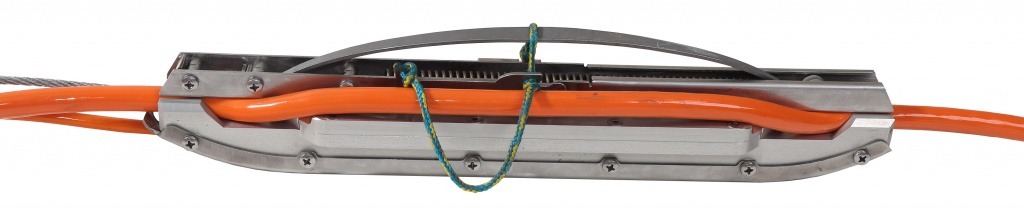

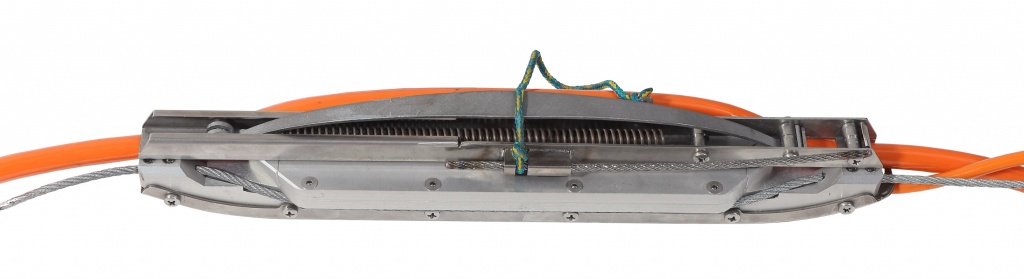

3C GStreamer зонды полимерлі құбырлармен қапталған ұңғымаларда ВСП және МСП әдістерін қолдану арқылы сейсмикалық жұмыстарды орындауға арналған. Модульдерді қысу ұңғымадағы қашықтан ашылуы басқарылатын жартылай белсенді серіппелі жүйемен қамтамасыз етіледі. Бір кабельдік желідегі зондтардың саны 1, 4 немесе 8 дана болуы мүмкін.

ПСеріппелі жүйені пайдалану қысқыш күштің ұңғыма диаметріне тәуелділігін айтарлықтай тегістеуге мүмкіндік берді. Біз оны зонд массасына қатысты қатынасы 1:7-ден 1:11-ге дейінгі диапазонда болатындай етіп есептедік, бұл стандартты «майлы» зондтардың сипаттамаларына сәйкес келеді және жазылған деректердің максималды сапасын қамтамасыз етуге кепілдік береді.

GStreamer зондтарында әрбір компонентте табиғи жиілігі 12 Гц болатын екі геофон бар. Бұл топтастыру сезімталдықты арттыруға және сонымен бірге модульдің минималды өлшемдерін сақтауға мүмкіндік берді. Мәліметтерді жазу кез келген стандартты сызықтық сейсмикалық станцияның көмегімен жүзеге асырылады.

ППайдаланушының қалауы бойынша GStreamer басқару геофонына кранмен жабдықталуы мүмкін, оны пайдалану ВСП кезінде көз мен сейсмикалық станция арасындағы синхрондау қателерін жоюға және интервалдық жылдамдықтарды анықтау дәлдігін арттыруға мүмкіндік береді.

GStreamer-ді SHock немесе GeoSV ығысу толқыны эмитенттерімен пайдалану құрғақ және су толтырылған ұңғымаларда P және S толқындарын тіркей отырып, параллельді (ASTM D4428 / D4428M) немесе томографиялық көп толқынды көлденең сейсмоакустикалық беруді орындауға мүмкіндік береді. МСП технологиясының сипаттамасын біздің мақалалардан табуға болады (1, 2).

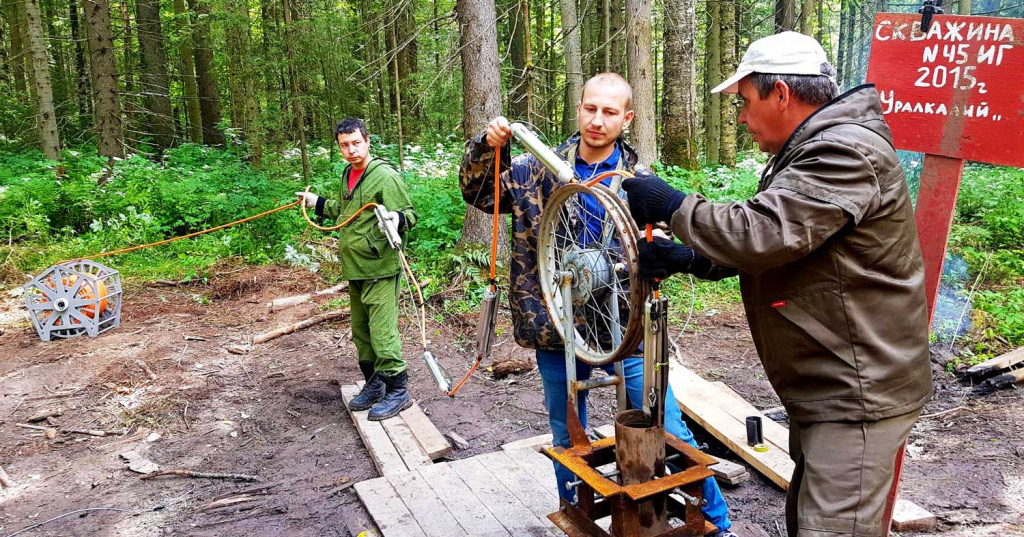

GStreamer көп деңгейлі зонд арнайы катушкамен немесе жылжымалы контактімен жабдықталған BGW жеңіл жүкшығырмен қамтамасыз етілуі мүмкін.

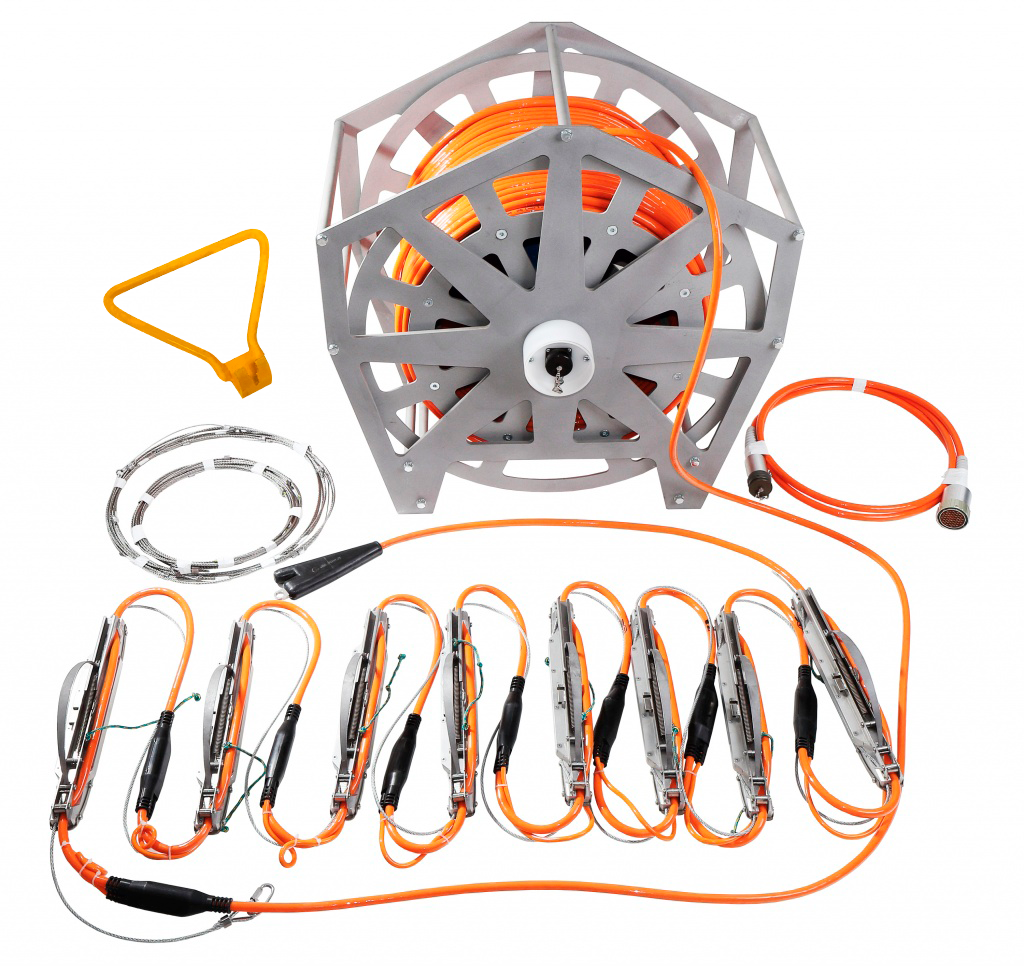

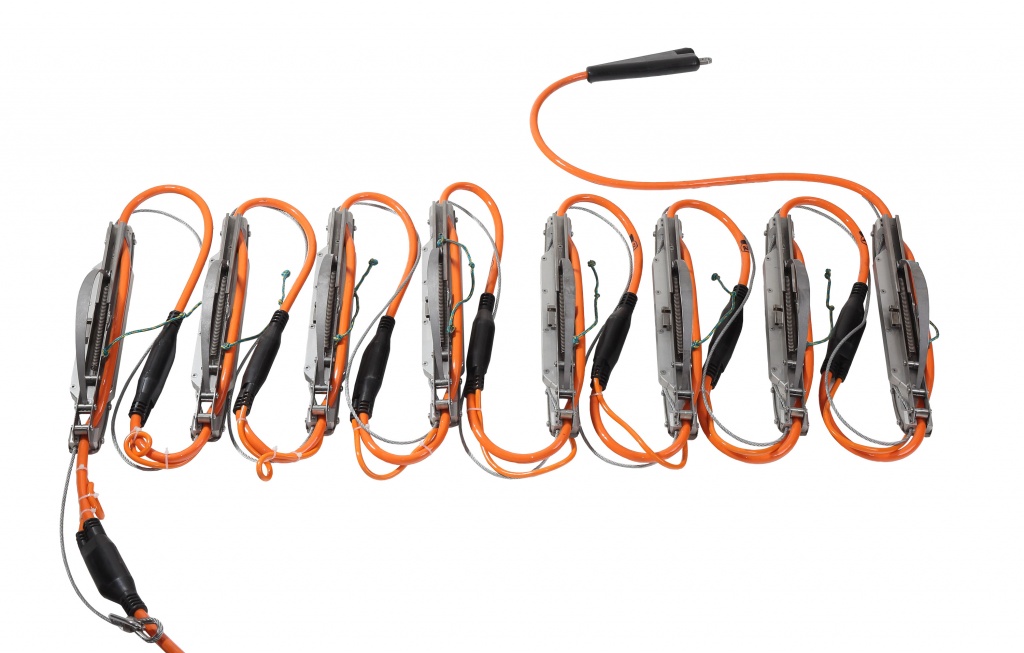

• Кабельдегі GStreamer зонды
• Қосымша серіппелер жиынтығы

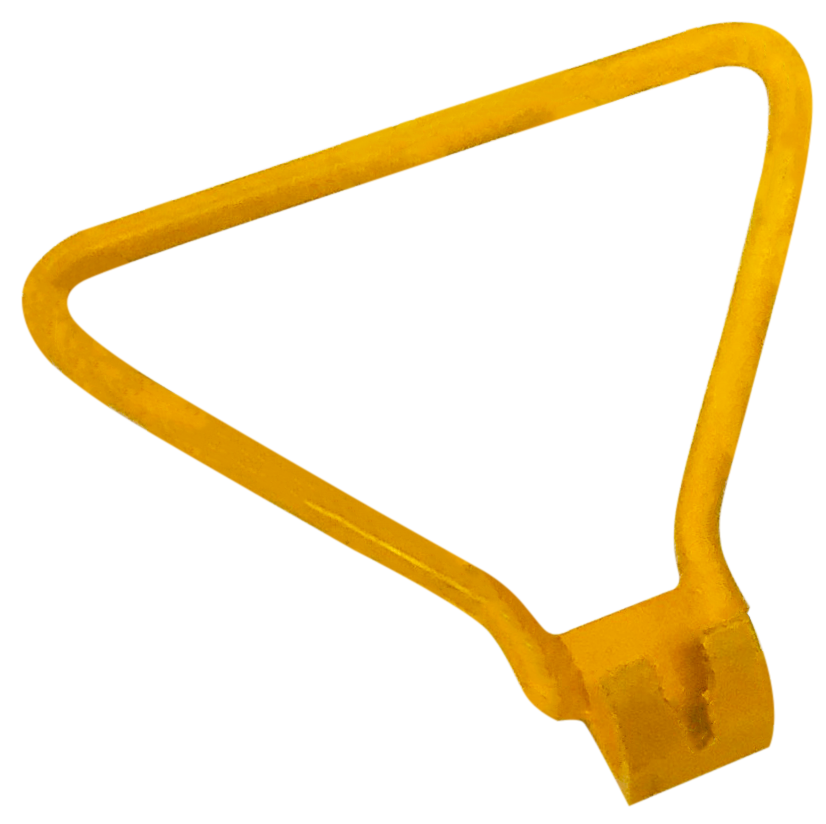

• Серіппелерді түсіруге және орауышта сақтандыруға арналған арқан

• 12 арналы GStreamer үшін КТ-4С катушкасы
• 24 арналы GStreamer үшін КТ-4С катушкасы
• BGW lightлебедкасы
• JackPad қашықтан басқару пульті бар Jack энергия жинақтаушысы
• Бойлық P (Pulse) немесе көлденең S толқындарының SH (SHock) және SV (GeoSV) поляризациясының ұңғыма эмиттерлері
• WellStreamer ұңғымасының гидрофонды ағындары
• Sigma4, DAQlink4 или ЭЛЛИСС-3  жоғары жиілікті сейсмикалық станциялар
• Ұңғымалық Pulse спаркері
• Ұңғымалық инклинометрлер NCLIS DH

Біз сондай-ақ жеке басқарылатын механикаландырылған қысқышы бар GStreamer-E көп деңгейлі 3С зондтарын және табандарды пневматикалық қысқышпен және пневмоэлектрлік желі арқылы қысыммен қамтамасыз ететін қарапайым және арзанырақ GStreamer-P зондтарын әзірледік.

3C GStreamer зондының көмегімен алынған P-толқын ВСП өріс деректерінің мысалы:

Тік (Z-) компонент. Көздің (балғаның) ұңғымадан қашықтығы 5 м, трассалар арасындағы қадам 1 м, жазу тереңдіктерінің диапазоны 5-тен 124 м-ге дейін.

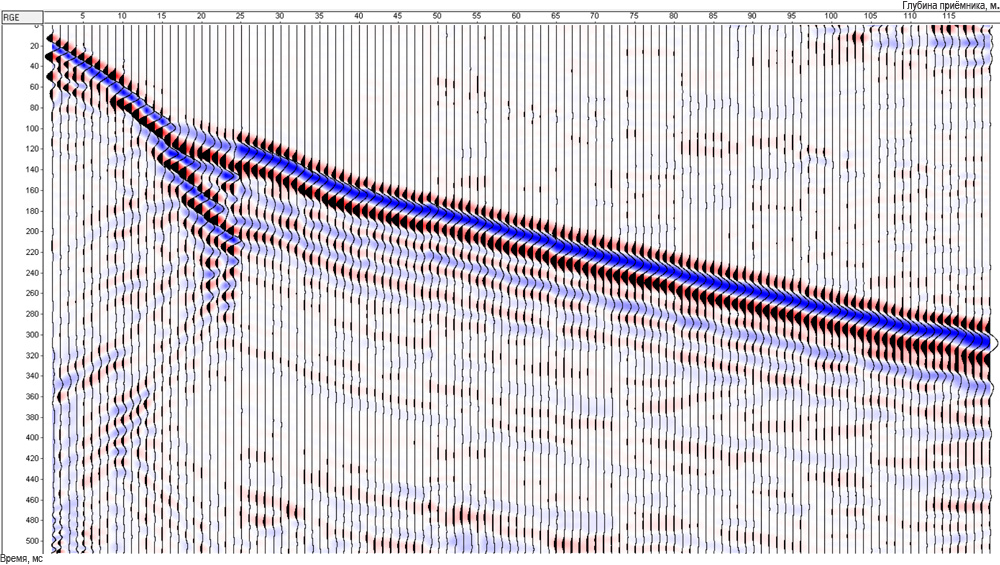

3C GStreamer зондының көмегімен алынған S-толқындарындағы ВСП деректерінің мысалы:

Бағдарланған және жинақталған компонент (оң және сол соққыларды бағдарлау және азайтудан кейін). Көздің қашықтығы (балға, көлденең соққылар) ұңғымадан 0,6 м, трассалар арасындағы қадам 1 м, жазу тереңдіктерінің диапазоны 1-ден 120 м-ге дейін.

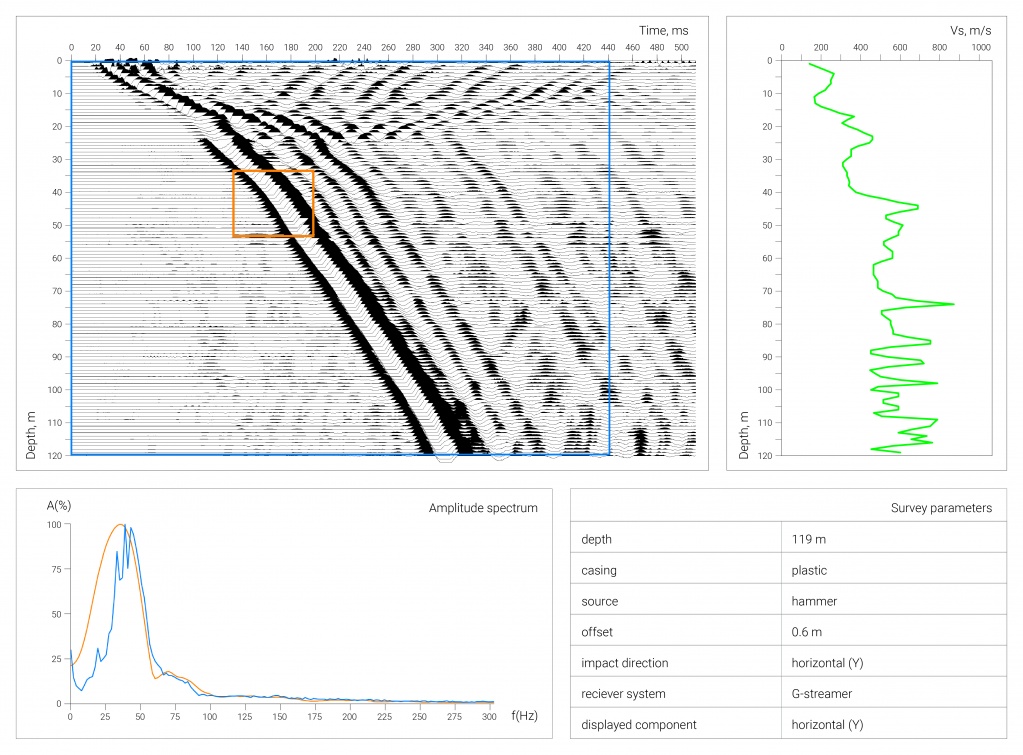

3C GStreamer зондының көмегімен алынған SH толқындарындағы ВСПөріс деректерінің мысалы:

Көздің қашықтығы (балға, көлденең соққылар) ұңғыдан 0,6 м.Трассалар арасындағы қадам 1 м, жазу тереңдіктерінің диапазоны 1-ден 120 м-ге дейін.
